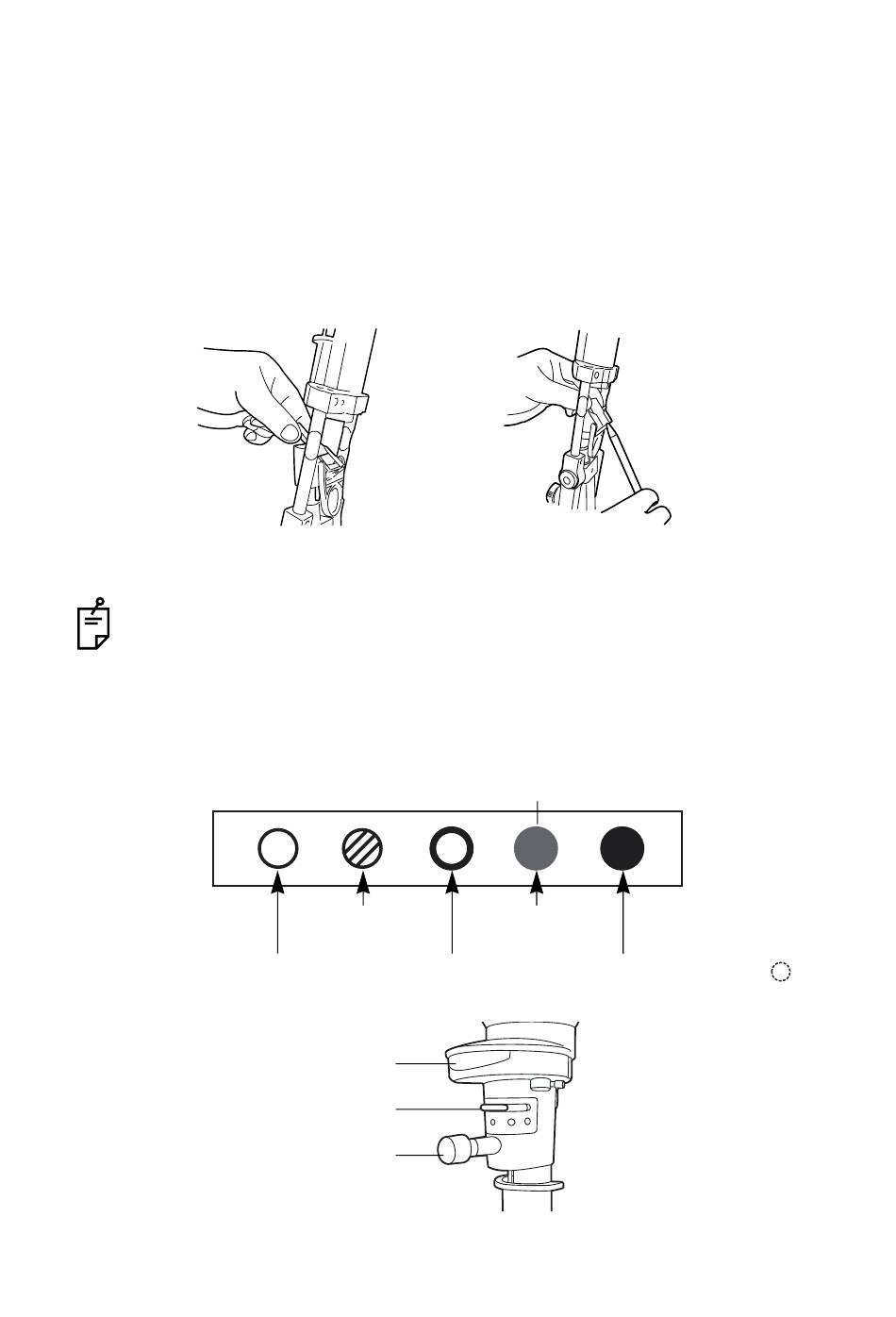

AUSTAUSCHEN DER REFLEXIONSSPIEGEL
Tauschen Sie die Spiegel wie folgt aus; achten Sie dabei darauf, dass Sie die Flächen der
Spiegel und der Linsen nicht berühren:
• Öffnen Sie den Mikroskoparm und den Beleuchtungsarm 30° oder mehr.
• Neigen Sie die Beleuchtungseinheit um 10° oder mehr.
• Ziehen Sie den schlägerförmigen Spiegel heraus; halten Sie dabei den dünnen Teil an
beiden Seiten fest. Um den schlägerförmigen Spiegel wieder einzusetzen, halten Sie den
dünnen Teil an beiden Seiten fest und schieben Sie den Spiegel hinein.
• Schieben Sie den quadratischen Spiegel von der Seite aus ein, die auf der Rückseite eine
Nut hat.
• Wenn Sie den quadratischen Spiegel, der keinen Handgriff besitzt, herausziehen möchten,
heben Sie ihn mit einem Stift oder einem ähnlichen Gegenstand an, wie unten dargestellt.
Sollten Sie aus Versehen die Oberflächen des Spiegels oder der Linse berühren,
reinigen Sie diese bitte entstprechend dem Verfahren auf Seite 48 "Reinigung der
Linsen und Spiegel".
AUSTAUSCH VON FILTERN
Bewegen Sie den Filterauswahlhebel nach rechts und links, um den benötigten Filter aus den
5 Typen auszuwählen.
34
BETRIEB DES INSTRUMENTS
Schlägerförmiger Spiegel
Wärmeschutzfilter
Kein Filter
Anzeigefenster für
Blende/Spaltlänge
Filterauswahlhebel
Einstellknopf für
Blende/Spaltlänge
Quadratischer Spiegel
Grün-gefärbt
Rotfilter
ND-Filter
Blaufilter oder kein Filter ( )
