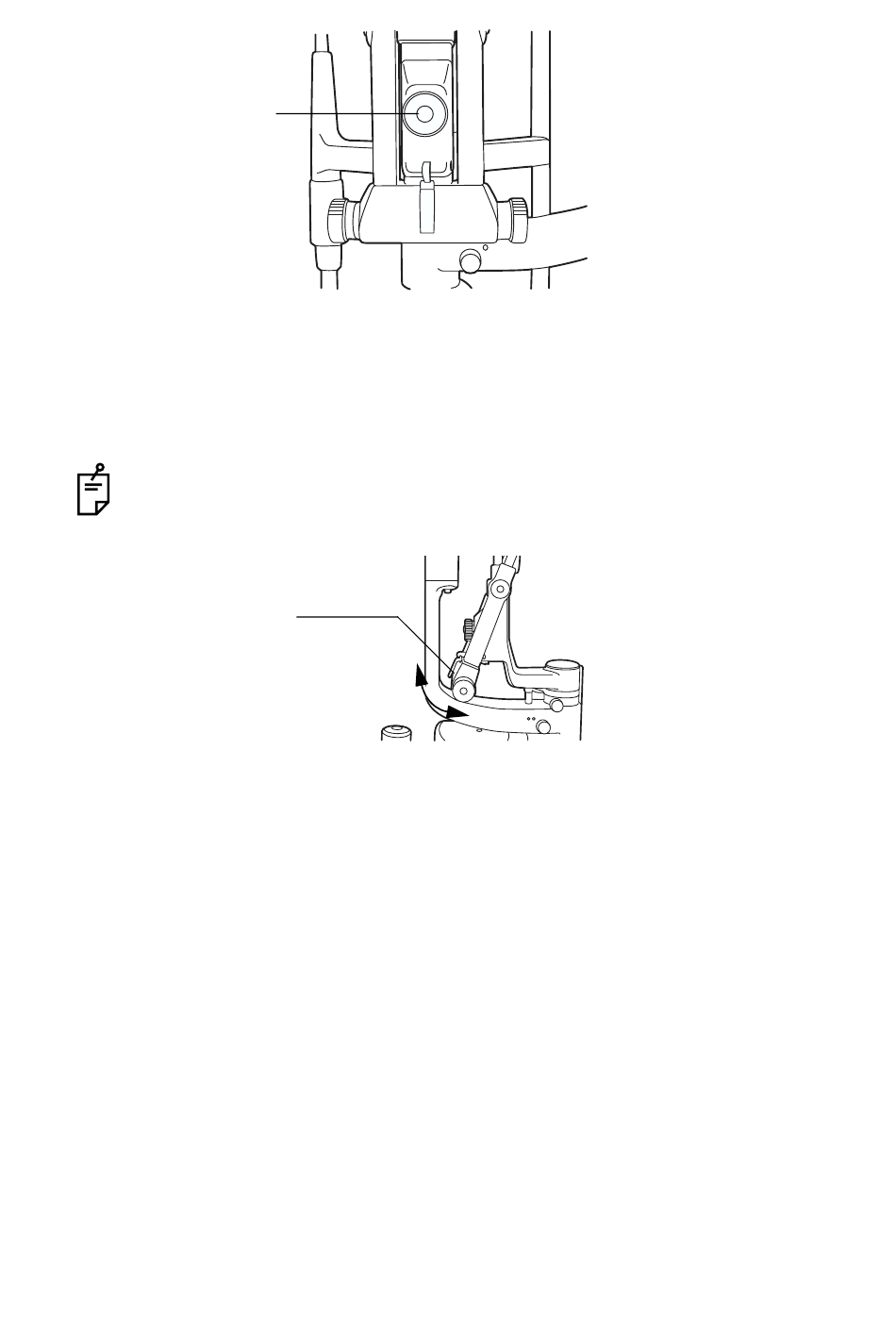

Zentrierknopf
GENEIGTE BELEUCHTUNG
Drücken, um den Inklinationshebel zu entriegeln, und ziehen.
Die Beleuchtungseinheit kann für die geneigte Beleuchtung bis zu 20° in Schritten von 5°
geneigt werden.
Diese Funktion wird für die Betrachtung eines horizontalen Querschnitts und für
die Beobachtung von Kammerwinkel und Fundus verwendet.
Inklinationshebel
REFLEXIONSSPIEGEL
Für dieses Geräts sind ein schlägerförmiger Spiegel und ein quadratischer Spiegel erhältlich.
Bei einer normalen Beobachtung wird der schlägerförmige Spiegel verwendet.
Wenn jedoch die Winkelskala, die den Winkel darstellt, der durch den Beleuchtungsarm und
den Mikro-skoparm gebildet wird, ungefähr 3° bis 10° beträgt und der Beobachtungs-Lichtfluss
durch den schlägerförmigen Spiegel gestört wird, sollte der quadratische Spiegel verwendet
werden.
