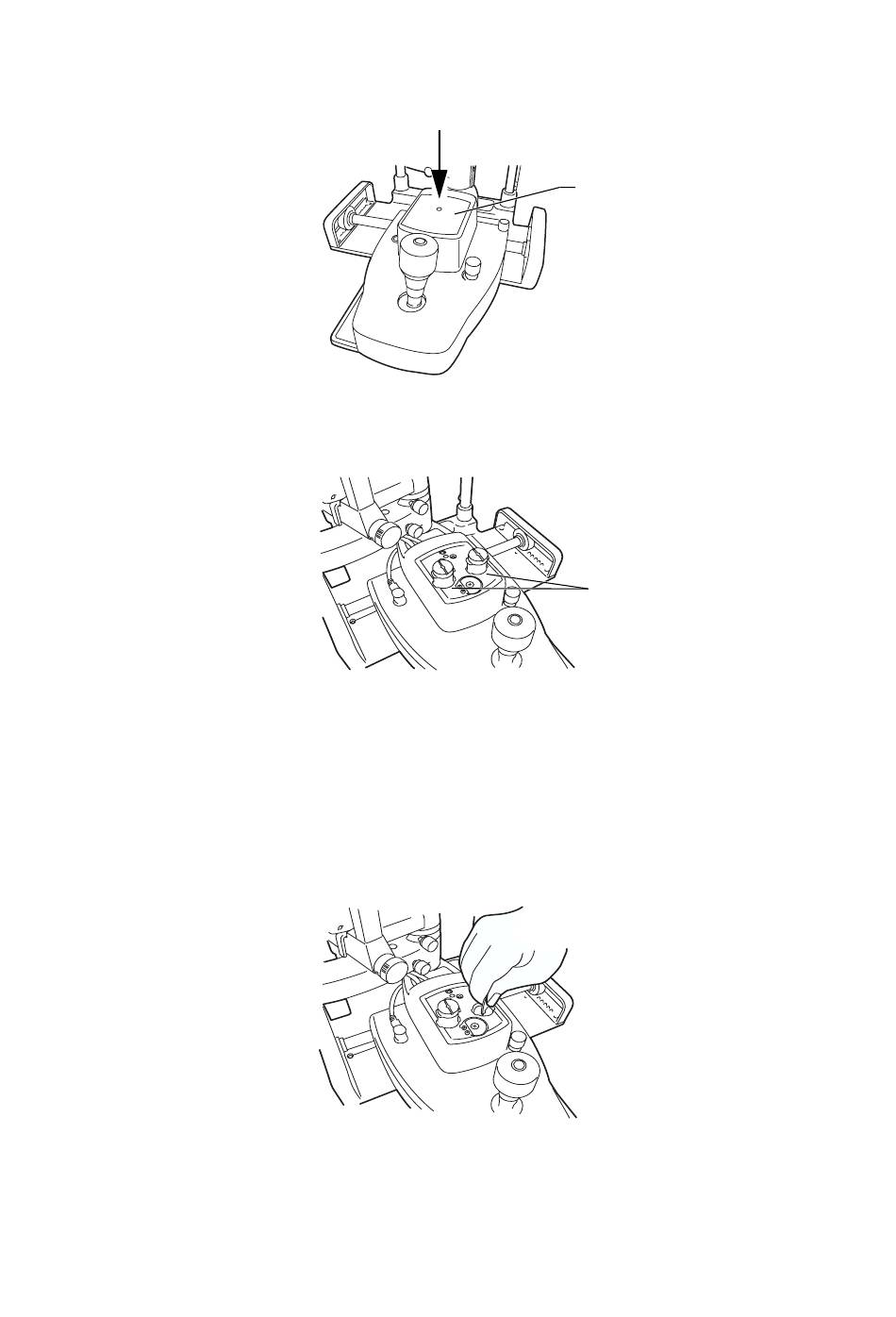

VERFAHREN FÜR DAS EINSTELLEN DES GLEICHGEWICHTS
1
Drehen Sie den Betriebshebel im Uhrzeigersinn und heben Sie die Basis bis in die
höchste Position an, entfernen Sie die mittlere Schraube und nehmen Sie die Abdeckung
ab.
2
Legen Sie die Zusatzfedereinheit vertikal in die Einsatzöffnung für die Zusatzfeder, mit
dem Flanschvorsprung nach oben. (Achten Sie darauf, dass die Feder in die Nut auf dem
Boden der Öffnung eingeführt wird.)
3
Öffnen Sie die Zusatzfedereinheit mit der Einsatzöffnung für die Zusatzfeder und drücken
Sie leicht auf die Feder, bis diese stoppt. (Zu diesem Zweck können ein großer
Schraubenzieher, ein flaches Metallwerkzeug, eine Münze usw. verwendet werden.)
4
Wenn die Zusatzfedereinheit den Stopper leicht berührt, drehen Sie ungefähr 90° (in eine
beliebige Richtung) und lassen Sie dann los. Die Zusatzfeder wird in der
Positionierungsnut verriegelt und der Einbau ist abgeschlossen. (Um die Zusatzfeder
auszubauen, drücken Sie diese leicht bis auf den Stopper nach unten, drehen Sie sie um
90° und nehmen Sie sie aus der Einsatzöffnung heraus.)
24
MONTAGEVERFAHREN
Abdeckung
Einsatzöffnung für
die Zusatzfeder
