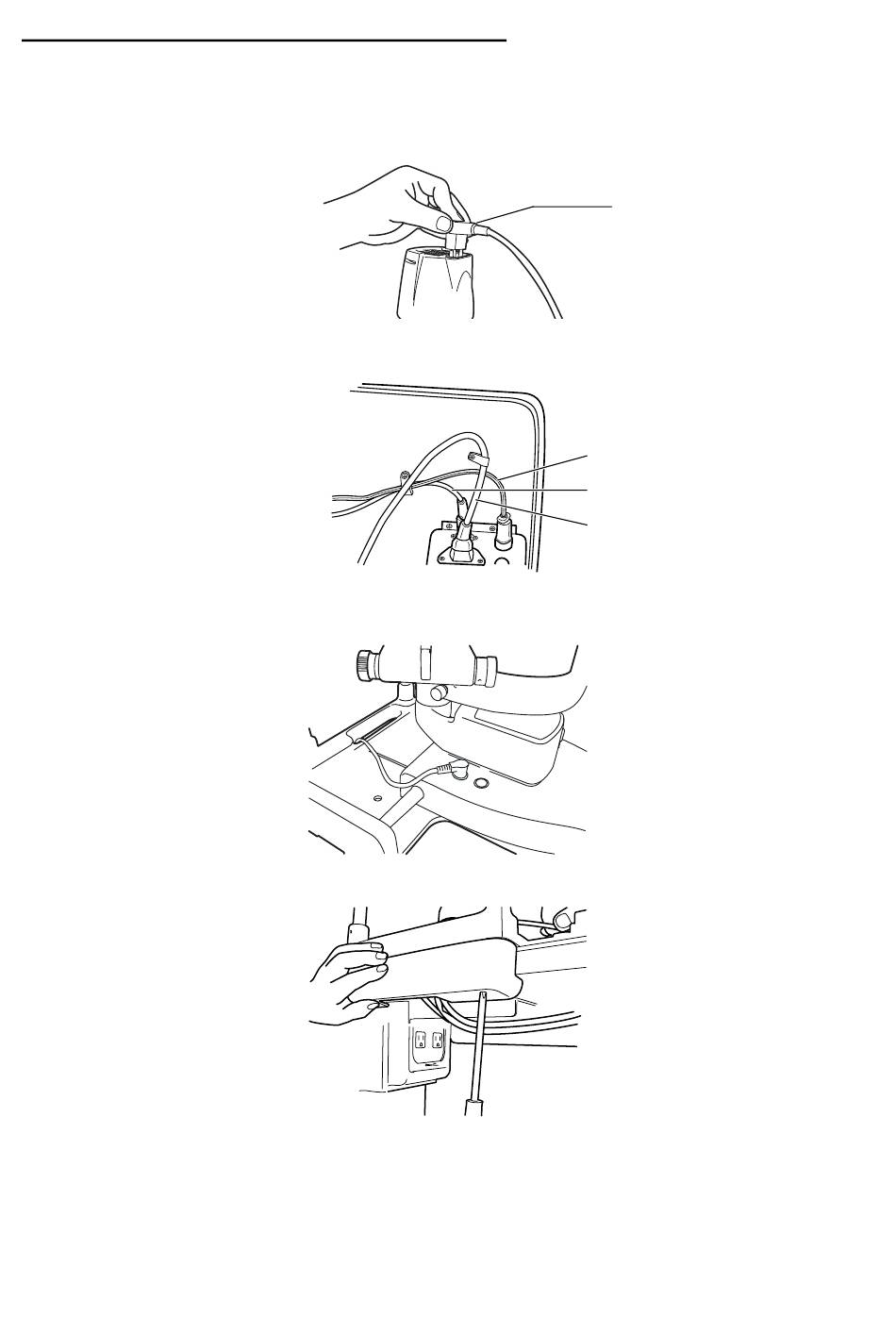

ANSCHLIEßEN UND SICHERN DER KABEL
1
Entfernen
Beleuchtungseinheit. Stecken Sie das Kabel aus dem oberen Teil der Kinnstütze in die
Beleuchtungseinheit.
2
Schließen Sie das Kabel aus dem unteren Teil der Kinnstützeneinheit und das Netzkabel
an die Stromversorgung an.
3
Führen Sie den 5-Pin-Steckverbinder von dem Metallstecker, der an die Stromversorgung ange-
schlossen ist, durch die Öffnung der Kinnstütze und schließen Sie ihn an die Basiseinheit an.
4
Befestigen Sie die Kabelabdeckung mit 2 Schrauben (11).
5
Ziehen Sie die Basiseinheit in Richtung des Bedieners und verriegeln Sie diese.
Befestigen Sie die Kabel mit der Kabelklemme (13) an der Rückseite des Tisches.
6
Bewegen Sie die Basis und die Beleuchtungseinheit und kontrollieren Sie, dass das Kabel aus-
reichend lang ist, um eine freie Bewegung der Basiseinheit in allen Richtungen zu ermöglichen.
20
MONTAGEVERFAHREN
Sie das Klebeband von der Lampengehäuseabdeckung
Stecker
Beleuchtungskabel
Fixierungskabel
Netzkabel
der
