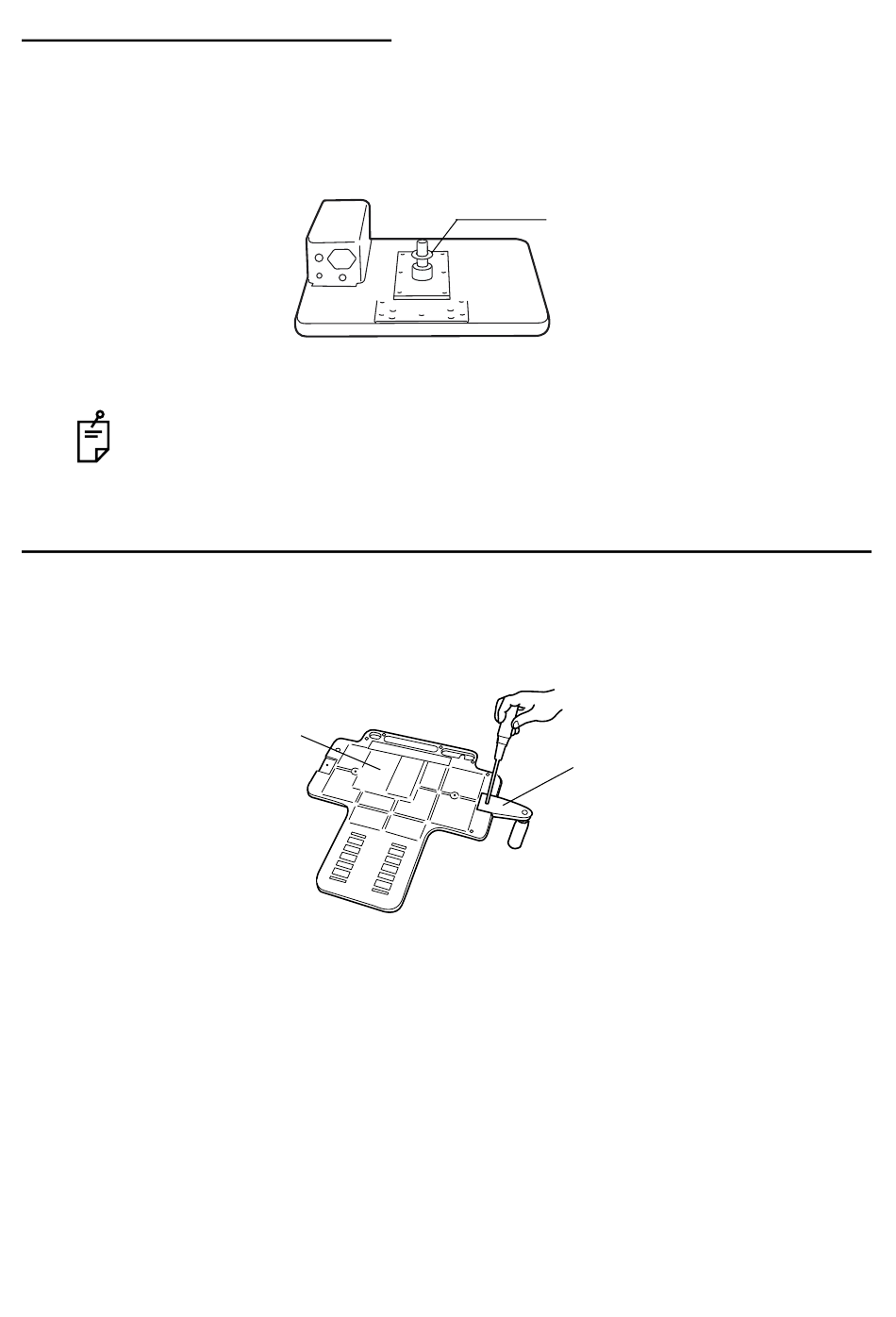

SICHERUNG DER TISCHEINHEIT

1
Entfernen Sie die Kunststoffunterlegscheibe aus der Tischeinheit, die an die Schafteinheit
geklebt ist.
2
Führen Sie die Kunststoffunterlegscheibe gemeinsam mit dem Schaft in den Hohlraum
des Arms der ophthalmischen Einheit ein.
Bei der Tischeinheit wurde die Stromversorgung so angebracht, dass die
ophthalmische Einheit auf der rechten Seite angeschlossen werden kann. Wenn
Sie die ophthalmische Einheit auf der linken Seite anschließen möchten, nehmen
Sie zuerst die Stromversorgung ab und schließen Sie diese an der rechten Seite
wieder an (mit 4 Schrauben).
SICHERUNG DES PATIENTENHANDGRIFFS PG-1(OPTIONALES ZUBEHÖR)
1
Richten Sie den Patientenhandgriff mit einer Nut auf der Rückseite der Basisplatte der
Kinnstütze aus.
2
Befestigen Sie den Patientenhandgriff mit Schrauben.
Basisplatte der
16
MONTAGEVERFAHREN
Kinnstütze
Unterlegscheibe
Patientenhandgriff
