Ersetzen Der Fixierungszielbirne - Topcon Sl-D7 Benutzerhandbuch

4
Entfernen Sie den Fassungsbausatz mit der Lampe.
5
Nehmen Sie die Lampe aus der Fassung.
6
Bauen Sie die neue Lampe in umgekehrter Reihenfolge ein, achten Sie dabei darauf,
dass die Einbaurichtung der Beleuchtungslampe und der Fassung richtig ist.

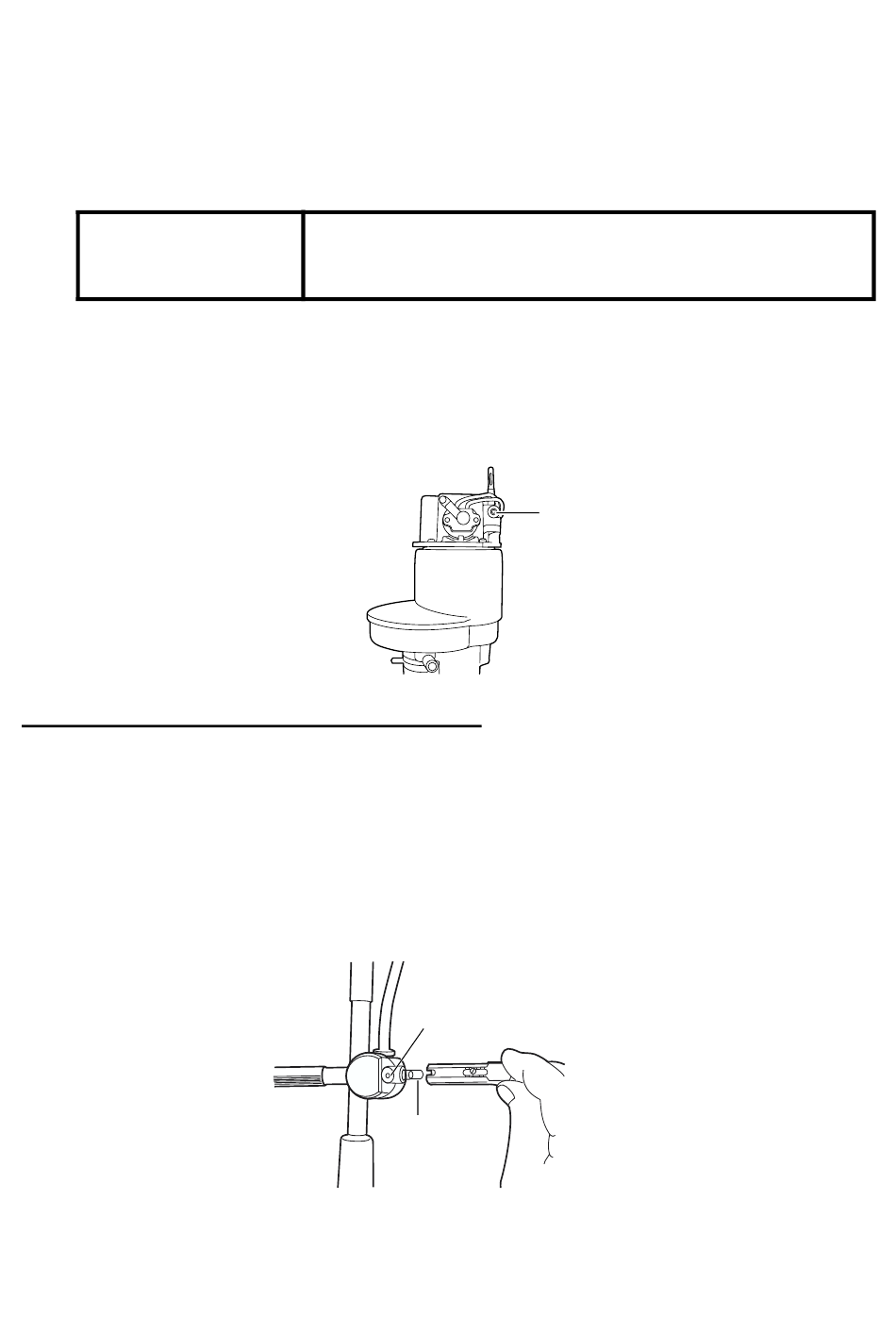

ERSETZEN DER FASSUNGEN
HINWEIS
1
Bauen Sie die Lampe aus, wie beschrieben in den Schritten 1-4 bei "Ersetzen von
Beleuchtungslampen".
2
Lösen Sie die Kabelbefestigungsklemme, bauen Sie das Kabel aus und tauschen Sie die
Fassung durch eine neue aus.
3
Bauen Sie die neue Fassung in umgekehrter Reihenfolge ein.

ERSETZEN DER FIXIERUNGSZIELBIRNE

1
Stellen Sie den Netzschalter (POWER) auf OFF (AUS).
2
Lösen Sie die Klemmschraube, und entfernen Sie das Fixierungsziel. (Wenn Sie die
Klemmschraube zu sehr lösen, kann sie herausfallen.)
3
Halten Sie die Glühbirne am Kopf fest und ziehen Sie sie heraus; setzen Sie dann die
neue Glühbirne ein.
4
Setzen Sie das Fixierungsziel ein und ziehen Sie die Klemmschraube fest.
46
WARTUNG UND KONTROLLEN
Die Fassung kann durch die Dauerhitze beschädigt werden:
deshalb sollte sie ausgetauscht werden, wenn die Lampe
zwei- oder dreimal ersetzt wurde.
Klemmschraube
Fixierungs-
zielbirne
Kabelbefestigungs-
klemme
