SICHERUNG DER BINOKULARTUBEN

1

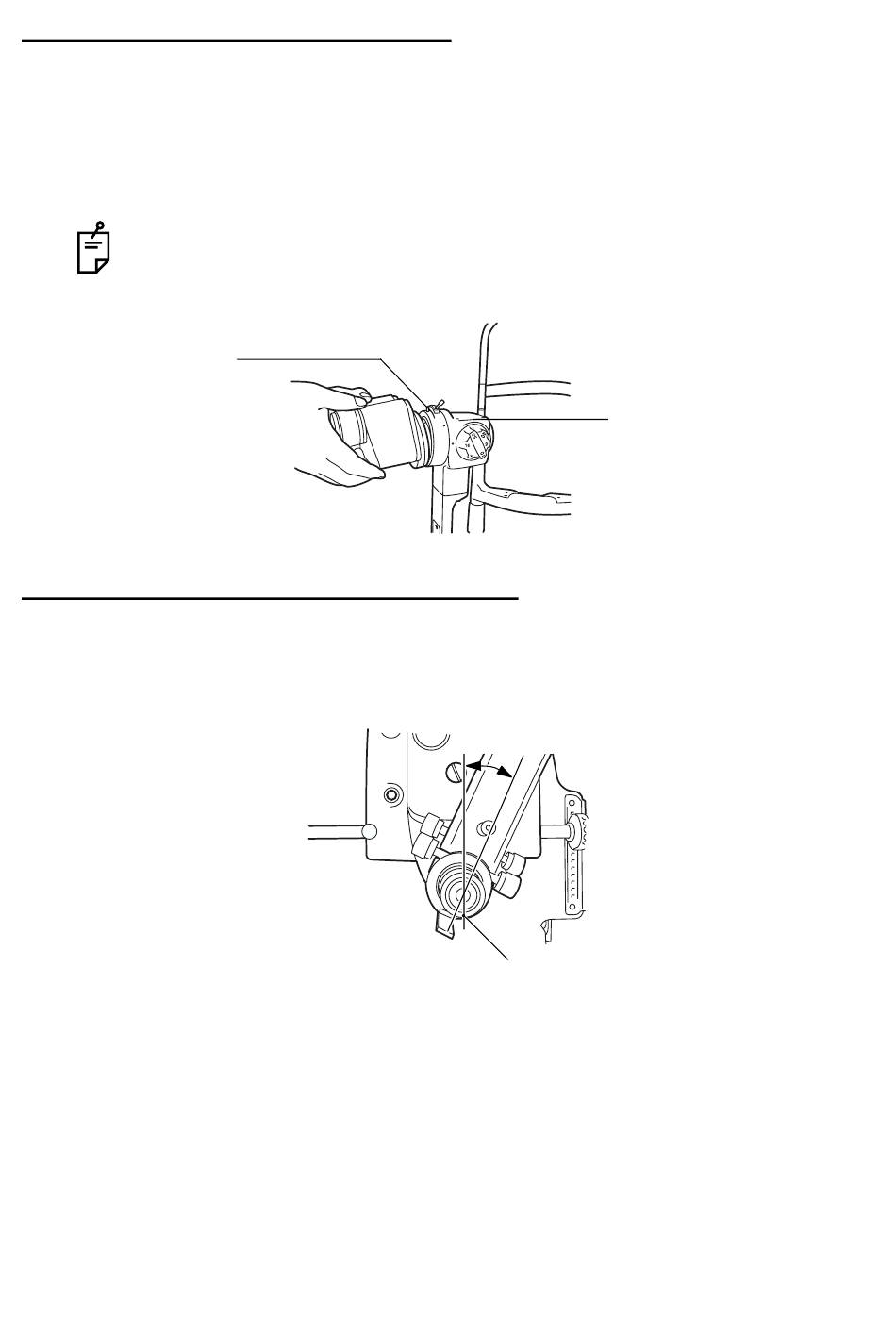

Richten Sie den Stift der Mikroskopeinheit mit der Nut auf den Binokulartuben aus und
drehen Sie die Schraube mit einem Sechskantschraubenschlüssel fest.
Bei dem Modell ohne Anregungs-/Sperrfilter drehen Sie den Binokulartubus mit der
Befestigungsschraube an.
Achten Sie darauf, dass Sie die Linsenoberflächen nicht berühren.
Schraube

SICHERUNG DER BELEUCHTUNGSEINHEIT

1
Lösen Sie den Feststellknopf des Mikroskoparms auf der Basiseinheit, drehen Sie den
Schaft mit der Hand, neigen Sie Schaftmarkierung der Führungsstange um 30-60° und
drehen Sie den Feststellknopf des Mikroskoparms wieder an.
18
MONTAGEVERFAHREN
Mikroskopeinheit
* Die Abbildung zeigt den
Typ SL-D7.
30° - 60°
Markierungen
