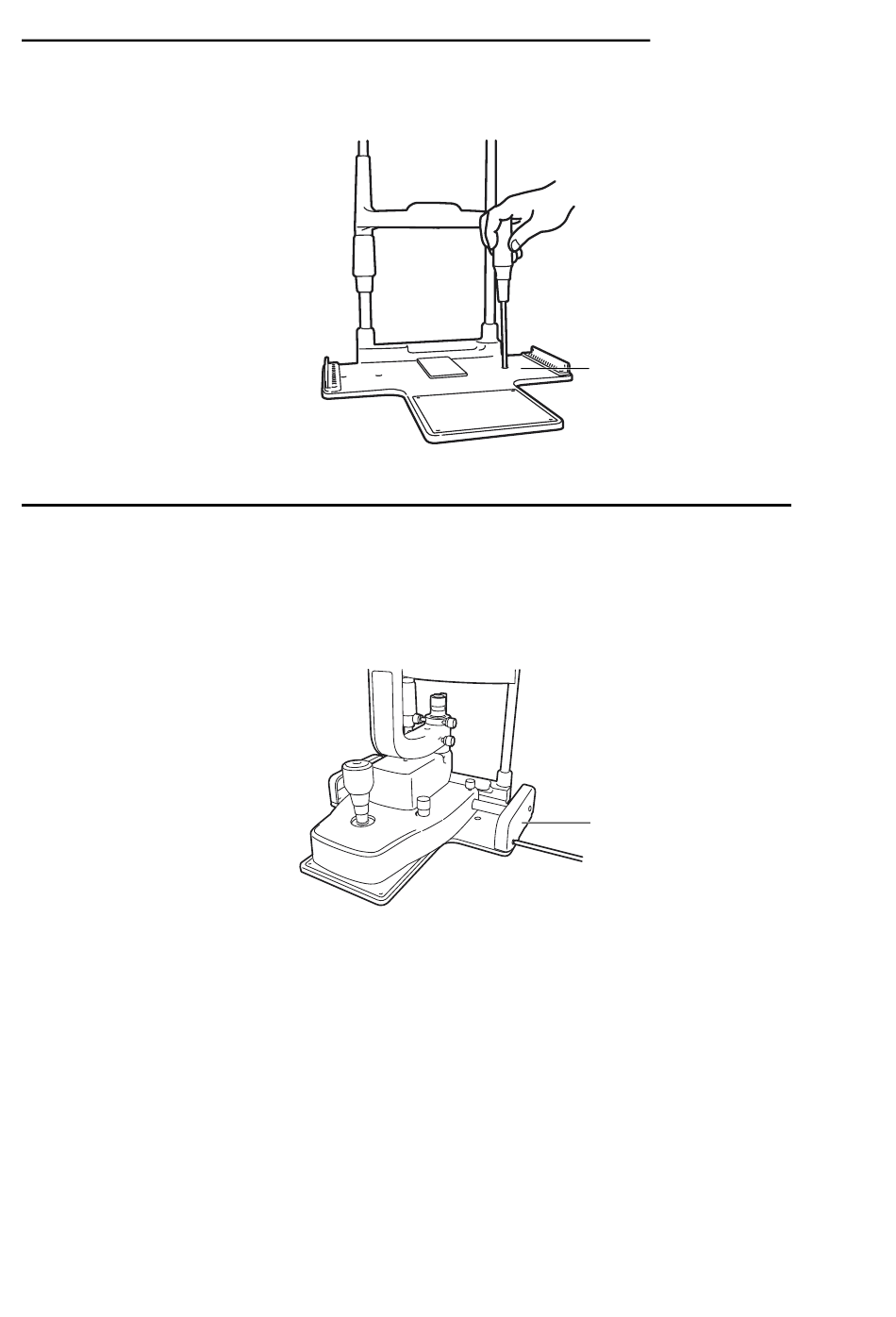

SICHERUNG DER BASISPLATTE FÜR DIE KINNSTÜTZE
1
Befestigen Sie die Basisplatte für die Kinnstütze sicher mit 2 Schrauben (9) an der
Tischeinheit.

SICHERUNG DER BASISEINHEIT UND DER SCHIENENABDECKUNG

1
Richten Sie das Rad der Basiseinheit mit der Schiene auf der Basisplatte für die
Kinnstütze aus.
2
Befestigen Sie die Schienenabdeckungen sicher mit 4 Schrauben (12): (jeweils 2
Schrauben auf der rechten und der linken Seite).
Basisplatte für die
Kinnstütze
Schienenabdeckung
MONTAGEVERFAHREN
17
