BEDIENUNG

VORBEREITUNGEN

MONTAGE/INSTALLATION
NAHPROBENTAFEL UND DER NAHLESEPROBE

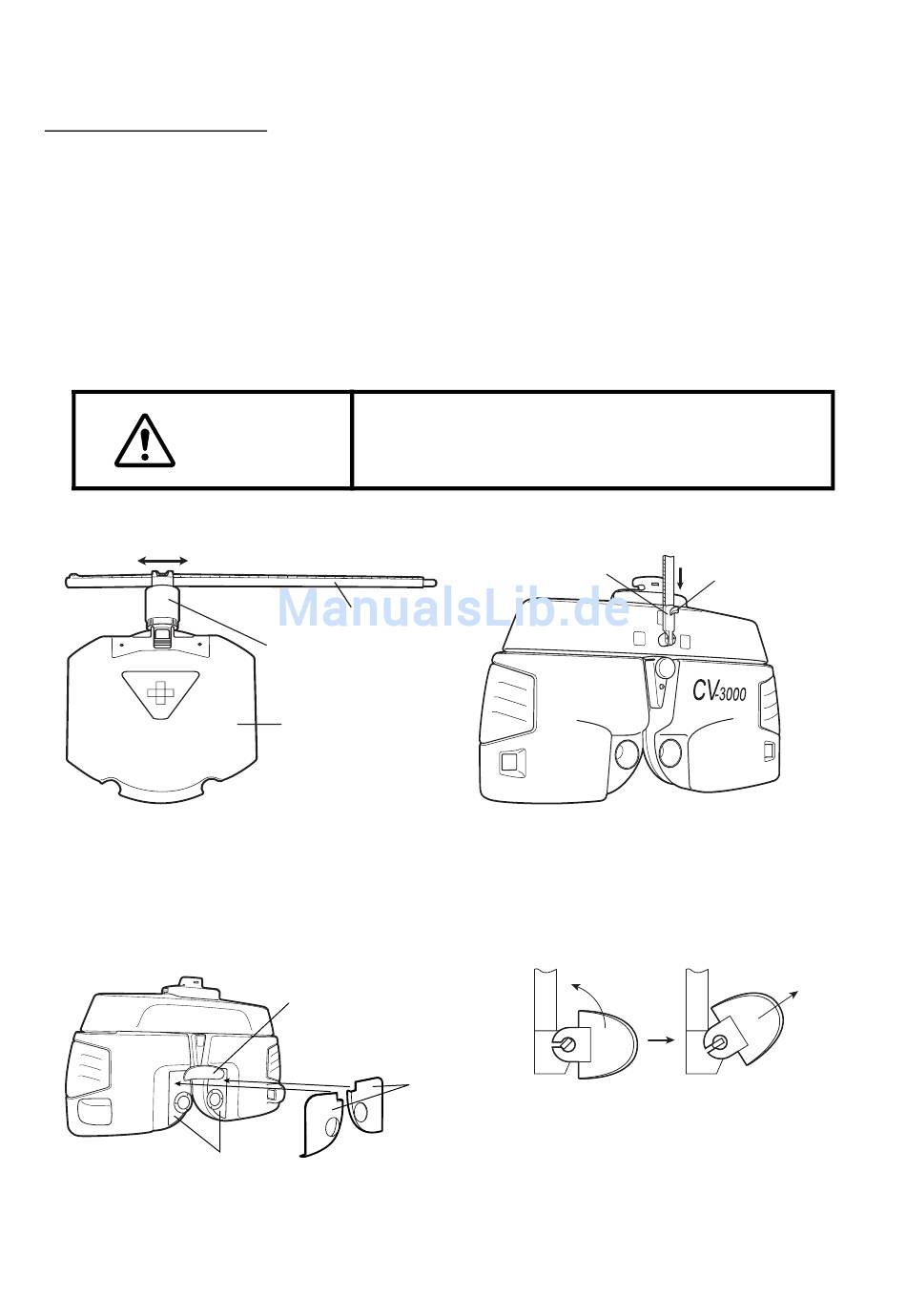

Fügen Sie die Nahprobentafel in das obere Ende der Stange der Nahprobentafel ein. Die
Nahprobentafel ist so konstruiert, dass sie entlang der Stange verschoben werden kann.
Fügen Sie - wie in Abb. 9 gezeigt - die Nahleseprobe in die an der Nahprobentafel
angebrachte Feder ein.
Fügen Sie als nächstes die Stange in die entsprechende Aufnahme ein, und ziehen Sie die
Schraube fest an. Wenn Sie das Instrument nicht verwenden, bringen Sie die Stange in
horizontale Position (siehe Abb. 10), und ziehen Sie die Schraube fest an.
VORSICHT
(Abb. 9)
ANBRINGEN DES GESICHTSSCHUTZES
Bringen Sie den Gesichtsschutz wie in Abb. 11 gezeigt an. Der Gesichtsschutz wird fixiert,
indem er ordnungsgemäss am Magnet ausgerichtet wird.
Magnet für den Gesichtsschutz Magnet für den Face shield magnet
(Abb. 11)
DER MESSSTANGE
Um Verletzungen durch unsachgemässe Berührung
zu vermeiden, führen Sie das Gesicht nicht zu nah
an die Stange der Nahprobentafel heran.
Aufnahme für die Stange
der Nahprobentafel
Abstandsmesser für den
Nahpunkt
Nahleseprobe
Stirnstütze
Gesichtsschutz
Face Shield
FÜR DEN
(Abb. 10)
(Abb. 12)
Um die Stirnstütze zu entfernen, drehen Sie
sie, von der Seite betrachtet, nach oben, und
ziehen Sie diese ab (Abb. 12). Um die
Stirnstütze wieder anzubringen, gehen Sie in
umgekehrter Reihenfolge vor.
NAHPUNKT, DER
Clamp screw
Feststellschraube
10
