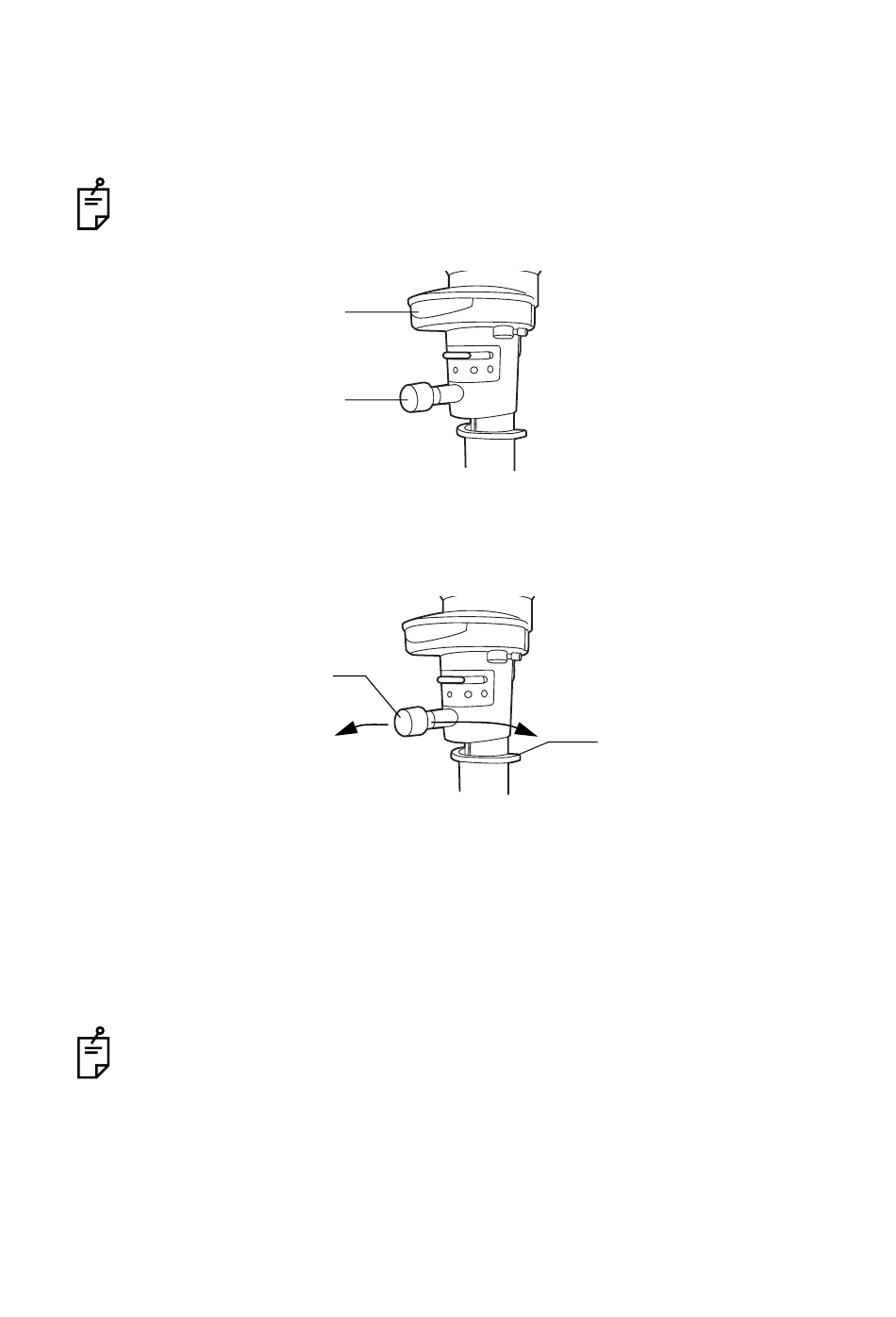

ÄNDERN DER BLENDE/SPALTLÄNGE
Drehen Sie den Einstellknopf für die Blende/Spaltlänge.
Wenn der Spalt vollständig geöffnet ist, stehen 6 Typen von Punktbeleuchtung (φ14, φ10, φ5,
φ2, φ1, φ0.2) zur Verfügung. Die Spaltbreite kann stufenweise von 0 bis 14 mm geändert
werden.
Die Größe der Punktbeleuchtung und die Spaltlänge werden im Anzeigefenster für
die Blende/Spaltlänge angezeigt.
Anzeigefenster für
Blende/Spaltenlänge
Blende/Spaltlänge
DREHEN DES SPALTS
Drehen Sie den Einstellknopf für die Blende/Spaltlänge in die horizontale Position.
Dadurch wird das Spaltbild sofort von vertikal in horizontal geändert. In diesem Modus kann
der Spaltwinkel auf der Winkelskala abgelesen werden.
Einstellknopf
Blende/Spaltlänge
SEITLICHES SCHWENKEN DES SPALTS
Lösen Sie den Zentrierknopf und schwenken Sie die Beleuchtungseinheit nach rechts und
links.
Dadurch entsteht indirekte Beleuchtung, die den Spalt aus dem Zentrum des Mikroskops
bewegt.
Wenn der Zentrierknopf festgedreht wird, kehrt das Spaltlicht in das Zentrum des Sichtfeldes
zurück.
Diese Funktion wird für die Abtastbetrachtung und die Betrachtung mit indirekter
Beleuchtung verwendet.
Einstellknopf für
für
Spaltwinkelskala
BETRIEB DES INSTRUMENTS
