Seite 1 Products Solutions Services BA01004F/00/DE/21.20 71485823 2020-07-31 01.03.zz (Gerätefirmware) Betriebsanleitung Levelflex FMP56, FMP57 HART Geführtes Radar...
Seite 2 Levelflex FMP56, FMP57 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Seite 3: Inhaltsverzeichnis
HART-Gerätevariablen und Messwerte ..74 6.1.4 Hinweise zum Prozessanschluss ..25 6.1.5 Fixierung der Sonde ... . . 6.1.6 Besondere Montagesituationen ..29 Endress+Hauser...
Seite 4 15.1.4 Austausch eines Geräts ..101 15.2 Ersatzteile ......102 Endress+Hauser...
Seite 5: Wichtige Hinweise Zum Dokument
Körperverletzung nach sich ziehen. 1.2.2 Elektrische Symbole Wechselstrom Gleich- und Wechselstrom Gleichstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt wer- den dürfen. Endress+Hauser...
Seite 6: Werkzeugsymbole
Ergebnis eines Handlungsschritts Sichtkontrolle Bedienung via Bedientool Schreibgeschützter Parameter 1, 2, 3, ... Positionsnummern A, B, C, ... Ansichten Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung Temperaturbeständigkeit Anschlusskabel Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an Endress+Hauser...
Seite 7: Dokumentation
Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen 1.3.1 Technische Information (TI) Planungshilfe Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund...
Seite 8: Eingetragene Marken
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®...
Seite 9: Grundlegende Sicherheitshin
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haup-...
Seite 10: Arbeitssicherheit
CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtli- nien.
Seite 11 Levelflex FMP56, FMP57 HART Grundlegende Sicherheitshinweise Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC-Zeichens. Endress+Hauser...
Seite 12: Produktbeschreibung
Produktbeschreibung Levelflex FMP56, FMP57 HART Produktbeschreibung Produktaufbau 3.1.1 Levelflex FMP56/FMP57 A0012470  1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Endress+Hauser...
Seite 13: Elektronikgehäuse
Levelflex FMP56, FMP57 HART Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422  2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...
Seite 14: Warenannahme Und Produktidenti
• Seriennummer vom Typenschild in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.
Seite 15: Typenschild
Auf dem Typenschild werden bis zu 33 Stellen des Erweiterten Bestellcodes angege- ben. Eventuell vorhandene weitere Stellen können nicht angezeigt werden. Der gesamte Erweiterte Bestellcode lässt sich aber über das Bedienmenü des Geräts anzei- gen: Parameter Erweiterter Bestellcode 1 … 3 Endress+Hauser...
Seite 16: Lagerung, Transport
Hebezeuge (Gurte, Ösen, etc.) nicht am Elektronikgehäuse und nicht an der Sonde befestigen, sondern am Prozessanschluss. Dabei auf den Schwerpunkt des Gerätes ach- ten, so dass es nicht unbeabsichtigt verkippen kann. ‣ Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten (IEC 61010). Endress+Hauser...
Seite 17 Levelflex FMP56, FMP57 HART Lagerung, Transport A0043233 Endress+Hauser...
Seite 18: Montage
• Abstand (B) von Stabsonden zu Einbauten (3): > 300 mm (12 in) • Bei Verwendung von mehreren Levelflex: Mindestabstand zwischen den Sensorachsen: 100 mm (3,94 in) • Abstand (C) des Sondenendes vom Behälterboden: • Seilsonde: > 150 mm (6 in) • Stabsonde: > 10 mm (0,4 in) Endress+Hauser...
Seite 19 Dielektrizitätskonstante wenigstens DK = 1,8 beträgt. Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von 100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand las- sen. Ansonsten ist der Anschlussraum/Elektronikraum nach Einbau nicht mehr zugänglich. Endress+Hauser...
Seite 20: Montage Bei Beengten Verhältnissen
örtlichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektron- ikgehäuse angebracht werden. Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen Seriennummer miteinander verbunden werden. Endress+Hauser...
Seite 21: Hinweise Zur Mechanischen Belastung Der Sonde
• Frei fließendes Schüttgut, also Massenfluss. Für Kernfluss ist eine Berechnung nicht möglich. Im Falle von einstürzenden Wächten können wesentlich höhere Belastungen auftreten. • Die Angabe der Zugkräfte enthält den Sicherheitsfaktor 2 (zusätzlich zu den in DIN 1055 bereits enthaltenen Sicherheitsfaktoren), der die normale Schwankungsbreite bei gut rieselfähigen Schüttgütern ausgleicht. Endress+Hauser...
Seite 22 Polyethylen-Granulat in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurchmesser 6 mm (0,24 in) und 4 mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft) Silodurchmesser 6 m (20 ft) Silodurchmesser 3 m (10 ft) Endress+Hauser...
Seite 23 Zement in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurch- messer 6 mm (0,24 in) und 4 mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft) Silodurchmesser 6 m (20 ft) Silodurchmesser 3 m (10 ft) Endress+Hauser...
Seite 24 • Bruchkraft max. 42 kN Seil 6mm (1/4") PA>Stahl • Zugbelastbarkeit 12 kN • Bruchkraft max. 20 kN Seil 8mm (1/3") PA>Stahl • Zugbelastbarkeit 30 kN • Bruchkraft max. 42 kN Seitliche Belastbarkeit (Biegefestigkeit) von Stabsonden FMP57 Stab 16mm (0,63") 316L 30 Nm Endress+Hauser...
Seite 25: Hinweise Zum Prozessanschluss
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung beständigen Werkstoff. Stutzenmontage ø 150 (6) £ A0015122 Länge des Zentrierstabs bzw. des starren Teils der Seilsonde FMP56 Seil, Ø 4 mm (0,16 in) Länge H: 120 mm (4,7 in) Endress+Hauser...
Seite 26 Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden. A0014199 Stutzenunterkante Ungefähr bündig mit Stutzenunterkante (±50 mm) Platte, Stutzen Ø 300 mm (12 in) = Platte Ø 280 mm (11 in); Stutzen Ø ≥ 400 mm (16 in) = Platte Ø ≥ 350 mm (14 in) Rohr Ø 150 … 180 mm Endress+Hauser...
Seite 27: Fixierung Der Sonde
Einstellung: Option Positives EOP • Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr des Seilbruchs zu vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10 mm/(1 m Seillänge) [ 0.12 in/(1 ft Seillänge)]. Zugbelastbarkeit von Seilsonden beachten. Endress+Hauser...
Seite 28 HINWEIS Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen. ‣ Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sonden- stab sichergestellt ist. HINWEIS Schweißen kann das Hauptelektronikmodul beschädigen. ‣ Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen. Endress+Hauser...
Seite 29: Besondere Montagesituationen
(ø3.2...6) mm (in) A0014138 Metallplatte Metallrohr Stabverlängerung/Zentrierung HMP40 (siehe "Zubehör") Einbau mit Stabverlängerung/Zentrierung (Zubehör): Bei starker Staubentwicklung kann sich Ansatz hinter der Zentrierscheibe bilden. Dies kann zu einer Störreflexion führen. Für andere Einbaumöglichkeiten, halten Sie bitte Rücksprache mit Endress+Hauser. Endress+Hauser...
Seite 30 • Ist ein Einbau von oben nicht möglich, kann das Gerät auch von der Seite montiert wer- • Seilsonde in diesem Fall immer fixieren • Stab- und Koaxsonde bei Überschreiten der Seitenbelastbarkeit abstützen • Stabsonden nur am Sondenende fixieren Endress+Hauser...
Seite 31 Metallblech oder metallischer Flansch Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleis- • Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden. • Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen. Endress+Hauser...
Seite 32 Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausgehen. A0014653  10 Prozessanschluss mit Gewinde Behälterisolation Kompaktgerät Sensor abgesetzt mm (in) A0014654  11 Prozessanschluss mit Flansch - FMP57 Behälterisolation Kompaktgerät Sensor abgesetzt Endress+Hauser...
Seite 33: Messgerät Montieren
Seilsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslauf- konus kleiner ist als 150 mm (6 in). A0021693 Seilmaterial 316 • A: 4 mm (0,16 in) • B: 40 mm (1,6 in) • C: 3 mm; 5 Nm (3,69 lbf ft) Endress+Hauser...
Seite 34 6. Das Seil in das Gewicht vollständig einführen. 7. Gewindestifte wieder einschrauben. Wegen der klemmenden Beschichtung der Gewindestifte ist kein Sicherungslack erforderlich. Eingeben der neuen Sondenlänge Nach dem Kürzen der Sonde: 1. Zum Untermenü Sondeneinstellungen wechseln und eine Sondenlängenkorrektur durchführen. Endress+Hauser...
Seite 35: Gerät Montieren
40 bar Prozessdruck (nur FMP51, beim FMP54 wird keine Dichtung bei- gelegt): • Gewinde 3/4": 25 Nm • Gewinde 1-1/2": 140 Nm • Beim Einbau in Metallbehälter auf guten metallischen Kontakt zwischen Prozessan- schluss und Behälter achten. Endress+Hauser...
Seite 36: Montage Der Version "Sensor Abgesetzt
• Der Montagehalter zur Wand- oder Mastmontage des Elektronikgehäuses • Das Verbindungskabel in der bestellten Länge. Das Kabel hat einen geraden und einen um 90° gewinkelten Stecker. Je nach den örtlichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektronikgehäuse angebracht werden. Endress+Hauser...
Seite 37 Bei starker Vibration kann zusätzlich ein Sicherungslack an den Steckverbindern ver- wendet werden, z.B. Loctite 243. Montage des Elektronikgehäuses ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  12 Montage des Elektronikgehäuses mit dem Montagehalter. Maßeinheit mm (in) Wandmontage Mastmontage Anschließen des Verbindungskables SW 18 mm Endress+Hauser...
Seite 38: Messumformergehäuse Drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messumformergehäuse drehen: max. 350° 8 mm 8 mm A0032242 1. Befestigungsschraube mit Gabelschlüssel lösen. 2. Gehäuse in die gewünschte Richtung drehen. 3. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). Endress+Hauser...
Seite 39: Anzeige Drehen
1. Anzeigemodul mit leichter Drehbewegung herausziehen. 2. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung. 3. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinle- gen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet. Endress+Hauser...
Seite 40: Montagekontrolle
 Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?  Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?  Ist das Gerät gegen Schlageinwirkung ausreichend geschützt?  Sind alle Befestigungs- und Sicherungsschrauben fest angezogen?  Ist das Gerät sachgerecht befestigt? Endress+Hauser...
Seite 41: Elektrischer Anschluss
Blockdiagramm 2-Draht: 4-20 mA HART Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument; Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Messgerät Endress+Hauser...
Seite 42 Blockdiagramm 2-Draht: 4-20 mA HART, Schaltausgang Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument; Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Messgerät Schaltausgang (Open Collector) Endress+Hauser...
Seite 43 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument; Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Messgerät Analoges Anzeigeinstrument; maximale Bürde beachten Speisetrenner für Spannungsversorgung (z.B. RN221N), Stromausgang 2; Klemmenspannung beachten Endress+Hauser...
Seite 44 Blockdiagramm 4-Draht: 4-20 mA HART (10,4 … 48 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument; Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Messgerät Spannungsversorgung; Klemmenspannung beachten, Kabelspezifikation beachten Endress+Hauser...
Seite 45 über den Prozessanschluss (Flansch oder Einschraub- stück) oder über die externe Erdungsklemme erfolgen. Es ist ein Netzschalter für das Gerät leicht erreichbar in der Nähe des Gerätes zu installieren. Der Schalter ist als Trennvorrichtung für das Gerät zu kennzeichnen (IEC/EN61010). Endress+Hauser...
Seite 46 Blockdiagramm 4-Draht: 4-20 mA HART (90 … 253 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument; Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Messgerät Spannungsversorgung; Klemmenspannung beachten, Kabelspezifikation beachten Endress+Hauser...
Seite 47: Kabelspezifikation
+20 K verwen- den. HART • Wenn nur das Analog-Signal verwendet wird: Normales Installationskabel ausreichend. • Wenn das HART-Protokoll verwendet wird: Abgeschirmtes Kabel empfohlen. Erdungs- konzept der Anlage beachten. • Für 4-Draht-Geräte: Für die Versorgungsleitung ist normales Installationskabel ausrei- chend. Endress+Hauser...
Seite 48: Gerätestecker
Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. A0011175  26 Pinbelegung Stecker M12 Signal + Nicht belegt Signal - Erde A0011176  27 Pinbelegung Stecker 7/8" Signal - Signal + Nicht belegt Schirm Endress+Hauser...
Seite 49: Versorgungsspannung
Betrieb), ist eine Spannung U ≥ 11,5 V im kompletten Umgebungstemperaturbereich ausreichend. Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V. Bei Umgebungstemperaturen T ≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V erforderlich. Endress+Hauser...
Seite 50 ≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V erforderlich. Bei Umgebungstemperaturen T ≤ -40 °C ist die maximale Klemmenspannung auf U ≤ 28 V zu begrenzen. Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V. Endress+Hauser...
Seite 51 Levelflex FMP56, FMP57 HART Elektrischer Anschluss Integrierter Verpolschutz Zulässige Restwelligkeit < 1 V bei f = 0 ... 100 Hz Zulässige Restwelligkeit < 10 mV bei f = 100 ... 10000 Hz Endress+Hauser...
Seite 52: Überspannungsschutz
Kapazität bei 1 MHz < 1,5 pF Nennableitstoßstrom (8/20 μs) 10 kA Externes Überspannungsschutzmodul Als externer Überspannungsschutz eignen sich zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Messgerät anschließen WARNUNG Explosionsgefahr! ‣...
Seite 53: Anschlussraumdeckel Öffnen
Maßeinheit: mm (in) 1. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. 2. Kabelmantel entfernen. 3. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen. 4. Kabelverschraubungen fest anziehen. Endress+Hauser...
Seite 54: Steckbare Federkraftklemmen
Um Kabel wieder aus der Klemme zu entfernen: 1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken 2. und gleichzeitig das Kabelende aus der Klemme ziehen. 7.2.4 Deckel Anschlussraum schliessen 3 mm 2,5 Nm A0021491 Endress+Hauser...
Seite 55: Anschlusskontrolle
 Ist die Klemmenbelegung korrekt?  Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt?  Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf dem Anzeigemodul?  Sind alle Gehäusedeckel montiert und fest angezogen?  Ist die Sicherungskralle fest angezogen? Endress+Hauser...
Seite 56: Bedienmöglichkeiten
Zusatz- Datensicherungsfunktion funktionali- Die Gerätekonfiguration kann im Anzeigemodul gesichert werden. tät Datenvergleichsfunktion Die im Anzeigemodul gespeicherte Gerätekonfiguration kann mit der aktuellen Gerätekonfigura- tion verglichen werden. Datenübertragungsfunktion Die Messumformerkonfiguration kann mithilfe des Anzeigemoduls auf ein anderes Gerät übetra- gen werden. Endress+Hauser...
Seite 57: Bedienung Mit Abgesetztem Anzeige- Und Bedienmodul Fhx50
Levelflex FMP56, FMP57 HART Bedienmöglichkeiten 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0036314  30 Bedienmöglichkeiten über FHX50 Anzeige- und Bedienmodul SD03, optische Tasten; Bedienung durch das Deckelglas möglich Anzeige- und Bedienmodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden Endress+Hauser...
Seite 58: Bedienung Über Bluetooth® Wireless Technology
Merkmal 610 "Zubehör montiert", Option NF "Bluetooth" • Das Bluetooth-Modul wurde als Zubehör bestellt und eingebaut. (Bestellnummer: 71377355). Siehe Sonderdokumentation SD02252F. Bedienung über SmartBlue (App) A0034939  32 Bedienung über SmartBlue (App) Messumformerspeisegerät Smartphone / Tablet mit SmartBlue (App) Messumformer mit Bluetooth-Modul Endress+Hauser...
Seite 59: Fernbedienung
Commubox FXA191 (RS232) oder FXA195 (USB) Field Xpert SFX350/SFX370 VIATOR Bluetooth-Modem mit Anschlusskabel Messumformer DeviceCare/FieldCare über Service-Schnittstelle (CDI) A0032466  34 DeviceCare/FieldCare über Service-Schnittstelle (CDI) Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool DeviceCare/FieldCare Endress+Hauser...
Seite 60: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienung über ein FDT/DTM-System nur vorhanden bei Bedienung über Vor-Ort-Anzeige nur vorhanden bei Bedienung über DeviceCare oder FieldCare Bei Aufruf von Menü "Experte" wird immer ein Freigabecode abgefragt. Falls kein kundenspzifischer Frei- gabecode definiert wurde, ist "0000" einzugeben. Endress+Hauser...
Seite 61: Anwenderrollen Und Ihre Zugriffsrechte
Gerät die schreibgeschützten Parameter nach 60 s automatisch. • Ist der Schreibzugriff via Freigabecode aktiviert, kann er auch nur über diesen wie- der deaktiviert werden →  62. • In den Dokumenten "Beschreibung Geräteparameter" ist jeder schreibgeschützte Parameter mit dem -Symbol gekennzeichnet. Endress+Hauser...
Seite 62 Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige" - sperren. Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Parameter "Kontrast Anzeige"): • Via Vor-Ort-Anzeige • Via Serviceschnittstelle (CDI) • Via HART-Protokoll Endress+Hauser...
Seite 63 Levelflex FMP56, FMP57 HART Bedienmöglichkeiten XXXXXXXXXXXXX 3 mm A0026157 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  A0036086 Endress+Hauser...
Seite 64 Betriebsanzeige und in der Navigieransicht vor den Parametern das - Symbol. 5. Kabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und das Anzeigemodul in der gewünschten Richtung auf den Elektronikraum stecken, bis es einrastet. 6. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen. Endress+Hauser...
Seite 65: Tastenverriegelung Manuell Einschalten
Die Signalübertragung per Bluetooth® wireless technology erfolgt nach einem vom Fraunhofer-Institut getesteten Verschlüsselungsverfahren • Ohne die SmartBlue App ist das Gerät per Bluetooth® wireless technology nicht sichtbar • Es wird nur eine Punkt-zu-Punkt Verbindung zwischen einem Sensor und einem Smart- phone oder Tablet aufgebaut Endress+Hauser...
Seite 66: Anzeige- Und Bedienmodul
2.5 Einheit für Messwert 2 2.6 Messwertsymbole für Messwert 2 Parameterdarstellung (hier: Parameter mit Auswahlliste) 3.1 Kopfzeile mit Parametername und Fehlersymbol (falls ein Fehler vorliegt) 3.2 Auswahlliste;  bezeichnet den aktuellen Parameterwert. Eingabematrix für Zahlen Eingabematrix für Text, Zahlen und Sonderzeichen Endress+Hauser...
Seite 67 Symbol Bedeutung Anzeigeparameter Der angezeigte Parameter dient nur der Anzeige und kann nicht editiert werden. A0013148 Gerät verriegelt • Vor einem Parameter-Namen: Das Gerät ist hardware- und/oder softwareverriegelt. • In der Kopfzeile der Messwertanzeige: Das Gerät ist hardwareverriegelt. A0013150 Endress+Hauser...
Seite 68 Messkanal 1 A0032897 Messkanal 2 A0032898 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Diagnosemeldung generiert. A0018361 Status "Warnung" Das Gerät misst weiter. Es wird eine Diagnosemeldung generiert. A0018360 Endress+Hauser...
Seite 69: Bedienelemente
• Tastendruck von 2 s: Rücksprung in die Messwertanzeige ("Home-Position"). Bei Text- und Zahleneditor Schließt den Text- oder Zahleneditor ohne Änderungen zu übernehmen. Minus/Enter-Tastenkombination (Tasten gleichzeitig drücken) Verringert den Kontrast (heller einstellen). A0032910 Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken und gedrückt hal- ten) Erhöht den Kontrast (dunkler einstellen). A0032911 Endress+Hauser...
Seite 70: Zahlen Und Text Eingeben
– A0016620 Bestätigt Auswahl. A0013985 Verschiebt die Eingabeposition um eine Stelle nach links. A0016621 Beendet Eingabe ohne die Änderungen zu übernehmen. A0013986 Löscht alle eingegebenen Zeichen. A0014040 Texteditor Symbol Bedeutung Auswahl der Buchstaben von A...Z ABC _ … A0013997 Endress+Hauser...
Seite 71 Löscht alle eingegebenen Zeichen. A0014040 Textkorrektur unter Symbol Bedeutung Löscht alle eingegebenen Zeichen. A0032907 Verschiebt die Eingabeposition um eine Stelle nach rechts. A0018324 Verschiebt die Eingabeposition um eine Stelle nach links. A0018326 Löscht ein Zeichen links neben der Eingabeposition. A0032906 Endress+Hauser...
Seite 72: Kontextmenü Aufrufen
2. Gleichzeitig  +  drücken.  Das Kontextmenü wird geschlossen und die Betriebsanzeige erscheint. Menü aufrufen via Kontextmenü 1. Kontextmenü öffnen. 2. Mit  zum gewünschten Menü navigieren. 3. Mit  die Auswahl bestätigen.  Das gewählte Menü öffnet sich. Endress+Hauser...
Seite 73: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul
Levelflex FMP56, FMP57 HART Bedienmöglichkeiten 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014277 Endress+Hauser...
Seite 74: Systemingetration Über Hart-Protokoll
Erster Messwert (PV) Füllstand linearisiert Zweiter Messwert (SV) Ungefilterte Distanz Dritter Messwert (TV) Absolute Echoamplitude Vierter Messwert (QV) Relative Echoamplitude Die Zuordnung der Messwerte zu den Gerätevariablen lässt sich in folgendem Unter- menü ändern: Experte → Kommunikation → Ausgang Endress+Hauser...
Seite 75: Inbetriebnahme Über Smartblue (App)
Zusätzlich werden mit der Hüllkurve folgende Werte angezeigt: • D = Distanz • L = Füllstand • A = Absolute Amplitude • bei Screenshots wird der angezeigte Ausschnitt (Zoom Funktion) gespeichert • bei Videosequenzen wird immer der ganze Bereich ohne Zoom Funktion gespeichert Endress+Hauser...
Seite 76 Zum Ausblendungs-Menü navigieren Start / Stop der Videoaufzeichnung Zeitpunkt auf der Zeitachse verschieben A0029487  38 Hüllkurvendarstellung (Beispiel) in SmartBlue bei IoS Video aufzeichnen Screenshot erstellen Zum Ausblendungs-Menü navigieren Start / Stop der Videoaufzeichnung Zeitpunkt auf der Zeitachse verschieben Endress+Hauser...
Seite 77: Inbetriebnahme Über Wizard
Wenn der Wizard abgebrochen wird, bevor alle erforderlichen Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem undefinierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...
Seite 78: Inbetriebnahme Über Bedien
X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English Ã Deutsch Español Français Display language 0104-1 Ã English Deutsch Español Français Hauptmenü 0104-1 Sprache Deutsch Betrieb Setup A0029420  39 Am Beispiel der Vor-Ort-Anzeige Endress+Hauser...
Seite 79: Füllstandmessung Konfigurieren
8. Navigieren zu: Setup → Signalqualität  Anzeige der Signalqualität des ausgewerteten Füllstandechos. 9. Bei Bedienung über Vor-Ort-Anzeige: Navigieren zu: Setup → Ausblendung → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um gegebenenfalls die Aufnahme einer Störechoausblendungskurve zu starten. Endress+Hauser...
Seite 80 Inbetriebnahme über Bedienmenü Levelflex FMP56, FMP57 HART 10. Bei Bedienung über Bedientool: Navigieren zu: Setup → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um gegebenenfalls die Aufnahme einer Störechoausblendungskurve zu starten. Endress+Hauser...
Seite 81: Referenzhüllkurve Aufnehmen
Untermenü nur für die Nutzerrolle "Service" sichtbar. Bevor die Referenzhüllkurve im Hüllkurvendiagramm in FieldCare angezeigt werden kann, muss sie vom Gerät nach FieldCare geladen werden. Dazu dient die FieldCare- Funktion "Referenzkurve laden".  41 Die Funktion "Referenzkurve laden" Endress+Hauser...
Seite 82: Vor-Ort-Anzeige Konfigurieren
1. Anzeigewert Füllstand linearisiert Füllstand linearisiert 2. Anzeigewert Distanz Distanz 3. Anzeigewert Stromausgang 1 Stromausgang 1 4. Anzeigewert Keine Stromausgang 2 12.5.2 Anpassung der Vor-Ort-Anzeige Die Vor-Ort-Anzeige kann in folgendem Untermenü angepasst werden: Setup → Erweitertes Setup → Anzeige Endress+Hauser...
Seite 83: Stromausgänge Konfigurieren
Anpassung der Stromausgänge Die Stromausgänge können in folgenden Untermenüs angepasst werden: Grundeinstellungen Setup → Erweitertes Setup → Stromausgang 1 … 2 Erweiterte Einstellungen Experte → Ausgang 1 … 2 → Stromausgang 1 … 2 Siehe "Beschreibung der Geräteparameter" GP01000F Endress+Hauser...
Seite 84: Konfiguration Verwalten
Gerätefunktionen nicht mehr vorhanden sein. Auch durch einen Reset auf Aus- lieferungszustand kann der ursprüngliche Zustand in einigen Fällen nicht wiederhergestellt werden. Um die Konfiguration auf ein anderes Gerät zu übertragen, sollte immer die Option Duplizieren verwendet werden. Endress+Hauser...
Seite 85: Einstellungen Schützen Vor Unerlaubtem
Levelflex FMP56, FMP57 HART Inbetriebnahme über Bedienmenü 12.8 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Parameter (Software-Verriegelung) • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) Endress+Hauser...
Seite 86: Diagnose Und Störungsbehebung
Gerät über SmartBlue nicht Bluetooth Verbindung nicht vor- Bluetooth Funktion an Smartphone oder Tab- ansprechbar handen let aktivieren Gerät bereits mit einem anderen Gerät von anderem Smartphone/Tablet tren- Smartphone / Tablet verbunden nen. Bluetooth-Module nicht ange- Bluetooth-Modul anschließen (siehe schlossen SD02252F). Endress+Hauser...
Seite 87 Gerät wird zum ersten Mal in Initial Passwort eingeben (ID des Bluetooth- möglich Betrieb genommen Moduls) und ändern Gerät über SmartBlue nicht Falsches Passwort eingegeben Korrektes Passwort eingeben; Groß- Klein- bedienbar schreibung beachten Gerät über SmartBlue nicht Passwort vergessen Endress+Hauser Service kontaktieren bedienbar (www.addresses.endress.com) Endress+Hauser...
Seite 88: Fehler - Smartblue Bedienung
Initial Passwort eingeben (ID des Bluetooth-Moduls) und nicht möglich ten Mal in Betrieb ändern; Groß- Kleinschreibung beachten genommen Gerät über SmartBlue Falsches Passwort Korrektes Passwort eingeben; Groß- Kleinschreibung beach- nicht bedienbar eingegeben Gerät über SmartBlue Passwort vergessen Endress+Hauser Service kontaktieren nicht bedienbar (www.addresses.endress.com) Endress+Hauser...
Seite 89: Parametrierfehler
(→  163)). • Bei leerem Tank Ausblendung über die gesamte Sondenlänge durchfüh- ren (Parameter Bestätigung Distanz (→  135)). Falsche Steigung des Füll- Behältereigenschaft falsch einge- Parameter Behältertyp (→  131) stands über den gesamten stellt. korrekt einstellen. Messbereich Endress+Hauser...
Seite 90: Diagnoseinformation Auf Vor-Ort-Anzeige
Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. A0032905 Statussymbole (Symbol für Ereignisverhalten) Status "Alarm"  Die Messung wird unterbrochen. Die Signalausgänge nehmen den definierten Alarmzu- stand an. Es wird eine Diagnosemeldung generiert. Status "Warnung"  Das Gerät misst weiter. Es wird eine Diagnosemeldung generiert. Endress+Hauser...
Seite 91 Vergangene Diagnosemeldungen, die nicht mehr anstehen, werden folgendermaßen angezeigt: • Auf der Vor-Ort-Anzeige: im Untermenü Ereignislogbuch • In FieldCare: über die Funktion "Event List / HistoROM Bedienelemente Bedienfunktionen im Menü, Untermenü Plus-Taste  Öffnet die Meldung zu den Behebungsmaßnahmen. Enter-Taste  Öffnet das Bedienmenü. Endress+Hauser...
Seite 92: Behebungsmaßnahmen Aufrufen
Der Anwender befindet sich im Menü Diagnose auf einem Diagnoseereignis-Eintrag: z.B in Diagnoseliste oder in Letzte Diagnose. 1.  drücken.  Die Meldung zu den Behebungsmaßnahmen des ausgewählten Diagnoseereignis- ses öffnet sich. 2. Gleichzeitig  +  drücken.  Die Meldung zu den Behebungsmaßnahmen wird geschlossen. Endress+Hauser...
Seite 93: Diagnoseereignis Im Bedientool
2. Rechts im Anzeigebereich über Parameter Aktuelle Diagnose mit dem Cursor fah- ren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint. B: Über die Funktion "Erstelle Dokumentation" ("Create Documentation") Die Funktion "Erstelle Dokumentation" ("Create Documentation") wählen. Sicherstellen, dass "Übersicht Daten" ("Data overview") markiert ist. Endress+Hauser...
Seite 94: Diagnoseliste
Priorität angezeigt. Navigationspfad Diagnose → Diagnoseliste Behebungsmaßnahmen aufrufen und schließen 1.  drücken.  Die Meldung zu den Behebungsmaßnahmen des ausgwählten Diagnoseereignis- ses öffnet sich. 2. Gleichzeitig  +  drücken.  Die Meldung zu den Behebungsmaßnahmen wird geschlossen. Endress+Hauser...
Seite 95: Liste Der Diagnoseereignisse
Speicherinhalt 1. Daten übertragen oder Gerät rückset- Alarm 2. Service kontaktieren Elektronikfehler Wartungsbedarf! Warning 1. Gerät nicht rücksetzen 2. Service kontaktieren Diagnose zur Konfiguration Datenübertragung 1. Verbindung prüfen Alarm 2. Datenübertragung wiederholen Up-/Download aktiv Up-/Download aktiv, bitte warten Warning Endress+Hauser...
Seite 96 1. Füllstand prüfen Alarm tanz 2. Sicherheitsdistanz prüfen 3. Selbsthaltung zurücksetzen In Blockdistanz Reduzierte Genauigkeit Warning Füllstand prüfen Füllstandsbereich Reduzierte Genauigkeit Warning Füllstand an Prozessanschluss Erweiterte Diagnose Führen Sie Ihre Wartungsmaßnahme aus M Warning 1 … 2 aufgetreten Diagnoseverhalten ist änderbar. Endress+Hauser...
Seite 97: Ereignis-Logbuch
Liste der Informationsereignisse Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert Dieses Untermenü existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare- Funktion "Event List / HistoROM" angezeigt werden. Endress+Hauser...
Seite 98 I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Feldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet I1515 Upload beendet I1554 Sicherheitssequenz gestarted I1555 Sicherheitssequenz bestätigt I1556 Sicherheitsbetrieb aus Endress+Hauser...
Seite 99: Firmware-Historie
Enthält Informationen zu den Heartbeat-Wizards, die in der aktuellen DTM-Version für DeviceCare und FieldCare verfügbar sind. Enthält Informationen zur Bluetooth-Schnittstelle. Über die Produktstruktur kann die Firmware-Version explizit bestellt werden. Hiermit lässt sich sicherstellen, dass die Firmware-Version mit einer geplanten oder in Betrieb befindlichen Systemintegration kompatibel ist. Endress+Hauser...
Seite 100: Wartung
Wartung Levelflex FMP56, FMP57 HART Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 14.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. Endress+Hauser...
Seite 101: Reparatur
Reparatur 15.1 Allgemeine Hinweise 15.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.
Seite 102: Ersatzteile
Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückgeben. Endress+Hauser...
Seite 103: Zubehör
275 (10.8) 255.1 (10) 164 (6.46) A0015472  44 Wetterschutzhaube; Maßeinheit: mm (in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube"). Alternativ ist sie als Zubehör erhältlich; Bestellnummer 71162242. Endress+Hauser...
Seite 104: Montagehalter Für Elektronikge
 45 Montagehalter für das Elektronikgehäuse; Maßeinheit: mm (in) Wandmontage Mastmontage  Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten. Er kann aber auch separat als Zubehör bestellt werden (Bestellnummer: 71102216). Endress+Hauser...
Seite 105: Stabverlängerung / Zentrierung
DN80 / 3", InnenD. = 76-78mm, PPS DN100 / 4", InnenD. = 100-110mm, PPS DN150 / 6", InnenD. = 152-164mm, PPS DN200 / 8", InnenD. = 210-215mm, PPS DN250 / 10", InnenD. = 253-269mm, PPS Sonderausführung; TSP-Nr. zu spez. Endress+Hauser...
Seite 106: Montagekit, Isoliert
Wegen der Gefahr elektrostatischer Aufladung ist die Isolierhülse nicht für den Einsatz im explosionsgefährdeten Bereich geeignet! Hier ist die Sonde zuverlässig geerdet zu befestigen.  Das Montagekit kann auch direkt mit dem Gerät bestellt werden (Produkt- struktur Levelflex, Merkmal 620 "Zubehör beigelegt", Ausprägung PG "Monta- gekit, isoliert, Seil"). Endress+Hauser...
Seite 107: Abgesetzte Anzeige Fhx50
Für Einzelheiten siehe Dokument SD01007F. Dieser Bereich gilt, wenn in Bestellmerkmal 580 "Test, Zeugnis" die Option JN "Umgebungstemperatur Messumformer –50 °C (–58 °F)" gewählt wurde. Wenn die Temperatur dauerhaft unter –40 °C (–40 °F) liegt, ist mit erhöhten Ausfallraten zu rechnen. Endress+Hauser...
Seite 108: Überspannungsschutz
Abhängig von der Zulassung des Transmitters kann die Verwendung des OVP-Moduls eingeschränkt sein. Ein Gerät darf nur dann mit dem OVP-Modul nachgerüstet werden, wenn in den zugehörigen Sicherheitshinweisen (XA) unter Optionale Spezifikationen die Option NA (Überspannungsschutz) aufgeführt ist.  Für Einzelheiten siehe SD01090F. Endress+Hauser...
Seite 109: Bluetoothmodul Für Hart-Geräte
Abhängig von der Zulassung des Transmitters kann die Verwendung des Bluetoothmodul eingeschränkt sein. Ein Gerät darf nur dann mit dem Bluetoothmodul nachgerüstet werden, wenn in den zugehörigen Sicherheitshinweisen (XA) unter Optionale Spezifikationen die Option NF (Bluetoothmodul) aufgeführt ist.  Für Einzelheiten siehe SD02252F. Endress+Hauser...
Seite 110: Kommunikationsspezifisches Zubehör
Für die eigensichere HART-Kommunikation mit FieldCare über die USB-Schnittstelle Für Einzelheiten: Dokument "Technische Information" TI00404F Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops Bestellnummer: 51516983 Für Einzelheiten: Dokument "Technische Information" TI00405C...
Seite 111: Servicespezifisches Zubehör
Typ Fieldgate FXA42, Connect Sensor FXA30B oder weiteren erfasst und übertragen. SupplyCare Hosting wird als Hosting-Dienstleistung (Software as a Service, SaaS) angebo- ten. Im Endress+Hauser Portal werden dem Nutzer die Daten über das Internet zur Verfü- gung gestellt. Zu Einzelheiten: Dokumente Technische Information TI01229S und Betriebsanleitung...
Seite 112 Zubehör Levelflex FMP56, FMP57 HART RN221 Speisegerät zur Stromversorgung von zwei 2-Leiter Messgeräten ausschließlich im Nicht- Ex Bereich. Über die HART-Kommunikationsbuchsen ist eine bidirektionale Kommunika- tion möglich. Technische Information TI00081R und Kurzanleitung KA00110R Endress+Hauser...
Seite 113: Bedienmenü
→  137 ‣ Erweitertes Setup →  139 Status Verriegelung →  139 Zugriffsrechte Bediensoftware →  139 Freigabecode eingeben →  140 ‣ →  141 Füllstand →  141 Medientyp Mediumseigenschaft →  141 Prozesseigenschaft →  142 Endress+Hauser...
Seite 114 →  156 ‣ Sondeneinstellungen →  162 Sonde geerdet →  162 →  162 Aktuelle Sondenlänge Bestätigung Sondenlänge →  163 ‣ Sicherheitseinstellungen →  157 Ausgang bei Echoverlust →  157 Wert bei Echoverlust →  157 Endress+Hauser...
Seite 115 Einschaltverzögerung →  172 Ausschaltpunkt →  172 Ausschaltverzögerung →  173 →  173 Fehlerverhalten →  173 Schaltzustand Invertiertes Ausgangssignal →  173  Diagnose →  188 Aktuelle Diagnose →  188 Zeitstempel →  188 Endress+Hauser...
Seite 116 →  192 Messstellenbezeichnung →  192 Seriennummer →  192 Firmwareversion →  192 Gerätename →  192 Bestellcode →  193 Erweiterter Bestellcode 1 … 3 →  193 →  193 Geräterevision Geräte-ID →  193 Endress+Hauser...
Seite 117 Zuordnung Prozessgröße →  202 Wert Prozessgröße →  202 Simulation Stromausgang 1 … 2 →  202 Wert Stromausgang 1 … 2 →  203 →  203 Simulation Schaltausgang →  203 Schaltzustand Simulation Gerätealarm →  204 Endress+Hauser...
Seite 118: Übersicht Bedienmenü (Vor-Ort-Anzeige)
→  138 ‣ Erweitertes Setup →  139 Status Verriegelung →  139 Zugriffsrechte Anzeige →  140 Freigabecode eingeben →  140 ‣ Füllstand →  141 →  141 Medientyp Mediumseigenschaft →  141 Prozesseigenschaft →  142 Endress+Hauser...
Seite 119 →  157 Wert bei Echoverlust →  157 →  158 Rampe bei Echoverlust →  144 Blockdistanz ‣ SIL/WHG-Bestätigung →  160 ‣ SIL/WHG deaktivieren →  161 Schreibschutz rücksetzen →  161 Falscher Code →  161 Endress+Hauser...
Seite 120 Zuordnung Grenzwert →  170 Zuordnung Diagnoseverhalten →  170 Einschaltpunkt →  171 Einschaltverzögerung →  172 →  172 Ausschaltpunkt Ausschaltverzögerung →  173 Fehlerverhalten →  173 Schaltzustand →  173 Invertiertes Ausgangssignal →  173 Endress+Hauser...
Seite 121 →  179 Kopfzeilentext Trennzeichen →  179 Zahlenformat →  179 Nachkommastellen Menü →  180 Hintergrundbeleuchtung →  180 Kontrast Anzeige →  181 ‣ Datensicherung Anzeigemodul →  182 Betriebszeit →  182 Letzte Datensicherung →  182 Endress+Hauser...
Seite 122 →  191 ‣ Geräteinformation →  192 Messstellenbezeichnung →  192 Seriennummer →  192 →  192 Firmwareversion Gerätename →  192 Bestellcode →  193 Erweiterter Bestellcode 1 … 3 →  193 Geräterevision →  193 Endress+Hauser...
Seite 123 →  202 Wert Stromausgang 1 … 2 →  203 →  203 Simulation Schaltausgang →  203 Schaltzustand Simulation Gerätealarm →  204 ‣ Gerätetest →  205 Start Gerätetest →  205 Ergebnis Gerätetest →  205 Endress+Hauser...
Seite 124 Bedienmenü Levelflex FMP56, FMP57 HART Letzter Test →  205 Füllstandsignal →  206 Einkopplungssignal →  206 Endress+Hauser...
Seite 125: Übersicht Bedienmenü (Bedientool)
→  139 Zugriffsrechte Bediensoftware →  139 Freigabecode eingeben →  140 ‣ Füllstand →  141 →  141 Medientyp →  141 Mediumseigenschaft →  142 Prozesseigenschaft Erweiterte Prozessbedingung →  143 Füllstandeinheit →  144 Endress+Hauser...
Seite 126 →  157 Wert bei Echoverlust →  157 Rampe bei Echoverlust →  158 →  144 Blockdistanz ‣ SIL/WHG-Bestätigung →  160 ‣ SIL/WHG deaktivieren →  161 Schreibschutz rücksetzen →  161 Falscher Code →  161 Endress+Hauser...
Seite 127 Zuordnung Grenzwert →  170 Zuordnung Diagnoseverhalten →  170 Einschaltpunkt →  171 Einschaltverzögerung →  172 →  172 Ausschaltpunkt →  173 Ausschaltverzögerung Fehlerverhalten →  173 Schaltzustand →  173 Invertiertes Ausgangssignal →  173 Endress+Hauser...
Seite 128 →  182 Konfigurationsdaten verwalten →  182 Sicherungsstatus →  183 Vergleichsergebnis →  183 ‣ →  185 Administration Freigabecode definieren →  187 Gerät zurücksetzen →  185  Diagnose →  188 Aktuelle Diagnose →  188 Endress+Hauser...
Seite 129 →  194 Hersteller-ID →  194 ‣ →  195 Messwerte →  133 Distanz Füllstand linearisiert →  152 Ausgangsstrom 1 … 2 →  168 Gemessener Strom 1 →  196 Klemmenspannung 1 →  196 Endress+Hauser...
Seite 130 →  203 Simulation Gerätealarm →  204 ‣ →  205 Gerätetest Start Gerätetest →  205 Ergebnis Gerätetest →  205 Letzter Test →  205 Füllstandsignal →  206 Einkopplungssignal →  206 ‣ Heartbeat →  207 Endress+Hauser...
Seite 131: Menü "Setup
SI-Einheiten US-Einheiten • mm • ft • m • in Werkseinstellung Behältertyp  Navigation  Setup → Behältertyp Voraussetzung Medientyp (→  141) = Feststoff Beschreibung Behältertyp festlegen. Auswahl • Beton • Plastik/Holz • Metall • Aluminium Werkseinstellung Metall Endress+Hauser...
Seite 132 A0013180  47 Abgleich Leer (E) bei Messungen in Schüttgütern Abgleich Voll  Navigation  Setup → Abgleich Voll Beschreibung Distanz vom minimalen Füllstand (0%) zum maximalen Füllstand (100%). Eingabe Abhängig von der Sonde Werkseinstellung Abhängig von der Sonde Endress+Hauser...
Seite 133: Distanz
Zeigt gemessenen Füllstand L (vor Linearisierung). Zusätzliche Information A0013196  49 Füllstand bei Schüttgutmessungen Die Einheit ist bestimmt durch den Parameter Füllstandeinheit (→  144). Distanz Navigation  Setup → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Endress+Hauser...
Seite 134: Zusätzliche Information
Fehlermeldung: • F941, für Ausgang bei Echoverlust (→  157) = Alarm. • S941, wenn im Parameter Ausgang bei Echoverlust (→  157) eine andere Option gewählt wurde. Von diesen beiden Echos wird dasjenige mit der geringeren Signalqualität angezeigt. Endress+Hauser...
Seite 135 Distanz angezeigt. Der Vergleich ist iterativ zu wiederholen, bis die ange- zeigte mit der tatsächlichen Distanz übereinstimmt. Anschließend kann mit der Auswahl Distanz Ok die Aufnahme der Ausblendung gestartet werden. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 136: Aktuelle Ausblendung
Auf der Vor-Ort-Anzeige wird als Referenz der Parameter Aktuelle Ausblendung (→  136) zusammen mit diesem Parameter angezeigt. Er gibt an, bis zu welcher Distanz bereits eine Ausblendungskurve aufgenommen wurde. Nur vorhanden bei "Experte → Sensor → Echoverfolgung → Parameter Auswertemodus" = "Kurzzeithistorie" oder "Langzeithistorie" Endress+Hauser...
Seite 137 Anzeige werden diese Werte durch Drücken von  bestätigt. • Lösche Ausblendung Eine eventuell vorhandene Ausblendungskurve wird gelöscht. Danach zeigt das Gerät die neue gemessene Distanz sowie den aktuellen Ausblendungsbereich an. Bei Bedienung über Vor-Ort-Anzeige werden diese Werte durch Drücken von  bestätigt. Endress+Hauser...
Seite 138: Assistent "Ausblendung
Navigation  Setup → Ausblendung → Ende Ausblendung Beschreibung →  136 Aufnahme Ausblendung  Navigation  Setup → Ausblendung → Aufnahme Ausbl. Beschreibung →  137 Distanz Navigation  Setup → Ausblendung → Distanz Beschreibung →  133 Endress+Hauser...
Seite 139: Untermenü "Erweitertes Setup
Die Zugriffsrechte sind über den Parameter Freigabecode eingeben (→  140) änderbar. Wenn ein zusätzlicher Schreibschutz aktiviert ist, schränkt dieser die aktuellen Zugriffsrechte weiter ein. Der Schreibschutz lässt sich über den Parameter Status Ver- riegelung (→  139) anzeigen. Endress+Hauser...
Seite 140 • Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschütz- ten Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Endress+Hauser...
Seite 141 • DK 1.6 ... 1.9 • DK 1.9 ... 2.5 • DK 2.5 ... 4 • DK 4 ... 7 • DK 7 ... 15 • DK > 15 Werkseinstellung Abhängig von den Parametern Medientyp (→  141) und Mediengruppe. Endress+Hauser...
Seite 142: Werkseinstellung
Medien siehe: • das DK-Handbuch von Endress+Hauser (CP01076F) • die "DC Values App" von Endress+Hauser (verfügbar für Android und iOS) Bei EOP-Füllstand-Auswertung = Fester DK-Wert muss in jedem Fall die genaue Dielektrizitätskonstante im Parameter DK-Wert angegeben werden. Der Parameter Mediumseigenschaft entfällt deswegen in diesem Fall.
Seite 143: Erweiterte Prozessbedingung
Ansatz noch eine sichere Detektion des leeren Behälters zu gewährleisten. Ermöglicht auch bei Verschiebung des Sondenendsignals aufgrund von Ansatz noch eine sichere Detektion des leeren Behälters. • Schaum (>5cm) (nur für Medientyp = Flüssigkeit) Optimiert die Signalauswertung für Anwendungen mit Schaumbildung. Endress+Hauser...
Seite 144: Füllstandeinheit
Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Im Parameter Blockdistanz Auswerteart kann ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. Endress+Hauser...
Seite 145: Füllstandkorrektur
Füllstandkorrektur  Navigation  Setup → Erweitert. Setup → Füllstand → Füllstandkorr. Beschreibung Füllstandkorrektur angeben (falls erforderlich). Eingabe –200 000,0 … 200 000,0 % Werkseinstellung 0,0 % Zusätzliche Information Der angegebene Wert wird zum gemessenen Füllstand (vor Linearisierung) addiert. Endress+Hauser...
Seite 146 Für "Betriebsart" = "Trennschicht" oder "Trennschicht + Kapazitiv": Trennschicht nach Linearisierung (entspricht Volumen oder Gewicht) Füllstand vor Linearisierung (gemessen in Füllstandeinheit) Füllstand linearisiert (→  152) (entspricht Volumen oder Gewicht) Maximaler Wert (→  152) Durchmesser (→  153) Zwischenhöhe (→  153) Endress+Hauser...
Seite 147: Linearisierung
→  150 Freitext →  152 Maximaler Wert →  152 Durchmesser →  153 Zwischenhöhe →  153 Tabellenmodus →  154 ‣ Tabelle bearbeiten Füllstand →  155 →  156 Kundenwert →  156 Tabelle aktivieren Endress+Hauser...
Seite 148 Maximaler Wert →  152 Durchmesser →  153 Zwischenhöhe →  153 →  154 Tabellenmodus Tabellen Nummer →  155 Füllstand →  155 Füllstand →  156 Kundenwert →  156 Tabelle aktivieren →  156 Endress+Hauser...
Seite 149: Linearisierungsart
• Keine • Linear • Tabelle • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend • Kugeltank Werkseinstellung Keine Zusätzliche Information 100% 100% 100% 100% 100% A0021476  53 Linearisierungsarten Keine Tabelle Pyramidenboden Konischer Boden Schrägboden Kugeltank Zylindrisch liegend Endress+Hauser...
Seite 150: Einheit Nach Linearisierung
• Einheit nach Linearisierung (→  150) • Maximaler Wert (→  152): Maximales Volumen bzw. Gewicht • Durchmesser (→  153) Einheit nach Linearisierung  Navigation  Setup → Erweitert. Setup → Linearisierung → Einheit n. Lin. Voraussetzung Linearisierungsart (→  149) ≠ Keine Endress+Hauser...
Seite 151: Beschreibung
Es ist auch eine Distanz-Distanz-Linearisierung möglich, das heißt eine Linearisierung von der Füllstandeinheit auf eine andere Längeneinheit. Dazu Linearisierungsmodus Linear wählen. Um die neue Füllstandeinheit festzulegen, in Parameter Einheit nach Linearisierung die Option Free text wählen und die Einheit in Parameter Freitext (→  152) eingeben. Endress+Hauser...
Seite 152: Freitext
Linearisierungsart (→  149) hat einen der folgenden Werte: • Linear • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend • Kugeltank Beschreibung Linearisierter Wert, der einem Füllstand von 100% entspricht. Eingabe –50 000,0 … 50 000,0 % Werkseinstellung 100,0 % Endress+Hauser...
Seite 153: Durchmesser
Linearisierungsart (→  149) hat einen der folgenden Werte: • Pyramidenboden • Konischer Boden • Schrägboden Beschreibung Höhe des pyramidischen, konischen oder schrägen Bodens. Eingabe 0 … 200 m Werkseinstellung Zusätzliche Information A0013264 Zwischenhöhe Die Einheit ist definiert in Parameter Längeneinheit (→  131). Endress+Hauser...
Seite 154: Tabellenmodus
Wird nachträglich der Voll-/Leerabgleich geändert und sollen dann einzelne Werte in der Linearisierungstabelle geändert werden, muss zur korrekten Ausführung der Linearisierung eine bestehende Tabelle im Gerät zunächst gelöscht und dann neu erstellt werden. Dafür zunächst Tabelle löschen (Tabellenmodus (→  154) = Tabelle löschen). Anschließend neue Tabelle eingeben. Endress+Hauser...
Seite 155: Füllstand
 Navigation  Setup → Erweitert. Setup → Linearisierung → Füllstand Voraussetzung • Linearisierungsart (→  149) = Tabelle • Tabellenmodus (→  154) = Manuell Beschreibung Füllstand des Tabellenpunkts angeben (Wert vor Linearisierung). Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Endress+Hauser...
Seite 156: Kundenwert
Wenn gleichzeitig Linearisierungsart (→  149) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus. • Aktivieren Der Messwert wird gemäß der eingegebenen Tabelle linearisiert. Beim Editieren der Tabelle wird Parameter Tabelle aktivieren automatisch auf Deak- tivieren zurückgesetzt und muss danach wieder auf Aktivieren gesetzt werden. Endress+Hauser...
Seite 157: Sicherheitseinstellungen
0,0 % Zusätzliche Information Es gilt die für den Ausgang definierte Einheit: • Ohne Linearisierung: Füllstandeinheit (→  144) • Mit Linearisierung: Einheit nach Linearisierung (→  150) Nur vorhanden bei ' " Linearisierungsart (→  149)" = "Keine" Endress+Hauser...
Seite 158: Rampe Bei Echoverlust
• Für Stab- und Seilsonden über 8 m (26 ft): 0,025 * Sondenlänge Zusätzliche Information Signale in der oberen Blockdistanz werden nur ausgewertet, wenn sie sich bei Einschalten des Geräts außerhalb der Blockdistanz befanden und sich durch Füllstandänderung im lau- Endress+Hauser...
Seite 159 Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Im Parameter Blockdistanz Auswerteart kann ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0013221  54 Blockdistanz (UB) bei Messung in Schüttgütern...
Seite 160: Sil/Whg-Bestätigung
Assistent SIL/WHG-Bestätigung wird benötigt, um das Gerät in den SIL- oder WHG verriegelten Zustand zu bringen. Für Einzelheiten siehe das "Handbuch zur funktiona- len Sicherheit" zum jeweiligen Gerät. Darin sind die Verriegelungsprozedur und die einzelnen Parameter der Sequenz beschrieben. Navigation  Setup → Erweitert. Setup → SIL/WHG-Bestät. Endress+Hauser...
Seite 161: Sil/Whg Deaktivieren
Werkseinstellung Falscher Code  Navigation  Setup → Erweitert. Setup → SIL/WHG deaktiv. → Falscher Code Beschreibung Zeigt, dass ein falscher Verriegelungscode eingegeben wurde. Entscheidung über weiteres Vorgehen angeben. Auswahl • Neueingabe Code • Abbruch Sequenz Werkseinstellung Neueingabe Code Endress+Hauser...
Seite 162 Setup → Erweitert. Setup → Sondeneinstell. → Akt. Sondenlänge Beschreibung • In den meisten Fällen: Zeigt Sondenlänge enstprechend dem aktuell gemessenen Sondenendsignal. • Für Bestätigung Sondenlänge (→  163) = Manuell: Tatsächliche Sondenlänge angeben. Eingabe 0 … 200 m Werkseinstellung Endress+Hauser...
Seite 163 • Sondenlänge unbekannt Zu wählen, wenn die tatsächliche Sondenlänge unbekannt ist. In diesem Fall ist keine Sondenlängenkorrektur möglich. Bei Bedienung über FieldCare muss Option Manuell nicht explizit gewählt werden; ein manuelles Editieren der Sondenlänge ist hier immer mög- lich. Endress+Hauser...
Seite 164 Bestätigung Sondenlänge  Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Sondenläng.korr. → Bestät. Sondenl. Beschreibung →  163 Aktuelle Sondenlänge  Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Sondenläng.korr. → Akt. Sondenlänge Beschreibung →  162 Endress+Hauser...
Seite 165 • Experte → Ausgang → Stromausgang 1 … 2 → Stromlupe • Experte → Ausgang → Stromausgang 1 … 2 → 4mA-Wert • Experte → Ausgang → Stromausgang 1 … 2 → 20mA-Wert nur für Geräte mit zwei Stromausgängen Endress+Hauser...
Seite 166 Fester Stromwert  Navigation  Setup → Erweitert. Setup → Stromausg. 1 … 2 → Fester Stromwert Voraussetzung Strombereich (→  166) = Fester Stromwert Beschreibung Konstanten Wert des Ausgangsstroms festlegen. Eingabe 4 … 22,5 mA Werkseinstellung 4 mA Endress+Hauser...
Seite 167 Der Stromausgang folgt der aktuellen Messung; die Störung wird ignoriert. • Definierter Wert Der Stromausgang nimmt den in Parameter Fehlerstrom (→  168) definierten Wert Das Störungsverhalten weiterer Ausgänge ist von dieser Einstellung nicht betroffen und wird in separaten Parametern festgelegt. Endress+Hauser...
Seite 168 Legt fest, welchen Wert der Ausgangsstrom bei Vorliegen eines Fehlers annimmt. Eingabe 3,59 … 22,5 mA Werkseinstellung 22,5 mA Ausgangsstrom 1 … 2 Navigation  Setup → Erweitert. Setup → Stromausg. 1 … 2 → Ausgangsstrom 1 … 2 Beschreibung Zeigt aktuell berechneten Stromwert des Stromausgangs. Endress+Hauser...
Seite 169 Der Schaltzustand des Ausgangs folgt dem digitalen Ausgangswert eines DI-Blocks. Der DI-Block wird in Parameter Zuordnung Status (→  170) festgelegt. Mit den Optionen Aus bzw. An kann eine Simulation des Schaltausgangs durchge- führt werden. Bestellmerkmal 020 "Hilfsenergie; Ausgang", Option B, E oder G Endress+Hauser...
Seite 170 Zuordnung Diagnoseverhalten  Navigation  Setup → Erweitert. Setup → Schaltausgang → Zuord. Diag.verh Voraussetzung Funktion Schaltausgang (→  169) = Diagnoseverhalten Beschreibung Definiert, auf welches Diagnoseverhalten der Schaltausgang bei Diagnoseereignissen rea- giert. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 171: Einschaltpunkt
• Der Ausgang wird geöffnet, wenn der Messwert unter Ausschaltpunkt sinkt. A0015585 Einschaltpunkt Ausschaltpunkt Ausgang geschlossen (leitend) Ausgang offen (nicht leitend) Einschaltpunkt < Ausschaltpunkt • Der Ausgang wird geschlossen, wenn der Messwert unter Einschaltpunkt sinkt. • Der Ausgang wird geöffnet, wenn der Messwert über Ausschaltpunkt steigt. Endress+Hauser...
Seite 172: Einschaltverzögerung
Legt den Ausschaltpunkt fest. Der Schaltausgang wird geöffnet, wenn die zugeordnete Prozessgröße diesen Wert unterschreitet. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Zusätzliche Information The switching behavior depends on the relative position of the Einschaltpunkt and Aus- schaltpunkt parameters; description: see the Parameter Einschaltpunkt (→  171). Endress+Hauser...
Seite 173  Navigation  Setup → Erweitert. Setup → Schaltausgang → Invert. Signal Beschreibung ' N ein' Der Schaltausgang verhält sich gemäß seiner Parametrierung. ' J a' Der Schaltausgang verhählt sich entgegengesetzt zu seiner Parametrierung. Auswahl • Nein • Ja Endress+Hauser...
Seite 174 Bedienmenü Levelflex FMP56, FMP57 HART Werkseinstellung Nein Zusätzliche Information Bedeutung der Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert. Endress+Hauser...
Seite 175: Anzeige
Darstellung der Messwerte für Vor-Ort-Anzeige wählen. Auswahl • 1 Wert groß • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte • 4 Werte Werkseinstellung 1 Wert groß Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 176 über die Parameter 1 … 4. Anzeigewert →  177 festgelegt. • Wenn mehr Messwerte festgelegt werden, als die gewählte Darstellung zulässt, zeigt das Gerät die Werte im Wechsel am. Die Anzeigedauer bis zum nächsten Wechsel wird im Parameter Intervall Anzeige (→  178) eingestellt. Endress+Hauser...
Seite 177: Anzeigewert
Die Einstellung beeinflusst nicht die Mess- oder Rechengenauigkeit des Gerätes. Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xx Zusätzliche Information Die Einstellung beeinflusst nicht die Mess- oder Rechengenauigkeit des Geräts. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 178: Intervall Anzeige
Reaktionszeit der Vor-Ort-Anzeige auf Messwertschwankungen einstellen. Eingabe 0,0 … 999,9 s Werkseinstellung 0,0 s Kopfzeile  Navigation  Setup → Erweitert. Setup → Anzeige → Kopfzeile Beschreibung Inhalt für Kopfzeile der Vor-Ort-Anzeige wählen. Auswahl • Messstellenbezeichnung • Freitext Werkseinstellung Messstellenbezeichnung Endress+Hauser...
Seite 179: Kopfzeilentext
 Setup → Erweitert. Setup → Anzeige → Trennzeichen Beschreibung Trennzeichen für Dezimaldarstellung von Zahlenwerten wählen. Auswahl • . • , Werkseinstellung Zahlenformat  Navigation  Setup → Erweitert. Setup → Anzeige → Zahlenformat Beschreibung Zahlenformat für die Messwertdarstellung wählen. Auswahl • Dezimal • ft-in-1/16' ' Endress+Hauser...
Seite 180: Nachkommastellen Menü
Zusätzliche Information Bedeutung der Optionen • Deaktivieren Schaltet die Beleuchtung aus. • Aktivieren Schaltet die Beleuchtung ein. Unabhängig von der Einstellung in diesem Parameter kann die Hintergrundbeleuch- tung bei zu geringer Versorgungsspannung gegebenenfalls automatisch durch das Gerät abgeschaltet werden. Endress+Hauser...
Seite 181: Kontrast Anzeige
 Setup → Erweitert. Setup → Anzeige → Kontrast Anzeige Beschreibung Kontrast der Vor-Ort-Anzeige an Umgebungsbedingungen anpassen (z.B. Ablesewinkel oder Beleuchtung). Eingabe 20 … 80 % Werkseinstellung Abhängig vom Display Zusätzliche Information Kontrast einstellen via Drucktasten: • Schwächer: Gleichzeitiges Drücken der Tasten • Stärker: Gleichzeitiges Drücken der Tasten Endress+Hauser...
Seite 182: Datensicherung Anzeigemodul
Konfigurationsdaten verwalten  Navigation  Setup → Erweitert. Setup → Datensicher.Anz. → Daten verwalten Beschreibung Aktion zum Verwalten der Gerätedaten im Anzeigemodul wählen. Auswahl • Abbrechen • Sichern • Wiederherstellen • Duplizieren • Vergleichen • Datensicherung löschen Werkseinstellung Abbrechen Endress+Hauser...
Seite 183 Navigation  Setup → Erweitert. Setup → Datensicher.Anz. → Sicherungsstatus Beschreibung Zeigt, welche Aktion zur Datensicherung momentan läuft. Vergleichsergebnis Navigation  Setup → Erweitert. Setup → Datensicher.Anz. → Vergl.ergebnis Beschreibung Vergleich der Datensätze im Gerät und im Anzeigemodul (Backup). Endress+Hauser...
Seite 184 (→  182) = Duplizieren von einem anderen Gerät dupliziert wurde, dann stimmt die aktuelle Gerätekonfiguration des HistoROM mit derjenigen im Anzeigemodul nur zum Teil überein: Sensorspezifische Eigenschaften wie zum Beispiel eine Ausblen- dungskurve werden nicht dupliziert. Das Vergleichsergebnis ist in diesem Fall Einstel- lungen nicht identisch. Endress+Hauser...
Seite 185 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  140) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Bei Bedienung über Vor-Ort-Anzeige: Der neue Freigabecode ist erst gültig, nachdem er in Parameter Freigabecode bestätigen (→...
Seite 186 Service-Parameter und Parameter, die nur die Kommunikation betreffen, bleiben unverändert. • Gerät neu starten Durch den Neustart wird jeder Parameter, dessen Daten sich im flüchtigen Speicher (RAM) befinden, auf seine Werkseinstellung zurückgesetzt (z.B. Messwertdaten). Die Gerätekonfiguration bleibt unverändert. Endress+Hauser...
Seite 187 Setup → Erweitert. Setup → Administration → Freig.code def. → Freig.code def. Beschreibung →  185 Freigabecode bestätigen  Navigation  Setup → Erweitert. Setup → Administration → Freig.code def. → Code bestätigen Beschreibung Eingegebenen Freigabecode bestätigen. Eingabe 0 … 9 999 Werkseinstellung Endress+Hauser...
Seite 188: Menü "Diagnose
Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Es ist möglich, das die angezeigte Diagnosemeldung weiterhin gültig ist. Behebungs- maßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar. Endress+Hauser...
Seite 189 Zeigt, welche Zeit seit dem letzten Geräteneustart vergangen ist. Betriebszeit Navigation  Diagnose → Betriebszeit Beschreibung Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist. Zusätzliche Information Maximale Zeit: 9 999 d ( ≈ 27 Jahre) Endress+Hauser...
Seite 190: Untermenü "Diagnoseliste
Zeigen aktuell anstehende Diagnosemeldungen mit der höchsten bis fünfthöchsten Priori- tät. Zusätzliche Information Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Zeitstempel 1 … 5 Navigation  Diagnose → Diagnoseliste → Zeitstempel Beschreibung Zeitstempel der Diagnosemeldung. Endress+Hauser...
Seite 191: Untermenü "Ereignislogbuch
Anzeige abrufbar. Anzeigeformat • Bei Ereignismeldung der Kategorie (Statussignal) I: Statussignal, Ereignisnummer, Betriebszeit des Auftretens, Ereignistext • Bei Ereignismeldung der Kategorie (Statussignal) F, M, C, S: Diagnoseereignis, Status- symbol, Betriebszeit des Auftretens, Ereignistext Navigation  Diagnose → Ereignislogbuch → Ereignisliste Endress+Hauser...
Seite 192: Untermenü "Geräteinformation
Zeigt die Seriennummer des Messgeräts. Zusätzliche Information Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Die Seriennummer befindet sich auch auf dem Typenschild.
Seite 193: Geräte-Id
 Diagnose → Geräteinfo → Geräte-ID Beschreibung Zeigt die Geräte-ID (Device ID) zur Identifizierung des Geräts in einem HART-Netzwerk. Zusätzliche Information Die Geräte-ID ist neben Gerätetyp und Hersteller-ID ein Teil der eindeutigen Geräteken- nung (Unique ID). Durch die Gerätekennung wird jedes HART-Gerät eindeutig identifiziert. Endress+Hauser...
Seite 194: Gerätetyp
Zeigt den Gerätetyp (Device type), mit dem das Messgerät bei der HART Communication Foundation registriert ist. Zusätzliche Information Hersteller-ID Navigation  Diagnose → Geräteinfo → Hersteller-ID Beschreibung Anzeige der Hersteller-ID (Manufacturer ID), unter der das Messgerät bei der HART Com- munication Foundation registriert ist. Anzeige 2-stellige Hexadezimalzahl Werkseinstellung 0x11 (für Endress+Hauser) Endress+Hauser...
Seite 195: Untermenü "Messwerte
Zeigt linearisierten Füllstand. Zusätzliche Information Die Einheit ist bestimmt durch den Parameter Einheit nach Linearisierung →  150. Ausgangsstrom 1 … 2 Navigation  Diagnose → Messwerte → Ausgangsstrom 1 … 2 Beschreibung Zeigt aktuell berechneten Stromwert des Stromausgangs. Endress+Hauser...
Seite 196: Gemessener Strom 1
Navigation  Diagnose → Messwerte → Gemess. Strom 1 Voraussetzung Nur für Stromausgang 1 Beschreibung Zeigt aktuell gemessenen Stromwert des Stromausgangs. Klemmenspannung 1 Navigation  Diagnose → Messwerte → Klemmenspg. 1 Beschreibung Zeigt aktuelle Klemmenspannung, die am Ausgang anliegt. Endress+Hauser...
Seite 197: Untermenü "Messwertspeicherung
Datenpunkte zyklisch überschrieben, so dass immer die letzten 1000, 500, 333 oder 250 Messwerte im Speicher bleiben (Ringspeicher-Prinzip). Wenn die getroffene Auswahl geändert wird, wird der Inhalt des Messwertspeichers gelöscht. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 198: Speicherintervall
= 1000 ⋅ 3 600 s = 3 600 000 s ≈ 41 d Datenspeicher löschen  Navigation  Diagnose → Messwertspeich. → Daten löschen  Diagnose → Messwertspeich. → Daten löschen Beschreibung Gesamten Datenspeicher löschen. Auswahl • Abbrechen • Daten löschen Werkseinstellung Abbrechen Endress+Hauser...
Seite 199: Anzeige 1
• y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an. Durch gleichzeitiges Drücken von  und  verlässt man das Diagramm und kehrt zum Bedienmenü zurück. Navigation  Diagnose → Messwertspeich. → Anz. 1 … 4. Kanal Endress+Hauser...
Seite 200: Untermenü "Simulation
• Simulation Stromausgang (→  202) • Wert Stromausgang (→  203) Bestimter Zustand des Schaltausgangs • Simulation Schaltausgang (→  203) • Schaltzustand (→  203) Vorliegen eines Alarms Simulation Gerätealarm (→  204) Vorliegen einer bestimmten Diagnosemeldung Simulation Diagnoseereignis (→  204) Endress+Hauser...
Seite 201 Wert Prozessgröße →  202 Simulation Stromausgang 1 … 2 →  202 Wert Stromausgang 1 … 2 →  203 Simulation Schaltausgang →  203 Schaltzustand →  203 Simulation Gerätealarm →  204 Simulation Diagnoseereignis →  204 Endress+Hauser...
Seite 202: Zuordnung Prozessgröße
Wert. Auf diese Weise lässt sich die korrekte Parametrierung des Messgeräts sowie nachgelagerter Steuereinheiten prüfen. Simulation Stromausgang 1 … 2  Navigation  Experte → Diagnose → Simulation → Sim. Stromausg 1 … 2 Beschreibung Simulation des Stromausgangs ein- und ausschalten. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Endress+Hauser...
Seite 203: Wert Stromausgang 1
Simulation des Schaltausgangs ein- und ausschalten. Auswahl • Aus • An Werkseinstellung Schaltzustand  Navigation  Experte → Diagnose → Simulation → Schaltzustand Voraussetzung Simulation Schaltausgang (→  203) = An Beschreibung Momentaner Schaltzustand. Auswahl • Offen • Geschlossen Endress+Hauser...
Seite 204: Simulation Gerätealarm
 Experte → Diagnose → Simulation → Sim. Diagnose Beschreibung Zu simulierendes Diagnoseereignis wählen. Hinweis: Um die Simulation zu beenden: ' A us' wählen. Werkseinstellung Zusätzliche Information Bei Bedienung über Display kann man die Auswahlliste nach der Ereigniskategorie filtern (Parameter Kategorie Diagnoseereignis). Endress+Hauser...
Seite 205: Untermenü "Gerätetest
Echoverlust kommt. Überprüfen Sie den Einbau und die Dielektrizitätskon- stante des Mediums. • Ungeprüft Es hat kein Test stattgefunden. Letzter Test Navigation  Diagnose → Gerätetest → Letzter Test Beschreibung Zeigt Betriebszeit, bei der der letzte Gerätetest durchgeführt wurde. Endress+Hauser...
Seite 206 Zeigt Testergebnis für das Einkopplungssignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Zusätzliche Information Für Einkopplungssignal = Prüfung nicht i. O.: Einbau des Geräts prüfen. Bei nichtmetalli- schen Behältern Metallplatte oder metallischen Flansch verwenden. Endress+Hauser...
Seite 207: Untermenü "Heartbeat
Untermenü "Heartbeat" Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare oder Devi- ceCare. Es enthält die Wizards, welche mit den Anwendungspaketen Heartbeat Veri- fication und Heartbeat Monitoring zur Verfügung stehen. Detaillierte Beschreibung SD01872F Navigation  Diagnose → Heartbeat Endress+Hauser...
Seite 208: Stichwortverzeichnis
Symbole ....... . 90 Ergebnis Gerätetest (Parameter) ....205 Endress+Hauser...
Seite 209 Heartbeat (Untermenü) ..... . 207 Reparaturkonzept ......101 Endress+Hauser...
Seite 210 Einschalten ......65 Zuordnung Diagnoseverhalten (Parameter) ..170 Endress+Hauser...
Seite 211 Zuordnung Status (Parameter) ....170 Zuordnung Stromausgang (Parameter) ..165 Zwischenhöhe (Parameter) ....153 Endress+Hauser...
Seite 212 *71485823* 71485823 www.addresses.endress.com...

Diese Anleitung auch für:

Levelflex fmp57 hart

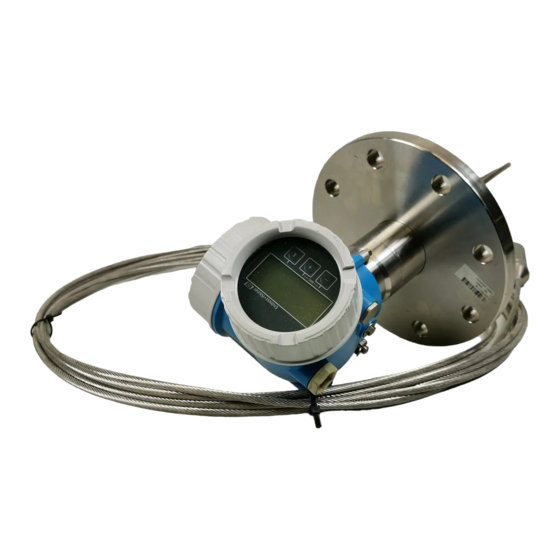

Endress+Hauser Levelflex FMP56 HART Betriebsanleitung

Inhaltsverzeichnis

1 Wichtige Hinweise zum Dokument

2 Grundlegende Sicherheitshin

Weise

3 Produktbeschreibung

4 Warenannahme und Produktidenti

Fizierung

5 Lagerung, Transport

6 Montage

7 Elektrischer Anschluss

8 Bedienmöglichkeiten

9 Systemingetration über HART-Protokoll

10 Inbetriebnahme über Smartblue (App)

11 Inbetriebnahme über Wizard

12 Inbetriebnahme über Bedien

Menü

13 Diagnose und Störungsbehebung

14 Wartung

15 Reparatur

16 Zubehör

17 Bedienmenü

Inhaltsverzeichnis

Linearisierung

Sicherheitseinstellungen

SIL/WHG-Bestätigung

SIL/WHG Deaktivieren

Stichwortverzeichnis

Quicklinks

Kapitel

Verwandte Anleitungen für Endress+Hauser Levelflex FMP56 HART

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP56 HART
