AMI LineTOC
Installation
3.2.
Montage-
anforderungen
3.3.
Probeneinlass
Swagelok-
Montage
Ablassleitung
32

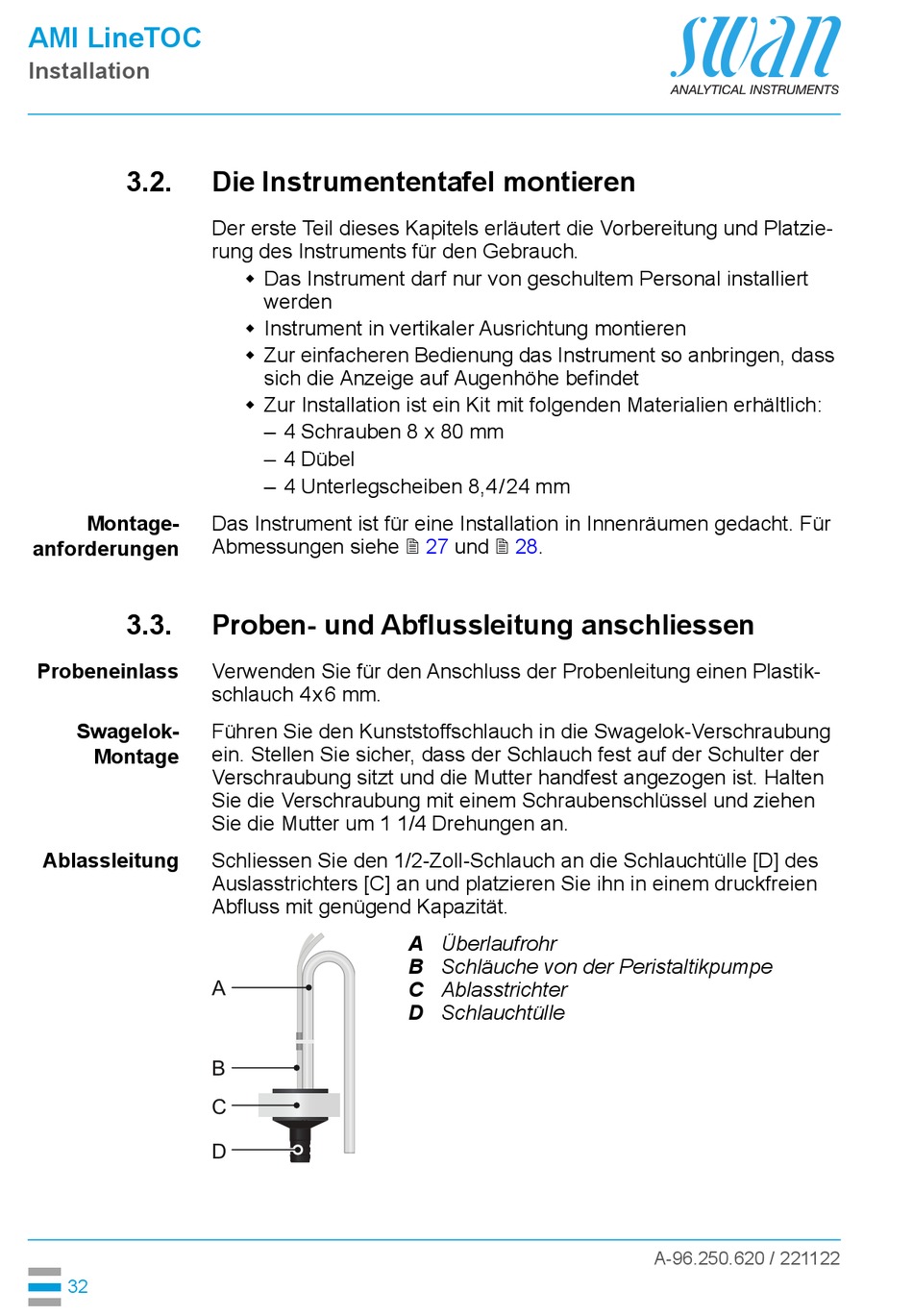

Die Instrumententafel montieren
Der erste Teil dieses Kapitels erläutert die Vorbereitung und Platzie-
rung des Instruments für den Gebrauch.
Das Instrument darf nur von geschultem Personal installiert
werden
Instrument in vertikaler Ausrichtung montieren
Zur einfacheren Bedienung das Instrument so anbringen, dass
sich die Anzeige auf Augenhöhe befindet
Zur Installation ist ein Kit mit folgenden Materialien erhältlich:
– 4 Schrauben 8 x 80 mm
– 4 Dübel
– 4 Unterlegscheiben 8,4/24 mm
Das Instrument ist für eine Installation in Innenräumen gedacht. Für
Abmessungen siehe
Proben- und Abflussleitung anschliessen
Verwenden Sie für den Anschluss der Probenleitung einen Plastik-
schlauch 4x6 mm.
Führen Sie den Kunststoffschlauch in die Swagelok-Verschraubung
ein. Stellen Sie sicher, dass der Schlauch fest auf der Schulter der
Verschraubung sitzt und die Mutter handfest angezogen ist. Halten
Sie die Verschraubung mit einem Schraubenschlüssel und ziehen
Sie die Mutter um 1 1/4 Drehungen an.
Schliessen Sie den 1/2-Zoll-Schlauch an die Schlauchtülle [D] des
Auslasstrichters [C] an und platzieren Sie ihn in einem druckfreien
Abfluss mit genügend Kapazität.
A
B
C
D
27
und 28.
A
Überlaufrohr
B
Schläuche von der Peristaltikpumpe
C
Ablasstrichter
D
Schlauchtülle
A-96.250.620 / 221122
