Inhaltszusammenfassung für Swan AMI pH-Redox
- Seite 1 A-96.250.480 / 161120 Betriebsanleitung Firmware V6.20 und höher AMI pH-Redox...
- Seite 2 Kundenbetreuung Swan unterhält rund um die Welt ein dichtes Vertreternetz mit ausgebildeten Fachkräf- ten. Kontaktieren Sie für technische Fragen die nächste Swan-Vertretung oder direkt den Hersteller: Swan Analytische Instrumente AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-Mail: support@swan.ch Dokumentstatus...
-
Seite 3: Inhaltsverzeichnis
2.3.2 Monitor AMI pH-Redox mit M-Flow ....... . 21 2.4. Einzelkomponenten..........22 2.4.1... - Seite 4 6.5. Qualitätssicherung des Instruments........71 6.5.1 Aktivieren des SWAN-Qualitätssicherungsverfahrens ....72 6.5.2 Vorabtest .
- Seite 5 AMI pH-Redox 6.5.5 Vergleichsmessung abschliessen ....... . . 76 6.6. Längere Betriebsunterbrechungen ........77 Fehlerbehebung .
-
Seite 6: Sicherheitshinweise
Zweck verwendet. Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Softwareprogrammen so- wie aller anwendbaren Sicherheitsvorschriften und -bestimmungen. Aufbewah- Die Betriebsanleitung für das AMI pH-Redox muss in der Nähe des Instruments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren und zu betreiben, müssen... -
Seite 7: Warnhinweise
AMI pH-Redox Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalwörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt. Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz. - Seite 8 AMI pH-Redox Sicherheitshinweise Warnsymbole Die Warnsymbole in dieser Betriebsanleitung haben die folgende Bedeutung: Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.250.480 / 161120...
-
Seite 9: Allgemeine Sicherheitsbestimmungen
Um das Instrument sicher zu installieren und zu betreiben, müs- sen Sie die Anweisungen in diesem Handbuch lesen und verste- hen. WARNUNG Die in diesem Dokument beschriebenen Arbeiten dürfen nur von Personen durchgeführt werden, die von SWAN geschult und au- torisiert wurden. A-96.250.480 / 161120... -
Seite 10: Produktbeschreibung
Rohwasser kann in besonderen Fällen eine Reinigung erforderlich werden. Da Trinkwasser üblicherweise sehr sauber ist, sollten keine Probleme auftreten. Swan bietet eine komplette Monitor-Lösung mit AMI-Messumformer, passender Durchflusszelle, Sensor und, falls notwendig, einen Tem- peratursensor. Alles wird auf eine Montageplatte montiert und getes- tet. - Seite 11 AMI pH-Redox Produktbeschreibung Verfügbare AMI pH-Redox ist in verschiedenen Ausführungen erhältlich. Die Auswahl hängt von der jeweiligen Anwendung ab. Modelle Instrument für Reinstwasser: Monitor AMI pH-Redox mit QV-Flow Durchflusszelle und Sen- soren für Reinstwasser, mit kurzen Kabeln, auf einer Edelstahl- platte montiert.
-
Seite 12: Sicherheitsfunktionen
Die Messkette ist so ausgelegt, dass die Nullspannung bei pH 7 liegt. pH-Elektrode Für AMI pH-Redox sind drei Typen von pH-Elektroden verfügbar. Der Swansensor pH Standard ist eine kombinierte Gelelek- trode für die Verwendung in Trinkwasser und Schwimmbädern. - Seite 13 Beide Elektroden können in einem Gehäuse als kombinierte Elektrode integriert werden. ORP-Elektrode Für den AMI pH-Redox sind drei Typen von Redox (ORP)-Elektro- den verfügbar. Der Swansensor Redox (ORP) Standard ist eine kombinierte Gelelektrode für die Verwendung in Trinkwasser und Schwimmbädern.
- Seite 14 AMI pH-Redox Produktbeschreibung Fluidik Die Durchflusszelle (QV-Flow) besteht aus dem Durchflusszellen- block [E], dem eingebauten Temperatursensor [B], dem Durchfluss- QV-Flow auf regulierventil [D], dem Durchflusssensor [F] dem und dem Stahlplatte Kalibriergefäss [G]. Die Probe fliesst durch den Probeneinlass [C] via Durchflussregulier- ventil [D], den Durchflusssensor [F] und den Durchflusszellenblock [E] ins Kalibriergefäss [G], wo der pH-Wert gemessen wird.
- Seite 15 AMI pH-Redox Produktbeschreibung Fluidik Die Durchflusszelle (M-Flow 10-3PG) besteht aus dem Durchfluss- zellenblock [C] und dem Kalibriergefäss [E]. M-Flow auf Der pH-Sensor [A] und der Temperatursensor [B] werden in den PVC-Platte Durchflusszellenblock [C] geschraubt. Optional kann die Sprühdüse [G] installiert werden, die eine Reini- gung der Sensorspitzen ohne die Sensoren ausbauen zu müssen.
-
Seite 16: Instrumentenspezifikation
AMI pH-Redox Produktbeschreibung 2.2. Instrumentenspezifikation 2.2.1 Spezifikation für AMI pH-Redox mit QV-Flow Strom- AC-Variante: 100–240 VAC (± 10%) versorgung 50/60 Hz (± 5%) DC-Variante: 10–36 VDC Leistungsaufnahme: max. 35 VA Elektronik- Aluminium, mit einem Schutzgrad von IP 66 / NEMA 4X gehäuse... - Seite 17 AMI pH-Redox Produktbeschreibung Abmessungen Montageplatte: Edelstahl QV-Flow Abmessungen: 280 x 850 x 150 mm Schrauben: 4 Stk. 8 mm Durchmesser Gewicht: 12 kg 280 mm / 11.02" 254 mm / 10.00" Exit Enter AMI pH-Redox A-96.250.480 / 161120...
-
Seite 18: Spezifikation Für Ami Ph-Redox Mit M-Flow
AMI pH-Redox Produktbeschreibung 2.2.2 Spezifikation für AMI pH-Redox mit M-Flow Strom- AC-Variante: 100–240 VAC (± 10%) versorgung 50/60 Hz (± 5%) DC-Variante: 10–36 VDC Leistungsaufnahme: max. 35 VA Elektronik- Aluminium, mit einem Schutzgrad von IP 66 / NEMA 4X gehäuse Umgebungstemperatur: -10 bis +50 °C... - Seite 19 AMI pH-Redox Produktbeschreibung Abmessungen Montageplatte: PVC weiss M-Flow Abmessungen: 280 x 850 x 150 mm Schrauben: 6 Stk. 5 mm oder 6 mm Durchmesser Gewicht: 9 kg 280 mm / 11.02" 254 mm / 10.00" Exit Enter AMI pH-Redox 30 mm / 1.18"...
-

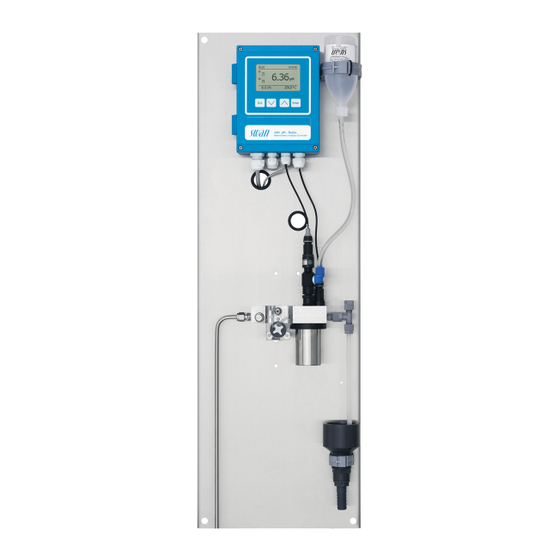

Seite 20: Übersicht Über Das Instrument
AMI pH-Redox Produktbeschreibung 2.3. Übersicht über das Instrument 2.3.1 Monitor AMI pH-Redox mit QV-Flow KCl-Flasche Kalibriergefäss Messumformer Durchflusssensor Montageplatte Probeneinlass pH-/Redox-Sensor Probenauslass Temperatursensor Abfluss Durchflusszelle A-96.250.480 / 161120... -
Seite 21: Monitor Ami Ph-Redox Mit M-Flow
AMI pH-Redox Produktbeschreibung 2.3.2 Monitor AMI pH-Redox mit M-Flow Montageplatte Durchflusszellenblock Messumformer Kalibriergefäss Blindstopfen für Probenauslass Sprühdüseneinlass Abfluss Temperatursensor DeltaT-Flusssensor (optional) pH-Sensor Probeneinlass A-96.250.480 / 161120... -
Seite 22: Einzelkomponenten
AMI pH-Redox Produktbeschreibung 2.4. Einzelkomponenten 2.4.1 AMI pH-Redox-Messumformer Elektronischer Messumformer und Regler zur Messung des pH- oder Redox-Werts. 18.5 Abmessungen Breite: 140 mm Höhe: 180 mm Tiefe: 70 mm Gewicht: 1,5 kg Spezifikatio- Elektronikgehäuse: Aluminiumguss Schutzgrad: IP 66/NEMA 4X Display: hintergrundbeleuchtetes LCD, 75 x 45 mm Elektrische Anschlüsse:... -
Seite 23: Durchflusszelle M-Flow 10-3Pg
AMI pH-Redox Produktbeschreibung 2.4.2 Durchflusszelle M-Flow 10-3PG Durchflusszelle für Trinkwasseranwendungen für die Installation von drei Sensoren, z.B. ein pH-, Redoxsensor, ein Referenzsensor und ein Temperatursensor. Sensorreinigung optional erhältlich. Anschlüsse Probenein-/auslass: Winkel-Schlauchtülle G 1/4-Zoll-Gewinde Reinigungswasser: G 1/4-Zoll-Gewinde Sensor: Schraubverbindung: PG 13.5 mm... -
Seite 24: Durchflusszelle Qv-Flow Ss316L Phrt
AMI pH-Redox Produktbeschreibung 2.4.3 Durchflusszelle QV-Flow SS316L pHRT Durchflusszelle aus Edelstahl SS316L mit eingebautem Pt1000 Tempe- ratursensor und einem Swagelok-Anschluss für ein 1/4-Zoll-Rohr. Mit Durchflussmessung und Nadelventil. Es können zwei Sensoren eingebaut werden, z.B. ein pH- oder Redox Sensor und ein Referenzsensor. Empfohlen wird die Verwendung des Sensors pH/Redox SI. -
Seite 25: Durchflusszelle B-Flow Is1000
AMI pH-Redox Produktbeschreibung 2.4.4 Durchflusszelle B-Flow IS1000 Edelstahl-Durchflusszelle für 2 Sensoren mit integriertem Pt1000 Temperatursensor. Geeignet für alle Sensoren mit PG 13.5 Schraub- kopf und einer maximalen Schaftlänge von 120 mm. 120 198 Technische Probenein-/auslass: G 1/4-Zoll-Gewinde Daten Betriebstemperatur Durchflusszelle: bis 130 °C... -
Seite 26: Swansensor Ph Und Redox Standard
AMI pH-Redox Produktbeschreibung 2.4.5 Swansensor pH und Redox Standard Kombinierte Elektrode zur Verwendung für Trinkwasser und Schwimmbäder. 120 ± 2 Ø 12 pH-Sensor Sensorkabel mit Redox-Sensor Stecker Spezifikatio- Betriebs-/Messbereich: 1 bis 13 pH nen pH-Sensor Betriebstemperatur: 0–50 °C Druck: <2 bar Leitfähigkeit Messmedium:... -
Seite 27: Swansensor Ph Und Redox Ay
AMI pH-Redox Produktbeschreibung 2.4.6 Swansensor pH und Redox AY Kombinierte Gelelektrode für die Verwendung im Abwasser dank zu- sätzlichem Salzvorrat. 120 ± 2 Ø 12 pH-Sensor Redox-Sensor Sensorkabel mit Stecker Spezifikatio- Betriebs-/Messbereich: 1 bis 13 pH nen pH-Sensor Betriebstemperatur: 0–50 °C Druck: <2 bar... -
Seite 28: Swansensor Ph Und Redox Si
AMI pH-Redox Produktbeschreibung 2.4.7 Swansensor pH und Redox SI pH-/Redox-Elektrode mit Referenzelektrode zur Messung des pH-/ Redox-Werts in Kraftwerken. pH-Sensor Redox-Sensor Spezifikatio- Betriebs-/Messbereich: 1 bis 12 pH nen pH-Sensor Betriebstemperatur: 0–50 °C Elektrolyt: KCl, 3.5 M Druck: druckfrei Leitfähigkeit Messmedium: 0.055 µS/cm... -
Seite 29: Swansensor Ph Und Redox Fl
AMI pH-Redox Produktbeschreibung 2.4.8 Swansensor pH und Redox FL Elektrode zur Messung des pH-Werts bzw. Redox-Potenzials in Reinstwasser. Kann nur zusammen mit Swansensor Reference FL verwendet werden. 120 ± 2 Ø 12 pH-Sensor ORP-Sensor Sensorkabel mit Stecker Spezifikatio- Betriebs-/Messbereich: 1 bis 12 pH... -
Seite 30: Swansensor Reference Fl
AMI pH-Redox Produktbeschreibung 2.4.9 Swansensor Reference FL Swansensor Referenz FL, Referenzelektrode für Swansensor pH FL oder Swansensor Redox FL. Spezifikatio- Referenzsystem: Ag/AgCl Elektrolyt: KCl, 3.5 M Betriebstemperatur: 0–50 °C Druck: druckfrei Mindest-Leitfähigkeit: min. 0.055 µS /cm Anschluss: Stecker PG 13.5... -
Seite 31: Swansensor Deltat
AMI pH-Redox Produktbeschreibung 2.4.10 Swansensor DeltaT Kalorimetrischer Durchflussmesser, der mit dem Prinzip der Wärme- ableitung arbeitet. Zur Anwendung mit Trink-, Oberflächen- und Ab- wasser. Spezifikatio- Messbereich/Durchflussrate: 0–40 l/h Genauigkeit: ±20% Ansprechzeit t ca. 1 min Probentemperatur: 5–35 °C Probenein-/auslass: für Schlauchdurchmesser 10–11 mm Max. -
Seite 32: Installation
AMI pH-Redox Installation Installation 3.1. Installations-Checkliste Monitore Standort- AC-Variante: 100–240 VAC (±10%), 50/60 Hz (±5%) anforderungen DC-Variante: 10–36 VDC Stromaufnahme: 35 VA Maximum Anschluss an Schutzerde erforderlich. Probenleitung mit genügend Durchfluss und Druck (siehe Instru- mentenspezifikation, S. 16). Installation Instrument in vertikaler Ausrichtung montieren. Die Anzeige sollte sich auf Augenhöhe befinden. -
Seite 33: Die Instrumententafel Montieren
AMI pH-Redox Installation 3.2. Die Instrumententafel montieren Der erste Teil dieses Kapitels erläutert die Vorbereitung und Platzie- rung des Instruments für den Gebrauch. Das Instrument darf nur von geschultem Personal installiert werden Instrument in vertikaler Ausrichtung montieren Zur einfacheren Bedienung das Instrument so anbringen, dass sich die Anzeige auf Augenhöhe befindet... -
Seite 34: Probenein- Und -Auslassleitung Anschliessen
AMI pH-Redox Installation 3.3. Probenein- und -auslassleitung anschliessen 3.3.1 Serto-Anschluss Edelstahl Vorbereitung Rohr ablängen und entgraten. Es sollte auf einer Länge von 1,5 x Rohrdurchmesser vom Ende gerade und ohne Beschädigungen sein. Bei der Montage/Neumontage von grösseren Anschlussstutzen (Ge- winde, Klemmring) sollte mit Schmieröl, MoS2, Teflon etc. -
Seite 35: Durchflusszelle Qv-Flow
AMI pH-Redox Installation 3.4. Durchflusszelle QV-Flow 3.4.1 Swansensor pH oder Redox SI installieren Der pH- und Redox-Sensor werden separat geliefert und nach der Installation des Monitors in die Durchflusszelle eingesetzt. Sie sind mit einer mit KCI gefüllten Kappe geschützt. ACHTUNG Zerbrechliche Teile Der pH- und Redox-Sensor sind zerbrechlich. - Seite 36 AMI pH-Redox Installation Den Sensor Diese Anweisung gilt für den pH- und Redox-Sensor gleichermassen. installieren KCl-Flasche Blindstopfen Steckerkappe Sensor KCl-Zufuhrschlauch Durchflusszellenblock QV-Flow Dosierspitze Schutzkappe Stecker Kalibriergefäss 1 Blindstopfen [F] von der Durchflusszelle abschrauben und ab- nehmen. 2 Die Schutzkappe [I] vorsichtig von der Sensorspitze entfernen.
-
Seite 37: Adapterset
AMI pH-Redox Installation 9 KCI-Zufuhrschlauch mit der Dosierspitze der KCI-Flasche verbin- den. 10 KCI-Flasche im Halter der Montageplatte installieren. 11 KCl-Flasche unten punktieren. 12 Sensorkabel mit dem AMI-Messumformer verbinden. Siehe dazu Den Swansensor anschliessen, S. 3.4.2 Adapterset Um Sensoren mit einer Schaftlänge von 120 mm in die Durchfluss- zelle einbauen zu können, ist ein Adapterset erhältlich. -
Seite 38: Durchflusszelle M-Flow
AMI pH-Redox Installation Einen Sensor mit der Schaftlänge von 120 mm installieren: 1 Den Blindstopfen [F] aus dem Durchfusszellenblock schrauben. 2 Die Schutzkappe [J], vorsichtig im Uhrzeigersinn drehend, von der Sensorspitze abziehen. 3 Die Sensorspitze mit sauberem Wasser abspülen. 4 Die Diestanzhülse [C] bis zum Anschlag über den Sensorschaft schieben und die Fixierschraube leicht anziehen. - Seite 39 AMI pH-Redox Installation Den Sensor Diese Anweisung gilt für den pH- und Redox-Sensor gleichermassen. Installieren Steckerkappe Schutzkappe Stecker Durchflusszellenblock Sensor Kalibriergefäss 1 Die Schutzkappe [D] vorsichtig von der Sensorspitze entfernen. Dazu die Kappe im Uhrzeigersinn drehen. 2 Die Sensorspitze mit klarem Wasser spülen.
-
Seite 40: Den Swansensor Anschliessen
AMI pH-Redox Installation 3.6. Den Swansensor anschliessen Das Koaxialkabel des Sensorsteckers besteht aus dem Innenleiter [B] (blau) und der Kabelabschirmung [C] (weiss). Beim Anschliessen des Kabels darauf achten, Abschirmung und Innenleiter nicht zu ver- wechseln. Koaxialkabel Innenleiter Abschirmung Klemmen oder Stecker... -
Seite 41: Den Swansensor Deltat (Option) Installieren
AMI pH-Redox Installation 3.7. Den Swansensor deltaT (Option) installieren Bei der folgenden Beschreibung wird davon ausgegangen, dass die Installation des deltaT-Sensors nach Inbetriebnahme des Monitors erfolgt. Der deltaT-Sensor muss senkrecht installiert werden. Der Probenein- lass [F] und die Kabelverschraubung müssen nach unten schauen. Um eine laminare Strömung durch den deltaT-Sensor zu gewährleisten,... - Seite 42 AMI pH-Redox Installation Vor der Installation des deltaT-Sensors den Betrieb unterbrechen. Siehe dazu Abschnitt Betriebs-Stopp zwecks Wartung, S. 1 deltaT-Sensor [E] vertikal an die Montageplatte [A] schrauben. 2 Probeneinlassschlauch an die Schlauchtülle [F] des deltaT-Sen- soreinlasses anschliessen. 3 Mit dem im Installationskit des deltaT-Sensors enthaltenen Schlauch [B] die Schlauchtülle [D] am deltaT-Sensorauslass mit...
-
Seite 43: Sprühdüse (Option) In Die M-Flow Zelle Einbauen
AMI pH-Redox Installation 3.8. Sprühdüse (Option) in die M-Flow Zelle einbauen open close Durchflusszellenblock Ansicht von unten Schlauchtülle Durchflusszellenb Einlass Reinigungslösung Gewindebohrung für lock Befestigungsschraube Sprühdüse Blindstopfen Kalibriergefäss Die optionale Sprühdüse wie folgt Installieren: 1 Betrieb gemäss Abschnitt Betriebs-Stopp zwecks Wartung, S. 63 unterbrechen. -
Seite 44: Die Unidip-Armatur Installieren
AMI pH-Redox Installation 3.9. Die UNIDIP-Armatur installieren Ausführliche Anweisungen zur Installation von pH-/Redox-Sensoren finden Sie im UNIDIP-Handbuch. Um das Eindringen von Wasser in die UNIDIP-Armatur zu verhin- dern, müssen alle Oberflächen und O-Ringe sauber sein. Wasser in der UNIDIP-Armatur kann zur Korrosion der Kabel und dadurch zu falschen Messwerten führen. -
Seite 45: Elektrische Anschlüsse
AMI pH-Redox Installation 3.10. Elektrische Anschlüsse WARNUNG Gefahr durch elektrischen Stromschlag Schalten Sie das Instrument vor Arbeiten an elektrischen Bau- teilen immer aus. Erdungsanforderungen: Schliessen Sie das Instrument nur an eine geerdete Steckdose an. Stellen Sie vor der Inbetriebnahme sicher, dass die Netzspan- nung vor Ort mit den Spezifikationen des Instruments überein-... -
Seite 46: Fremdspannung
AMI pH-Redox Installation WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schaltkon- takt 1 oder 2 bzw. einen Sammelstörkontakt angeschlossene Ge- räte können elektrische Schläge verursachen. Vor der Fortführung der Installation müssen Geräte, die an fol- gende Kontakte angeschlossen sind vom Netz getrennt wer- den: –... -
Seite 47: Anschlussdiagramm
AMI pH-Redox Installation 3.10.1 Anschlussdiagramm ACHTUNG Nur die in diesem Diagramm dargestellten Klemmen und nur zu dem vorgesehenen Zweck verwenden. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigungen oder Verletzungen führen. A-96.250.480 / 161120... -
Seite 48: Stromversorgung
Brandschutzklasse FV1 entsprechen Die Hauptversorgung muss mit einem externen Schalter oder einem Schutzschalter ausgestattet sein, der – in der Nähe des Instruments liegt – für den Bediener einfach zugänglich ist – als Unterbrecher für AMI pH-Redox markiert ist A-96.250.480 / 161120... -
Seite 49: Schaltkontakte
AMI pH-Redox Installation 3.11. Schaltkontakte 3.11.1 Schalteingang Hinweis: Verwenden Sie nur potenzialfreie (trockene) Kontakte. Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und dem Widerstand des Relais) muss kleiner als 50 Ω sein. Klemmen 16/42 Nähere Informationen zur Programmierung finden Sie in Programm- liste und Erläuterungen, S. -
Seite 50: Schaltausgang 1 Und 2
AMI pH-Redox Installation 3.11.3 Schaltausgang 1 und 2 Hinweis: Maximalbelastung 1 A/250 VAC Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma- lerweise offen» oder «normalerweise geschlossen» konfiguriert wer- den. Standard für beide Schaltausgänge ist «normalerweise offen». Um einen Schaltausgang als «normalerweise geschlossen» zu kon- figurieren, den Jumper in die obere Position setzen. - Seite 51 AMI pH-Redox Installation ACHTUNG Mögliche Beschädigung der Schaltkontakte im AMI Messumformer verursacht durch hohe induktive Last Stark induktive oder direkt gesteuerte Lasten (Magnetventile, Do- sierpumpen) können die Schaltkontakte zerstören. Um induktive Lasten >0,1 A zu schalten, eine AMI Relaisbox oder ein passendes Hochstromrelais verwenden.
-
Seite 52: Signalausgänge
AMI pH-Redox Installation 3.12. Signalausgänge 3.12.1 Signalausgänge 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω Werden Signale an zwei verschiedene Empfänger gesendet, einen Signaltrenner (loop isolator) verwenden. Signalausgang 1: Klemmen 14 (+) und 13 (−) Signalausgang 2: Klemmen 15 (+) und 13 (−) Für nähere Informationen siehe... -
Seite 53: Signalausgang 3
AMI pH-Redox Installation 3.13.1 Signalausgang 3 Klemmen 38 (+) und 37 (-). Erfordert die Zusatzplatine für den dritten Signalausgang 0/4 - 20 mA. Der dritte Signalausgang kann als Stromquelle oder als Stromsenke verwendet werden (über Schalter [A] auswählbar). Nähere Informatio- nen finden Sie in den dazugehörigen Installationsanweisungen... -
Seite 54: Hart-Schnittstelle
AMI pH-Redox Installation 3.13.3 HART-Schnittstelle Klemmen 38 (+) und 37 (-). Die HART-Schnittstelle ermöglicht Kommunikation über das HART- Protokoll. Nähere Informationen finden Sie in der HART-Anleitung. HART-Schnittstelle 3.13.4 USB-Schnittstelle Die USB-Schnittstelle wird zum Speichern von Logger-Daten und für Firmware-Uploads verwendet. Nähere Informationen finden Sie in den dazugehörigen Installationsanweisungen. -
Seite 55: Das Instrument Einrichten
Das Instrument sollte vor der ORP-Kalibrierung mindestens 1 Stunde lang betrieben werden. Näheres hierzu unter kalibrieren Kalibrierung, S. Pufferwerte Bitte beachten Sie, dass diese Liste nur für Swan Puffer gilt. Bei Ver- wendung von anderen Puffern wenden Sie sich an den Hersteller. einstellen A-96.250.480 / 161120... - Seite 56 AMI pH-Redox Das Instrument einrichten Die Temperaturkurven für die Pufferlösungen für: Lösung 1 = pH 7 Lösung 2 = pH 9 sind bereits in der Messumformer-Firmware implementiert. Zur Programmierung der Temperaturkurve für Pufferlösung pH 4 einfach Lösung 2 überschreiben.
-
Seite 57: Den Deltat-Sensor (Option) Justieren
AMI pH-Redox Das Instrument einrichten 4.3. Den deltaT-Sensor (Option) justieren Die Messgenauigkeit der Durchflussmessung hängt von der Umge- bungstemperatur am Messort ab. Der deltaT-Sensor ist Werkkalib- riert bei einer Temperatur von 20 °C (Messgenauigkeit ± 20%). Ist die Umgebungstemperatur höher oder tiefer, kann der deltaT-Sensor justiert werden. -
Seite 58: Betrieb
AMI pH-Redox Betrieb Betrieb 5.1. Funktion der Tasten Exit Enter um das Menü zu verlassen oder den Befehl abzubrechen (ohne Änderungen zu speichern) um zur vorherigen Menüebene zurückzukehren um sich in einer Menüliste ABWÄRTS zu bewegen und Werte zu verringern um sich in einer Menüliste AUFWÄRTS zu bewegen und... -
Seite 59: Messwerte Und Symbole Am Display
AMI pH-Redox Betrieb 5.2. Messwerte und Symbole am Display Display 15:20:18 8.45 6.5 l/h 24.8°C Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unterbro- chen (zeigt Status der Signalausgänge) B ERROR... -
Seite 60: Aufbau Der Software
Normalerweise pass- wortgeschützt und durch Prozess-Bediener verwal- tet. Menü 5: Installation Installation Zur Erstinbetriebnahme des Instruments und Einstel- Sensoren lung aller Instrumentenparameter durch autorisierte Signalausgänge SWAN-Techniker. Kann durch ein Passwort ge- Schaltkontakte schützt werden. Diverses Schnittstelle A-96.250.480 / 161120... -
Seite 61: Parameter Und Werte Ändern
AMI pH-Redox Betrieb 5.4. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken. -
Seite 62: Wartung
AMI pH-Redox Wartung Wartung 6.1. Wartungstabelle Swansensor pH/Swansensor Redox (ORP) Viertel- pH-Sensor kalibrieren. jährlich Prüfen, ob das Verfallsdatum der Pufferlösung abgelaufen ist. Falls nötig Sensor reinigen. Jährlich Sensor ersetzen. Swansensor pH AY/Swansensor Redox (ORP) AY Zweimal Sensor reinigen. pro Monat Monatlich pH-Sensor kalibrieren. -
Seite 63: Betriebs-Stopp Zwecks Wartung
AMI pH-Redox Wartung 6.2. Betriebs-Stopp zwecks Wartung 1 Probenfluss abstellen. 2 Instrument vom Netz trennen. 6.3. Wartung der Sensoren WARNUNG Chemikalien können toxisch, ätzend oder brennbar sein. Zuerst die Sicherheitsdatenblätter lesen. Reagenzien dürfen nur von Personen vorbereitet werden, die über Erfahrung mit gefährlichen Chemikalien verfügen. - Seite 64 AMI pH-Redox Wartung Sensoren So entfernen Sie die Sensoren aus der Durchflusszelle: ausbauen 1 Stecker [A] vom Sensor [B] abschrauben. 2 Die Überwurfschraube [C] des Sensors [B] lösen und den Sensor aus der Durchflusszelle nehmen. Stecker Überwurfschraube Sensor Durchflusszellenblock pH-Sensor 1 Falls notwendig, den Sensorschaft und die grüne Spitze vorsich-...
- Seite 65 AMI pH-Redox Wartung Referenz- 1 Falls notwendig, Schmutz vorsichtig mit einem weichen feuchten Tuch abreiben. sensor reinigen 2 Kappe des Referenzsensors etwas lösen und 5 ml heraus- fliessen lassen. Fest verschlossene Sensorkappe Leicht geöffnete Sensorkappe 3 Sensorkappe handfest anziehen. 4 Die Sensorspitze sorgfältig mit klarem Wasser spülen.
-
Seite 66: Ph-/Orp Standard- Oder Ay-Sensoren Reinigen
AMI pH-Redox Wartung 6.3.2 pH-/ORP Standard- oder AY-Sensoren reinigen Diese Anweisung gilt für: den pH Standard- oder AY-Sensor und den Redox Standard- oder AY-Sensor Die Sensoren So entfernen Sie die Sensoren aus der Durchflusszelle: ausbauen 1 Stecker [A] vom Sensor [B] abnehmen. - Seite 67 AMI pH-Redox Wartung pH-Sensor 1 Falls notwendig, den Sensorschaft und die grüne Spitze vorsichtig mit einem sauberen weichen und feuchten Tuch reinigen. reinigen 2 Fettrückstände mit Alkohol und weichem Tuch entfernen. 3 Ist der Sensor extrem verschmutzt, ca. 1 min lang in 1% ver- dünnte Salzsäure legen.
-
Seite 68: Kalibrierung
AMI pH-Redox Wartung 6.4. Kalibrierung Prozess-pH- Die Prozesskalibrierung basiert auf einer Vergleichsmessung des Instruments mit einem kalibrierten Vergleichssensor. Führen Sie eine Kalibrierung gültige Messung mit dem kalibrierten Vergleichssensor durch. Ver- gleichen Sie dann den Messwert mit dem Instrument und geben Sie ggf. -
Seite 69: Mögliche Fehlermeldung
AMI pH-Redox Wartung ments verglichen und ggf. der korrekte Messwert im Menü <Wartung/Prozess-Kal.> des Online-Instruments eingegeben. Hinweis: Für eine zuverlässige Prozesskalibration müssen die Prozesswerte stabil sein. Die Abweichung der Messwerte wird als Offset in mV angezeigt. <Speichern> wählen und [Enter] drücken, um den korrekten Mess- wert zu speichern. - Seite 70 AMI pH-Redox Wartung Standard pH/ 1 Zum Menü <Wartung / Kalibrie- Wartung ORP- rung> navigieren. Kalibrierung Kalibrierung Enter 2 [Enter] drücken. Simulation Uhr stellen 01.06.14 15:30:22 3 pH Sensor von der Durchflusszelle Enter abnehmen. 4 Den Anweisungen auf dem Bild- Elektrode 1 3.1.2...
-
Seite 71: Qualitätssicherung Des Instruments
AMI pH-Redox Wartung 6.5. Qualitätssicherung des Instruments Jedes SWAN Online-Instrument ist mit integrierten, autonomen Qua- litätssicherungsfunktionen ausgestattet, mit denen die Plausibilität der durchgeführten Messungen geprüft wird. Für AMI pH-Redox sind dies: Kontinuierliche Überwachung des Probenflusses Kontinuierliche Überwachung der Temperatur im Mess- umformergehäuse... -
Seite 72: Aktivieren Des Swan-Qualitätssicherungsverfahrens
AMI pH-Redox Wartung Grenzwerte und Intervalle für AMI pH-Redox Max. Abweichung Max. Abweichung Mindest- Qualitätsstufe Temperatur [°C] Messergebnis [%] Wartungsintervall 0: Aus 0,5 °C 1: Trend Jährlich 0,4 °C 2: Standard Vierteljährlich 0,3 °C 3: Kritisch Monatlich 0–2 °C 0–20% 4: Benutzer Jährlich, vierteljähr-... -
Seite 73: Vorabtest
Mindest-Betriebszeit: 20 Stunden. – Temperaturkompensation deaktivieren (auf «Keine» einstellen) Online-Instrument: Monitor AMI pH-Redox: – Einwandfreier Zustand; Flusszelle partikelfrei; Sensoroberfläche sauber. – Meldungs-Liste prüfen; Liste (Menü 1.3) auf häufige Alarme (z. B. Flussalarme) prüfen. Vor dem Start des Verfahrens Ursachen für solche Alarme beheben. - Seite 74 1 Probenfluss zum AMI pH-Redox durch Schliessen des jeweiligen Ventils, z. B. Rückdruckregler, der Probenvorbereitung oder des Regelventils der Durchflusszelle unterbrechen. 2 Probenleitung von Monitor AMI pH-Redox [A] mit dem Proben- einlass des Referenzinstruments AMI INSPECTOR pH verbin- den. Den mitgelieferten FEP-Schlauch verwenden.
-
Seite 75: Durchführen Der Vergleichsmessung
AMI pH-Redox Wartung 6.5.4 Durchführen der Vergleichsmessung Die Vergleichsmessung erfolgt menügeführt. Wählen Sie dazu die Qualitätssicherung in Menü 3.4 von Monitor AMI pH-Redox. Hinweis: Die Temperaturkompensation wird während der Vergleichsmessung automatisch deaktiviert. 5 Die Instrumente anschliessen, Qualitätssicherung 3.5.5 siehe Die Instrumente anschlies- - Vorbereitungen ausführen... -
Seite 76: Vergleichsmessung Abschliessen
AMI pH-Redox Wartung 6.5.5 Vergleichsmessung abschliessen 1 Probenfluss zu AMI pH-Redox durch Schliessen des jeweiligen Ventils, z. B. Rückdruckregler, Probenvorbereitung oder Regel- ventil der Durchflusszelle unterbrechen. 2 Regelventil zum AMI Inspector schliessen. 3 AMI Inspector trennen. Dazu Zuleitungen entfernen und Proben- auslass des Monitors AMI pH-Redox wieder mit dem Probenaus- lasstrichter verbinden. -
Seite 77: Längere Betriebsunterbrechungen
AMI pH-Redox Wartung 6.6. Längere Betriebsunterbrechungen 1 Unterbrechen Sie den Probenfluss. 2 Instrument vom Netz trennen. 3 Stecker lösen und von den Sensoren abnehmen. 4 Steckerkappen aufsetzen. 5 Sensoren aus der Durchflusszelle nehmen. 6 Falls vorhanden, KCI-Flasche aus der Halterung nehmen. -
Seite 78: Fehlerbehebung
AMI pH-Redox Fehlerbehebung Fehlerbehebung 7.1. Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein pro- grammierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch. - Seite 79 AMI pH-Redox Fehlerbehebung Fehler Beschreibung Korrekturmassnahmen – Prozess überprüfen E001 Alarm hoch – Programmierte Werte überprüfen, siehe 5.3.1.1.1, S. 98 – Prozess überprüfen E002 Alarm tief – Programmierte Werte überprüfen, siehe 5.3.1.1.25, S. 98 – Prozess überprüfen E007 Probentemp. hoch –...
- Seite 80 AMI pH-Redox Fehlerbehebung Fehler Beschreibung Korrekturmassnahmen – Gehäuse-/Umgebungstemperatur E014 Gehäusetemp. tief prüfen – Programmierte Werte überprüfen, siehe 5.3.1.5, S. 99 – Steuergerät oder Programmierung in E017 Ueberw.zeit Installation/Schaltkontakte/ überprüfen siehe 5.3.2 und 5.3.3, S. 99 – Perform QA Procedure using reference E018 Qualitätssicherung...
-
Seite 81: Sicherungen Auswechseln
AMI pH-Redox Fehlerbehebung 7.2. Sicherungen auswechseln WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schaltkon- takt 1 oder 2 bzw. am Sammelstörkontakt angeschlossene Gerä- te können elektrische Schläge verursachen. Vor der Fortführung der Installation müssen Geräte, die an fol-... -
Seite 82: Programmübersicht
AMI pH-Redox Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, S. Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Passwort- schutz möglich. Es können keine Einstellungen geändert wer- den. -
Seite 83: Diagnose (Hauptmenü 2)
AMI pH-Redox Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation Bezeichnung AMI pH/Redox *Menünummern 2.1* Version V6.20-06/16 Werksprüfung 2.1.3.1* Gerät 2.1.3* Hauptplatine Front-End Betriebszeit 2.1.4.1* Jahre, Tage, Stunden, Minuten, Sekunden 2.1.4* Sensoren Elektrode Messwert pH 2.2* 2.2.1* (Rohwert) mV Kal. History 2.2.1.5.1* Nummer 2.2.1.5*... -
Seite 84: Wartung (Hauptmenü 3)
AMI pH-Redox Programmübersicht 8.3. Wartung (Hauptmenü 3) Kalibrierung Prozess-pH 3.1.1.4* *Menünummern Prozess-pH 3.1* 3.1.1* Standard-pH 3.1.2.5* Standard-pH 3.1.2* Simulation 3.2.1* Sammelstörkontakt 3.2* 3.2.2* Schaltausgang 1 Schaltausgang 2 3.2.3* 3.2.4* Signalausgang 1 3.2.5* Signalausgang 2 Uhr stellen (Datum), (Uhrzeit) 3.3* Qualitätssicherung (Wenn aktiviert) 3.4*... -
Seite 85: Installation (Hauptmenü 5)
AMI pH-Redox Programmübersicht 8.5. Installation (Hauptmenü 5) Sensoren Durchfluss 5.1.1.1* *Menünummern Durchflussmessung 5.1* 5.1.1* Parameter Sensortyp 5.1.2.1* 5.1.2* 5.1.2.2* Sensor Check Temperatur 5.1.3.1* Temp. Sensor 5.1.3 5.1.3.21* Bezugstemp. Temp. Kompensation Komp. 5.1.3.3.1* 5.1.3.3* Kalibrierlösungen Lösung 1 5.1.40.1.1 – 10* Bei 0 °C –50 °C 5.1.40... - Seite 86 AMI pH-Redox Programmübersicht Schalteingang 5.3.4.1* *Menünummern Aktiv 5.3.4* 5.3.4.2* Signalausgänge 5.3.4.3* Ausgänge/Regler Fehler 5.3.4.4* 5.3.4.5* Verzögerung Diverses 5.4.1* Sprache 5.4* 5.4.2* Werkseinstellung 5.4.3* Firmware laden Passwort Meldungen 5.4.4.1* 5.4.4* 5.4.4.2* Wartung 5.4.4.3* Betrieb 5.4.4.4* Installation 5.4.5* ID Probe Überw. Signalausgang 5.4.6*...
-
Seite 87: Programmliste Und Erläuterungen
AMI pH-Redox Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Anliegende Fehler 1.1.5 Zeigt eine Liste mit aktuellen Fehlern und Statuszuständen (aktiv, bestätigt). Wird ein aktiver Fehler bestätigt, wird der Sammelstörkon- takt wieder aktiviert. Wird ein Fehler gelöscht, wird er in die Mel- dungsliste verschoben. - Seite 88 AMI pH-Redox Programmliste und Erläuterungen 2.2.2 Verschiedenes: 2.2.2.1 Gehäusetemp.: aktuelle Temperatur in °C innerhalb des Messumfor- mers. 2.2.3 QS History: Prüfen der QS-Werte (QS-Prüfung) der letzten Quali- tätssicherungsmessungen. Anzahl: Zähler der Anzahl QS-Messungen Datum, Zeit: Zeitpunkt einer der <Anzahl> zugeordneten QS-Messung Abweichung: Die pH Abweichung der Online-Messung zur...
-
Seite 89: Wartung
AMI pH-Redox Programmliste und Erläuterungen 2.3.320 ID Probe: wie 2.3.301 Temperatur: aktuelle Temperatur in °C (Pt1000) Rohwert in Ohm. deltaT 1: Temperatur gemessen am deltaT-Sensor Probeneinlass. deltaT 2: Temperatur gemessen am deltaT-Sensor Probenauslass. 2.4 E/A-Zustand Zeigt den aktuellen Status aller Ein- und Ausgänge an. -
Seite 90: Uhr Stellen
AMI pH-Redox Programmliste und Erläuterungen 3.2 Simulation Um den Wert eines Schaltausgangs anzuzeigen, Sammelstörkontakt, Schaltausgang 1 oder 2 Signalausgang 1 oder 2 mit der Taste [ ] oder [ ] auswählen. [Enter] drücken. Den Wert/Zustand des ausgewählten Objekts mit den Tasten [ oder [ ] ändern. -
Seite 91: Installation
AMI pH-Redox Programmliste und Erläuterungen 4.3 Logger Das Instrument verfügt über einen internen Logger. Die Logger-Da- ten können über einen USB-Stick auf einen PC kopiert werden, falls die optionale USB-Schnittstelle installiert ist. Der Logger kann ca. 1500 Datensätze speichern. Die Datensätze bestehen aus: Datum, Uhrzeit, Alarmen, pH- oder Redox-Wert, Roh- wert (mV), Gehäusetemperatur, Durchfluss. - Seite 92 Reinstwasser Koeffizient für Reinstwasser 5.1.40 Kalibrierlösungen: Für SWAN Lösung 1, pH 7 und SWAN Lösung 2, pH 9 wird eine Temperaturkurve programmiert. Wenn Sie Ihre eigenen Lösungen verwenden möchten, können Sie diese Kur- ve entsprechend anpassen. 5.1.5.1 Lösung 1: Weisen Sie den pH-Messwert der entsprechenden Tem-...
-
Seite 93: Qualitätssicherung (Nur Für Die Ph-Messung Verfügbar)
AMI pH-Redox Programmliste und Erläuterungen 5.1.5 Qualitätssicherung (nur für die pH-Messung verfügbar) 5.1.5.1 Stufe: Qualitätsstufe wählen: Qualitätsstufe 0: off Qualitätssicherung deaktiviert. 1: Trend Siehe Qualitätssicherungsstufe, S. 71 2: Standard Siehe Qualitätssicherungsstufe, S. 71 3: Crucial Siehe Qualitätssicherungsstufe, S. 71 4: User Benutzerspezifische Grenzwerte können im Menü... -
Seite 94: Parameter: Weisen Sie Dem Signalausgang Einen Der Prozesswerte
AMI pH-Redox Programmliste und Erläuterungen 5.2 Signalausgänge 5.2.1 und 5.2.2 Signalausgang 1 und 2: Weisen Sie jedem Signalausgang Pro- zesswert, Stromschleifenbereich und Funktion zu. Hinweis: Die Navigation für die Menüs <Signalausgang 1> und <Signalausgang 2> ist identisch. Der Einfachheit halber werden im Folgenden nur Menünummern für Signalausgang 1... -
Seite 95: Parameter Temperatur
AMI pH-Redox Programmliste und Erläuterungen [mA] 0 / 4 1’000 10’000 X Messwert (logarithmisch) 5.2.x.40 Skalierung: Anfangs- und Endpunkt (Bereich hoch/tief) der linearen bzw. logarithmischen Skala und dazu den Mittelpunkt der bilinearen Skala eingeben. Parameter Messwert: pH sensor Redox sensor 5.2.1.40.10... - Seite 96 AMI pH-Redox Programmliste und Erläuterungen Als Steuer- Signalausgänge können zur Ansteuerung von Reglereinheiten ver- wendet werden. Wir unterscheiden dabei zwischen unterschiedli- ausgang chen Typen: P-Controller: Die Controller-Aktion ist proportional zur Abwei- chung vom Sollwert. Der Controller wird durch das P-Band ge- kennzeichnet.
- Seite 97 AMI pH-Redox Programmliste und Erläuterungen Näheres zum Anschliessen und Programmieren findet sich im Hand- buch zur jeweiligen Steuereinheit. Regler auf-/abwärts wählen. Regler auf-/abwärts für die Controller. 5.2.1.43 Regelparameter 5.2.1.43.10 Sollwert: benutzerdefinierter Prozesswert (gemessener Wert oder Durchfluss) Bereich: -3 pH –15 pH 5.2.1.43.20...
-
Seite 98: Sammelstörkontakt: Der Sammelstörkontakt Wird Als Kumulativer
AMI pH-Redox Programmliste und Erläuterungen 5.3 Schaltkontakte 5.3.1 Sammelstörkontakt: Der Sammelstörkontakt wird als kumulativer Fehlerindikator verwendet. Unter normalen Betriebsbedingungen ist der Kontakt aktiviert. Der Kontakt wird unter folgenden Bedingungen deaktiviert: Bei Stromausfall Bei Systemfehlern (defekte Sensoren, elektronische Teile) ... - Seite 99 AMI pH-Redox Programmliste und Erläuterungen 5.3.1.1.45 Verzögerung: Zeit, in der die Aktivierung des Alarms verzögert wird, wenn der Messwert über/unter dem programmierten Alarm liegt. Bereich: 0–28’800 sec 5.3.1.2 Probenfluss: Probenfluss in B/s für die Alarmauslösung program- mieren. 5.3.1.2.1 Durchflussalarm: Programmieren Sie, ob der Sammelstörkontakt bei einem Durchflussalarm aktiviert werden soll.
- Seite 100 AMI pH-Redox Programmliste und Erläuterungen 1 Zunächst eine der folgenden Funktionen wählen: - oberer/unterer Grenzwert - Regler, Regler auf./abw. - Zeitschaltuhr - Feldbus 2 Dann die erforderlichen Daten je nach gewählter Funktion einge- ben. 5.3.2.1 Funktion: oberer/unterer Grenzwert Werden die Schaltausgänge als Schalter für obere/untere Grenzwer- te verwendet, sind folgende Variablen zu programmieren.
- Seite 101 AMI pH-Redox Programmliste und Erläuterungen 5.3.2.32 Einstellungen: das jeweilige Stellglied wählen: Zeitproportional Frequenz Stellmotor 5.3.2.32.1 Stellglied = Zeitproportional Beispiele für Dosiergeräte, die zeitproportional angesteuert werden: Magnetventile, Schlauchpumpen. Die Dosierung wird über die Funktionsdauer geregelt. 5.3.2.32.20 Zyklusdauer: Dauer eines Kontrollzyklus (Wechsel AN/AUS).
- Seite 102 AMI pH-Redox Programmliste und Erläuterungen 5.3.2.1 Funktion = Zeitschaltuhr Der Schaltausgang wird in Abhängigkeit vom programmierten Zeit- schema wiederholt aktiviert. 5.3.2.24 Betriebsart: verfügbar sind Intervall, Täglich und Wöchentlich. 5.3.2.24 Intervall 5.3.2.340 Intervall: Das Intervall kann in einem Bereich von 1–1440 min pro- grammiert werden.
- Seite 103 AMI pH-Redox Programmliste und Erläuterungen 5.3.2.44 Laufzeit: siehe Intervall 5.3.2.54 Verzögerung: siehe Intervall 5.3.2.6 Signalausgänge: siehe Intervall 5.3.2.7 Ausgänge/Regler: siehe Intervall 5.3.2.24 wöchentlich Der Schaltkontakt kann an einem oder mehreren Tagen der Woche aktiviert werden. Die tägliche Startzeit gilt für alle Tage.
-
Seite 104: Signalausgänge: Betriebsmodus Der Signalausgänge Bei Aktivem
AMI pH-Redox Programmliste und Erläuterungen 5.3.4.2 Signalausgänge: Betriebsmodus der Signalausgänge bei aktivem Schaltausgang auswählen: Forts.: Die Signalausgänge geben weiterhin den Mess- wert aus. Die Signalausgänge halten den letzten gültigen Halten: Messwert. Messung wird unterbrochen. Es werden nur schwerwiegende Fehler angezeigt. -
Seite 105: Id Probe: Identifizieren Sie Den Prozesswert Mit Einem Sinnvollen
AMI pH-Redox Programmliste und Erläuterungen 5.4.2 Werkseinstellung: Für das Zurückstellen des Instruments auf die Werkseinstellungen gibt es drei Möglichkeiten: Werkseinstellung nein Kalibrierung teilweise vollständig Kalibrierung: Setzt die Kalibrierungswerte auf die Werkseinstellung zurück. Alle anderen Werte bleiben gespeichert. Teilweise: Die Kommunikationsparameter bleiben gespeichert. Alle anderen Werte werden auf die Werkseinstellung zurückgessetzt. - Seite 106 AMI pH-Redox Programmliste und Erläuterungen 5.5 Schnittstelle Auswahl eines der folgenden Kommunikationsprotokolle. Je nach Auswahl müssen verschiedene Parameter definiert werden. 5.5.1 Protokoll: Profibus 5.5.20 Geräteadresse: Bereich: 0–126 5.5.30 ID-Nr.: Bereich: Analysegeräte; Hersteller; Multivariabel 5.5.40 Lokale Bedienung: Bereich: Aktiviert/Deaktiviert 5.5.1 Protokoll: Modbus RTU 5.5.21...
-
Seite 107: Materialsicherheitsdatenblätter
Kalibrierlösung pH 7 Artikelnummer: A-85.114.300 Artikelbezeichnung: Kalibrierlösung pH 9 Artikelnummer: A-85.121.300 Artikelbezeichnung: Kalibrierlösung Redox Artikelnummer: A-87.893.500 Artikelbezeichnung: Referenz-Füllösung KCl Download der Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Rea- genzien sind zum Download unter www.swan.ch verfügbar. Sicherheits- datenblätter A-96.250.480 / 161120... -
Seite 108: Werkeinstellungen
AMI pH-Redox Werkeinstellungen Werkeinstellungen Hinweis: Das AMI pH-Redox hat 2 verschiedene Betriebsarten (pH oder Redox), welche im Menü <Sensortyp> eingestellt werden können. Das Instrument bleibt auch nach einer kompletten Rückstellung der Werkeinstellungen in der gewählten Betriebsart. Deshalb wird die nachfolgende Liste der Werkeinstellungen wo nötig in die 2 Teile pH und Redox... - Seite 109 AMI pH-Redox Werkeinstellungen Skalierung: Skalenanfang:............0 mV Betriebsart Redox Skalierung: Skalenende:............1000 mV Signalausgang 2 Parameter: ................ Temperatur Stromschleife: ..............4 –20 mA Funktion: ..................linear Skalierung: Skalenanfang:............0 °C Skalierung: Skalenende:............50 °C Alarm Relais: Alarm: Alarm hoch:................15.00 pH Betriebsart pH Alarm tief:................
- Seite 110 AMI pH-Redox Werkeinstellungen Einstellungen: Pulsfrequenz:..........120/min Einstellungen: Regelparameter: Sollwert: ......25.0 l/h Einstellungen: Regelparameter: P-band: ......1.0 l/h Einstellungen: Regelparameter: Nachstellzeit: ......0 s Einstellungen: Regelparameter: Vorhaltezeit: ......0 s Einstellungen: Regelparameter: Überwachungszeit: ....0 min Einstellungen: Stellglied ........... Zeitproportional Zykluszeit: .................60 s Ansprechzeit: ................10 s...
-
Seite 111: Index
AMI pH-Redox Index Index ....Anwendung pH- und ORP-Elektrode .... - Seite 112 AMI pH-Redox Index ..Standard-ORP-Kalibrierung ..Standard-pH-Kalibrierung Übersicht über das Instrument ..Standortanforderungen ... .
-
Seite 113: Notizen
AMI pH-Redox Notizen Notizen A-96.250.480 / 161120... - Seite 114 A-96.250.480 / 161120 Swan-Produkte - Analytische Instrumente für: Swan ist weltweit durch Tochtergesellschaften und Distributoren vertreten und kooperiert mit unabhängigen Vertriebspartnern auf der ganzen Welt. Für Kontaktangaben den QR-Code scannen. Swan Analytical Instruments ∙ CH-8340 Hinwil www.swan.ch ∙ swan@swan.ch AMI pH-Redox...
