AMI Turbitrack
Installation
3.3.3
A-96.250.230 / 130421

Die Kapillare auswechseln

Das AMI Turbitrack wird standardmässig mit einer FEP Kapillare von
500 mm geliefert.
Für Anschlüsse mit wenig Druck, oder wenn ein hoher Probendurch-
fluss gefordert ist, kann die kürzere Kapillare mit 186 mm Länge ver-
wendet werden.

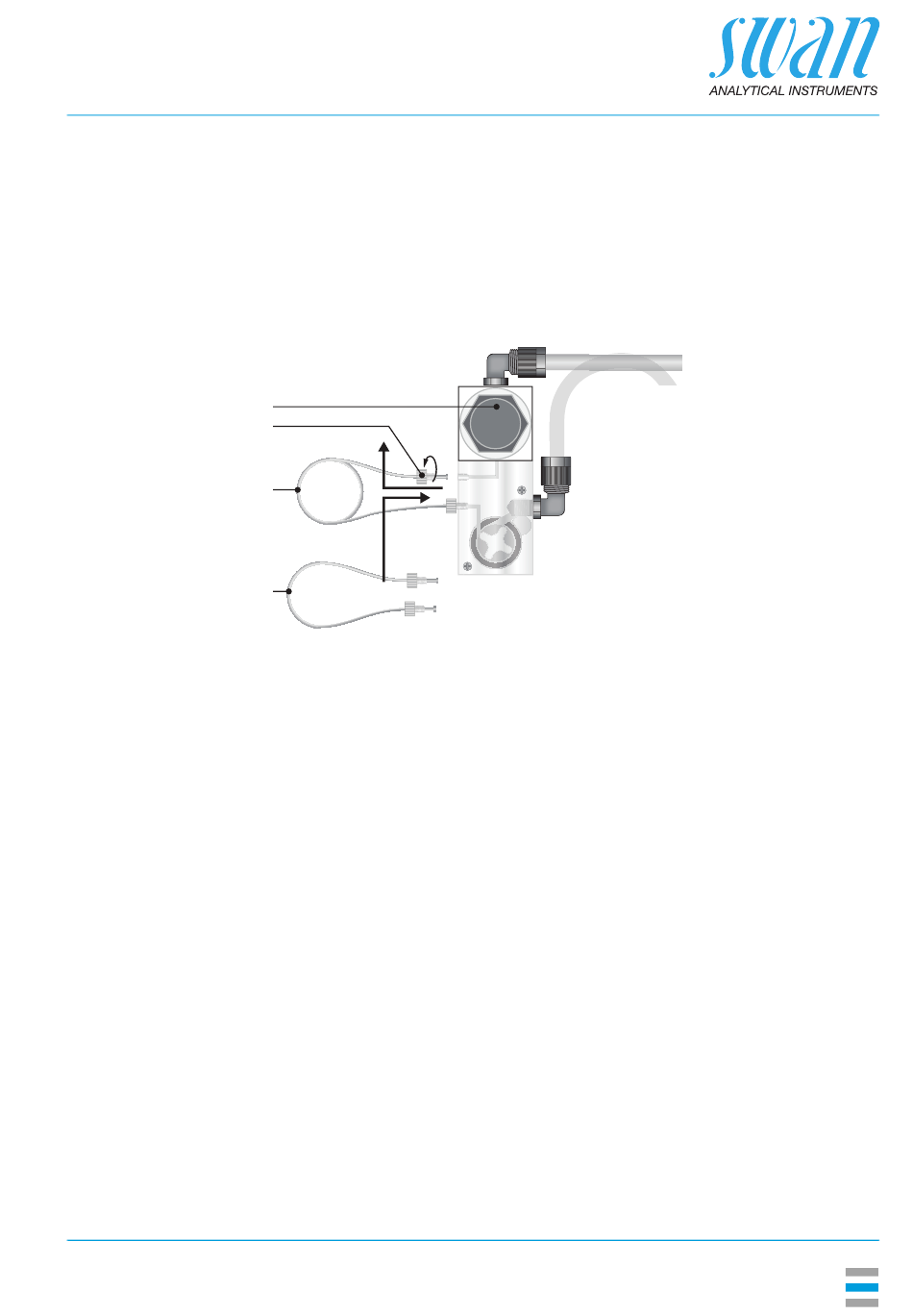

A
B
C
D
A
Druckregulierventil
B Schlauchbefestigung
Um die Kapillare auszutauschen wie folgt vorgehen:
1 Den Griff des Druckregulierventils [A] herausziehen.
2 Das Ventil zudrehen.
3 Den Griff des Druckregulierventils hineindrücken um es zu sper-
ren.
4 Die Schlauchbefestigungen [B] der Kapillare [C] lösen und her-
ausschrauben.
5 Dann die Schlauchbefestigungen der 186 mm langen Kapillare
[D] einschrauben.
6 Die Schlauchbefestigungen gut anziehen.
C
500 mm Kapillare
D 186 mm Kapillare
