AMI LineTOC
Installation
3.5.3
Konfigu-
Klemmen
ration
normaler-
6/7: Relais 1
weise
8/9: Relais 2
offen
normaler-
6/7: Relais 1
weise
8/9: Relais 2
geschlos-
sen
38

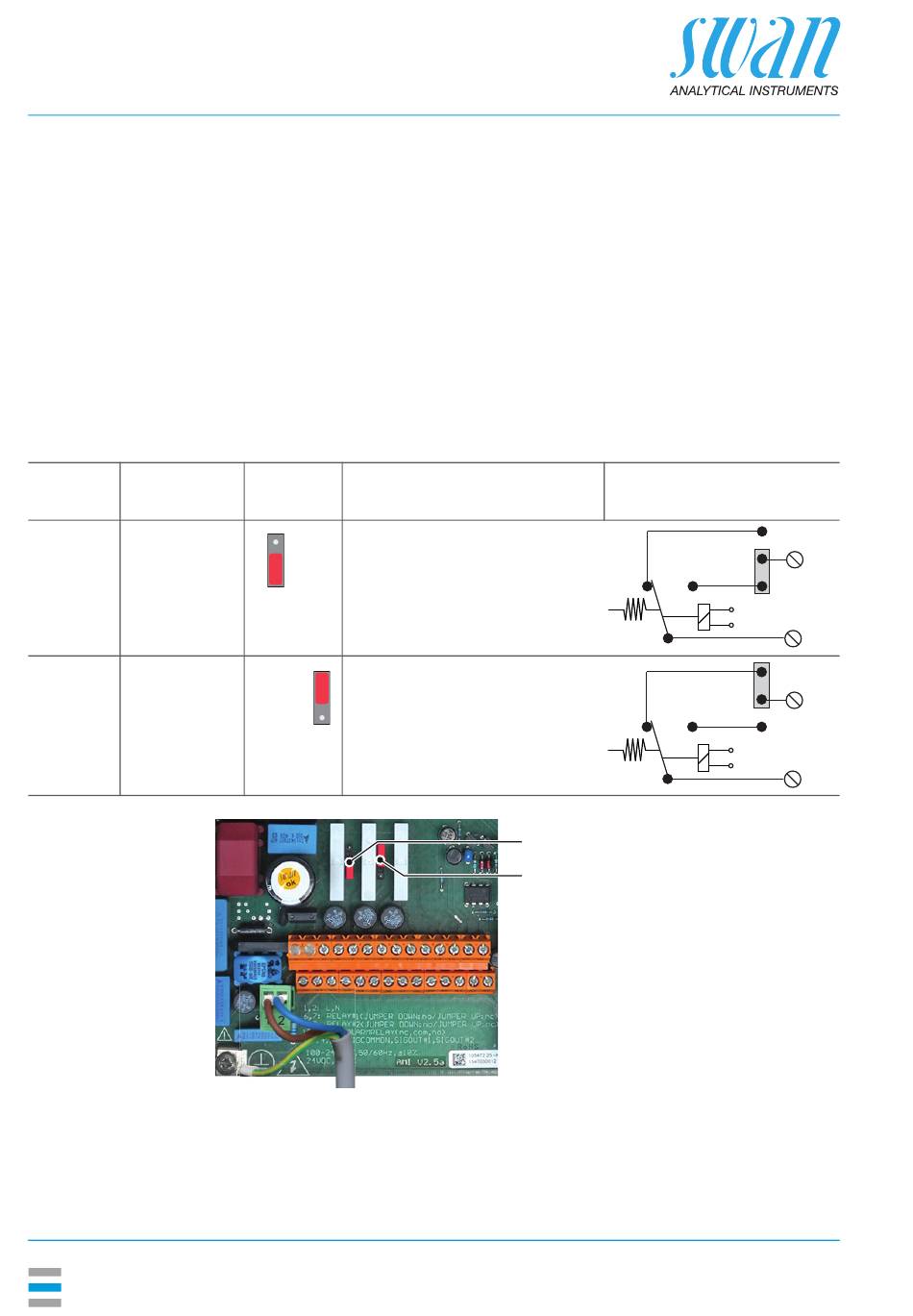

Schaltausgang 1 und 2
Hinweis: Maximalbelastung 1 A/250 VAC
Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma-
lerweise offen» oder «normalerweise geschlossen» konfiguriert wer-
den. Standard für beide Schaltausgänge ist «normalerweise offen».
Um einen Schaltausgang als «normalerweise geschlossen» zu kon-
figurieren, den Jumper in die obere Position setzen.
Hinweis: Bestimmte Fehlermeldungen und der Instrumentstatus
können den nachfolgend beschriebenen Relaisstatus
beeinflussen.
Jumper
Beschreibung
Position
Inaktiv (geöffnet) bei Normal-
betrieb und Stromausfall.
Aktiv (geschlossen) wenn eine
programmierte Funktion aus-
geführt wird.
Inaktiv (geschlossen) bei Nor-
malbetrieb und Stromausfall.
Aktiv (geöffnet) wenn eine pro-
grammierte Funktion ausge-
führt wird.
A
Jumper auf Normalerweise offen eingestellt (Standard)
B
Jumper auf Normalerweise geschlossen eingestellt
Zur Programmierung siehe
Relaiskonfiguration
A
B
5.3 Schaltkontakte, S.
6
0V
7
6
0V
7
100.
A-96.250.620 / 221122
