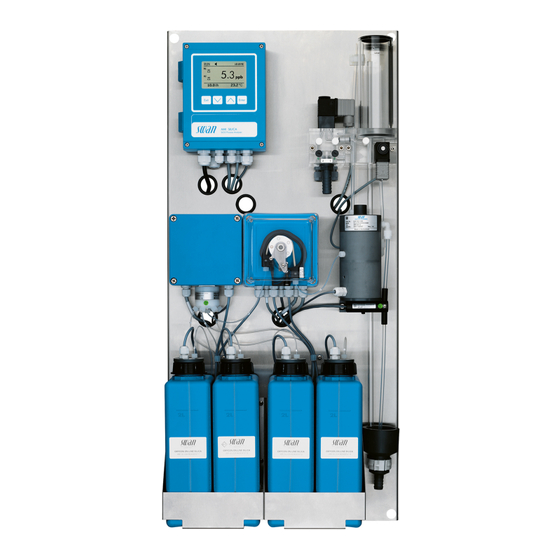

Swan AMI Silica Betriebsanleitung

Firmware v6.23 und höher
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
A-96.250.670 / 210521
Betriebsanleitung
Firmware V6.23 und höher
AMI Silica

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Swan AMI Silica

Inhaltszusammenfassung für Swan AMI Silica

  • Seite 1 A-96.250.670 / 210521 Betriebsanleitung Firmware V6.23 und höher AMI Silica...
  • Seite 2 Kundenbetreuung Swan unterhält rund um die Welt ein dichtes Vertreternetz mit ausgebildeten Fachkräf- ten. Kontaktieren Sie für technische Fragen die nächste Swan-Vertretung oder direkt den Hersteller: Swan Analytische Instrumente AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-Mail: support@swan.ch Dokumentstatus...

  • Seite 3: Inhaltsverzeichnis

    AMI Silica Inhaltsverzeichnis Sicherheitshinweise ..........
  • Seite 4 AMI Silica Betrieb............41 5.1.
  • Seite 5 AMI Silica 5 Installation ........... 82 Sicherheitsdatenblätter .

  • Seite 6: Sicherheitshinweise

    Zweck verwendet. Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Softwareprogrammen so- wie aller anwendbaren Sicherheitsvorschriften und -bestimmungen. Aufbewah- Die Betriebsanleitung für das AMI Silica muss in der Nähe des Inst- ruments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren und zu betreiben, müssen...

  • Seite 7: Warnhinweise

    AMI Silica Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalwörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt.  Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz.
  • Seite 8 AMI Silica Sicherheitshinweise Warnsymbole Die Warnsymbole in dieser Betriebsanleitung haben die folgende Bedeutung: Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.250.670 / 210521...

  • Seite 9: Allgemeine Sicherheitsbestimmungen

    Um das Instrument sicher zu installieren und zu betreiben, müs- sen Sie die Anweisungen in diesem Handbuch lesen und verste- hen. WARNUNG Die in diesem Dokument beschriebenen Arbeiten dürfen nur von Personen durchgeführt werden, die von SWAN geschult und au- torisiert wurden. A-96.250.670 / 210521...

  • Seite 10: Nutzungseinschränkungen

     Reagenz 2: Schwefelsäure 25%  Reagenz 3: Oxalsäure-Dihydrat  Reagenz 4a: Schwefelsäure 25% Reagenz 4b: Eisen (II)-ammoniumsulfat Hexahydrat. Download Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Rea- genzien sind zum Download unter www.swan.ch verfügbar. Sicherheits- datenblätter A-96.250.670 / 210521...

  • Seite 11: Produktbeschreibung

    Stichprobe Der Messmodus Stichprobe ermöglicht Messungen von Proben von entfernten Orten. Zweiter Das AMI Silica kann bei Bedarf mit dem optionalen Zusatzmodul für zwei Probenanschlüsse aufgerüstet werden. Probeneingang Sample Wenn mehr als zwei Proben gemessen werden sollen, kann das AMI Silica an einen AMI Sample Sequencer angeschlossen werden.

  • Seite 12: Schalteingang

    AMI Silica Produktbeschreibung Sammelstör- Ein potenzialfreier Kontakt. kontakt Entweder:  Offen bei Normalbetrieb, geschlossen bei Fehler und Strom- ausfall  Geschlossen bei Normalbetrieb, offen bei Fehler und Strom- ausfall Zusammenfassung von Störmeldungen für programmierbare Alarm- werte und Instrumentenfehler. Schalteingang Für potenzialfreie Kontakte zum «Einfrieren» des Messwerts oder zur Unterbrechung der Regelung bei automatischen Installationen (Haltefunktion oder Fernabschaltung).
  • Seite 13 AMI Silica Produktbeschreibung Level Überlaufarmatur Reagenz 2 Überlaufrohr Reagenz 3 Magnetventil Reagenz 4 Probeneinlass Photometer 6-Wegeventil Probenauslass Peristaltikpumpe Photometer Loop Magnetrührer Durchflussregulierventil Luftblasendetektor Probeneinlass Ablauftrichter Lufteinlass Reagenz 1 A-96.250.670 / 210521...
  • Seite 14 AMI Silica Produktbeschreibung Messzyklus Die Reagenzienmengen werden durch eine vordefinierte Zahl an Umdrehungen der Schlauchpumpe präzise bestimmt. Nachdem eine bestimmte Reagenzmenge aus dem Behälter gesaugt wurde, wird das Sechswegeventil auf Position 5 gedreht, wo Probe aus dem Photometer in den Loop [P] gesaugt wird. Zusammen mit der Probe im Schlauch werden die Reagenzien in das Fotometer gepumpt.
  • Seite 15 AMI Silica Produktbeschreibung 14 Sechswegeventil in Position 5: Der Reagenzien-Einlasschlauch wird mit der Probe gespült.  Die Schlauchpumpe rotiert für eine bestimmte Zeit, die saubere Probe im Photometer wird in den Reagenzien- Einlassschlauch gesogen und durch den Loop wieder zurück ins Photometer gepumpt.

  • Seite 16: Instrumentenspezifikation

    AMI Silica Produktbeschreibung 2.1. Instrumentenspezifikation Stromver- AC-Variante: 100–240 VAC (± 10%) sorgung 50/60 Hz (± 5%) DC-Variante: 10–36 VDC Leistungsaufnahme: max. 35 VA Spezifika- Gehäuse: Aluminium, mit einem Schutzgrad von tionen Mes- IP 66 / NEMA 4X sumformer Umgebungstemperatur: −10 bis +50 °C Lagerung und Transport: −30 bis +85 °C...

  • Seite 17: Abmessungen

    AMI Silica Produktbeschreibung Abmessungen Edelstahl Montageplatte: 400 x 850 x 160 mm Abmessungen: 8 mm Durchmesser Schrauben: 16 kg Gewicht: 400 mm / 15.75" 374 mm / 14.72" Level Exit Enter AMI Silica A-96.250.670 / 210521...

  • Seite 18: Übersicht Über Das Instrument

    AMI Silica Produktbeschreibung 2.2. Übersicht über das Instrument Messumformer Überlaufarmatur Montageplatte Durchflussregelventil Steuerbox Sechswegeventil Magnetventil Sechswegeventil Probeneinlass mit Proben- Schlauchpumpe umschaltung (optionaler Reagenz 1 2. Probenfluss) Reagenz 2 Fotometer mit Magnetrührer Reagenz 3 Luftblasendetektor Reagenz 4 Abflusstrichter A-96.250.670 / 210521...

  • Seite 19: Installation

    AMI Silica Installation Installation 3.1. Installations-Checkliste Standort- AC-Variante: 100–240 VAC (10%), 50/60 Hz (5%) anforderungen DC-Variante: 10–36 VDC Stromaufnahme: 35 VA Maximum Anschluss an Schutzerde erforderlich Probeleitung mit genügend Durchfluss und Druck (siehe Instrumen- tenspezifikation, S. 16). Installation Die Instrumententafel montieren, S.

  • Seite 20: Die Instrumententafel Montieren

    AMI Silica Installation 3.2. Die Instrumententafel montieren Der erste Teil dieses Kapitels erläutert die Vorbereitung und Platzierung des Instruments für den Gebrauch.  Das Instrument darf nur von geschultem Personal installiert werden  Instrument in vertikaler Ausrichtung montieren  Zur einfacheren Bedienung das Instrument so anbringen, dass sich die Anzeige auf Augenhöhe befindet...

  • Seite 21: Überlaufarmatur Installieren

    AMI Silica Installation 3.3. Überlaufarmatur installieren Überlaufarmaturdeckel Überlaufarmaturrohr Überlaufrohr O-Ring Durchflusszellenblock Durchflussregulierventil Magnetventil Level 1 Das Überlaufrohr [C] durch den Durchflusszellenblock [E] so weit wie möglich in den Ablauftrichter schieben. 2 Das Überlaufarmaturrohr [B] auf den Durchflusszellenblock [E] stecken. 3 Den Deckel der Überlaufarmatur [A] auf das Überlaufarmaturrohr aufsetzen.

  • Seite 22: Proben- Und Abflussleitung Anschliessen

    AMI Silica Installation 3.4. Proben- und Abflussleitung anschliessen 3.4.1 Probeneinlass anschliessen Verwenden Sie für den Anschluss der Probenleitung einen Plastik- schlauch (FEP, PA oder PE 4 x 6 mm). Die SERTO Schraubanschluss Armatur Kompressionsmuffe montieren Rändelmutter Flexibler Schlauch 3.4.2 Probeneinlass anschliessen Ablassleitung Schlauch von der Überlaufarmatur...

  • Seite 23: Die Option 2. Probenstrom Installieren

    AMI Silica Installation 3.5. Die Option 2. Probenstrom installieren Level Exit Enter AMI SILICA SiO2 Process Analyzer Blockgehäuse Probenstrom 1 Verbindungsstück Probenstrom 2 2 O-Ringe Probenauslass (15x20 mm) Blindstopfen Befestigungsschrauben Durchflussregulierventil Magnetventil Durchflusszellenblock Probeneinlassschlauch Probeneinlass (Winkel) Detailansicht Magnetventilkabel 1 Den Probenfluss stoppen gemäss Betriebs-Stopp zwecks War- tung, S.

  • Seite 24: Das Magnetventil Anschliessen

    AMI Silica Installation 3 Der Durchflussregulierventil [E] aus dem Durchflusszellenblock herausschrauben [F]. 4 Den Blindstopfen [D] in den Durchflusszellenblock schrauben. 5 Den Probeneinlassschlauch [N] von der Winkelverschraubung [G] am Probeneinlass lösen. 6 Die Winkelverschraubung vom Durchflusszellenblock abnehmen. 7 Den einen O-Ring [C] in die Bohrung des Blockgehäuses [A] ein- legen, den anderen in die Bohrung des Durchflusszellenblocks [F] einlegen.

  • Seite 25: Sensoren Ref.verifikation

    AMI Silica Installation 1 Den Stopfen [A] von der Kabelverschraubung [B] abnehmen. 2 Das Gehäuse des AMI-Messumformers öffnen. 3 Das Sensorkabel durch die Kabelverschraubung [B] ins Mess- umformergehäuse einführen. 4 Das Kabel gemäss dem Anschlussdiagramm, S. 30 an die Klem- men anschliessen.

  • Seite 26: Den Ami Sample Sequencer Installieren

    AMI Silica Installation Mit der Option 2. Probenstrom kann das AMI Silica in den folgenden 3 Betriebsarten betrieben werden.  Intern  Feldbus  Extern 1 Zum Menü <Installation>/ Sensoren 5.1.6 <Sensoren> navigieren. Kanalwahl Standard 100 ppb Intern 2 Mit den Tasten [...

  • Seite 27: Probenanschluss Mit 2. Probenstrom

    Modus Extern, S. 84 3.6.1 Probenanschluss mit 2. Probenstrom Wird ein AMI Sample Sequencer an ein AMI Silica angeschlossen, das mit der Option 2. Probenstrom [A] ausgerüstet ist, wird der 2. Probeneinlass automatisch deaktiviert und nur der Probeneinlass 1 kann verwendet werden.

  • Seite 28: Elektrische Anschlüsse

    AMI Silica Installation 3.7. Elektrische Anschlüsse WARNUNG Warnung vor elektrischem Schlag Arbeiten an elektrischen Komponenten immer bei ausgeschalte- tem Messumformer durchführen. Die Nichtbeachtung der Sicherheitsanweisungen kann zu schweren oder tödlichen Ver- letzungen führen.  Das Instrument vor Arbeiten an elektrischen Bauteilen immer ausschalten ...

  • Seite 29: Fremdspannung

    AMI Silica Installation WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schaltkon- takt 1 oder 2 bzw. einen Sammelstörkontakt angeschlossene Ge- räte können elektrische Schläge verursachen.  Vor der Fortführung der Installation müssen Geräte, die an fol- gende Kontakte angeschlossen sind vom Netz getrennt wer- den: –...

  • Seite 30: Anschlussdiagramm

    AMI Silica Installation 3.7.1 Anschlussdiagramm ACHTUNG Nur die in diesem Diagramm dargestellten Klemmen und nur zu dem vorgesehenen Zweck verwenden. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigungen oder Verletzungen führen. A-96.250.670 / 210521...

  • Seite 31: Stromversorgung

    Brandschutzklasse FV1 entsprechen  Die Hauptversorgung muss mit einem externen Schalter oder einem Schutzschalter ausgestattet sein, der – in der Nähe des Instruments liegt – für den Bediener einfach zugänglich ist – als Unterbrecher für AMI Silica markiert ist A-96.250.670 / 210521...

  • Seite 32: Schaltkontakte

    AMI Silica Installation 3.8. Schaltkontakte 3.8.1 Schalteingang Hinweis: Nur potenzialfreie (trockene) Kontakte verwenden. Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und dem Widerstand des Relais) muss kleiner als 50 Ω sein. Klemmen 16/42 Für Informationen zur Programmierung siehe Programmliste und Er- läuterungen, S.

  • Seite 33: Schaltausgang 1 Und 2

    AMI Silica Installation 3.8.3 Schaltausgang 1 und 2 Hinweis: Maximalbelastung 1 A/250 VAC Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma- lerweise offen» oder «normalerweise geschlossen» konfiguriert wer- den. Standard für beide Schaltausgänge ist «normalerweise offen». Um einen Schaltausgang als «normalerweise geschlossen» zu kon- figurieren, den Jumper in die obere Position setzen.
  • Seite 34 AMI Silica Installation ACHTUNG Mögliche Beschädigung der Schaltkontakte im AMI Messumformer verursacht durch hohe induktive Last Stark induktive oder direkt gesteuerte Lasten (Magnetventile, Do- sierpumpen) können die Schaltkontakte zerstören.  Um induktive Lasten >0,1 A zu schalten, eine AMI Relaisbox oder ein passendes Hochstromrelais verwenden.

  • Seite 35: Signalausgänge

    AMI Silica Installation 3.9. Signalausgänge 3.9.1 Signalausgänge 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω. Werden Signale an zwei verschiedene Empfänger gesendet, einen Signaltrenner (loop isolator) verwenden. Signalausgang 1: Klemmen 14 (+) und 13 (−) Signalausgang 2: Klemmen 15 (+) und 13 (−) Für nähere Informationen siehe...

  • Seite 36: Signalausgang 3

    AMI Silica Installation 3.10.1 Signalausgang 3 Klemmen 38 (+) und 37 (-). Erfordert die Zusatzplatine für den dritten Signalausgang 0/4 - 20 mA. Der dritte Signalausgang kann als Stromquelle oder als Stromsenke verwendet werden (über Schalter [A] auswählbar). Nähere Informatio- nen finden Sie in den dazugehörigen Installationsanweisungen...

  • Seite 37: Hart-Schnittstelle

    AMI Silica Installation 3.10.3 HART-Schnittstelle Klemmen 38 (+) und 37 (-). Die HART-Schnittstelle ermöglicht Kommunikation über das HART- Protokoll. Nähere Informationen finden Sie in der HART-Anleitung. HART-Schnittstelle 3.10.4 USB-Schnittstelle Die USB-Schnittstelle wird zum Speichern von Logger-Daten und für Firmware-Uploads verwendet. Nähere Informationen finden Sie in den dazugehörigen Installationsanweisungen.

  • Seite 38: Das Instrument Einrichten

    AMI Silica Das Instrument einrichten Das Instrument einrichten 4.1. Die Peristaltikpumpe aktivieren Die Verschlussrahmen sind während dem Transport und der Lage- rung geöffnet. Das verhindert, dass die Schläuche an den Druck- punkten zusammenkleben. 1 Den Verschlussrahmen in Uhrzeigerrichtung drehen, um die Schlauchpumpe zu aktivieren.

  • Seite 39: Den Probenfluss Einstellen

    AMI Silica Das Instrument einrichten 4.3. Den Probenfluss einstellen ACHTUNG Verunreinigung der Reagenzien Wenn die Verschussrahmen der Peristalikpumpe nicht verschlos- sen sind, kann Probe in die Reagenzkanister fliessen.  Die Verschlussrahmen schliessen bevor das Durchflussregu- lierventil geöffnet wird. Überlaufrohr Durchflussregulierventil Level 1 Durchflussregelventil [B] öffnen...

  • Seite 40: Programmierung

    AMI Silica Das Instrument einrichten 4.4. Programmierung Program- Alle Parameter für externe Geräte (Schnittstelle, Rekorder usw.) so- wie für den Betrieb des Instruments (Grenzwerte, Alarmwerte) pro- mierung grammieren. Siehe dazu Programmliste und Erläuterungen, S. Signal- Die Signalausgänge 1, 2 und (optional) 3 können verwendet werden als: ausgänge...

  • Seite 41: Betrieb

    AMI Silica Betrieb Betrieb 5.1. Funktion der Tasten Exit Enter um das Menü zu verlassen/den Befehl abzubrechen (ohne Änderungen zu speichern) um zur vorherigen Menüebene zurückzukehren um sich in einer Menüliste ABWÄRTS zu bewegen und Werte zu verringern um sich in einer Menüliste AUFWÄRTS zu bewegen und Werte zu erhöhen...

  • Seite 42: Messwerte Und Symbole Am Display

    AMI Silica Betrieb 5.2. Messwerte und Symbole am Display Display bei Betrieb mit einem Probenfluss 15:20:18 15:10:52 24.2°C 31 B/s A RUN Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unter- brochen (zeigt Status der Signalausgänge)
  • Seite 43 < Kanal aktiv ~ Kein Probenfluss n Messung ungültig (nicht sichtbar in diesem Beispiel) x Nur sichtbar, wenn ein AMI Sample Sequencer am AMI Silica angeschlossen ist. Zeigt an, dass der Probenfluss deaktiviert ist G Probenfluss in Luftblasen pro Sekunde...

  • Seite 44: Aufbau Der Software

    Normalerweise passwort- Logger geschützt und durch Prozess-Bediener verwaltet. Menü 5: Installation Installation Zur Erstinbetriebnahme des Instruments und Einstel- Sensoren lung aller Instrumentenparameter durch autorisierte Signalausgänge SWAN-Techniker. Kann durch ein Passwort ge- Schaltkontakte schützt werden. Diverses Schnittstelle A-96.250.670 / 210521...

  • Seite 45: Parameter Und Werte Ändern

    AMI Silica Betrieb 5.4. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken.

  • Seite 46: Stichprobenmessung

    AMI Silica Betrieb 5.5. Stichprobenmessung Zum Menü 4.1 <Betrieb>/</Stichprobe> navigieren und den Anwei- sungen auf dem Display folgen. Schaltausgangsstatus während der Stichprobenmessung:  Signalausgänge sind auf Halten gesetzt  Alle Grenzwerte sind deaktiviert 1 Durchflussregulierventil schlies- Stichprobe 4.1.5 sen. - Probehahn schliessen 2 1 Liter Probe vorbereiten.

  • Seite 47: Wartung

    AMI Silica Wartung Wartung 6.1. Wartungsplan Wöchentlich Probenzuleitung auf Verschmutzungen überprüfen. Probenfluss prüfen. Monatlich Füllstand der Reagenzien prüfen. Alle 6 Monate Schlauch der Reagenzpumpe wechseln. Im Bedarfsfall: E020, FOME verschmutzt: Das Fotometer reinigen, S. 55 E022, Reagenz leer: Reagenzien auffüllen oder austauschen, S.

  • Seite 48: Reagenzien Auffüllen Oder Austauschen

    AMI Silica Wartung 6.3. Reagenzien auffüllen oder austauschen Der Flüssigkeitsstand in Behälter 4 wird überwacht. Folgende Mel- dungen werden angezeigt: Behälter fast leer Wartung E065 – Reagenzstand niedrig und Restvolumen in % (ab 17% = 340 ml) Behälter leer Fehler E022 – Reagenz leer WARNUNG Chemikalien können toxisch, ätzend, brennbar oder explosiv...
  • Seite 49 AMI Silica Wartung Reagenzien- Der Inhalt des 2-Liter-Reagenzbehälters reicht für 1 Monat Betrieb beim Standard-Messintervall von 10 Minuten. verbrauch So bietet der bereitgestellte Reagenzsatz für 3 Behälterfüllungen eine Gesamt-Betriebszeit von 3 Monaten. Zeit pro Zeit pro Messintervall Behälter Reagenzien-Satz 10 Minute...
  • Seite 50 AMI Silica Wartung Reagenz 1 Ammoniummolybdat  Reagenz 1a: 56 g Ammoniummolybdat-Tetrahydrat hinzufügen  Reagenz 1b: 16 g Natriumhydroxid-Pellets hinzufügen WARNUNG Schwefelsäure wirkt ätzend und kann schwere Verbrennun- gen verursachen.  Zuerst die Sicherheitsdatenblätter (MSDS) lesen  Reagenzien dürfen nur von Personen vorbereitet werden, die über Erfahrung mit gefährlichen Chemikalien verfügen...

  • Seite 51: Verifikation

    AMI Silica Wartung 6.4. Verifikation Das «Verifikations-Kit für das AMI-Fotometer» ist als Zu- behör erhältlich. Ein optisches Fenster mit einem präzi- sen Extinktionswert wird im Lichtstrahl des Fotometers platziert. Der gemessene Wert wird dann mit dem Refe- renzwert des jeweiligen Kits verglichen.

  • Seite 52: Kalibrierung

    AMI Silica Wartung 6.5. Kalibrierung Standard Swan bietet eine 100 ppm Stammlösung an, aus der Sie Ihren eigenen Standard herstellen können. Standardmässig ist das Gerät vorbereiten für einen Standard von 100 ppb vorkonfiguriert. Andere Konzentra- tionen können im Menü <Installation>/<Sensoren>/<Standard>...

  • Seite 53: Die Durchflusszelle Reinigen

    AMI Silica Wartung 6.6. Die Durchflusszelle reinigen ACHTUNG Acrylglas-Teile sind zerbrechlich und kratzempfindlich. Mögliche Beschädigung der Acrylglas-Teile durch Scheuermittel.  Keinesfalls organische Lösungsmittel oder Scheuermittel zur Reinigung der Acrylglas-Teile verwenden  Mildes Reinigungsmittel einsetzen und gut spülen. Kalkhaltige Ablagerungen mit haushaltsüblichem Entkalker in empfohlener Konzentration entfernen ...
  • Seite 54 AMI Silica Wartung Überlaufarmaturdeckel Überlaufarmaturrohr Überlaufrohr O-Ring Durchflusszellenblock Durchflussregulierventil Magnetventil Level Reinigung 1 Den Überlaufarmaturdeckel [A] abnehmen. 2 Das Überlaufarmaturrohr [B] aus dem Durchflusszellenblock [E] ziehen. 3 Alle Acrylteile mit einer weichen Bürste (Flaschenbürste) und Seifenwasser reinigen. 4 Alle Dichtungen vor der Montage des Durchflusszellenblocks er- setzen.

  • Seite 55: Das Fotometer Reinigen

    AMI Silica Wartung 6.7. Das Fotometer reinigen Das Fotometer nach Alarmmeldung (E020, FOME verschmutzt) reinigen. Vor dem Öffnen des Fotometers das Instrument gemäss den Anwei- sungen unter Betriebs-Stopp zwecks Wartung, S. 47 abschalten. Material Kleine Bürste. Durchflussregulierventil Photometerdeckel Photometer Bürste 1 Das Durchflussregulierventil [A] schliessen.

  • Seite 56: Das Magnetventil Reinigen

    AMI Silica Wartung 6.8. Das Magnetventil reinigen Magnetventil Das Magnetventil befindet sich unterhalb der Überlaufarmatur. Es sollte ausgewechselt werden, wenn es nicht mehr schaltet oder ver- ausbauen stopft ist. 1 Das Instrument gemäss den Anweisungen unter Betriebs-Stopp zwecks Wartung, S. 47 abschalten.
  • Seite 57 AMI Silica Wartung Hinweis: Die O-Ringe im Ventilkörper kleben vielleicht an der Durchflusszelle und können beim Ausbauen des Ventils nach unten fallen. 5 Den Ventilkörper vom Durchflusszellenblock nehmen. 6 Die weisse Platte (G) mit einem Schraubendreher (F) Grösse 0 entfernen.

  • Seite 58: Schlauchwechsel

    AMI Silica Wartung 6.9. Schlauchwechsel 6.9.1 Pumpenschläuche auswechseln Der Schlauch der Schlauchpumpe [D] ist minimalem Verschleiss ausgesetzt. Es wird daher empfohlen, den Pumpenschlauch alle sechs Monate auszutauschen. ACHTUNG Mögliche Verschmutzung der Reagenzien Werden die Verschlussrahmen während des Betriebs geöffnet, können gemischte Reagenzien zurück in den Behälter fliessen und den Inhalt verschmutzen.
  • Seite 59 AMI Silica Wartung Entfernen Die Pumpenschläuche lassen sich auf einfachste Weise montieren und demontieren. Gehen Sie wie folgt vor: der Pumpen- schläuche Pumpengehäuse Verschlussrahmen offen Rotor Pumpenschlauch Pumpeneinlass Pumpenauslass 1 Das Instrument gemäss den Anweisungen unter Betriebs-Stopp zwecks Wartung, S. 47 abschalten.

  • Seite 60: Schlauchnummerierung

    AMI Silica Wartung 6.9.2 Schlauchnummerierung Level Schlauch Reagenzbehälter P Sechswegeventilanschluss 1 Reagenzbehälter Q Sechswegeventilanschluss 2 Reagenzbehälter R Sechswegeventilanschluss 3 Reagenzbehälter S Sechswegeventilanschluss 4 Sechswegeventilanschluss 5 Photometer Sechswegeventilanschluss 7 Pumpeneingang Pumpenausgang Eingang Fotometer A-96.250.670 / 210521...

  • Seite 61: Reagenziensystem Füllen Oder Spülen

    AMI Silica Wartung 6.10. Reagenziensystem füllen oder spülen Reagenzienschläuche füllen oder spülen:  bei der Inbetriebnahme  nach dem Füllen der Reagenzienbehälter  vor dem Abschalten des Instruments zur Spülung der Schläu- che mit entmineralisiertem Wasser, bis das System komplett...

  • Seite 62: Längere Betriebsunterbrechung

    AMI Silica Wartung 6.12. Längere Betriebsunterbrechung 1 Gehen Sie gemäss Kapitel Betriebs-Stopp zwecks Wartung, S. vor. 2 Leeren Sie die Messzelle des Fotometers [C] (z. B. mit einer Pipette) und reinigen Sie ihn mit einem weichen Tuch. 3 Die Verschlussrahmen der Schlauchpumpe entspannen. Siehe Pumpenschläuche auswechseln, S.

  • Seite 63: Problembehebung

    Nur die SWAN Standardlösung verwenden. 3 Alle Kanister und Sauglanzen mit einer Mischung von deminerali- sierten Wasser und 1% Salzsäure reinigen. 4 Neue Reagenzien mit SWAN-Originalreagenzien mischsen. Sie- Reagenzien auffüllen oder austauschen, S. Wenn der Korrekturfaktor zu tief ist, wie folgt vorgehen: 1 Eine neue Standardlösung mit demineralisierten Wasser erstel-...
  • Seite 64 AMI Silica Problembehebung Pumpenförder- Ein zu tiefer Korrekturfaktor kann durch undichte Schlauchverbin- dungen verursacht werden. Die Fördermenge der Peristaltikpumpe menge beträgt ca. 4.2 g/min. überprüfen 2.1 g Durchflussregulierventil Becher Peristalitkpumpe Waage Schlauchnippel Die Fördermenge der Peristaltikpumpe wie folgt überprüfen: 1 Das Durchflussregulierventil [A] schliessen.

  • Seite 65: Stichprobe

    AMI Silica Problembehebung 8 Wenn das 6-Wegeventil in der eingestellten Position ist, <Pum- pe> wählen und [Enter] drücken. 9 Die Pumpe ein halbe Minute laufen lassen.  Die Reagenz wird in den Becher gepumpt. 10 Das Gewicht auf der Anzeige der Waage ablesen.

  • Seite 66: Fehlerliste

    AMI Silica Problembehebung 7.3. Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein pro- grammierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch.

  • Seite 67: Beschreibung

    AMI Silica Problembehebung Fehler Beschreibung Korrekturmassnahmen E001 – Prozess überprüfen Si 1 Alarm hoch – Programmierte Werte im Menü 5.3.1.1.1, S. 89 überprüfen E002 – Prozess überprüfen Si 1 Alarm tief – Programmierte Werte im Menü 5.3.1.1.25, S. 89 überprüfen E003 –...
  • Seite 68 AMI Silica Problembehebung Fehler Beschreibung Korrekturmassnahmen E014 – Gehäuse-/Umgebungstemperatur Gehäusetemp. tief prüfen – Programmierte Werte im Menü 5.3.1.5, S. 90 überprüfen – Ventil überprüfen, siehe E015 Ventil defekt Fotometer reinigen, S. 55 E017 – Steuergerät oder Programmierung in Ueberw. zeit...
  • Seite 69 AMI Silica Problembehebung Fehler Beschreibung Korrekturmassnahmen – Siehe Betriebsanleitung Sample E034 Probenfluss 2 tief Sequencer (Sample Sequencer) – Siehe Betriebsanleitung Sample E035 Probenfluss 3 tief Sequencer (Sample Sequencer) – Siehe Betriebsanleitung Sample E036 Probenfluss 4 tief Sequencer (Sample Sequencer) – Siehe Betriebsanleitung Sample...

  • Seite 70: Das Gehäuse Der Peristaltikpumpe Öffnen

    AMI Silica Problembehebung 7.4. Das Gehäuse der Peristaltikpumpe öffnen Für einige elektrische Anschlüsse (z.B. beim Austausch von Saug- lanzen) muss das Gehäuse der Peristaltikpumpe geöffnet werden. Gehen Sie dazu wie folgt vor: 1 Den Analysator gemäss Betriebs-Stopp zwecks Wartung, S. 47 ausschalten.

  • Seite 71: Die Sicherungen Auswechseln

    AMI Silica Problembehebung 7.5. Die Sicherungen auswechseln WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schaltkon- takt 1 oder 2 bzw. am Sammelstörkontakt angeschlossene Gerä- te können elektrische Schläge verursachen.  Vor der Fortführung der Installation müssen Geräte, die an fol-...

  • Seite 72: Programmübersicht

    AMI Silica Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, S.  Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Passwort- schutz möglich. Es können keine Einstellungen geändert werden.  Menü 2 Diagnose ist jederzeit für alle Anwender verfügbar.

  • Seite 73: Diagnose (Hauptmenü 2)

    AMI Silica Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation *Menünummern Bezeichnung AMI Silica 2.1* Version V6.20-08/16 Peripherie 2.1.3.1* PeriClip 1.06 2.1.3 RoValve 1.60 Werksprüfung 2.1.4.1* Gerät 2.1.4* Hauptplatine Betriebszeit Jahre, Tage, Stunden, Minuten, Sekunden 2.1.5.1* 2.1.5* Sensoren FOME Sensor Messwert in ppb 2.2*...

  • Seite 74: Wartung (Hauptmenü 3)

    AMI Silica Programmübersicht 8.3. Wartung (Hauptmenü 3) Kalibrierung Kalibrierung *Menünummern Fortschritt 3.1* 3.1.5* Service Verifikation (Fortschritt) 3.2.1.1* 3.2* 3.2.1* System füllen 3.2.2.5* (Fortschritt) 3.2.2* Simulation 3.3.1* Sammelstörkontakt 3.3* Schaltausgang 1 3.3.2* Schaltausgang 2 3.3.3* 3.3.4* Signalausgang 1 3.3.5* Signalausgang 2 3.3.6*...

  • Seite 75: Installation (Hauptmenü 5)

    AMI Silica Programmübersicht 8.5. Installation (Hauptmenü 5) Sensoren 5.1.1* *Menünummern Ref. Verifikation 5.1* Standard 5.1.2* 5.1.3* Blindwert 5.1.4* Messintervall 5.1.5* Kanäle 5.1.6* Kanalwahl Signalausgänge Signalausgang 1 & 2 Parameter 5.2.1.1 - 5.2.2.1* 5.2* 5.2.1* & 5.2.2* 5.2.1.2 - 5.2.2.2* Stromschleife 5.2.1.3 - 5.2.2.3*...
  • Seite 76 AMI Silica Programmübersicht 5.3.4.4* *Menünummern Störung 5.3.4.5* Verzögerung Verschiedenes 5.4.1* Sprache 5.4* Werkseinstellung 5.4.2* 5.4.3* Firmware laden Passwort 5.4.4.1* Meldungen 5.4.4* 5.4.4.2* Wartung 5.4.4.3* Betrieb Installation 5.4.4.4* 5.4.5* ID Probe Überw. Signalausgang 5.4.6* Schnittstelle 5.5.1* (nur mit RS485- Protokoll 5.5* 5.5.21*...

  • Seite 77: Programmliste Und Erläuterungen

    AMI Silica Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Anliegende Fehler 1.1.5 Zeigt die Liste mit aktuellen Fehlern und Statuszuständen (aktiv, be- stätigt). Wird ein aktiver Fehler bestätigt, wird der Sammelstörkon- takt wieder aktiviert. Wird ein Fehler gelöscht, wird er in die Meldungsliste verschoben.
  • Seite 78 AMI Silica Programmliste und Erläuterungen 2.2.1.4 Kal. History: Diagnosewerte der letzten Kalibrierungen prüfen. Fak- tor (Steilheit) Es werden maximal 64 Datensätze gespeichert. Ein Kalibrierungs- schritt entspricht einem Datensatz: Steilheit Fotometer: 0.5 –2.0 2.2.1.5 Ver. History: Kontrolle der Werte aus den letzten Verifikationen: Extinktion: Gemessene Extinktion des Referenz-Kits Referenzwert: Wert des Referenz-Kits gemäss Etikett...

  • Seite 79: Wartung

    AMI Silica Programmliste und Erläuterungen 2.3 Probe 2.3.1 ID Probe: Überprüfung des programmierten Codes. Der Code wird vom Bediener zur Kennzeichnung des Probenpunkts in der Anlage festgelegt Temperatur: Zeigt die Probentemperatur in °C an. Probenfluss: Zeigt den Probenfluss in B/s (Blasen pro Sekunde) an.

  • Seite 80: Zeit Einstellen

    AMI Silica Programmliste und Erläuterungen 3.2.3.1 Position: Die Position des 6-Wegeventils einstellen. Pos. 1 Reagenz 1 Pos. 2 Reagenz 2 Pos. 3 Reagenz 3 Pos. 4 Reagenz 4 Pos. 5 Loop Pos. 6 – 3.2.3.2 Pumpe: Die Pumpe ein und ausschalten.

  • Seite 81: Betrieb

    AMI Silica Programmliste und Erläuterungen 4 Betrieb 4.1 Stichprobe 4.1.5 Startet eine Stichprobenmessung. Bildschirmanweisungen befolgen. Siehe Stichprobenmessung, S. 4.2 Sensoren 4.2.1 Filterzeitkonstante: Zum Abflachen von Störsignalen. Je grösser die Filterzeitkonstante, desto langsamer reagiert das System auf geän- derte Messwerte. Bereich: 5–300 sec 4.2.2...

  • Seite 82: Installation

    Messung automatisch zwischen ihnen um. 5.1.6 Kanalwahl: Dieses Menü ist nur sichtbar, wenn der Wert für <Kanä- le> auf 2 gesetzt oder ein AMI Sample Sequencer mit AMI Silica ver- bunden ist. Es stehen folgende 3 Betriebsarten zur Auswahl:  Intern ...
  • Seite 83 Im nachfolgenden Beispiel wer- den nur die an den Eingängen 2, 4 und 6 angeschlossenen Proben gemessen, die Eingänge 1, 3 und 5 sind deaktiviert. Deaktivierte Proben werden auf dem AMI Silica Display mit einem «x» hinter dem Messwert dargestellt. SEQUENCER Modus Feldbus AMI Silica wird via Feldbus gesteuert.
  • Seite 84 Kontakts angesteuert werden. Wenn z. B. der Probenfluss 1 des AMI Sample Sequenzers aktiv ist, misst das AMI Silica so lange die Probe aus dem Probenfluss 1, bis der AMI Sample Sequencer zum nächsten programmierten Kanal wechselt. Im Beispiel unten wird der Probenfluss 3 (CH3), gründ her- vorgehoben, gemessen sobald das AMI Silica die vorherige Mes- sung abgeschlossen hat.

  • Seite 85: Parameter: Weisen Sie Dem Signalausgang Einen Der Prozesswerte

    AMI Silica Programmliste und Erläuterungen 5.2 Signalausgänge 5.2.1 und 5.2.2 Signalausgang 1 und 2: Jedem Signalausgang Prozesswert, Stromschleifenbereich und Funktion zuweisen. Hinweis: Die Navigation für die Menüs <Signalausgang 1> und <Signalausgang 2> ist identisch. Der Einfachheit halber werden im Folgenden nur Menünummern für Signalausgang 1 verwendet.
  • Seite 86 AMI Silica Programmliste und Erläuterungen [mA] 0 / 4 1’000 10’000 X Messwert (logarithmisch) 5.2.1.40 Skalierung: Anfangs- und Endpunkt (hoher/niedriger Bereich) der linearen bzw. logarithmischen Skala und dazu den Mittelpunkt der bilinearen Skala eingeben. Parameter Temperatur 5.2.1.40.10 Bereich tief: -30 °C to +120 °C 5.2.1.40.20...
  • Seite 87 AMI Silica Programmliste und Erläuterungen Als Steueraus- Signalausgänge können zur Ansteuerung von Reglereinheiten ver- wendet werden. Wir unterscheiden dabei zwischen unterschiedli- gang chen Typen:  P-Controller: Die Controller-Aktion ist proportional zur Abwei- chung vom Sollwert. Der Controller wird durch das P-Band gekennzeichnet.

  • Seite 88: Regler Aufwärts Oder Abwärts

    AMI Silica Programmliste und Erläuterungen Regler aufwärts oder abwärts Sollwert: benutzerdefinierter Prozesswert (gemessener Wert oder Fluss). P-Band: Bereich unterhalb (Aufwärtsregelung) oder oberhalb (Abwärtsregelung) des Sollwerts, wobei die Dosierungsintensität von 100 bis auf 0% reduziert werden kann, um den Sollwert überschreitungsfrei zu erreichen.

  • Seite 89: Sammelstörkontakt: Der Sammelstörkontakt Wird Als Kumulativer

    AMI Silica Programmliste und Erläuterungen 5.3 Schaltkontakte 5.3.1 Sammelstörkontakt: Der Sammelstörkontakt wird als kumulativer Fehlerindikator verwendet. Unter normalen Betriebsbedingungen ist der Kontakt aktiviert. Der Kontakt wird unter folgenden Bedingungen deaktiviert:  Stromausfall  Feststellung von Systemfehlern wie defekte Sensoren oder elektronische Teile ...
  • Seite 90 AMI Silica Programmliste und Erläuterungen 5.3.1.2.25 Alarm tief: Steigt der gemessene Wert über den Wert des Parame- ters «Alarm hoch», wird der Sammelstörkontakt aktiviert. Bereich: 0–20 °C 5.3.1.4 Probenfluss: Alarmwert für den Probenfluss programmieren. 5.3.1.4.1 Durchflussalarm: Programmieren Sie, ob der Sammelstörkontakt bei einem Durchflussalarm aktiviert werden soll.
  • Seite 91 AMI Silica Programmliste und Erläuterungen 2 Dann die erforderlichen Daten je nach gewählter Funktion eingeben. 5.3.2.1 Funktion: oberer/unterer Grenzwert Werden die Schaltausgänge als Schalter für obere/untere Grenzwer- te verwendet, sind folgende Variablen zu programmieren. 5.3.2.20 Parameter: Prozesswert wählen 5.3.2.300 Sollwert: Steigt der gemessene Wert über bzw. fällt unter den Soll- wert, wird der Schaltausgang aktiviert.

  • Seite 92: Funktion = Zeitschaltuhr

    AMI Silica Programmliste und Erläuterungen 5.3.2.32.1 Stellglied = Zeitproportional Beispiele für Dosiergeräte, die zeitproportional angesteuert werden: Magnetventile, Schlauchpumpen. Die Dosierung wird über die Funktionsdauer geregelt. 5.3.2.32.20 Zyklusdauer: Dauer eines Kontrollzyklus (Wechsel AN/AUS). Bereich: 0–600 sec 5.3.2.32.30 Reaktionszeit: minimale Dauer, die das Messgerät zur Reaktion benötigt.
  • Seite 93 AMI Silica Programmliste und Erläuterungen 5.3.2.24 Betriebsart: verfügbar sind Intervall, Täglich und Wöchentlich. 5.3.2.24 Intervall 5.3.2.340 Intervall: Das Intervall kann in einem Bereich von 1–1440 min programmiert werden. 5.3.2.44 Laufzeit: Zeit, für die der Schaltausgang aktiv bleibt. Bereich: 5 –32400 sec 5.3.2.54...
  • Seite 94 AMI Silica Programmliste und Erläuterungen 5.3.2.44 Laufzeit: siehe Intervall 5.3.2.54 Verzögerung: siehe Intervall 5.3.2.6 Signalausgänge: siehe Intervall 5.3.2.7 Ausgänge/Regler: siehe Intervall 5.3.2.24 wöchentlich Der Schaltkontakt kann an einem oder mehreren Tagen der Woche aktiviert werden. Die tägliche Startzeit gilt für alle Tage.

  • Seite 95: Schalteingang: Die Funktionen Der Schalt- Und Signalausgänge

    AMI Silica Programmliste und Erläuterungen 5.3.4 Schalteingang: Die Funktionen der Schalt- und Signalausgänge können je nach Position des Eingangskontakts definiert werden, d. h. keine Funktion, geschlossen oder offen. Wenn <Kanalwahl> im Menü < Installation>/<Sensoren> auf extern eingestellt ist, wird der Schalteingang auf “Aktiv = nein” gesetzt.
  • Seite 96 AMI Silica Programmliste und Erläuterungen 5.3.4.4 Fehler: Nein: Es wird keine Meldung in der Liste der aktuellen Fehler ange- zeigt und der Sammelstörkontakt wird bei aktivem Schaltein- gang nicht geschlossen. Meldung E024 ist auf der Meldungs- Liste gespeichert. Es wird die Meldung E024 ausgegeben und der Sammelstör- kontakt wird bei aktivem Schalteingang geschlossen.
  • Seite 97 AMI Silica Programmliste und Erläuterungen 5.4.4 Passwort: Festlegung eines Passworts, das nicht «0000» ist, um den unberechtigten Zugriff auf die folgenden Menüs zu verhindern. 5.4.4.1 Meldungen 5.4.4.2 Wartung 5.4.4.3 Betrieb 5.4.4.4 Installation. Jedes Menü kann durch ein eigenes Passwort geschützt werden.
  • Seite 98 AMI Silica Programmliste und Erläuterungen 5.5 Schnittstelle Auswahl eines der folgenden Kommunikationsprotokolle. Je nach Auswahl müssen verschiedene Parameter definiert werden. 5.5.1 Protokoll: Profibus 5.5.20 Geräteadresse: Bereich: 0–126 5.5.30 ID-Nr.: Bereich: Analysegeräte; Hersteller; Multivariabel 5.5.40 Lokale Bedienung: Bereich: Aktiviert/Deaktiviert 5.5.1 Protokoll: Modbus RTU 5.5.21...

  • Seite 99: Sicherheitsdatenblätter

    OXYCON ON-LINE SILICA nung: Reagenz 4b zu AMI Silica Eisen (II)-ammoniumsulfat Hexahydrat Artikelnummer: A85.142.400 Artikelbezeich- Kieselsäure Standardlösung 100ppm 100ml nung: Download der Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Rea- genzien sind zum Download unter www.swan.ch verfügbar. Sicherheits- datenblätter A-96.250.670 / 210521...

  • Seite 100: Werkeinstellungen

    AMI Silica Werkeinstellungen Werkeinstellungen Betrieb: Sensoren: Filterzeitkonst.: ................10 s Haltezeit nach Kal.:..............300 s Sammelstör- ................wie unter Installation kontakt Schaltausgang ................wie unter Installation 1 und 2 Schalteingang ................wie unter Installation Logger: Loggerinterval:............. Pro Messwert Logger löschen: ................nein Installation: Sensoren Ref. Verifikation: ................ 0.235 Standard: ................
  • Seite 101 AMI Silica Werkeinstellungen Gehäusetemp. hoch: ..............65 °C Gehäusetemp. tief: ..............0 °C Schaltausgang Funktion: ................Ob. GW Parameter: ..................Si 1 1 und 2 Sollwert: ................. 1.0 ppm Hysterese:................10 ppb Verzögerung: ................30 s Wenn Funktion = Aufw.Regler oder Abw.Regler: Parameter: ..................
  • Seite 102 AMI Silica Werkeinstellungen Diverses Sprache: ..................English Werkseinstellung: .................nein Firmware laden:................nein Passwort:..........für alle Betriebsarten 0000 ID Probe: ................- - - - - - - - Überwachung Signalausgang............nein A-96.250.670 / 210521...

  • Seite 103: Index

    AMI Silica Index Index ... . . Ablassleitung Oxalsäure ..Ammonium-Eisensulfat Reagenz 3 ..
  • Seite 104 AMI Silica Index ..... Überlaufarmatur Werkeinstellungen ....

  • Seite 105: Notizen

    AMI Silica Notizen Notizen A-96.250.670 / 210521...
