AMI LineTOC
Installation
3.6.
3.6.1
3.7.
40
Signalausgänge
Signalausgang 1 und 2 (Stromausgänge)
Hinweis: Maximallast 510 Ω.
Werden Signale an zwei verschiedene Empfänger geschickt,
sollte ein Signaltrenner (Schleifenisolator) verwendet werden.
Signalausgang 1: Klemmen 14 (+) und 13 (-)
Signalausgang 2: Klemmen 15 (+) und 13 (-)
Zur Programmierung siehe

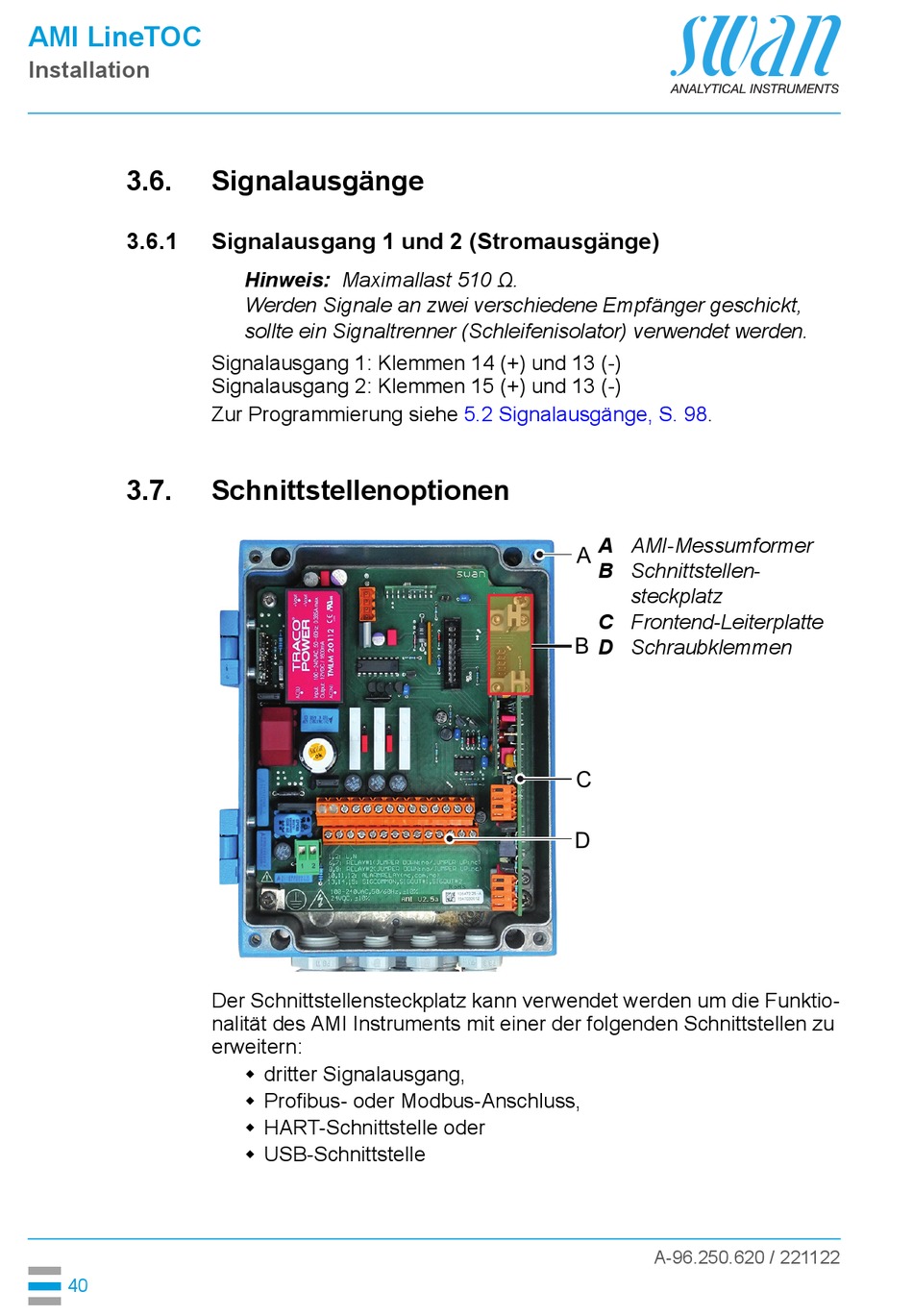

Schnittstellenoptionen
Der Schnittstellensteckplatz kann verwendet werden um die Funktio-
nalität des AMI Instruments mit einer der folgenden Schnittstellen zu
erweitern:
dritter Signalausgang,
Profibus- oder Modbus-Anschluss,
HART-Schnittstelle oder
USB-Schnittstelle
5.2 Signalausgänge, S.
A
AMI-Messumformer
A
B
Schnittstellen-
steckplatz
C
Frontend-Leiterplatte
D
Schraubklemmen
B
C
D
98.
A-96.250.620 / 221122
