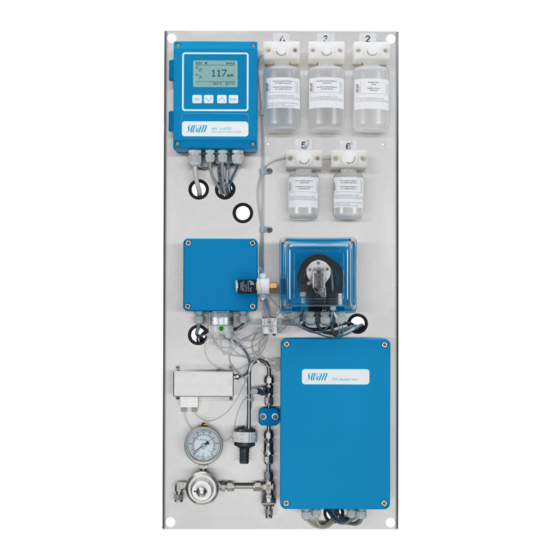

Seite 1 A-96.250.620 / 221122 AMI LineTOC Betriebsanleitung AMI LineTOC...
Seite 2 Kundenbetreuung Swan unterhält rund um die Welt ein dichtes Vertreternetz mit ausgebildeten Fachkräf- ten. Kontaktieren Sie für technische Fragen die nächste Swan-Vertretung oder direkt den Hersteller: Swan Analytische Instrumente AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-Mail: support@swan.ch Dokumentstatus...
Seite 3: Inhaltsverzeichnis
2.6.2 AMI LineTOC Kompaktversion ........22 2.7.
Seite 4 AMI LineTOC Kompaktversion ........72...
Seite 5: Sicherheitshinweise
Zweck verwendet. Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Softwareprogrammen so- wie aller anwendbaren Sicherheitsvorschriften und -bestimmungen. Aufbewah- Die Betriebsanleitung für das AMI LineTOC muss in der Nähe des Instruments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren und zu betreiben, müssen...
Seite 6: Warnhinweise
AMI LineTOC Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalwörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin, die zu schweren Verletzungen oder zum Tod führen.  Befolgen Sie sorgfältig die Anweisungen zu Ihrem Schutz.
Seite 7 AMI LineTOC Sicherheitshinweise Warnsymbole Die Warnsymbole in dieser Betriebsanleitung haben die folgende Bedeutung: Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.250.620 / 221122...
Seite 8: Allgemeine Sicherheitsbestimmungen
Um das Instrument sicher zu installieren und zu betreiben, müs- sen Sie die Anweisungen in diesem Handbuch lesen und verste- hen. WARNUNG Die in diesem Dokument beschriebenen Arbeiten dürfen nur von Personen durchgeführt werden, die von Swan geschult und auto- risiert wurden. A-96.250.620 / 221122...
Seite 9: Produktbeschreibung
Die Bestimmung der in Wasser enthaltenen organischen Komponen- ten ermöglicht eine weitreichende Aussage zu dessen Reinheit. Der AMI LineTOC ist das Ergebnis umfassender Erfahrungen in der Entwicklung von Analyseinstrumenten. Die Kombination einer hoch- effizienten Oxidationstechnik mit modernen Nachweis- und Auswer- tungsmethoden garantiert eine zuverlässige Überwachung von...
Seite 10 Speicher abgelegt. Überspannungsschutz für Ein- und funktionen Ausgänge. Galvanische Trennung der Messeingänge von den Sig- nalausgängen. Betriebsmodi Die folgenden Betriebsmodi stehen mit dem AMI LineTOC zur Verfügung:  Normalbetrieb  Stichprobe Im Normalbetrieb wird die Probe durch den Probeneingang durch das System gesogen und gemessen.
Seite 11: Beschreibung Des Systems
AMI LineTOC Produktbeschreibung Definitionen Total Carbon Die Summe des anorganisch und organisch gebundenen Kohlenstoffs. Total Inorganic Carbon Die Summe anorganischen Kohlenstoffs in gelöster Form. Total Organic Carbon Die Menge von Kohlenstoff in organischen Verbindungen. Aqua Purificata Water for injection (Wasser für Injektionszwecke)
Seite 12 Die Systemeignung bezieht sich auf die Fähigkeit des Instruments, eine schwer oxidierbare Substanz effizient zu oxidieren. Der AMI LineTOC ist in der Lage, den Systemeignungstest automa- tisch auszuführen. Der Bediener muss lediglich die Programmfunkti- on aktivieren und beide Standardlösungen an den entsprechenden Positionen bereitstellen.
Seite 13 TOC-Gehalt näherungsweise proportional zu der durch Oxydation hervorgerufenen Leitfähigkeitszunahme ist. Der AMI LineTOC themostatisiert die Proben bei der Online-Mes- sung und bei der Kalibrierung auf 42–43 °C. Für die TOC-Berech- nung muss also die Temperaturabhängigkeit der Leitfähigkeit nicht berücksichtigt werden.
Seite 14: Verifikation
Hinweis: Eine Verifikation kann nur durchgeführt werden, wenn das Leitfähigkeitsmodell “CO ” ausgewählt ist. Der AMI LineTOC wird im Werk kalibriert. Da die Genauigkeit der TOC-Messungen unmittelbar von der Kalibrierung des Instruments abhängt, wird empfohlen, die Kalibrierung regelmässig zu prüfen (siehe Wartungsplan, S.
Seite 15: Kalibrierung
Kalibrierung Hinweis: Eine Kalibrierung kann nur durchgeführt werden, wenn das Leitfähigkeitsmodell “Koeffizient” ausgewählt ist. Der AMI LineTOC wird im Werk kalibriert. Da die Genauigkeit der TOC-Messungen unmittelbar von der Kalibrierung des Instruments abhängt, wird empfohlen, in regelmässigen Abständen eine Kalibrie- rung durchzuführen (siehe...
Seite 16: Funktionstest
AMI LineTOC Produktbeschreibung 2.4. Funktionstest Hinweis: Der Funktionstest ist bei der Kompaktversion nicht verfügbar. Mit dem Funktionstest kann der Betreiber die Eignung des Systems in einem programmierbaren Zeitintervall automatisch prüfen und so eine exakte TOC-Überwachung sicherstellen. Betriebsart Verifizierung der Sensorleistung durch Nachweis komplexer organi- scher Substanzen gemäss den Bestimmungen des Systemeig-...
Seite 17: Systemeignungstest Für Pharma
AMI LineTOC Produktbeschreibung 2.5. Systemeignungstest für Pharma Das AMI-Line-TOC-Analysegerät ist auf die Einhaltung der Anforde- rungen von USP und EP zur Überwachung von pharmazeutischem Wasser ausgelegt. Die Verifizierung der TOC-Ergebnisse gemäss den europäischen und amerikanischen Arzneibüchern erfordert ei- nen regelmässig durchgeführten Systemeignungstest (SST) zur Kontrolle der Systemleistung.
Seite 18: Übersicht Fluidik
Heizelement Flaschenhalterung Pos. 5 UV-Reaktor Flaschenhalterung Pos. 6 Probenkühler Sechswegeventilausgang Abflusstrichter Schlauchpumpe Rückschlagventil Sechswegeventil Leitfähigkeitssensor 2 Dreifachverteiler „T“ Leitfähigkeitssensor 1 Reaktoranschluss Druckregler (optional) Durchflussregulierventil Vierfachverteiler „X“ siehe Zuweisung Standard- und Stammlösungen zu Flaschenhaltern (AMI LineTOC), S. 20 A-96.250.620 / 221122...
Seite 19 AMI LineTOC Produktbeschreibung Fluidik Um eine Kontaminierung der Probe mit Materialien in den Pumpen- schläuchen zu vermeiden, wird die Probe über die Kanäle 1 und 2 der Schlauchpumpe [A] durch das System gesogen. Eine kleine Menge der Probe zirkuliert in Kanal III in einem offenen Kreislauf durch das Sechswegeventil [B].
Seite 20: Normalbetrieb
AMI LineTOC Produktbeschreibung Tabelle 1: Zuweisung Standard- und Stammlösungen zu Flaschenhaltern (AMI LineTOC) Messmodus Pharma Flaschenhalterung Pos. 2 Reagenz-Wasser Nulllö- Reagenz-Wasser sung oder Stichprobe Nulllösung oder Stichprobe Pos. 3 Standardlösung 500 ppb C Standard (programmierba- als Saccharose rer Wert) Pos. 4 SST-Lösung 500 ppb...
Seite 21 AMI LineTOC Produktbeschreibung 14.5 Probeneinlass Heizelement Sechswegeventilausgang UV-Reaktor Schlauchpumpe Probenkühler Sechswegeventil Abflusstrichter Dreifachverteiler „T“ Rückschlagventil Reaktoranschluss Leitfähigkeitssensor 2 Vierfachverteiler „X“ Leitfähigkeitssensor 1 Durchflussüberwachung Druckregler (optional) Durchflussregulierventil Dreiwegeventil 3/2 Probenüberlauf A-96.250.620 / 221122...
Seite 22: Ami Linetoc Kompaktversion
Flaschenhalterung Pos. 3 Heizelement Flaschenhalterung Pos. 4 UV-Reaktor Sechswegeventilausgang Probenkühler Schlauchpumpe Abflusstrichter Sechswegeventil Rückschlagventil Dreifachverteiler „T“ Leitfähigkeitssensor 2 Reaktoranschluss Leitfähigkeitssensor 1 Vierfachverteiler „X“ Druckregler (optional) Durchflussüberwachung Durchflussregulierventil siehe Zuweisung Standardlösungen zu Flaschenhaltern (AMI LineTOC Kompaktversi- on), S. 24 A-96.250.620 / 221122...
Seite 23 AMI LineTOC Produktbeschreibung Fluidik Um eine Kontaminierung der Probe mit Materialien in den Pumpen- schläuchen zu vermeiden, wird die Probe über die Kanäle 1 und 2 der Schlauchpumpe [A] durch das System gesogen. Die Probe gelangt durch den Probeneinlass [1] in das System. Opti- onal kann ein Druckregler [P] installiert werden, um den Einlassdruck konstant zu halten.
Seite 24 AMI LineTOC Produktbeschreibung Tabelle 2: Zuweisung Standardlösungen zu Flaschenhaltern (AMI LineTOC Kompaktversion) Messmodus Pharma Flaschenhalte- rung Pos. 2 Reagenz-Wasser Nulllösung Reagenz-Wasser oder Stichprobe Nulllösung oder Stichprobe Pos. 3 Standardlösung 500 ppb C Standard (programmierbarer als Saccharose Wert) Pos. 4 SST-Lösung 500 ppb...
Seite 25 AMI LineTOC Produktbeschreibung 14.5 Probeneinlass UV-Reaktor Sechswegeventilausgang Probenkühler (optional) Schlauchpumpe Abflusstrichter Sechswegeventil Rückschlagventil Reaktoranschluss Leitfähigkeitssensor 2 Durchflussüberwachung Leitfähigkeitssensor 1 Dreiwegeventil 3/2 Druckregler (optional) Probenüberlauf Durchflussregulierventil Heizelement A-96.250.620 / 221122...
Seite 26: Instrumentenspezifikation
AMI LineTOC Produktbeschreibung 2.7. Instrumentenspezifikation Netzteil Spannung: 100–240 VAC (±10%) 50/60 Hz (±5%) Gleichstrom-Version nicht verfügbar Leistungsaufnahme: max. 55 VA Spezifika- Gehäuse: Aluminium, mit einem Schutzgrad von tionen Mes- IP 66 / NEMA 4X sumformer Umgebungstemperatur: −10 bis +50 °C Lagerung und Transport: −30 bis +85 °C...
Seite 27 AMI LineTOC Produktbeschreibung Abmessungen Montageplatte: Edelstahl (AMI LineTOC) Abmessungen: 400 x 850 x 180 mm Schrauben: 8 mm Durchmesser Gewicht: 18 kg 400 mm / 15.75" 374 mm / 14.72" Exit Enter AMI LineTOC TOC Reactor Unit 14.5 A-96.250.620 / 221122...
Seite 28 AMI LineTOC Produktbeschreibung Abmessungen Montageplatte: Edelstahl (AMI LineTOC Abmessungen: 450 x 700 x 180 mm Kompakt- Schrauben: 8 mm Durchmesser version) Gewicht: 18 kg 700 mm / 27.56" 674 mm / 26.54" 13 mm / 0.51" TOC Reactor Unit Exit...
Seite 29: Übersicht Über Das Instrument
AMI LineTOC Produktbeschreibung 2.8. Übersicht über das Instrument AMI LineTOC Messumformer Leitfähigkeitssensor 1 Flaschenhalterung Pos. 2 Leitfähigkeitssensor 2 Flaschenhalterung Pos. 3 Durchflussregelventil Flaschenhalterung Pos. 4 Probeneinlass Flaschenhalterung Pos. 5 Druckregler mit Manometer Flaschenhalterung Pos. 6 (optional) Schlauchpumpe Überlauf Temperatursensor zur Vierfachverteiler Durchflussüberwachung...
Seite 30 Flaschenhalterung Pos. 2 Leitfähigkeitssensor 2 Flaschenhalterung Pos. 3 Durchflussregelventil Flaschenhalterung Pos. 4 Probeneinlass Schlauchpumpe Druckregler mit Manometer Temperatursensor zur (optional) Durchflussüberwachung Überlauf Heizelement Sechswegeventil UV-Reaktor Dreiwegeventil siehe Zuweisung Standardlösungen zu Flaschenhaltern (AMI LineTOC Kompaktversi- on), S. 24 A-96.250.620 / 221122...
Seite 31: Installation
Flaschenhalterungen schrauben. Siehe Zuweisung Standard- und Stammlösungen zu Flaschenhaltern (AMI LineTOC), S. 20 bzw. Zuweisung Standardlösungen zu Fla- schenhaltern (AMI LineTOC Kompaktversion), S. Einschalten Das Regulierventil öffnen und den Durchfluss auf 1–5 l/h einstellen. Wenn der optionale Druckregler installiert ist, den Eingangsdruck auf 0,2 bar einstellen.
Seite 32: Die Instrumententafel Montieren
AMI LineTOC Installation 3.2. Die Instrumententafel montieren Der erste Teil dieses Kapitels erläutert die Vorbereitung und Platzie- rung des Instruments für den Gebrauch.  Das Instrument darf nur von geschultem Personal installiert werden  Instrument in vertikaler Ausrichtung montieren  Zur einfacheren Bedienung das Instrument so anbringen, dass sich die Anzeige auf Augenhöhe befindet...
Seite 33: Elektrische Anschlüsse
AMI LineTOC Installation 3.4. Elektrische Anschlüsse WARNUNG Warnung vor elektrischem Schlag Arbeiten an elektrischen Komponenten immer bei ausgeschalte- tem Messumformer durchführen. Die Nichtbeachtung der Sicherheitsanweisungen kann zu schweren oder tödlichen Ver- letzungen führen.  Das Instrument vor Arbeiten an elektrischen Bauteilen immer ausschalten ...
Seite 34 AMI LineTOC Installation WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schaltkon- takt 1 oder 2 bzw. einen Sammelstörkontakt angeschlossene Ge- räte können elektrische Schläge verursachen.  Vor der Fortführung der Installation müssen Geräte, die an fol- gende Kontakte angeschlossen sind vom Netz getrennt wer- den: –...
Seite 35: Elektrische Anschlüsse
AMI LineTOC Installation 3.4.1 Elektrische Anschlüsse ACHTUNG Nur die in diesem Diagramm dargestellten Klemmen und nur zu dem vorgesehenen Zweck verwenden. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigungen oder Verletzungen führen. A-96.250.620 / 221122...
Seite 36: Stromversorgung
Brandschutzklasse FV1 entsprechen  Die Hauptversorgung muss mit einem externen Schalter oder einem Schutzschalter ausgestattet sein, der – in der Nähe des Instruments liegt – für den Bediener einfach zugänglich ist – als Unterbrecher für AMI LineTOC markiert ist A-96.250.620 / 221122...
Seite 37: Schaltkontakte
AMI LineTOC Installation 3.5. Schaltkontakte 3.5.1 Schalteingang Hinweis: Nur potenzialfreie (trockene) Kontakte verwenden. Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und dem Widerstand des Relais) muss kleiner als 50 Ω sein. Klemmen 16/42 Für Informationen zur Programmierung siehe Programmliste und Er- läuterungen, S.
Seite 38: Schaltausgang 1 Und 2
AMI LineTOC Installation 3.5.3 Schaltausgang 1 und 2 Hinweis: Maximalbelastung 1 A/250 VAC Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma- lerweise offen» oder «normalerweise geschlossen» konfiguriert wer- den. Standard für beide Schaltausgänge ist «normalerweise offen». Um einen Schaltausgang als «normalerweise geschlossen» zu kon- figurieren, den Jumper in die obere Position setzen.
Seite 39 AMI LineTOC Installation ACHTUNG Mögliche Beschädigung der Schaltkontakte im AMI Messumformer verursacht durch hohe induktive Last Stark induktive oder direkt gesteuerte Lasten (Magnetventile, Do- sierpumpen) können die Schaltkontakte zerstören.  Um induktive Lasten >0,1 A zu schalten, eine AMI Relaisbox oder ein passendes Hochstromrelais verwenden.
Seite 40: Signalausgänge
AMI LineTOC Installation 3.6. Signalausgänge 3.6.1 Signalausgang 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω. Werden Signale an zwei verschiedene Empfänger geschickt, sollte ein Signaltrenner (Schleifenisolator) verwendet werden. Signalausgang 1: Klemmen 14 (+) und 13 (-) Signalausgang 2: Klemmen 15 (+) und 13 (-) Zur Programmierung siehe 5.2 Signalausgänge, S.
Seite 41: Signalausgang 3
AMI LineTOC Installation 3.7.1 Signalausgang 3 Klemmen 38 (+) und 37 (-). Erfordert die Zusatzplatine für den dritten Signalausgang 0/4 - 20 mA. Der dritte Signalausgang kann als Stromquelle oder als Stromsenke verwendet werden (über Schalter [A] auswählbar). Nähere Informatio- nen finden Sie in den dazugehörigen Installationsanweisungen...
Seite 42: Hart-Schnittstelle
AMI LineTOC Installation 3.7.3 HART-Schnittstelle Klemmen 38 (+) und 37 (-). Die HART-Schnittstelle ermöglicht Kommunikation über das HART- Protokoll. Nähere Informationen finden Sie in der HART-Anleitung. HART-Schnittstelle 3.7.4 USB-Schnittstelle Die USB-Schnittstelle wird zum Speichern von Logger-Daten und für Firmware-Uploads verwendet. Nähere Informationen finden Sie in den dazugehörigen Installationsanweisungen.
Seite 43: Das Instrument Einrichten
Das Instrument einrichten Das Instrument einrichten 4.1. Standard- und Stammlösungen Handhabung Die SST-Lösung und die Kalibrierlösung für den AMI LineTOC sind 4 Wochen haltbar. Die Lösungen werden kurz vor Lieferung verpackt von TOC- und per Expresslieferung an den Kunden geliefert. Lösungen Wenn Sie TOC-Lösungen bestellen, bedenken Sie bitte, dass die...
Seite 44: Den Probenfluss Einstellen
AMI LineTOC Das Instrument einrichten 4.3. Den Probenfluss einstellen Probeneinlass Druckregler Schraubkappe Manometer Durchflussregulierventil Schaft 14.5 1 Wenn ein Druckregler [B] installiert ist, den Ausgangsdruck wie folgt auf 0.2 bar einstellen: – Die Schraubkappe [C] mit einem 17 mm Gabelschlüssel lösen und abnehmen.
Seite 45: Programmierung
Zuweisung Standard- und Stammlösungen zu Flaschenhaltern (AMI LineTOC), S. 20 oder Zuweisung Standardlösungen zu Flaschenhal- tern (AMI LineTOC Kompaktversion), S. Einlaufzeit Lassen Sie das Instrument 4 Stunden lang ununterbrochen bei nor- malen Probenbedingungen laufen, um Verunreinigungen durch Transport und Fertigung auszuspülen.
Seite 46: Betrieb
AMI LineTOC Betrieb Betrieb 5.1. Tasten, Display Tasten Exit Enter um ein Menü oder einen Befehl zu beenden um Änderungen ablehnen um zur vorherigen Menüebene zurückzukehren um sich in einer Menüliste ABWÄRTS zu bewegen und Werte zu verringern um sich in einer Menüliste AUFWÄRTS zu bewegen und Werte zu erhöhen...
Seite 47 AMI LineTOC Betrieb Display Leitfähigkeits- modell 15:20:18 20.2 21.5 42.2°C 42.1°C Display Leitfähigkeits- modell Koeffizient 15:20:18 18.7 42.2°C 42.1°C A RUN Normalbetrieb HOLD Gerät im Haltemodus, Signaleingang zu Schalteingang zu: Regler/Grenzwert unterbro- chen (zeigt Status der Signalausgänge) B FEHLER Fehler...
Seite 48 42.1°C 42.2°C 42.2°C A Display 1 B Display 2 Wenn der AMI LineTOC auf den Betriebsmode UPW eingestellt ist:  Wenn der Offset oder die Steilheit im Menü <Installation>/ <Sensoren>/<TOC>/<Parameter> geändert wird, erscheint hinter dem TOC Messwert eine Tilde. 15:20:18 15:20:18 20.2...
Seite 49: Aufbau Der Software
Normalerweise passwort- geschützt und durch Prozess-Bediener verwaltet. Menü 5: Installation Installation Zur Erstinbetriebnahme des Instruments und Einstel- Sensoren lung aller Instrumentenparameter durch autorisierte Signalausgänge Swan-Techniker. Kann durch ein Passwort geschützt Schaltkontakte werden. Diverses Schnittstelle A-96.250.620 / 221122...
Seite 50: Parameter Und Werte Ändern
AMI LineTOC Betrieb 5.3. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken.
Seite 51: Stichprobe
AMI LineTOC Betrieb 5.4. Stichprobe “Stichprobe” wird für die Messung von Proben verwendet, die nicht am Probeneingang angeschlossen werden können. Die Stichprobe wird in eine Flasche gefüllt, die in die Halterung an Position 2 ge- schraubt wird. Um eine Stichprobenmessung zu starten, wie folgt vorgehen.
Seite 52: Wartung
Messwert kann mit [Enter] gespeichert werden. Falls erforderlich, kann die Testprozedur nach frühestens 5 min manuell beendet werden. Dadurch werden jedoch die Stabilitäts- kriterien des Messwertes ignoriert. Swan empfiehlt deshalb, die automatische Standard-Messproze- dur des AMI LineTOC zu verwenden. A-96.250.620 / 221122...
Seite 53: Wartungsplan
AMI LineTOC Wartung 6.1. Wartungsplan Pharma-Anwendungen Wöchentlich Probenfluss kontrollieren. Monatlich Funktionstest durchführen, siehe 6.5.,  (gilt nicht für Kompaktversion). Halbjährlich Systemeignungstest durchführen, siehe 6.7.,  65. UV-Reaktor austauschen, siehe 6.10.,  75. Pumpenschläuche austauschen, siehe 6.8.,  67. Jährlich Luftfilter austauschen (5 Stk.), siehe 6.11.,...
Seite 54: Betriebs-Stopp Zwecks Wartung
Saccharose gilt nur für die pharmazeutische Industrie. • Für UPW-Anwendungen ist die Konzentration der Standardlösung programmierbar. Die Verifikation von AMI LineTOC basiert auf einer Zwei-Punkte- Methode. Die untere Grenze wird durch die TOC-Konzentration von Reagenz/reinem Wasser vorgegeben, die obere Grenze wird durch die bekannte Konzentration einer Standardlösung 1 ppm C als...
Seite 55 Bediener den Faktor des Sensors im Verlauf speichern. Durch [Exit] wird das Ergebnis gelöscht. Der berechnete Faktor zeigt an, ob die Verifikation des AMI LineTOC innerhalb der vorgegebe- nen Grenzen liegt. Der aktuelle Faktor wird nicht durch den neu be- rechneten ersetzt.
Seite 56 AMI LineTOC Wartung Signalaus- Während der Verifikation sind die Signalausgänge gemäss der Werk- einstellung im Haltemodus, siehe Programmliste und Erläuternungen gänge, 5.2.1.4, S. 99. Alle programmierten Grenzwerte sind inaktiv. Grenzwerte Zum Starten einer Verifikation im Menü 3 <Wartung>/<Verifizierung> wählen. Den Anweisungen auf dem Bildschirm folgen.
Seite 57: Kalibrierung
AMI LineTOC Wartung 6.4. Kalibrierung Hinweis: • Die Kalibrierung ist verfügbar, wenn der AMI LineTOC Messumformer auf das Leitfähigkeitsmodell Koeffizient eingestellt ist. • Die Konzentration der Standardlösung 1 ppm C als Saccharose gilt nur für die pharmazeutische Industrie. • Für UPW-Anwendungen ist die Obergrenze der Standardlösung programmierbar.
Seite 58 AMI LineTOC Wartung Die Messresultate können im Menü <Diagnose>/<Sensoren>/ <History>/<Kalibrierung> eingesehen werden. Hinweis: Der neu berechnete Kalibrierungsfaktor (Steigung) sollte in einem erwarteten Bereich von 0,2 und 1,0 ppb/nS liegen. Signalaus- Während der Kalibrierung sind die Signalausgänge gemäss der Werkeinstellung im Haltemodus, siehe Programmliste und Erläuter- gänge,...
Seite 59: Funktionstest Pharma
AMI LineTOC Wartung 6.5. Funktionstest Pharma Hinweis: Der Funktionstest ist bei der Kompaktversion nicht verfügbar. Die Lösungen werden durch die automatische Verdünnung der Stamm-Standardlösungen, die am Instrumentenpanel installiert sind, vorbereitet. Die überwachte, angeschlossene Probe dient als Rea- genzwasser zur Verdünnung der Stamm-Standardlösungen auf eine bestimmte Konzentration.
Seite 60 AMI LineTOC Wartung 14.5 Stammlösung 20 ppm C als Dreifachverteiler “T” Saccharose Reaktoranschluss Stammlösung 20 ppm C als Vierfachverteiler “X” 1,4-Benzochinon Heizelement Sechswegeventilausgang UV-Reaktor Leitfähigkeitssensor 2 Schlauchpumpe Sechswegeventil Leitfähigkeitssensor 1 Vorgehens- Der Test selbst läuft automatisch ab. Nach Abschluss wird die er- rechnete Antworteffizienz angezeigt.
Seite 61 AMI LineTOC Wartung Signalaus- Während dem Funktionstest sind die Signalausgänge gemäss der Werkeinstellung im Haltemodus, siehe Programmliste und Erläuter- gänge, nungen 5.2.1.4, S. 99. Alle programmierten Grenzwerte sind inaktiv. Grenzwerte Spülzeit Bevor das Instrument wieder auf Messung im Normalbetrieb um- schaltet, werden die Leitungen mit der Probe gespült (siehe Pro-...
Seite 62: Funktionstest Upw
AMI LineTOC Wartung 6.6. Funktionstest UPW Hinweis: Der Funktionstest ist bei der Kompaktversion nicht verfügbar. Die Prüfstandardlösung wird an Position 5 befestigt. Die angeschlos- sene Probe dient als Reagenzwasser zur Verdünnung der Prüfstan- dardlösung. Die Konzentration der Prüfstandardlösung kann zwischen 100 ppb bis 25 ppm frei gewählt werden.
Seite 63 AMI LineTOC Wartung 14.5 Prüfstandard Vierfachverteiler “X” Sechswegeventilausgang Durchflussüberwachung Schlauchpumpe Heizelement Sechswegeventil UV-Reaktor Dreifachverteiler “T” Leitfähigkeitssensor 2 Reaktoranschluss Leitfähigkeitssensor 1 Prozedur Der Funktionstest läuft automatisch ab. Er ermöglicht es dem Betrei- ber, die Reaktion der Sensoren auf veränderliche Konzentrationen der Probe zu prüfen. Die Ergebnisse des Funktionstests werden au- tomatisch im Verlauf gespeichert, wenn der Test automatisch gestar- tet wurde.
Seite 64 AMI LineTOC Wartung Signalaus- Während dem Funktionstest sind die Signalausgänge gemäss der Werkeinstellung im Haltemodus, siehe Programmliste und Erläuter- gänge, nungen 5.2.1.4, S. 99. Alle programmierten Grenzwerte sind inaktiv. Grenzwerte Spülzeit Bevor das Instrument wieder auf Messung im Normalbetrieb um- schaltet, werden die Leitungen mit der Probe gespült (siehe Pro-...
Seite 65: Systemeignungstest (Sst)
AMI LineTOC Wartung 6.7. Systemeignungstest (SST) Der Systemeignungstest ist nur im Betriebsmodus Pharma verfügbar. Systemeig- Für diesen Test schrauben Sie die drei Flaschen mit nungstest  Reagenz/reinem Wasser [2] (SST)  Standardlösung 500 ppb C als Saccharose [3]  SST-Lösung 500 ppb C als 1,4-Benzochinon [4] in die entsprechend nummerierten Flaschenhalterungen.
Seite 66 AMI LineTOC Wartung Signalausgän- Während dem Funktionstest sind die Signalausgänge gemäss der Werkeinstellung im Haltemodus, siehe Programmliste und Erläuter- ge, Grenzwerte nungen 5.2.1.4, S. 99. Alle programmierten Grenzwerte sind inaktiv. Zum Starten des Systemeignungstests im Menü 3 <Wartung> Eignungstest wählen. Den Anweisungen auf dem Bildschirm folgen.
Seite 67: Die Pumpenschläuche Austauschen
Pumpeneinlass geschlossen Pumpenauslass Rotor Schutzkappe Schlauch- Hinweis: Der AMI LineTOC verwendet zwei verschiedene durchmesser Schlauchdurchmesser. Diese sind wichtig, um während des Funktionstests das richtige Verdünnungsverhältnis zwischen Probewasser und Stammlösung zu erhalten. Die Kompakt- version des AMI LineTOC verwendet nur einen Schlauchdurchmesser.
Seite 68 AMI LineTOC Wartung Entfernen der Die Pumpenschläuche lassen sich auf einfachste Weise montieren und demontieren. Gehen Sie wie folgt vor: Pumpen- schläuche Pumpengehäuse Verschlussrahmen offen Rotor Pumpenschlauch Pumpeneinlass Pumpenauslass 1 Das Instrument gemäss den Anweisungen unter Betriebs-Stopp zwecks Wartung, S. 54 abschalten.
Seite 69: Schlauchnummerierung
AMI LineTOC Wartung 6.9. Schlauchnummerierung 6.9.1 AMI LineTOC 14.5 Schlauch- Schlauch- länge [mm] von Probeneinlass Dreiwegeventil (G)  71, oder Probenkühler. Dreiwegeventil (G), siehe  Vierfachverteiler (E)  Vierfachverteiler (E), siehe  Reaktoranschluss (D), (1) Vierfachverteiler (E), siehe  Sechswegeventil (B), (1) Sechswegeventil (B), (7) Dreifachverteiler (C) ...
Seite 70 AMI LineTOC Wartung Schlauch- Schlauch- länge [mm] von Dreifachverteiler (C), siehe  Dreiwegeventil (G)  Wenn installiert, Probenkühler- Dreiwegeventil (G)  auslass Reaktoranschluss (D), (2) Schlauchpumpe (A), Pum- peneingangsseite, 2,3 mm Schlauch Schlauchpumpe (A), Ausgang, Abfluss (L) 2,3-mm-Schlauch Reaktoranschluss (D), (4)
Seite 71 AMI LineTOC Wartung Anschlüsse Dreifachverteiler am Dreifach- Vierfachverteiler und Vierfach- verteiler Anschlüsse Dreiwegeventil am Dreiwege- Sechswegeventil ventil 1/11 Anschlüsse Reaktoranschluss am Reaktor UV-Reaktor A-96.250.620 / 221122...
Seite 72: Ami Linetoc Kompaktversion
AMI LineTOC Wartung 6.9.2 AMI LineTOC Kompaktversion 14.5 Schlauch- Schlauch- länge [mm] Probeneinlass Dreiwegeventil (G)  74, oder Einlass Probenkühler, falls installiert Dreiwegeventil (G), siehe  Reaktoranschluss (D), (1) Sechswegeventil (B), (7) Dreiwegeventil (G)  Wenn installiert, Probenkühler- Dreiwegeventil (G) ...
Seite 73 AMI LineTOC Wartung Schlauch- Schlauch- länge [mm] Reaktoranschluss (D), (4) Schlauchpumpe (A), Ein- gang, 2,3-mm-Schlauch 1200* Schlauchpumpe (A), Ausgang, Abfluss (L) 2,3-mm-Schlauch 450* Reagenz-Wasser Nulllösung (2) Sechswegeventil [B] (2) 1200* Standardlösung 500 ppb C als Sechswegeventil [B] (3) Saccharose (3) 1200* SST-Lösung 500 ppb C als 1,4-...
Seite 74 AMI LineTOC Wartung Anschlüsse Dreiwegeventil am Dreiwege- Sechswegeventil ventil 1/11 Anschlüsse Reaktoranschluss am Reaktor UV-Reaktor A-96.250.620 / 221122...
Seite 75: Uv-Reaktor Austauschen
AMI LineTOC Wartung 6.10. UV-Reaktor austauschen WARNUNG Gefährliche elektrische Spannung Gefahr eines Stromschlags durch hohe Zündspannung  Trennen Sie das Gerät von der Stromversorgung, bevor Sie den UV-Reaktor austauschen. UV-Reaktorhalterung neutral UV-Reaktor Elektrisches Vorschaltgerät (EVG) UV-Reaktorhalterung mit Stift Leitfähigkeitssensor 1 Leitfähigkeitssensor 2...
Seite 76 AMI LineTOC Wartung UV-Reaktor 1 Zum Menu <Wartung>/<Service> /<Lampe>/<Lampe wech- seln> navigieren. demontieren 2 [Enter] drücken. Lampe wechseln 3.4.2.1.5  Die Peristaltikpumpe dreht rückwärts um alle Schläuche zu Fortschritt entleeren. Anhalten mit <Enter> 3 [Enter] drücken um den Lampen- Lampe wechseln 3.4.2.1.4...
Seite 77 AMI LineTOC Wartung Die Führungsplatte [I] an der unteren UV-Reaktorhalterung [D] sorgt zusammen mit dem Führungsstift [K] am UV-Reaktor dafür, dass der UV-Reaktor nur in einer Position installiert werden kann. Das Füh- rungsloch [L] an der unteren UV-Reaktorhalterung ermöglicht die ge- naue Ausrichtung des UV-Reaktors mit dem Probeneinlass und - auslass sowie mit den O-Ringen [M].
Seite 78: Luftfilter Austauschen
AMI LineTOC Wartung 6.11. Luftfilter austauschen Die Luftfilter befinden sich auf den Flaschenhalterungen. Sie verhin- dern, dass die Standard- und Stammlösungen über die Luft mit Parti- keln verunreinigt werden. Tauschen Sie die Luftfilter jährlich aus. A Luftfilter Gehen Sie wie folgt vor, um die Luftfilter auszutauschen: 1 Ziehen Sie den alten Luftfilter von der Flaschenhalterung ab.
Seite 79: Längere Betriebsunterbrechungen
AMI LineTOC Wartung 6.12. Längere Betriebsunterbrechungen Schalten Sie das Instrument nicht ab, wenn der Betrieb für weniger als eine Woche ausgesetzt wird. Der Stromverbrauch ist sehr niedrig und der Analysator bleibt einsatzbereit. 1 Befolgen Sie zum Ausschalten des Instruments die Anweisungen unter Betriebs-Stopp zwecks Wartung, S.
Seite 80: Fehlersuche
AMI LineTOC Fehlersuche Fehlersuche 7.1. Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein pro- grammierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die ange- zeigten Messwerte sind möglicherweise falsch.
Seite 81 AMI LineTOC Fehlersuche Fehler Beschreibung Korrekturmassnahmen – Prozess überprüfen E001 TOC Alarm hoch – Programmierte Werte überprüfen, siehe 5.3.1.1.1.1, S. 100 – Prozess überprüfen E002 TOC Alarm tief – Programmierte Werte überprüfen, siehe 5.3.1.1.1.25, S. 100 – Prozess überprüfen E003 Leitf.
Seite 82 AMI LineTOC Fehlersuche Fehler Beschreibung Korrekturmassnahmen – Sensoranschluss überprüfen, siehe Elektrische E012 Temp. 1 Unterbruch Anschlüsse, S. 35 – Umgebungstemperatur überprüfen E013 Gehäusetemp. hoch – Umgebungstemperatur überprüfen E014 Gehäusetemp. tief – auf weitere Fehler überprüfen E015 Lampe – Lampe überprüfen –...
Seite 83 AMI LineTOC Fehlersuche Fehler Beschreibung Korrekturmassnahmen – Verdünnungswasserkonzentration >100 ppb E053 Konz. hoch – berechnetes Verhältnis ausserhalb von Bereich E054 Verhältnis (< -15% oder > +15%) – kein Probenfluss E055 Durchfluss – TOC des Verdünnungswassers unstabil E056 Stabilität – automatisch gestarteter Funktionstest...
Seite 84: Sicherungen Wechseln
AMI LineTOC Fehlersuche 7.2. Sicherungen wechseln WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schalt- kontakt 1 oder 2 bzw. am Sammelstörkontakt angeschlossene Geräte können elektrische Schläge verursachen.  Vor der Fortführung der Installation müssen Geräte, die an folgende Kontakte angeschlossen sind, vom Netz getrennt werden: –...
Seite 85: Programmübersicht
AMI LineTOC Programmübersicht Programmübersicht Alle Menüs sind passwortgeschützt, sobald ein Administratorpass- wort gesetzt wird.  Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Zugriff durch Administrator, Service und Betreiber. Es können keine Einstel- lungen geändert werden.
Seite 86: Diagnose (Hauptmenü 2)
AMI LineTOC Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation AMI LineTOC * Menünummern Bezeichnung 2.1* V6.24-11/22 Version Peripherie 2.1.3.1* PeriClip 1.05 2.1.3* EVG 1.40 RoValve 1.50 Werksprüfung 2.1.4.1* Gerät 2.1.4* Hauptplatine Front-End Betriebszeit Jahre, Tage, Std, min, s 2.1.5.1* 2.1.5* Sensoren Sensoren 2.2.1.1*...
Seite 87: Wartung (Hauptmenü 3)
AMI LineTOC Programmübersicht 8.3. Wartung (Hauptmenü 3) Verifizierung * Menünummern (Fortschritt) (wenn Kompensation = CO2) 3.1xx* Kalibrierung (Fortschritt) (wenn Kompensation = Koeffizient) 3.1xx* Eignungstest (Fortschritt) (wenn Betriebsart = Pharma) 3.2* Funktionstest (Fortschritt) (nicht verfügbar bei der Kompaktversion) 3.3xx* Service Simulation 3.4.1.1/2*...
Seite 88: Installation (Hauptmenü 5)
AMI LineTOC Programmübersicht 8.5. Installation (Hauptmenü 5) Sensoren Messung Betriebsart Pharma 5.1* 5.1.1* 5.1.1.1 5.1.1.1.1* Kompensation 5.1.1.1.2* Koeffizient Parameter 5.1.1.2.1 Offset 5.1.1.2 5.1.1.2.2 Faktor Steilheitskorrektur 5.1.1.2.3 5.1.1.2.4 Standard 5.1.1.2.5 Check Standard Leitf. 1 und 2 5.1.x.1* Zellkonstante 5.1.2 und 5.1.3* 5.1.x.2*...
Seite 89 AMI LineTOC Programmübersicht Schaltausgang 1 5.3.2.1* * Menünummern Funktion und 2 5.3.2/3* 5.3.2.2* Parameter 5.3.2.300* Sollwert Hysterese 5.3.2.400* 5.3.2.5* Verzögerung Schalteingang 5.3.4.1* Aktiv 5.3.4* 5.3.4.2* Signalausgänge 5.3.4.3* Ausgänge Störung 5.3.4.4* Verzögerung 5.3.4.5* Diverses 5.4.1* Sprache 5.4* 5.4.2* Werkseinstellung 5.4.3* Firmware laden...
Seite 90: Programmliste Und Erläuterungen
(Zirkularpuffer). 2 Diagnose Im Modus Diagnose können Werte nur angezeigt, jedoch nicht geän- dert werden. 2.1 Identifikation 2.1.1 Bezeichnung: Zeigt die Bezeichnung des Instruments: AMI LineTOC 2.1.2 Version: Firmware-Version, z. B. V6.24-11/22 2.1.3 Peripherie: 2.1.3.1 PeriClip: Firmware-Version der Schlauchpumpe (z. B. 1.05) EVG: Firmware-Version des UV-Reaktors (z.
Seite 91 AMI LineTOC Programmliste und Erläuterungen 2.2 Sensoren 2.2.1 Sensoren: 2.2.1.1  Messwert: Zeigt den aktuellen TOC-Wert in ppb an. Leitf. 1 und 2: Zeigt die aktuelle unkompensierte Leitfähigkeit von Sensor 1 und 2 in nS/cm an. Temp. 1 und 2: Zeigt die aktuelle Temperatur von Sensor 1 und 2 2.2.2...
Seite 92: Wartung
AMI LineTOC Programmliste und Erläuterungen 2.3 Probe 2.3.1 Zeigt den programmierten Code. Der Code wird vom ID Probe: Bediener zur Kennzeichnung des Probenpunkts in der Anlage festgelegt. Zeigt die aktuelle Temperatur des Temperatursen- Umgebungs- sors, der auf dem EVG Print montiert ist.
Seite 93 AMI LineTOC Programmliste und Erläuterungen 3.2 Eignungstest Eignungstest: Sichtbar in der Betriebsart „Pharma“. Den Eignungstest starten. Den Anweisungen auf dem Bildschirm fol- gen. Siehe auch Kapitel Systemeignungstest (SST), p. 3.3xx Funktionstest Funktionstest: Den Funktionstest starten. Den Anweisungen auf dem Bildschirm folgen. Nähere Informationen siehe Kapitel Funktionstest Pharma, p.
Seite 94 AMI LineTOC Programmliste und Erläuterungen 3.4.2 Lampe 3.4.2.1 Lampe wechseln: Startet die Schlauchpumpe im Rücklaufmodus, um das System zu entleeren. Folgen Sie den Anweisungen auf dem Bildschirm. 3.4.2.2 Zähler zurücksetzen: Den Stundenzähler zurücksetzen nach dem Lampenwechsel. 3.4.3 System füllen: Startet die Schlauchpumpe, um das System zu fül- len.
Seite 95: Betrieb
AMI LineTOC Programmliste und Erläuterungen 4 Betrieb 4.1 Stichprobe 4.1.3 ID Probe: Eingabe der Probenidentifikation. Die Probenidentifikation wird vom Bediener zur Kennzeichnung des Probenpunkts in der An- lage festgelegt. Der Name kann maximal 8 Zeichen lang sein. Um den Namen einzugeben siehe Stichprobe, p.
Seite 96: Installation
AMI LineTOC Programmliste und Erläuterungen 5 Installation 5.1 Sensoren 5.1.1 5.1.1.1 Messung 5.1.1.1.1 Betriebsart: (siehe Produktbeschreibung, p. Betriebsart Pharma Die Betriebsart Pharma wird gewählt Die Betriebsart UPW wird gewählt 5.1.1.1.2 Kompensation 5.1.1.1.2.1 Kompensation Kompensation Koeffizient CO2: Das Leitfähigkeitsmodell “CO2“ wird gewählt (siehe Leitfähigkeitsmodell CO2, p.
Seite 97: Steilheitskorrektur: Die Steilheitskorrektur Ist In Der Werkeinstellung
AMI LineTOC Programmliste und Erläuterungen 5.1.1.2.3 Steilheitskorrektur: Die Steilheitskorrektur ist in der Werkeinstellung auf 1.0 eingestellt. Wird der Faktor Steilheitskorrektur geändert, hat dies einen Einfluss auf die Steigung der Steilheit und dadurch auch auf den Messwert. Wenn die Steilheitskorrektur geändert wird, wird der angezeigte TOC Messwert mit einer ~ markiert.
Seite 98: Parameter: Weisen Sie Dem Signalausgang Einen Der Prozesswerte
AMI LineTOC Programmliste und Erläuterungen 5.2 Signalausgänge 5.2.1 und 5.2.2 Signalausgang 1 und 2: Weisen Sie jedem Signalausgang Pro- zesswert, Stromschleifenbereich und Funktion zu. Hinweis: Die Navigation für die Menüs <Signalausgang 1> und <Signalausgang 2> ist identisch. Der Einfachheit halber werden im Folgenden nur Menünummern für Signalausgang 1...
Seite 99: Parameter: Leitf.1 Und Leitf
AMI LineTOC Programmliste und Erläuterungen [mA] 0 / 4 1’000 10’000 X Messwert (logarithmisch) 5.2.1.4 HOLD Mode: Wenn HOLD auf «halten» eingestellt ist, wird während einem Test der letzte Messwert angezeigt. Wenn HOLD auf «fortfah- ren» eingestellt ist, werden die Messwerte des Tests angezeigt.
Seite 100 AMI LineTOC Programmliste und Erläuterungen 5.3 Schaltkontakte 5.3.1 Sammelstörkontakt Der Sammelstörkontakt wird als kumulativer Fehlerindikator verwen- det. Unter normalen Betriebsbedingungen ist der Kontakt aktiviert. Der Kontakt wird unter folgenden Bedingungen deaktiviert:  Stromausfall  Feststellung von Systemfehlern wie defekte Sensoren oder elektronische Teile ...
Seite 101 AMI LineTOC Programmliste und Erläuterungen 5.3.1.1.2.35 Hysterese: Innerhalb des Hysteresebereichs reagiert der Schaltaus- gang nicht. Dies verhindert eine Beschädigung der Schaltkontakte, wenn der Messwert um den Alarmwert schwankt. Bereich: 0,0 nS–5,00 µS 5.3.1.1.2.45 Verzögerung: Zeit, um die die Aktivierung des Sammelstörkontakts verzögert wird, wenn der Messwert über/unter dem programmierten...
Seite 102: Alarm Tief: Fällt Die Probentemperatur Unter Den Programmierten
AMI LineTOC Programmliste und Erläuterungen 5.3.1.2.2.2 Alarm tief: Fällt die Probentemperatur unter den programmierten Wert, wird E022 angezeigt. Bereich: 5–45 °C 5.3.1.3 Gehäusetemp.: 5.3.1.3.1 Gehäusetemp. hoch: Legen Sie den Wert „Alarm hoch“ für die Tem- peratur des Elektronikgehäuses fest. Übersteigt der Messwert den programmierten Wert, wird E013 angezeigt.
Seite 103: Funktion: Feldbus
AMI LineTOC Programmliste und Erläuterungen 5.3.2.300 Sollwert: Steigt der gemessene Wert über bzw. fällt unter den Soll- wert, wird der Schaltausgang aktiviert. Parameter Bereich 0.00 ppb–2.00 ppm Leitf. 1 und 2 0.0 nS–3.00 mS Temp. 1 und 2 -30 °C bis + 130 °C Konz.
Seite 104: Aktiv: Aktivierungszeit Des Schalteingangs Festlegen
AMI LineTOC Programmliste und Erläuterungen 5.3.4.1 Aktiv: Aktivierungszeit des Schalteingangs festlegen: Die Messung wird während dieser Zeit unterbrochen. Der Schalteingang ist nie aktiv. Nein: Der Schalteingang ist aktiv, wenn der Eingangs- Wenn schaltkontakt geschlossen ist. geschlossen: Der Schalteingang ist aktiv, wenn der Eingangs- Wenn offen: schaltkontakt offen ist.
Seite 105: Administrator: Der Administrator Verfügt Über Alle Rechte Und Hat
5.4.4.1.3 Das Passwort ist in der Werkeinstellung auf <0000> gesetzt. Sobald ein Administrator-Passwort eingegeben wird, wird dieses beim Zu- griff auf jedes Menu abgefragt. Wenn Sie das Administrator-Passwort vergessen haben, wenden Sie sich an den nächsten Swan-Vertreter. A-96.250.620 / 221122...
Seite 106: Id Probe: Identifizieren Sie Den Prozesswert Mit Einem Sinnvollen
AMI LineTOC Programmliste und Erläuterungen 5.4.4.2 Anwender 1 5.4.4.2.1 Name: Den Namen des Anwenders eingeben. 5.4.4.2.2 Funktion: Funktion Administrator Service Betreiber Administrator: Alle Rechte Service: Zugriff auf alle Menüs ausser <Installation> Betreiber: Zugriff auf die Menüs <Meldungen> und <Diagnose> 5.4.4.3...
Seite 107 AMI LineTOC Programmliste und Erläuterungen 5.5 Schnittstelle Auswahl eines der folgenden Kommunikationsprotokolle. Je nach Auswahl müssen verschiedene Parameter definiert werden. 5.5.1 Protokoll: Profibus 5.5.20 Geräteadresse: Bereich: 0–126 5.5.30 ID-Nr.: Bereich: Analysegeräte; Hersteller; Multivariabel 5.5.40 Lokale Bedienung: Bereich: Aktiviert/Deaktiviert 5.5.1 Protokoll: Modbus RTU 5.5.21...
Seite 108: Werkeinstellungen
AMI LineTOC Werkeinstellungen Werkeinstellungen Betrieb Sensoren Filterzeitkonstante: ..............30 s Haltezeit nach Kal: ..............300 s Logger Logintervall: ................30 min Logger löschen: ................Nein Installation Sensoren TOC: Messung: Betriebsart: ..........Pharma TOC: Messung: Kompensation: ..........CO2 Wenn Kompensation = Koeffizient Koeffizient:................4.50% Nur in der Betriebsart UPW TOC: Parameter: Offset ............
Seite 109 AMI LineTOC Werkeinstellungen Signalausgang 2 Parameter: ..............Temperatur 1 Stromschleife: ..............4–20 mA Funktion: ................... linear Skalierung: Skalenanfag: ............0.0 °C Skalierung: Skalenende: ............50.0 °C Sammelstör- Sensoren: TOC: Alarm hoch: ..........2.00 ppm Sensoren: TOC: Alarm tief: ..........0.00 ppb kontakt Sensoren: TOC: Hysterese: ..........
Seite 110 AMI LineTOC Werkeinstellungen Parameter: Konz. 2 Sollwert: ................1.00 ppm Hysterese: ................10.0 ppb Verzögerung: ................30 s Schalteingang Aktiv: ..................wenn zu Signalausgänge:................halten Ausgänge: ..................aus Störung: ....................ja Verzögerung: ................10 s Diverses Sprache: ................Englisch Werkeinstellung: ................nein Firmware Laden: ................nein Zugriff: Administrator: ..........für alle Modi 0000 Zugriff: User 1 ...
Seite 111: Index
AMI LineTOC Index Index Numerics ..... . . 2-Punkte-Kalibrierung Kabelstärke ... . .
Seite 112 AMI LineTOC Index ....HART ......
Seite 113: Notizen
AMI LineTOC Notizen Notizen A-96.250.620 / 221122...
Seite 114 A-96.250.620 / 221122 Swan-Produkte - Analytische Instrumente für: Swan ist weltweit durch Tochtergesellschaften und Distributoren vertreten und kooperiert mit unabhängigen Vertriebspartnern auf der ganzen Welt. Für Kontaktangaben den QR-Code scannen. Swan Analytical Instruments ∙ CH-8340 Hinwil www.swan.ch ∙ swan@swan.ch AMI LineTOC...

Swan AMI LineTOC Betriebsanleitung
