Swan Chematest 30 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Chematest 30:
Inhaltsverzeichnis

Werbung

Quicklinks

Chematest 30
Version 1.00 und höher
A-96.730.100 / 040119

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Swan Chematest 30

Inhaltszusammenfassung für Swan Chematest 30

  • Seite 1 Chematest 30 Version 1.00 und höher A-96.730.100 / 040119...
  • Seite 2 Kundenbetreuung SWAN unterhält rund um die Welt ein dichtes Vertreternetz mit ausgebildeten Fach- kräften. Kontaktieren Sie für technische Fragen die nächste SWAN Vertretung oder direkt den Hersteller: SWAN ANALYTISCHE INSTRUMENTE AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-mail: support@swan.ch...

  • Seite 3: Inhaltsverzeichnis

    Chematest 30 Inhaltsverzeichnis Sicherheitshinweise ........Allgemeine Informationen ......
  • Seite 4 Chematest 30 Artikelnummern ........

  • Seite 5: Sicherheitshinweise

    Chematest 30 Sicherheitshinweise Chematest 30 – Betriebsanleitung Sicherheitshinweise Um das Instrument sicher zu betreiben, müssen Sie die Anweisun- gen in diesem Handbuch lesen und verstehen. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Symbole haben folgende Bedeutung: WARNUNG Schwere Verletzungen oder Schäden am Gerät können auftreten, wenn Sie diese Warnhinweise ignorieren.

  • Seite 6: Symbole Auf Dem Produkt

    WARNUNG Gesundheitsrisiko Lesen Sie deshalb unbedingt die Anweisungen zur sicheren Handhabung von Reagenzien in den entsprechenden Material- sicherheits-Datenblättern (MSDS). Diese stehen auf www.swan.ch zum Download bereit. Elektronik VORSICHT Beachten Sie die folgenden Anweisungen, wenn Sie das Instrument verwenden oder aufladen: ...

  • Seite 7: Allgemeine Informationen

    Chematest 30 Allgemeine Informationen Allgemeine Informationen 2.1. Grundregeln für Bestimmungen Die Präzision und Wiederholbarkeit einer Bestimmung ist stark von der Arbeitsweise des Bedieners abhängig. Bitte beachten Sie die folgenden Regeln: Verwenden Sie stets saubere Utensilien Rückstände von früheren Messungen können das Ergebnis verfäl- schen.

  • Seite 8: Achten Sie Auf Die Reaktionszeiten

    Um die erforderliche Tropfenzahl abzumessen, halten Sie die Fla- sche in einem 45°-Winkel. Stellen Sie vor der Messung sicher, dass die Reagenzien gut mit der Probe vermischt sind. Der Chematest 30 ist auf die OXYCON-Reagenzien von Swan ab- gestimmt. Reagenzien anderer Hersteller können die Messgenau- igkeit stark beeinträchtigen.

  • Seite 9: Anmerkungen Zu Einzelnen Methoden

    Chlor am Messwert 2.3.2 Gebundenes Chlor Der Methodenkatalog des Chematest 30 sieht zwei Optionen für die Messung von gebundenem Chlor vor: mit einer Küvette oder mit zwei Küvetten. Abgesehen von der Anzahl der verwendeten Küvetten sind die beiden Methoden identisch.

  • Seite 10: Produktbeschreibung

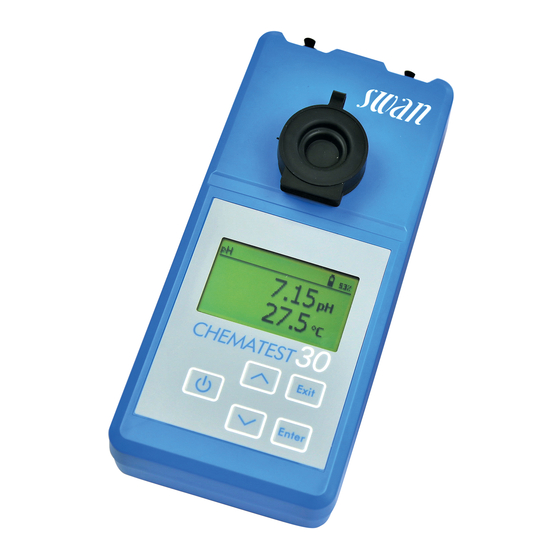

    Chematest 30 Produktbeschreibung Produktbeschreibung Der Chematest 30 ist ein tragbares Mehrparameter-Fotometer in einem stabilen, wasserfesten Gehäuse. Es ist geeignet für die An- wendung in öffentlichen Schwimmbädern, Trinkwasser sowie der Pharma- und Lebensmittelindustrie. 3.1. Liste der unterstützten Methoden Der Chematest 30 unterstützt die folgenden Methoden:...

  • Seite 11: Instrumentenspezifikation

    Chematest 30 Produktbeschreibung 3.2. Instrumentenspezifikation Gehäuse IP67-zertifiziert Strom- Wiederaufladbare Lithium-Ionen-Batterie versorgung Laden Sie das Instrument nur mit einer normalen USB-Buchse Typ A und dem mitgelieferten USB-Kabel auf. Halten Sie es wäh- rend des Ladevorgangs von Hitze und Wasser fern (nicht IP67-kon- form).

  • Seite 12: Lieferumfang

    Chematest 30 Produktbeschreibung 3.3. Lieferumfang Transportkoffer 2 Glasküvetten 10-ml-Spritze Blisterverpackung für Tropffläschchen für Reagenzienfläschchen Spülwasser Chematest 30 Bürste für die Reinigung USB-Ladekabel (unter dem der Küvette Chematest 30) Tücher für die Reinigung der Küvette A-96.730.100 / 040119...

  • Seite 13: Teile Und Bedienelemente

    Chematest 30 Teile und Bedienelemente Teile und Bedienelemente 4.1. Übersicht über das Instrument Ladebuchse Tasten Küvettenadapter Küvettendeckel Anzeige Küvette A-96.730.100 / 040119...

  • Seite 14: Tasten

    Chematest 30 Teile und Bedienelemente 4.2. Tasten AN/AUS Instrument ein- und ausschalten PFEIL NACH OBEN in einer Menüliste nach oben scrollen und Werte erhöhen PFEIL NACH UNTEN in einer Menüliste nach unten scrollen und Werte verringern EXIT ein Menü verlassen oder einen Befehl beenden zur vorherigen Menüebene springen...

  • Seite 15: Anzeige

    Chematest 30 Teile und Bedienelemente 4.3. Anzeige Sobald das Instrument hochgefahren ist, erscheint das Haupt- menü. Das Hauptmenü ist folgendermassen aufgebaut: Hauptmenü Freies Chlor Gesamtchlor Geb. Chlor 1 Küvette Methodenkatalog Menü Schnellstartliste: Standardmässig werden die letzten drei gewählten Methoden aus dem Methodenkatalog angezeigt.

  • Seite 16: Inbetriebnahme

    Chematest 30 Inbetriebnahme Inbetriebnahme Nachdem Sie das Gerät das erste Mal eingeschaltet haben, neh- men Sie die folgenden Einstellungen vor: Wählen Sie <Menü>/<Einstellungen>/<Verschiedenes>.  Stellen Sie Ihre Sprache ein (Englisch, Deutsch, Französisch, Spanisch oder Italienisch)  Falls notwendig, aktivieren Sie den Expertenmodus.

  • Seite 17: Messung

    WARNUNG Gesundheitsrisiko Lesen Sie unbedingt die Anweisungen zur sicheren Handha- bung von Reagenzien in den entsprechenden Materialsicher- heits-Datenblättern (MSDS). Diese stehen auf www.swan.ch zum Download bereit. Erklärung Der Grundablauf ist bei allen fotometrischen Messungen im We- sentlichen gleich und wird nachfolgend kurz erklärt. Eine fotometri-...
  • Seite 18 Chematest 30 Messung Beispiel: Schritt 1: Nullpunktmessung Messung von Freies Chlor Freies Chlor freiem Chlor 10 ml Probe in Küvette Adapter in Chematest füllen. Aussen trocknen einsetzen. Enter und in Adapter setzen. Deckel schliessen. ------------------------------------------ ------------------------------------------ Weiter mit <Enter> Nullpunkt mit <Enter>...
  • Seite 19 Chematest 30 Messung Schritt 3: Anzeige der Messergebnisse  Drücken Sie [Enter], um die Messung Freies Chlor in der Datenhistorie zu speichern.  Die Messung wird zunächst ohne 0.26 ID und Benutzer gespeichert.  Durch Drücken von [Exit] wird die Speichern mit <Enter>...

  • Seite 20: Automatische Abschaltung

    Chematest 30 Messung 6.2. Automatische Abschaltung Wenn das Instrument auf eine Eingabe durch den Benutzer wartet (z. B. wenn das Messergebnis angezeigt wird) und 10 Minuten lang keine Taste gedrückt wird, schaltet sich das Instrument automa- tisch ab, um Strom zu sparen. Die automatische Abschaltung wirkt sich genauso auf die Speicherung der Messergebnisse aus wie ein Betätigen der [Exit]-Taste.

  • Seite 21: Wartung

    Überprüfen Sie vor jeder Verwendung das Ablaufdatum des Kalib- rierzertifikats. Wenn es bereits abgelaufen ist, schicken Sie das Ve- verfahren rifikationsset zur Neuzertifizierung an Swan. Um eine Verifikation zu beginnen, wählen Sie <Menü>/<Wartung>/ <Verifikation>/<Photometer>. Wählen Sie die Küvette «tief» und folgen Sie den Anweisungen auf dem Bildschirm.

  • Seite 22: Reinigen

    Chematest 30 Wartung 7.2. Reinigen Aussen am Wischen Sie Tropfen von Reagenzien sofort mit einem angefeuch- teten weichen Tuch ab. Gehäuse Fotometerfach Das Fotometerfach lässt sich problemlos reinigen, wenn Wasser oder Reagenzien hineingeraten sind. Drehen Sie die Einheit auf die Rückseite, lockern Sie die beiden Schrauben [A] und entfernen Sie...

  • Seite 23: Datum Und Uhrzeit Einstellen

    Chematest 30 Wartung 7.3. Datum und Uhrzeit einstellen Eine korrekt gestellte Uhr ist wichtig für die Zuordnung der gespei- cherten Messungen. Es wird daher empfohlen, Datum und Uhrzeit regelmässig zu überprüfen. Datum und Uhrzeit können über das Menüfeld <Menü>/ <Wartung>/<Uhr stellen> eingestellt werden.

  • Seite 24: Fehlerbehebung

    E002 IC ADC – Die Kalibrierungsdaten des Instruments E003 Factory Data sind nicht mehr auffindbar. Senden Sie das Instrument zurück an Swan. – Stellen Sie Datum und Uhrzeit über E004 Invalid time <Menü>/<Wartung>/<Uhr stellen> ein. – Keine Massnahme notwendig. E017 Meldungen gelöscht...

  • Seite 25: Fehler Während Der Messung

    Chematest 30 Fehlerbehebung 8.2. Fehler während der Messung Messung kann Fehlermeldung: Vorgang nicht möglich! Handbuch konsultieren. nicht begon- Mögliche Ursache Korrekturmassnahme nen werden  Senden Sie das Instrument Die Kalibrierungsdaten des zurück an Swan. Instruments sind nicht mehr auffindbar (Fehler E003) Messung des Fehlermeldung: Vorgang nicht möglich! Signal ausser Reichweite.

  • Seite 26: Menübeschreibung

    Chematest 30 Menübeschreibung Menübeschreibung Wenn Sie in der Hauptansicht den Punkt <Menü> wählen, erscheinen die folgenden Untermenüs:  Menü 1 Datenspeicher  Menü 2 Diagnose  Menü 3 Wartung  Menü 4 Einstellungen In den folgenden Abschnitten werden die Funktionen und Einstel- lungen der einzelnen Menüs erläutert.

  • Seite 27: Diagnose

    Die Bedeutung der jeweiligen Fehlermeldungen wird im Abschnitt Fehlerbehebung, S. 22 erläutert. 2.2 Identifikation Bezeichnung: Bezeichnung des Instruments, z. B. Chematest 30. S/N: Seriennummer des Instruments. Version: Installierte Firmware-Version (z. B. V1.00-11/18). Bootloader: Installierte Bootloader-Version (z. B. V.1.00). Werksprüfung: Prüfdatum des Instruments.

  • Seite 28: Wartung

    3.1 Simulation Zu Testzwecken kann eine Messung mit einer oder beiden LEDs durchgeführt werden. Die angezeigten Werte sind Rohwerte in Volt. Bei Problemen wird der Swan-Kundendienst möglicherweise nach diesen Werten fragen. LED Grün Führt eine Testmessung mit eingeschalteter grüner LED durch.

  • Seite 29: Einheiten

    Nein Kal. + Ver. Messungen Komplett  Kal. + Ver.: Löscht die Benutzerkalibrierung aller Elektroden (betrifft nicht Chematest 30) und alle gespeicherten Verifikationsmessungen. Alle anderen Werte bleiben gespeichert.  Messungen: Löscht alle gespeicherten Messungen. Alle anderen Werte bleiben gespeichert.  Komplett: Setzt alle Einstellungen und Kalibrierwerte zurück auf Werkseinstellungen und löscht alle gespeicherten Messungen...
  • Seite 30 Chematest 30 Menübeschreibung Firmware laden Initialisiert einen Firmware-Upload. Hinweis: Die Aktualisierung der Firmware sollte nur von geschulten Servicemitarbeitern durchgeführt werden. Firmware laden Nein Expertenmodus Hier können Sie zwischen detaillierten Anweisungen und dem Expertenmodus mit einem schnellen Arbeitsablauf wählen. Expertenmodus Inaktiv Aktiv ...

  • Seite 31: Artikelnummern

    Oxycon DPD (1a + 1b) A-85.510.300 Oxycon 2 Kaliumiodid A-85.580.200 Oxycon GL Reagenz zur Maskierung von freiem Chlor und Ozon Download Die aktuellen Materialsicherheits-Datenblätter (MSDS) für die oben aufgeführten Reagenzien stehen unter www.swan.ch zum der MSDS Download bereit. A-96.730.100 / 040119...

  • Seite 32: Zubehör

    10.2. Zubehör Artikelnr. Beschreibung A-85.153.580 Verifikationsset Transmission 10.3. Ersatzteile und Verbrauchsmaterialien Artikelnr. Beschreibung A-70.065.204 Transportkoffer für Chematest 30 A-70.065.630 Küvettenadapter mit Deckel A-70.065.631 Glasküvetten (10 Stück) A-70.065.633 Ersatzteilset mit:  1 Tropffläschchen 125 ml  3 Einwegspritzen 10 ml  3 Einwegspritzen 20 ml A-85.520.040...

  • Seite 33: Notizen

    Chematest 30 Notizen Notizen A-96.730.100 / 040119...
  • Seite 34 Chematest 30 Notizen A-96.730.100 / 040119...
  • Seite 35 Chematest 30 Notizen A-96.730.100 / 040119...

  • Seite 36: Produkte Von Swan

    Chematest 30 SWAN ist weltweit durch Tochtergesellschaften und Distributoren vertreten. kooperiert mit unabhängigen Vertriebspartnern auf der ganzen Welt. Produkte von SWAN Analyseinstrumente für: Reinstwasser Speisewasser, Dampf und Kondensat Trinkwasser Schwimmbad - und Brauchwasser Kühlwasser Abwasser Hergestellt in der Schweiz A-96.730.100 / 040119...
