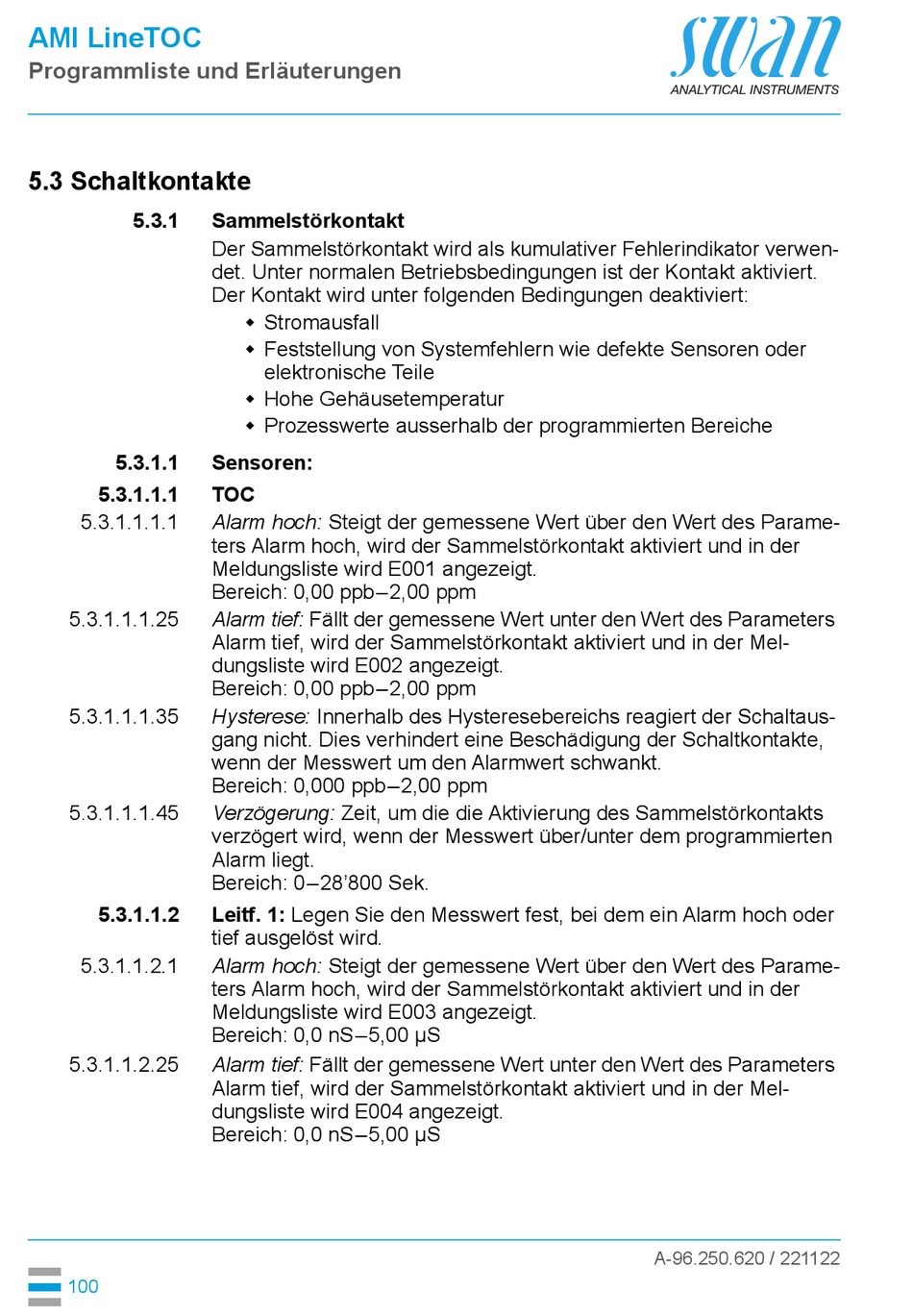

Swan AMI LineTOC Betriebsanleitung Seite 100

AMI LineTOC
Programmliste und Erläuterungen
5.3 Schaltkontakte
5.3.1
5.3.1.1
5.3.1.1.1
5.3.1.1.1.1
5.3.1.1.1.25
5.3.1.1.1.35
5.3.1.1.1.45
5.3.1.1.2
5.3.1.1.2.1
5.3.1.1.2.25
100
Sammelstörkontakt
Der Sammelstörkontakt wird als kumulativer Fehlerindikator verwen-
det. Unter normalen Betriebsbedingungen ist der Kontakt aktiviert.
Der Kontakt wird unter folgenden Bedingungen deaktiviert:
 Stromausfall
 Feststellung von Systemfehlern wie defekte Sensoren oder
elektronische Teile
 Hohe Gehäusetemperatur
 Prozesswerte ausserhalb der programmierten Bereiche
Sensoren:
TOC
Alarm hoch: Steigt der gemessene Wert über den Wert des Parame-
ters Alarm hoch, wird der Sammelstörkontakt aktiviert und in der
Meldungsliste wird E001 angezeigt.
Bereich: 0,00 ppb –2,00 ppm
Alarm tief: Fällt der gemessene Wert unter den Wert des Parameters
Alarm tief, wird der Sammelstörkontakt aktiviert und in der Mel-
dungsliste wird E002 angezeigt.
Bereich: 0,00 ppb –2,00 ppm
Hysterese: Innerhalb des Hysteresebereichs reagiert der Schaltaus-
gang nicht. Dies verhindert eine Beschädigung der Schaltkontakte,
wenn der Messwert um den Alarmwert schwankt.
Bereich: 0,000 ppb–2,00 ppm
Verzögerung: Zeit, um die die Aktivierung des Sammelstörkontakts
verzögert wird, wenn der Messwert über/unter dem programmierten
Alarm liegt.
Bereich: 0–28'800 Sek.
Leitf. 1: Legen Sie den Messwert fest, bei dem ein Alarm hoch oder
tief ausgelöst wird.
Alarm hoch: Steigt der gemessene Wert über den Wert des Parame-
ters Alarm hoch, wird der Sammelstörkontakt aktiviert und in der
Meldungsliste wird E003 angezeigt.
Bereich: 0,0 nS–5,00 µS
Alarm tief: Fällt der gemessene Wert unter den Wert des Parameters
Alarm tief, wird der Sammelstörkontakt aktiviert und in der Mel-
dungsliste wird E004 angezeigt.
Bereich: 0,0 nS–5,00 µS
A-96.250.620 / 221122
