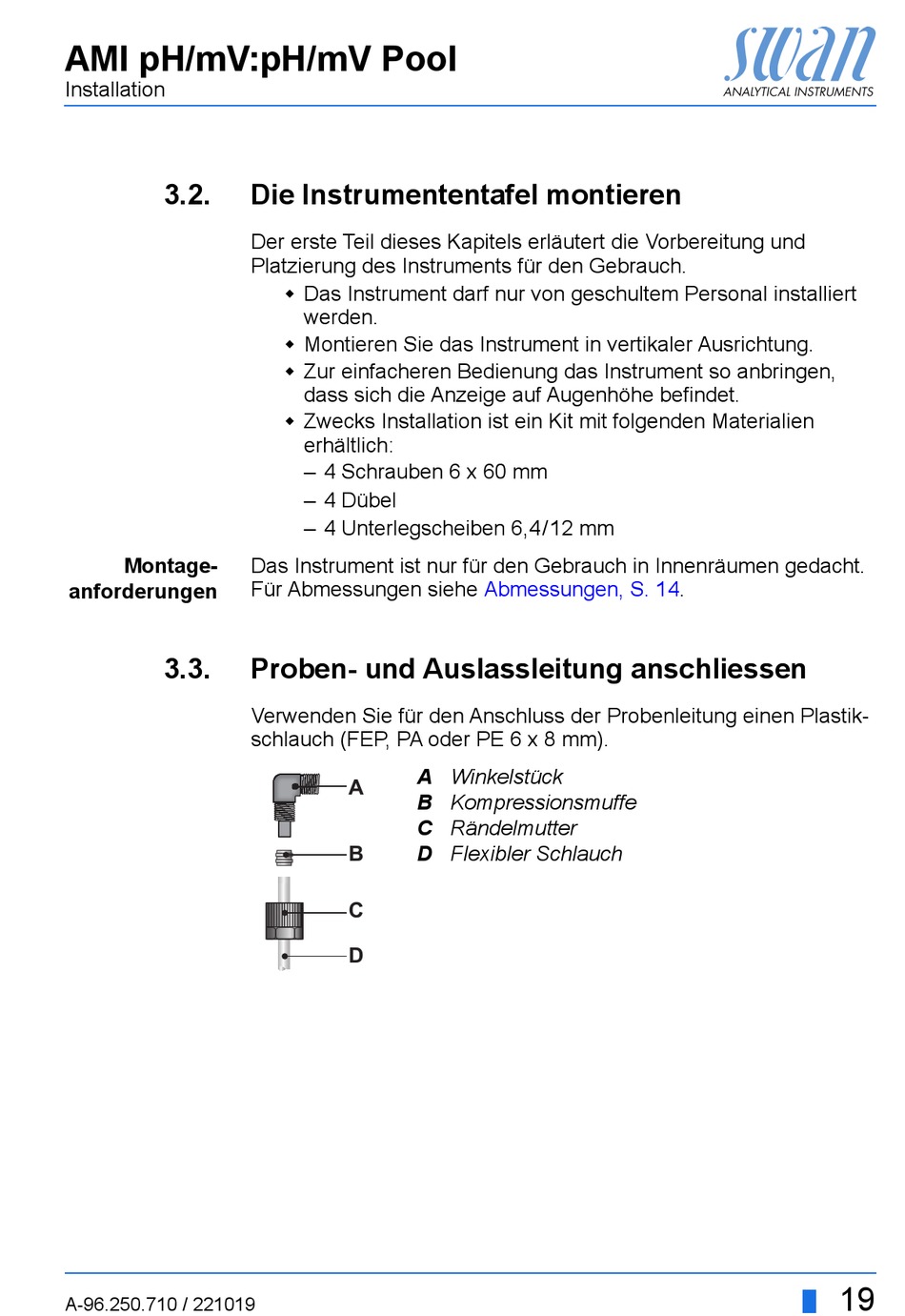

AMI pH/mV:pH/mV Pool
Installation
3.2.
Montage-
anforderungen
3.3.
A-96.250.710 / 221019
Die Instrumententafel montieren
Der erste Teil dieses Kapitels erläutert die Vorbereitung und
Platzierung des Instruments für den Gebrauch.
Das Instrument darf nur von geschultem Personal installiert
werden.
Montieren Sie das Instrument in vertikaler Ausrichtung.
Zur einfacheren Bedienung das Instrument so anbringen,
dass sich die Anzeige auf Augenhöhe befindet.
Zwecks Installation ist ein Kit mit folgenden Materialien
erhältlich:
– 4 Schrauben 6 x 60 mm
– 4 Dübel
– 4 Unterlegscheiben 6,4/12 mm
Das Instrument ist nur für den Gebrauch in Innenräumen gedacht.
Für Abmessungen siehe
Proben- und Auslassleitung anschliessen
Verwenden Sie für den Anschluss der Probenleitung einen Plastik-
schlauch (FEP, PA oder PE 6 x 8 mm).
A
A
B
C
B
D
C
D
Abmessungen, S.
Winkelstück
Kompressionsmuffe
Rändelmutter
Flexibler Schlauch
14.
19
