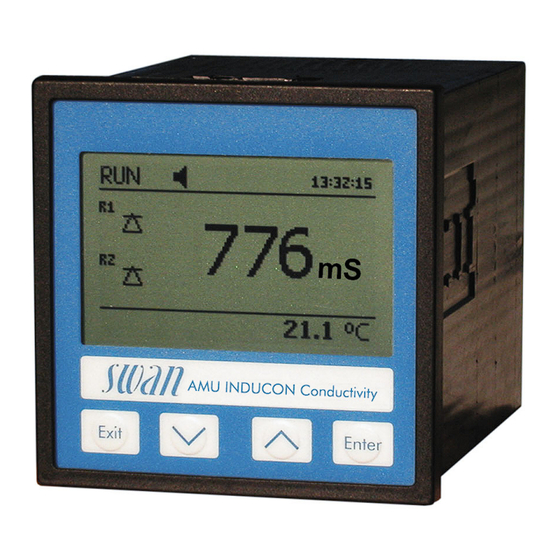

Swan AMU Inducon Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
AMU Inducon
Version 6.20 und höher
A-96.250.420 / 110719

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Swan AMU Inducon

Inhaltszusammenfassung für Swan AMU Inducon

  • Seite 1 AMU Inducon Version 6.20 und höher A-96.250.420 / 110719...
  • Seite 2 Kundenbetreuung SWAN unterhält rund um die Welt ein dichtes Vertreternetz mit ausgebildeten Fach- kräften. Kontaktieren Sie für technische Fragen die nächste SWAN Vertretung oder direkt den Hersteller: SWAN ANALYTISCHE INSTRUMENTE AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-mail: support@swan.ch...

  • Seite 3: Inhaltsverzeichnis

    Einzelkomponenten ........2.2.1 Messumformer AMU Inducon ......2.2.2 Swansensor Inducon1000.
  • Seite 4 AMU Inducon Wartung ..........

  • Seite 5: Sicherheitshinweise

    Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Software-programmen sowie aller anwendbaren Sicherheitsvorschriften und -bestimmun- gen. Aufbewah- Die Betriebsanleitung für das AMU Inducon muss in der Nähe des Instruments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren, müssen Sie: Schulung ...

  • Seite 6: Warnhinweise

    AMU Inducon Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalewörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt.  Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz.
  • Seite 7 AMU Inducon Sicherheitshinweise Warnsymbole Die Bedeutung der Warnsymbole in dieser Betriebsanleitung. Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.250.420 / 110719...

  • Seite 8: Allgemeine Sicherheitsbestimmungen

    Der Benutzer ist für den ordnungsgemässen Betrieb verantwortlich. Alle Vorsichtsmassnahmen sind zu beachten, um einen sicheren Anforderungen Betrieb des Instruments zu gewährleisten. Ersatzteile und Es dürfen ausschliesslich Ersatzteile und Einwegartikel von SWAN verwendet werden. Bei Verwendung anderer Teile während der Einwegartikel normalen Gewährleistungsfrist erlischt die Herstellergarantie. Änderungen Modifikationen und Instrumenten-Upgrades dürfen nur von autori-...

  • Seite 9: Produktbeschreibung

    Anwendungs- Die Leitfähigkeit ist ein Parameter für die Gesamtmenge der in ei- ner Lösung vorhandenen Ionen. bereich Der AMU Inducon Messumformer wird zusammen mit dem Inducon 1000 Sensor für Anwendungen in folgenden Bereichen verwendet:  Chemie  Nahrungsmittel & Milchprodukte ...
  • Seite 10 AMU Inducon Produktbeschreibung Signal- Zwei programmierbare Signalausgänge für Messwerte (frei skalier- bar, linear, bilinear, Log) oder als dauerhafter Steuerausgang ausgänge (Steuerparameter programmierbar). Stromschleife: 0/4 – 20 mA Maximallast: 510 Ω Schalt- Zwei potenzialfreie Kontakte programmierbar als Endschalter für Messwerte, Controller oder Zeitschaltuhr für Säuberungszyklen mit ausgänge...

  • Seite 11: Einzelkomponenten

    AMU Inducon Produktbeschreibung 2.2. Einzelkomponenten 2.2.1 Messumformer AMU Inducon ® Allgemein Elektronikgehäuse: Noryl -Harz Schutzgrad: IP54 (Front) Umgebungstemperatur: -10 bis +50 °C Feuchtigkeit: 10–90% rel., nicht kondensierend Anzeige: hintergrundbeleuchtetes LCD, 75 x 45 mm Dimensionen: 96 x 96 x 120 mm (DIN 43700) Gewicht: 0.45 kg...

  • Seite 12: Swansensor Inducon1000

    AMU Inducon Produktbeschreibung 2.2.2 Swansensor Inducon1000 Der Swansensor Inducon1000 wird zur Messung der Leitfähigkeit sowie zur Überwachung der chemischen Konzentration bzw. Salini- tät eingesetzt. Er verfügt über ein Toroidaldesign mit integriertem Temperatursensor. Anwendungen  Chemie  Nahrungsmittel & Milchprodukte  Raffinerien ...

  • Seite 13: Sanitary Style Materialien: (Cip) Sensor Prozessanschlüsse

    AMU Inducon Produktbeschreibung Sanitary Style Materialien: PFA Teflon® (Perfluoroalkoxy Teflon®) bei (CIP) Sensor allen benetzten Teilen. Prozessanschlüsse: Sanitärbefestigung, Durchmesser 2'' mit Edelstahlkappe Temperatur- und Druck- grenze: 150 °C bei 13.8 bar 39.6 mm (1.56 inches) 5/8-11 UNC 50.8 mm (2.06 inches) 69.85 mm (2.76 inches)

  • Seite 14: Installation

    AMU Inducon Installation Installation 3.1. Installations-Checkliste Überprüfung Die Instrumentspezifikation muss den nationalen, staatlichen und örtlichen elektrischen Normen sowie allen Anlagencodes und -Standards für elektrische Ausrüstungen entsprechen. Installation Der Messumformer ist für den Schalttafeleinbau vorgesehen. Abmessungen siehe Dimensionen AMU-Messumformer, p. Elektrische Alle externen Geräte anschliessen, siehe...

  • Seite 15: Dimensionen Amu-Messumformer

    AMU Inducon Installation 3.2. Dimensionen AMU-Messumformer A-96.250.420 / 110719...

  • Seite 16: Elektrische Anschlüsse

    AMU Inducon Installation 3.3. Elektrische Anschlüsse ACHTUNG Nur die in diesem Diagramm dargestellten Klemmen und nur zu dem vorgesehenen Zweck verwenden. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigun- gen oder Verletzungen führen. A-96.250.420 / 110719...
  • Seite 17 AMU Inducon Installation Rückansicht AMU-Messum- former (+) (-) 2 3 4 5 6 7 8 9 10 11 12 13 14 RS232 RON OFF A/PB B/PB A-96.250.420 / 110719...

  • Seite 18: Stromversorgung

     Die Stromversorgung mit einem externen Schalter oder Un- terbrecher muss – sich nahe am Gerät befinden – für den Bediener leicht zugänglich sein – als Unterbrecher gekennzeichnet sein für AMU Inducon 3.5. Sensor Den Sensor gemäss Elektrische Anschlüsse, p. 14 an den AMU- Messumformer anschliessen.

  • Seite 19: Input

    AMU Inducon Installation 3.7. Input Hinweis: Nur potenzialfreie (trockene) Kontakte verwenden. Klemmen 10/11 Für Informationen zur Programmierung, siehe Programmliste und Erläuterungen, p. 3.8. Schaltkontakte 3.8.1 Sammelstörkontakt Hinweis: Maximalbelastung 100 mA/50 V Alarmausgang für Systemfehler. Für Informationen zu Fehlercodes, siehe Fehlerliste, p.

  • Seite 20: Signalausgänge 1 Und 2 (Stromausgänge)

    AMU Inducon Installation 3.9. Signalausgänge 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω Werden Signale an zwei verschiedene Empfänger gesendet, einen Signaltrenner (loop isolator) verwenden. Signalausgang 1: Klemmen 13 (+) und 12 (-) Signalausgang 2: Klemmen 14 (+) und 12 (-) Für nähere Informationen siehe...

  • Seite 21: Profibus (Optional)

    AMU Inducon Installation 3.10.2 Profibus (optional) Infos zum Aufbau eines Netzwerks mit mehreren Geräten oder zur Konfiguration einer PROFIBUS DP-Verbindung finden Sie im PRO- FIBUS-Handbuch. Entsprechendes Netzwerkkabel verwenden. Hinweis: Bei nur einem installierten Gerät bzw. am letzten Gerät auf dem Bus muss der Schalter auf EIN stehen.

  • Seite 22: Das Instrument Einrichten

    AMU Inducon Das Instrument einrichten Das Instrument einrichten 4.1. Programmierung Nachdem der AMU-Messumformer installiert worden ist und alle Geräte angeschlossen sind, den Messumformer einschalten. Zum Menü <Installation>/<Sensoren> navigieren und die folgenden Pa- rameter programmieren:  Menü 5.1.1:Sensorparameter – Zellfaktor: Den Zellfaktor gemäss dem aufgedruckten Wert auf der Etikette eingeben.

  • Seite 23: Betrieb

    AMU Inducon Betrieb Betrieb 5.1. Tasten Exit Enter um das Menü zu verlassen oder den Befehl abzubrechen (ohne Änderungen zu speichern) um zur vorherigen Menüebene zurückzukehren um sich in einer Menüliste ABWÄRTS zu bewegen und Werte zu verringern um sich in einer Menüliste AUFWÄRTS zu bewegen und Werte zu erhöhen...

  • Seite 24: Display

    AMU Inducon Betrieb 5.2. Display 15:20:18 0.15 23 l/h 23 °C Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unter- brochen (zeigt Status der Signalausgänge) FEHLER Fehler Schwerwiegender Fehler Messumformer-Kontrolle via Profibus...

  • Seite 25: Softwarestruktur

    Normalerweise pass- wortgeschützt und durch Prozess-Bediener verwal- tet. Menü 5: Installation Installation Zur Erstinbetriebnahme des Instruments und Ein- Sensoren stellung aller Instrumentenparameter durch autori- Signalausgänge sierte SWAN-Techniker. Kann durch ein Passwort Schaltkontakte geschützt werden. Diverses Schnittstelle A-96.250.420 / 110719...

  • Seite 26: Parameter Und Werte Ändern

    AMU Inducon Betrieb 5.4. Parameter und Werte ändern Parameter Das folgende Beispiel zeigt, wie das Logintervall geändert wird: ändern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken.

  • Seite 27: Wartung

    2 Instrument vom Netz trennen. 6.3. Den Sensor reinigen Der SWAN-Sensor Inducon1000 ist weitestgehend wartungsfrei. Je nach Anwendung kann allerdings eine Verschmutzung auftreten, die vielleicht problematisch sein kann. Säubern Sie ihn in diesem Fall mit einer kleinen Bürste oder einem weichen Papiertuch sowie Wasser oder Reinigungsmitteln.

  • Seite 28: Kalibrierung

    AMU Inducon Wartung 6.4. Kalibrierung Wie oft eine Kalibrierung durchgeführt werden muss, hängt von der jeweiligen Anwendung ab. Sie hat in jedem Fall zu erfolgen, wenn der Zellfaktor nicht bekannt ist, der Sensor verschmutzt war oder die Wartungsmessung Abweichungen aufweist.
  • Seite 29 AMU Inducon Wartung Standard- 1 Zum Menü <Wartung>/ kalibrierung Kalibration <Kalibrierung>/<Standard> navi- 3.1.2 Nullpunkt (an Luft) gieren. Standard 2 [Enter] drücken. Prozess 3 Den Anweisungen am Display fol- gen. 4 Den Sensor gemäss Kapitel Standard Sensor reinigen, p. 25 reinigen.

  • Seite 30: Längere Betriebsunterbrechungen

    AMU Inducon Wartung 6.5. Längere Betriebsunterbrechungen 1 Den Probenfluss stoppen. 2 Das Instrument vom Netz trennen. A-96.250.420 / 110719...

  • Seite 31: Fehlerliste

    AMU Inducon Fehlerliste Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein programmierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch.

  • Seite 32: Beschreibung

    AMU Inducon Fehlerliste Error Beschreibung Korrekturmassnahmen – Prozess überprüfen E001 Leitf. Alarm hoch – Programmierte Werte überprüfen, siehe 5.3.1.1.1, p. 46 – Prozess überprüfen E002 Leitf. Alarm tief – Programmierte Werte überprüfen, siehe 5.3.1.1.25, p. 47 – Prozess überprüfen E003 Konz.
  • Seite 33 AMU Inducon Fehlerliste Error Beschreibung Korrekturmassnahmen – Gehäuse-/Umgebungstemperatur E014 Gehäusetemp. tief prüfen – Programmierte Werte überprüfen, siehe 5.3.1.4.2, p. 48 – Steuergerät oder Programmierung in E017 Ueberw.zeit Installation/Schaltkontakte/ überprüfen siehe 5.3.2 und 5.3.3, p. 48 – E018 Temp. ausserhalb Tabelle –...

  • Seite 34: Programmübersicht

    AMU Inducon Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, p.  Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Passwort- schutz möglich. Es können keine Einstellungen geändert wer- den.

  • Seite 35: Diagnose (Hauptmenü 2)

    AMU Inducon Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation Bezeichnung AMU Inducon * Menünummern 2.1* Version V6.20-09/16 Werksprüfung Gerät 2.1.3.1* 2.1.3* Hauptplatine Front-End Betriebszeit Jahre, Tage, Stunden, Minuten, Sekunden 2.1.4.1* 2.1.4* Sensoren Leitf.. Sensor Messwert 2.2* 2.2.1* (Rohwert) Zero History Nummer 2.2.1.4.1*...

  • Seite 36: Wartung (Hauptmenü 3)

    AMU Inducon Programmübersicht 8.3. Wartung (Hauptmenü 3) Kalibrierung Nullpunkt (an Luft) Nullpunkt (an Luft) 3.1.1.5* * Menünummern 3.1* 3.1.1* Standard Standard 3.1.2.5* 3.1.2* Prozess Prozess 3.1.3.4* 3.1.3* Simulation Sammelstörkontakt 3.2.1* 3.2* Schaltausgang 1 3.2.2* Schaltausgang 2 3.2.3* Signalausgang 1 3.2.4* Signalausgang 2 3.2.5*...

  • Seite 37: Installation (Hauptmenü 5)

    AMU Inducon Programmübersicht 8.5. Installation (Hauptmenü 5) Sensoren Sensorparameter Zellfaktor 5.1.1.1* * Menu numbers 5.1* 5.1.1* Temp. Korr. 5.1.1.2* Kalibrierlösung 5.1.1.3* Masseinheit 5.1.1.4* Temp. Kompensation Komp. 5.1.2.1* 5.1.2* Durchfluss 5.1.3* Konz.. 5.1.4* Signalausgänge Signalausgang 1/2 Parameter 5.2.1.1 – 5.2.2.1* 5.2* 5.2.1* –...
  • Seite 38 AMU Inducon Programmübersicht Schalteingang Aktiv 5.3.4.1* *Menünummern 5.3.4* Signalausgänge 5.3.4.2* Ausgänge/Regler 5.3.4.3* Fehler 5.3.4.4* Verzögerung 5.3.4.5* Diverses Sprache 5.4.1* 5.4* Werkseinstellung 5.4.2* Firmware laden 5.4.3* Passwort Meldungen 5.4.4.1* 5.4.4* Wartung 5.4.4.2* Betrieb 5.4.4.3* Installation 5.4.4.4* ID Probe 5.4.5* Schnittstelle Protokoll 5.5.1*...

  • Seite 39: Programmliste Und Erläuterungen

    AMU Inducon Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Anliegende Fehler 1.1.5 Zeigt eine Liste mit aktuellen Fehlern und Statuszuständen (aktiv, bestätigt). Wird ein aktiver Fehler bestätigt, wird der Sammelstör- kontakt wieder aktiviert. Wird ein Fehler gelöscht, wird er in die Mel- dungsliste verschoben.

  • Seite 40: Wartung

    AMU Inducon Programmliste und Erläuterungen 2.2.2 Verschiedenes: 2.2.2.1 Gehäusetemp.: aktuelle Temperatur in °C innerhalb des Messum- formers. 2.3 Sample ID Probe: zeigt die zugewiesene Probenkennung. Diese wird vom 2.3.1 Bediener zur Kennzeichnung des Standorts der Probe festgelegt. Temperatur: Zeigt die aktuelle Probentemperatur in °C (Pt1000) Zeigt den Rohwert in Ohm Sample flow: Zeigt den aktuellen Probenfluss in l/h...

  • Seite 41: Uhr Stellen

    AMU Inducon Programmliste und Erläuterungen  Signalausgang 1 oder 2 mit der Taste [ ] oder [ ] auswählen. <Enter> drücken. Den Wert/Zustand des ausgewählten Objekts mit den Tasten ] oder [ ] ändern. <Enter> drücken.  Der Wert wird mit Hilfe des Schalt-/Signalausgangs simuliert.

  • Seite 42: Installation

    AMU Inducon Programmliste und Erläuterungen Der Logger kann ca. 1500 Datensätze speichern. Die Datensätze bestehen aus: Datum, Uhrzeit, Alarmen, Messwert, Messwert un- kompensiert, Temperatur, Durchfluss. Bereich: 1 Sekunde – 1 Stunde 4.4.1 Logintervall: Wählen Sie ein passendes Logintervall aus. In der Ta- belle unten erhalten Sie Angaben zur maximalen Protokolldauer.
  • Seite 43 AMU Inducon Programmliste und Erläuterungen 5.1.2 Temp. Kompensation: 5.1.2.1 Komp.: Das Kompensationsmodel entsprechend der Anwendung wählen. Verfügare Kompensationsmodelle: Komp. Keine Koeffizient nichtlinear DIN Keine: Diese Option ist zu wählen, wenn die Leitfähigkeit bei einer bestimmten Temperatur gemessen werden soll. Koeffizient: Der Temperaturkoeffizient beträgt für bekannte Lösungen, insbesondere Salzlösungen, 2,00%/°C.

  • Seite 44: Signalausgänge

    AMU Inducon Programmliste und Erläuterungen 5.2 Signalausgänge 5.2.1 und 5.2.2 Signalausgang 1 und 2: Weisen Sie jedem Signalausgang Pro- zesswert, Stromschleifenbereich und Funktion zu. Hinweis: Die Navigation für die Menüs <Signalausgang 1> und <Signalausgang 2> ist identisch. Der Einfachheit halber werden im Folgenden nur Menünummern für Signalausgang 1 verwen-...
  • Seite 45 AMU Inducon Programmliste und Erläuterungen Als Prozess- Der Prozesswert kann auf 3 Arten dargestellt werden: linear, biline- ar oder logarithmisch. Siehe nachfolgende Grafiken. werte [mA] 0 / 4 linear X Messwert bilinear [mA] 0 / 4 1’000 10’000 X Messwert (logarithmisch) 5.2.1.40...
  • Seite 46 AMU Inducon Programmliste und Erläuterungen Parameter Temperatur: 5.2.1.40.11 Skalenanfang: -25 bis +270 °C 5.2.1.40.21 Skalenende: -25 bis +270 °C Parameter Probenfluss: 5.2.1.40.12 Skalenanfang: 0–50 l/h 5.2.1.40.22 Skalenende: 0–50 l/h Parameter Leitf. unkomp (Leifähigkeit unkompensiert) 5.2.1.40.13 Skalenanfang: 0–2000 mS 5.2.1.40.23 Skalenende: 0–2000 mS Parameter Konzentration 5.2.1.40.13...
  • Seite 47 AMU Inducon Programmliste und Erläuterungen Antwort auf maximale Steuerausgabe = 1.2/a Tangente am Wendepunkt = 2L Zeit = L/2 Der Schnittpunkt der Tangente mit der entsprechenden Achse führt zu den Parametern a und L. Näheres zum Anschliessen und Programmieren findet sich im Hand- buch zur jeweiligen Steuereinheit.

  • Seite 48: Regelparameter: Wenn Parameter = Konzentration

    AMU Inducon Programmliste und Erläuterungen 5.2.1.43 Regelparameter: wenn Parameter = Konzentration 5.2.1.43.13 Sollwert: 0–100% oder 0.0 mg/l–2000 g/l 5.2.1.43.23 P-Band: 0–100% oder 0.0 mg/l–2000 g/l 5.2.1.43.3 Nachstellzeit: die Zeit, bis die Schrittreaktion eines einzelnen I-Reg- lers denselben Wert erreicht, der plötzlich von einem P-Regler er- reicht wird.
  • Seite 49 AMU Inducon Programmliste und Erläuterungen 5.3.1.1.25 Alarm tief: Fällt der gemessene Wert unter den Wert des Parame- ters «Alarm tief», wird der Sammelstörkontakt aktiviert und in der Meldungs-Liste wird E002 angezeigt. Bereich: 0–2000 mS 5.3.1.1.35 Hysterese: Innerhalb des Hysteresebereichs reagiert der Schal- tausgang nicht.

  • Seite 50: Funktion: Oberer/Unterer Grenzwert

    AMU Inducon Programmliste und Erläuterungen 5.3.1.4.2 Gehäusetemp. tief: Wert «Alarm tief» für die Temperatur des Elekt- ronikgehäuses festlegen. Fällt die Temperatur unter den program- mierten Parameter, wird E014 angezeigt. Bereich: -10–20 °C 5.3.1.5 Alarm Konzentration 5.3.1.5.1 Alarm hoch: Übersteigt der gemessene Wert den Wert des Para- meters «Alarm hoch», werden der Sammelstörkontakt aktiviert und...

  • Seite 51: Funktion = Regler Auf-/Abwärts

    AMU Inducon Programmliste und Erläuterungen 5.3.2.300 Sollwert: Steigt der gemessene Wert über bzw. fällt unter den Soll- wert, wird der Schaltausgang aktiviert. Parameter Bereich Leitfähigkeit 0–2000 mS Temperatur -25 °C bis +270 °C Probenfluss 0.0 –50 l/h Leitf. unkomp. 0–2000 mS 5.3.2.400...

  • Seite 52: Funktion = Zeitschaltuhr

    AMU Inducon Programmliste und Erläuterungen 5.3.2.32.1 Stellglied = Zeitproportional Beispiele für Dosiergeräte, die zeitproportional angesteuert wer- den: Magnetventile, Schlauchpumpen. Die Dosierung wird über die Funktionsdauer geregelt. 5.3.2.32.20 Zyklusdauer: Dauer eines Kontrollzyklus (Wechsel AN/AUS). Bereich: 0–600 sec 5.3.2.32.30 Reaktionszeit: min. Dauer, die das Messgerät zur Reaktion benötigt.
  • Seite 53 AMU Inducon Programmliste und Erläuterungen 5.3.2.24 Intervall 5.3.2.340 Intervall: Das Intervall kann in einem Bereich von 1–1440 min programmiert werden. 5.3.2.44 Laufzeit: Zeit, für die der Schaltausgang aktiviert bleibt. Bereich: 5–32400 sec 5.3.2.54 Verzögerung: Laufzeit plus Verzögerungszeit, in der die Signal- und Regelungsausgänge im unten programmierten Betriebsmodus ge-...
  • Seite 54 AMU Inducon Programmliste und Erläuterungen 5.3.2.7 Ausgänge/Regler: siehe Intervall 5.3.2.24 wöchentlich Der Schaltkontakt kann an einem oder mehreren Tagen der Woche aktiviert werden. Die tägliche Startzeit gilt für alle Tage. 5.3.2.342 Kalender: 5.3.2.342.1 Startzeit: Die programmierte Startzeit gilt für jeden programmierten Tag.

  • Seite 55: Werkseinstellungen Gibt Es Drei Möglichkeiten

    AMU Inducon Programmliste und Erläuterungen Aus: Auf 0 bzw. 4 mA eingestellt. Es werden nur schwerwiegende Fehler angezeigt. 5.3.4.3 Ausgänge/Regler: (Schalt- oder Signalausgang): Forts.: Der Controller arbeitet normal weiter. Halten: Der Controller arbeitet mit dem letzten gültigen Wert weiter. Aus: Der Controller ist ausgeschaltet.
  • Seite 56 AMU Inducon Programmliste und Erläuterungen  Teilweise: Die Kommunikationsparameter bleiben gespeichert. Alle anderen Werte werden auf die Werkseinstellung zurückgessetzt.  Vollständig: Setzt alle Werte einschliesslich der Kommunikati- onsparameter zurück. 5.4.3 Firmware laden: Die Aktualisierung der Firmware sollte nur von ge- schulten Servicemitarbeitern durchgeführt werden.

  • Seite 57: Sicherheitsdatenblätter

    AMU Inducon Sicherheitsdatenblätter Sicherheitsdatenblätter A-87.892.400 Artikelnummer: Referenz-Fülllösung KCl Artikelbezeichnung: Download der Die aktuellen Sicherheitsdatenblätter zu den oben aufgeführten Re- agenzien sind zum Download unter www.swan.ch verfügbar. Sicherheits- datenblätter A-96.250.420 / 110719...

  • Seite 58: Werkeinstellungen

    AMU Inducon Werkeinstellungen Werkeinstellungen Betrieb: Sensoren: Filterzeitkonst.:................20 s Haltezeit n.Kal.:................ 300 s Schaltkontakte Sammelstörkontakt ..........wie in Installation Schaltausgang 1 und 2 ......... wie in Installation Schalteingang ............wie in Installation Logger Logintervall: ................30 min Logger löschen: ................. nein...
  • Seite 59 AMU Inducon Werkeinstellungen Probentemp Alarm hoch: ................125 °C Alarm tief: ................10 °C Gehäusetemp. hoch: ............... 65 °C Gehäusetemp. tief: ..............0 °C Alarm Konzentration Alarm hoch ................100% Alarm tief ..................0% Hysterese: ................5.0% Schaltausgang Funktion:................Ob. GW. Parameter:..............Leitfähigkeit 1 und 2 Setpoint: ................100 mS...
  • Seite 60 AMU Inducon Werkeinstellungen Einstellungen: Regelparameter: Nachstellzeit:......0 s Einstellungen: Regelparameter: Vorhaltezeit: ......0 s Einstellungen: Regelparameter: Überwachungszeit: ... 0 min Einstellungen: Stellglied.......... Zeitproportional Zykluszeit: ................60 s Ansprechzeit:................10 s Einstellungen: Stellglied ...........Stellmotor Laufzeit:................. 60 s Neutrale Zone:................. 5% Wenn Funktion = Zeitschaltuhr: Betriebsart: ................

  • Seite 61: Index

    AMU Inducon Index Index ....Anwendungsbereich RS232 ..Installations-Checkliste Sammelstörkontakt ..

  • Seite 62: Notizen

    AMU Inducon Notizen Notizen A-96.250.420 / 110719...
  • Seite 63 AMU Inducon Notizen A-96.250.420 / 110719...

  • Seite 64: Produkte Von Swan

    AMU Inducon SWAN ist weltweit durch Tochtergesellschaften und Distributoren vertreten. kooperiert mit unabhängigen Vertriebspartnern auf der ganzen Welt. Produkte von SWAN Analyseinstrumente für: Reinstwasser Speisewasser, Dampf und Kondensat Trinkwasser Schwimmbad - und Brauchwasser Kühlwasser Abwasser Hergestellt in der Schweiz A-96.250.420 / 110719...
