3.5.2.2
Grafische Darstellung der verschiedenen Programmtypen
Die grafische Darstellung von Jahresuhren bezieht sich immer auf die gesamte Programmübersicht, d.h. auf alle
drei verschiedenen Programmtypen (Wochenprogramme, Jahresprogramme und Ausnahmeprogramme).
Dabei gelten folgende Regeln:
Wochenprogramme und Jahresprogramme werden nur dann ausgeführt, wenn in dem fraglichen Zeit-
-
raum kein Ausnahmeprogramm wirksam ist.
-
Ausnahmeprogramme werden untereinander genau gleich verknüpft, wie Wochen- und Jahresprogram-
me untereinander.
Beispiele:
Für alle Beispiele wurde folgendes Wochenprogramm angewendet:

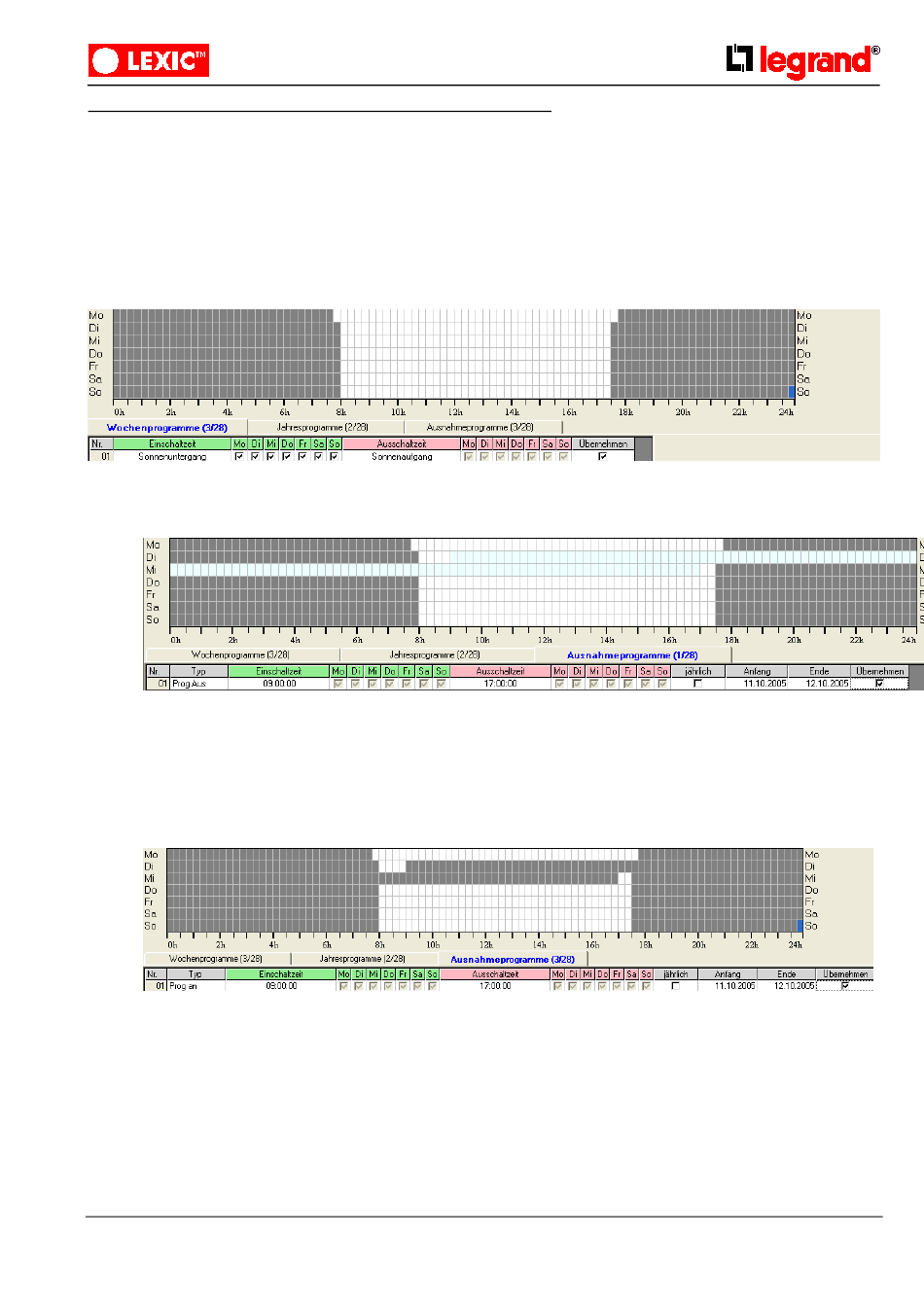

Abbildung 89: Wochenprogramm
1. Ausnahmeprogramm Prog Aus
Abbildung 90: Ausnahmeprogramm Prog Aus
Der Gültigkeitsbereich des Ausnahmeprogramms Prog Aus erstreckt sich von 11.10.05 um 09:00:00 Uhr
bis 12.10.05 um 17:00:00. Innerhalb des Gültigkeitsbereichs ist die Uhr ausgeschaltet, unabhängig davon
was im Wochenprogramm eingestellt ist.
Damit man feststellen kann warum die Uhr an den fraglichen Tagen nicht schaltet, wurde der Gültigkeitsbe-
reich von „Prog Aus" hellblau eingefärbt.
2. Ausnahmeprogramm Prog Ein
Abbildung 91: Ausnahmeprogramm Prog Ein
Der Gültigkeitsbereich des Ausnahmeprogramms Prog Ein erstreckt sich von 11.10.05 um 09:00:00 Uhr bis
12.10.05 um 17:00:00. Innerhalb des Gültigkeitsbereichs ist die Uhr eingeschaltet, unabhängig davon was
im Wochenprogramm eingestellt ist.
Programmierung Schaltuhren V3.0
36/47
27.02.2006
