3.2.6.1.4
Info Schaltgrafik

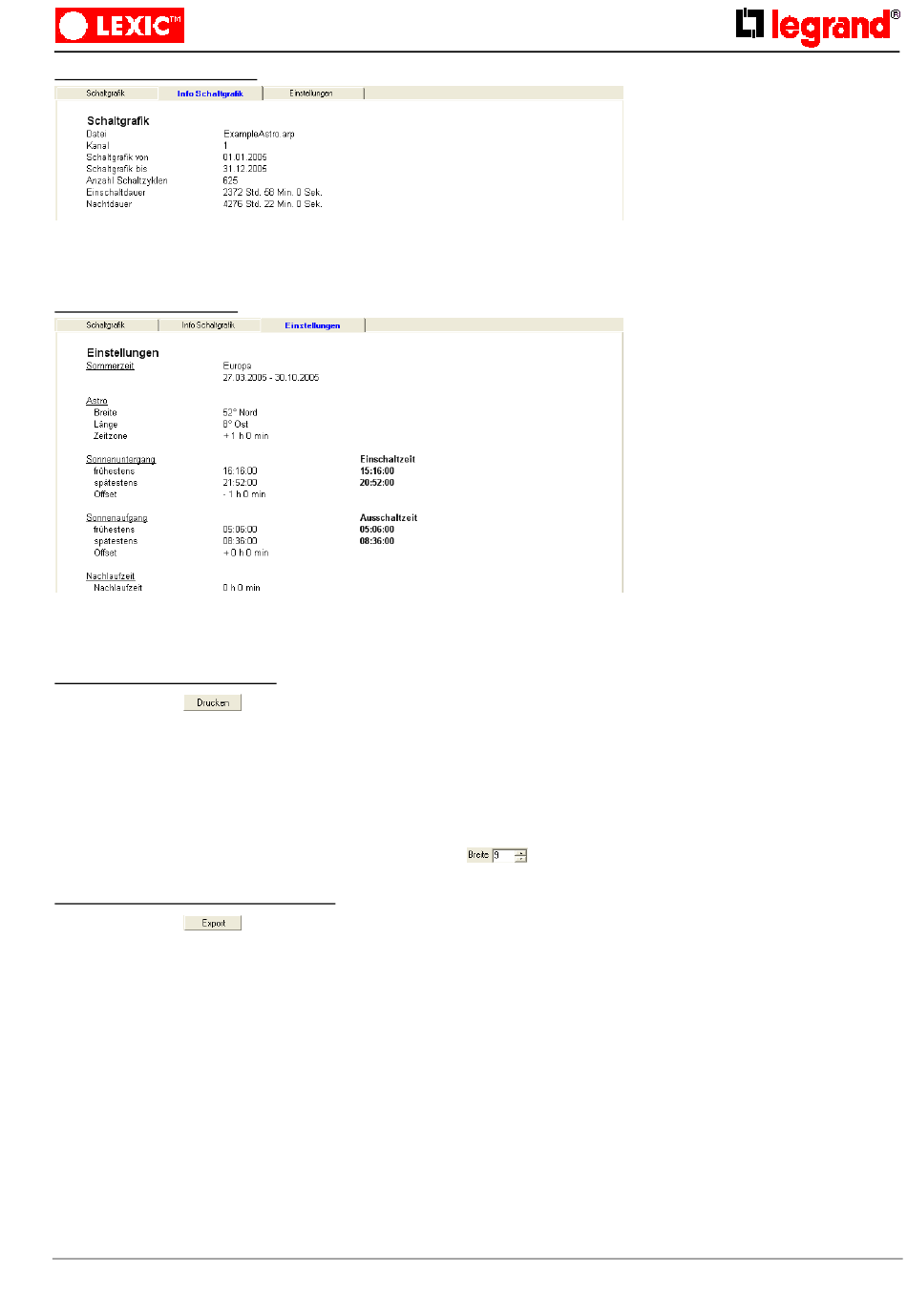

Abbildung 58: Info Schaltgrafik
Auf der Seite „Info Schaltgrafik" werden zusätzliche Informationen zu der aktuellen Schaltgrafik angezeigt.
3.2.6.1.5
Einstellungen
Abbildung 59: Einstellungen Schaltgrafik
Auf der Seite „Einstellungen" werden alle Einstellungen der aktuellen Datei angezeigt.
3.2.6.2
Schaltgrafik drucken
Mit dem Schalter
den. Wenn nicht alle 3 Felder zusammen auf einer Seite Platz finden, wird für jedes Feld eine eigene Seite (oder
mehrere) verwendet.
Es erscheint ein Dialog, in welchem man einen Drucker auswählen und die Seitenränder einstellen kann. Die Sei-
tenränder müssen an die Möglichkeiten des Druckers angepasst werden, so dass das gesamte Bild gedruckt wer-
den kann. Zu klein gewählte Seitenränder können dazu führen, dass Teile des Bildes ausserhalb des Bereichs
liegen, die der Drucker bedrucken kann.
Wenn nicht das gesamte Bild auf dem Ausdruck erscheint, obwohl die Seitenränder gross genug gewählt wurden,
muss die Breite der Grafik mit Hilfe des Steuerelements
3.2.6.3
Schaltzeitpunkte exportieren
Mit dem Schalter
Es erscheint ein Dialog in dem man eine Datei auswählen kann.
Programmierung Schaltuhren V3.0
kann die aktuelle Schaltgrafik incl. Info Schaltgrafik und Einstellungen ausgedruckt wer-
können die Schaltdaten in eine .csv-Datei exportiert werden.
angepasst werden.
26/47
27.02.2006
