3.2.6
Schaltgrafik
Die Schaltgrafik zeigt in grafischer Form das Schaltverhalten der Uhr über einen wählbaren Zeitraum.
Hier wird exemplarisch die Schaltgrafik einer Astro-Uhr beschrieben. Als Beispiel dient folgende Astro-Datei:

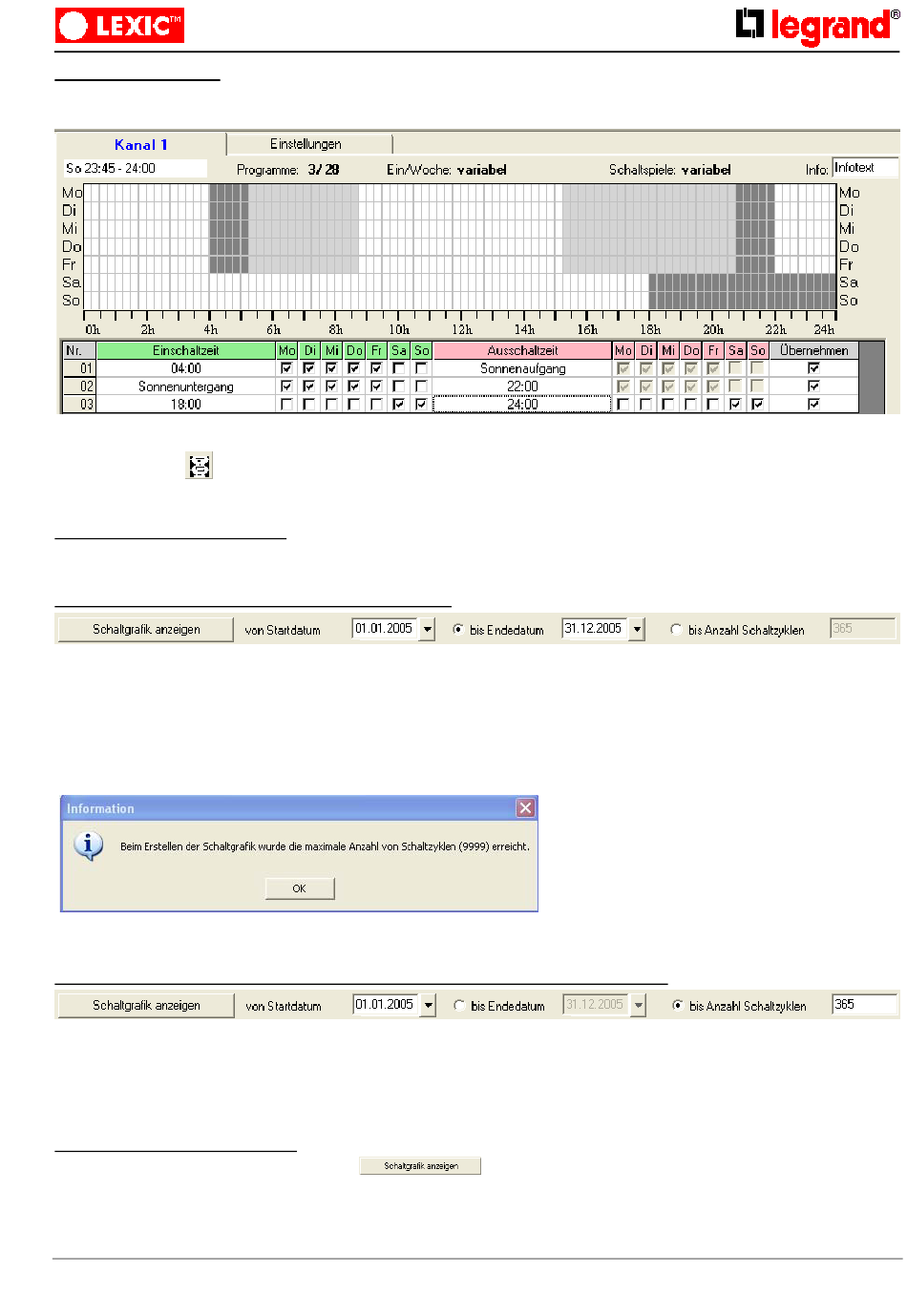

Abbildung 54: Astrodatei als Beispiel für eine Schaltgrafik
Mit dem Schalter
bzw. dem Menüpunkt Datei/Schaltgrafik kann eine Schaltgrafik für den aktuellen Kanal er-
zeugt werden.
3.2.6.1
Schaltgrafik erzeugen
Es gibt zwei Modi die Schaltgrafik zu erzeugen
3.2.6.1.1
Schaltgrafik über einen Zeitraum erzeugen
Es wird eine Schalkgrafik von Startdatum (hier 01.01.2005) bis Enddatum (hier 31.12.2005) erzeugt.
Die Anzahl der Schaltzyklen und die Einschaltdauer werden beim Erzeugen der Schaltgrafik ermittelt.
Achtung: Es können nur maximal 9999 Schaltzyklen dargestellt werden. Wenn bei der Erzeugung der Schaltgrafik
diese Anzahl überschritten wird, wird die Erzeugung der Schaltgrafik abgebrochen und die bis dahin ermittelten
Schaltdaten werden angezeigt.
Folgende Meldung erscheint in diesem Fall:
Abbildung 55:
Meldung, wenn beim Erzeugen der Schaltgrafik die maximale Anzahl Schaltspiele erreicht wurde.
3.2.6.1.2
Schaltgrafik bis zu einer bestimmten Anzahl von Schaltspielen erzeugen
Es wird eine Schaltgrafik von Startdatum (hier 01.01.2005) bis zum Erreichen der Anzahl Schaltzyklen (hier 365)
erzeugt.
Das Enddatum sowie die Einschaltdauer werden beim Erzeugen der Schaltgrafik ermittelt.
Die maximale Anzahl von Schaltzyklen ist auf 9999 beschränkt.
3.2.6.1.3
Schaltgrafik anzeigen
Die Berechnung der Schaltgrafik wird mit
schrittsbalken angezeigt.
Programmierung Schaltuhren V3.0
gestartet. Während der Berechnung wird ein Fort-
