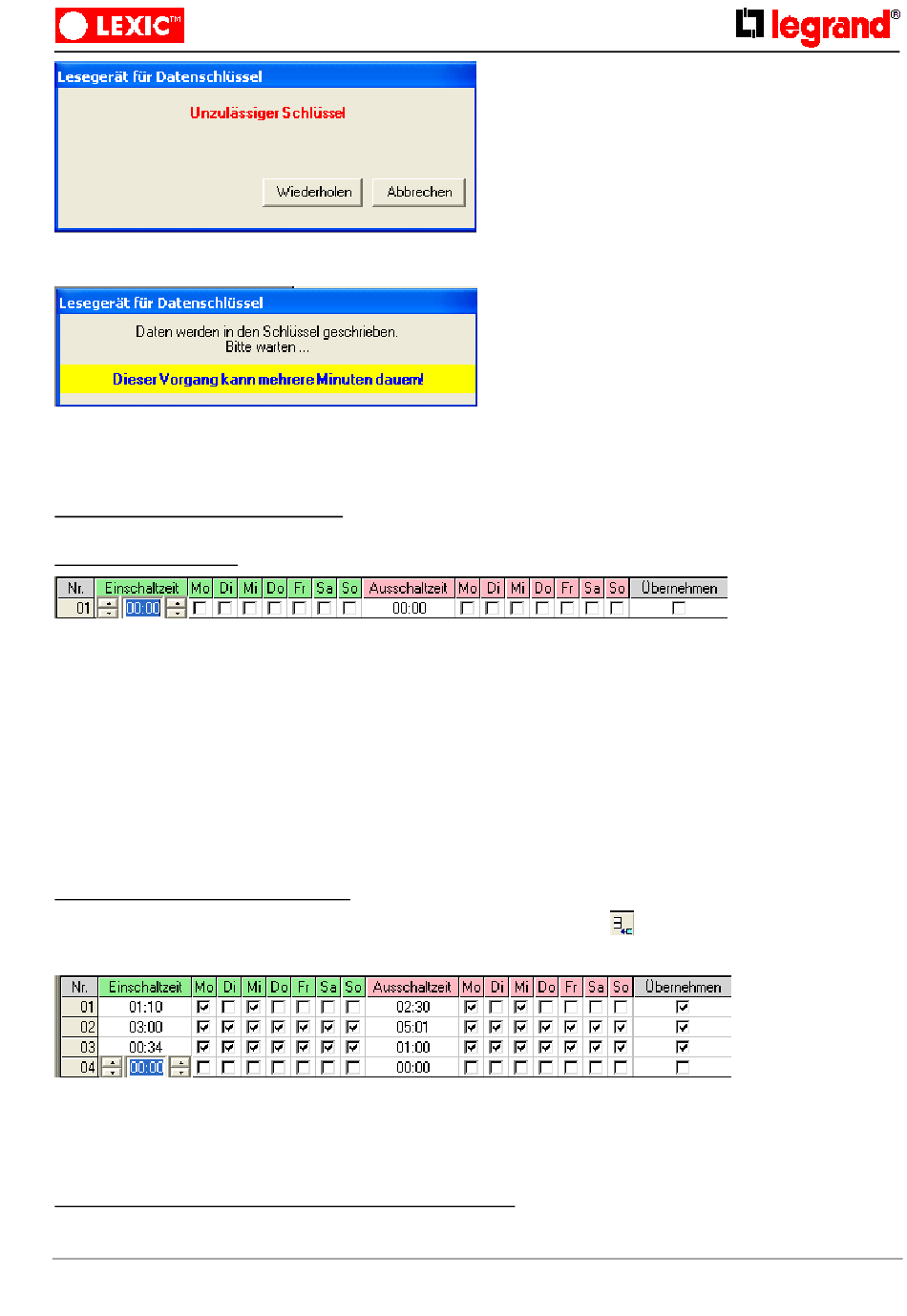

Abbildung 38: Unzulässiger Schlüssel beim Schreiben
Wenn alle Überprüfungen erfolgreich durchgeführt wurden, wird die Programmdatei in den Schlüssel geschrieben.
Abbildung 39: Anzeige während des Schreibens einer Programmdatei in den Schlüssel
Der Schreibvorgang kann aufgrund von umfangreichen Prüfroutinen mehrere Minuten dauern. Während dieser Zeit
ist das Programm blockiert.
3.2.4
Programmzeilen bearbeiten
3.2.4.1
Programmzeile
Abbildung 40: Programmzeile für Schaltuhren
Programmzeilen für Schaltuhren werden wöchentlich ohne zeitliche Begrenzung wiederholt.
Eine Programmzeile für Schaltuhren hat folgende Eingabemöglichkeiten:
Einschaltzeit: Wird die Einfügemarke in das Feld für die Einschaltzeit gesetzt, erscheinen die Steuerelemente für
das Editieren der Schaltzeit. Es können Zeiten von 00:00 bis 23:59 eingegeben werden.
Ausschaltzeit: Hier können Zeiten von 00:00 bis 24:00 eingegeben werden.
Mo-Fr: Die Wochentage, an denen eingeschaltet bzw. ausgeschaltet werden soll
Übernehmen: Übernimmt nach einer Prüfung der Einstellungen die aktuelle Zeile.
3.2.4.2
Neue Programmzeile einfügen
Mit dem Menüpunkt „Bearbeiten/Neue Programmzeile unten anfügen" bzw.
eingefügt werden. Dabei wird folgende leere Programmzeile erzeugt:
Abbildung 41: Leere Programmzeile für Schaltuhren
In dieser Programmzeile können die Einschaltzeit, die Ausschaltzeit und die Tage, an denen eingeschaltet bzw.
ausgeschaltet werden soll, eingegeben werden. Die Einschaltzeit und Ausschaltzeit kann jeweils mit dem Zeit-
Editor eingegeben werden.
3.2.4.3
Programmzeile über grafischer Darstellung erzeugen
Programmzeilen können auch über die grafische Darstellung erzeugt werden. Dabei wird die Programmzeile be-
reits beim Erstellen automatisch mit Daten gefüllt.
Programmierung Schaltuhren V3.0
19/47
kann eine neue Programmzeile
27.02.2006
