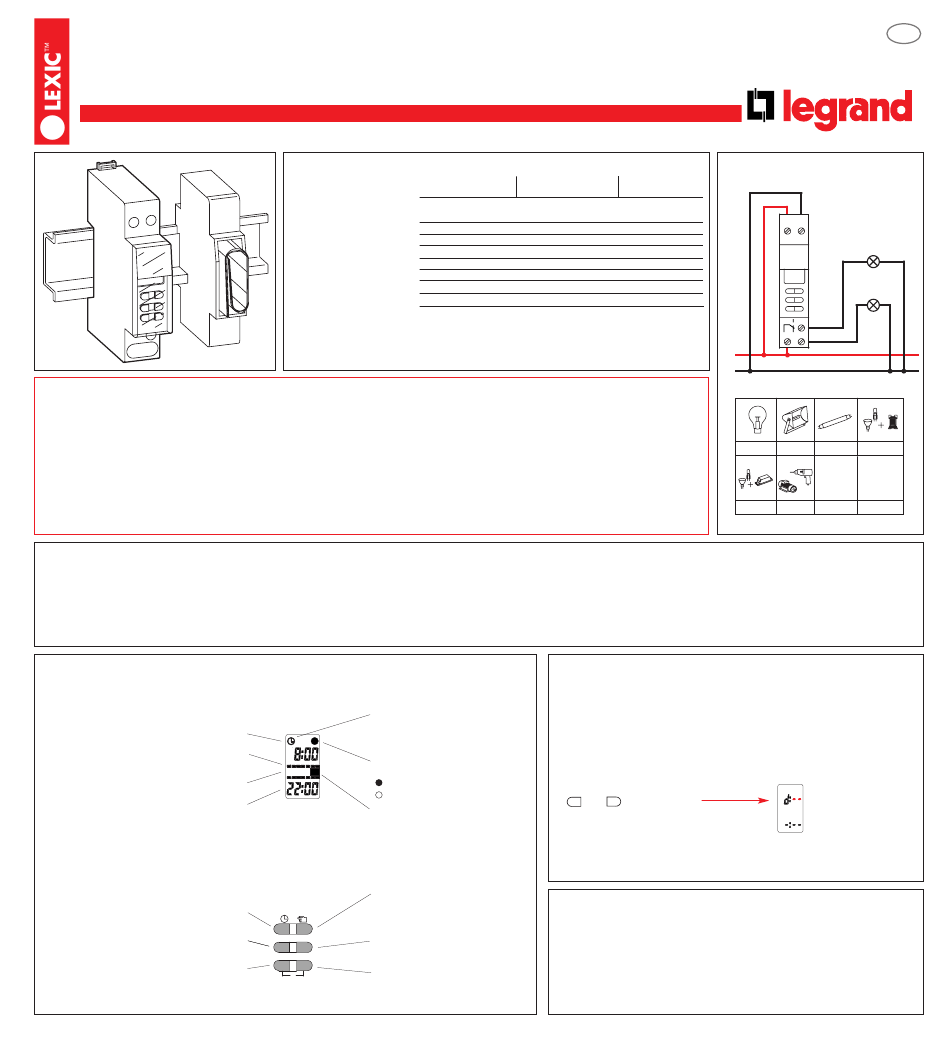

LEGRAND MicroRex D11 Bedienungsanleitung

Schaltuhr

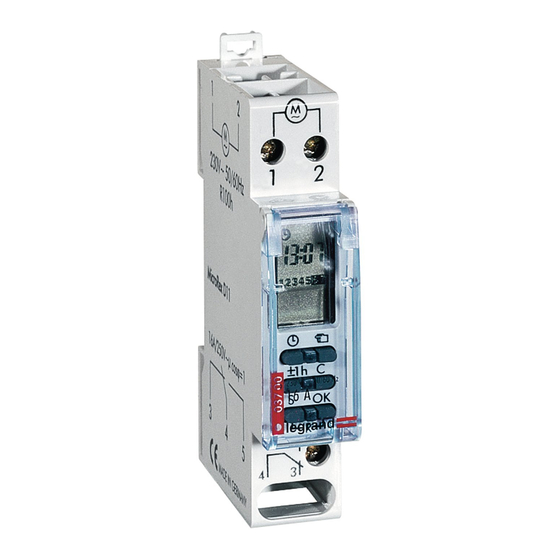

MicroRex D11
NT 29 17 97 02
Sicherheitshinweise
• Einbau und Montage dieses Produktes dürfen nur durch eine Fachkraft erfolgen.
• Die elektrische Sicherheit ist nur dann gewährleistet, wenn das Produkt in der jeweils produktspezifischen Installationsumgebung (Verteilereinbau)
mit allem mitgelieferten Zubehör installiert wird.
• Durch Eingriffe in das Produkt erlöschen jegliche Haftungsansprüche.
• Wenn die Schaltuhr zwischen wärmeabgebenden Geräten installiert wird und sich dadurch für die Schaltuhr eine Umgebungstemperatur über
55°C ergibt, muß zwischen den wärmeabgebenden Geräten und der Schaltuhr ein Leerraum vorgesehen werden.
(z.B. 1 ⁄ Leermodul, Best.-Nr. 044 40 oder 1 Leermodul, Best.-Nr. 044 41).
2
Funktion
MicroRex D11 ist eine elektronische Schaltuhr, die von einem Kleinstcomputer gesteuert wird. In der Schaltuhr können Sie nach Ihren Wünschen bis zu 8 Programme speichern, nach denen dann
Ihre elektrischen Geräte von der MicroRex D11 automatisch ein- und ausgeschaltet werden. Hierbei können Sie für einzelne Wochentage unterschiedliche Programme vorsehen oder bestimmte
Wochentage mit gleichen Schaltprogrammen zusammenfassen (Blockbildung). Zum Programmieren werden „Eingabebilder" im Anzeigefeld aufgerufen, die Sie mit entsprechenden Zeiten ausfüllen
und einspeichern. Die Sommer-/ WInterzeitumstellung kann wahlweise von Hand oder automatisch durch die Schaltuhr vorgenommen werden.
Erläuterung
Das Anzeigefeld
Aktuelle Uhrzeit
bzw. Einschaltzeit
Aktuelle Wochentage
bzw. Einschalttage
Symbolische Woche
Ausschaltzeit bzw.
Tageszähler
Das Bedienfeld
Auswahl der
Funktionen
Sommer-/ Winterzeit-
umstellung
Einstellen von
Stunden, Minuten und Tagen
Legrand GmbH, Telefon 02921 - 104-0
Technische Daten
037 00
Anschlußspannung: 230V 50/60Hz
Wirkleistungsaufnahme: ca. 1W
Schaltausgang: 16A 250V~µ
Parallelkompensation nicht zulässig
Ganggenauigkeit: ±2,5s/d
eindrahtig
Anschlußquerschnitt: 1,5 bis 4 mm
Programmspeicherplätze: 8
Gangreserve: 100h
Lagertemperatur: -10°C bis +60°C
Betriebstemperatur: -10°C bis +55°C
Das Gerät kann bei einer Netzspannungsversorgung keine Schutzkleinspannung schalten und
bei einer Schutzkleinspannungsversorgung keine Netzspannung schalten.
Symbol für
"Uhrzeit stellen"
Schaltzustand
des Ausganges
1234567
= Ein
= Aus
Ausschalttage
Handschalter
±1h
C
Löschen
S OK
Quittieren von Stun-
R
den, Minuten Tagen
und Dauerschaltung
037 93 94 41 07
120V AC 24V AC/DC
cos ϕ = 1
mehrdrätig
2 2
1,5 bis 2,5 mm
1. Inbetriebnahme
Nach Anlegen der Netzspannung kann es ca. 30 Sekunden dauern bis
Symbole auf dem Anzeigefeld erscheinen.
Bei der ersten Inbetriebnahme muß ein Gesamtreset ausgelöst werden.
2. 2. Gesamtreset
+
gleichzeitig
S OK
drücken
Die Uhr ist betriebsbereit, sämtliche Speicher sind gelöscht.
3. Datumseingabe und Sommer- / Winterzeitumstellung 3.
einstellen.
Diese Einstellung wird nur nach einem Reset angeboten.
Die Sommer-/ WInterzeitumstellung kann wahlweise von Hand oder automatisch durch
die Schaltuhr vorgenommen werden. Wünschen Sie eine manuelle Umstellung, wählen
Sie nach der Datumseingabe die Einstellung no. Die automatische Umstellung ist
abhängig von Ihrem Standort/ Ihrem Land. Wählen Sie die für Ihren Standort/ Ihr Land
benötigte Einstellung.
D
Bedienungsanleitung
Anschluß
1 2
5
4 3
L
N
1000W 1000W 2500W 1000W
2000W 1000W
®
