Programmierung Schaltuhren V3.0
von den eingestellten Programmen. Wird der Steuereingang wieder inaktiv, kommt die Nachlaufzeit zum Tragen:
Die Uhr bleibt noch für die Nachlaufzeit eingeschaltet.
Beispiel oben: Nachlaufzeit = 1h 4min. Der Steuereingang der Uhr ist zwischen 14:00 und 15:00 Uhr aktiv, d.h. die
Uhr ist eingeschaltet von 14:00 bis 16:04. Anschließend läuft die Uhr wieder im Automatikbetrieb.
3.6.5.2

Zyklisches Schalten (nur Jahresuhr)

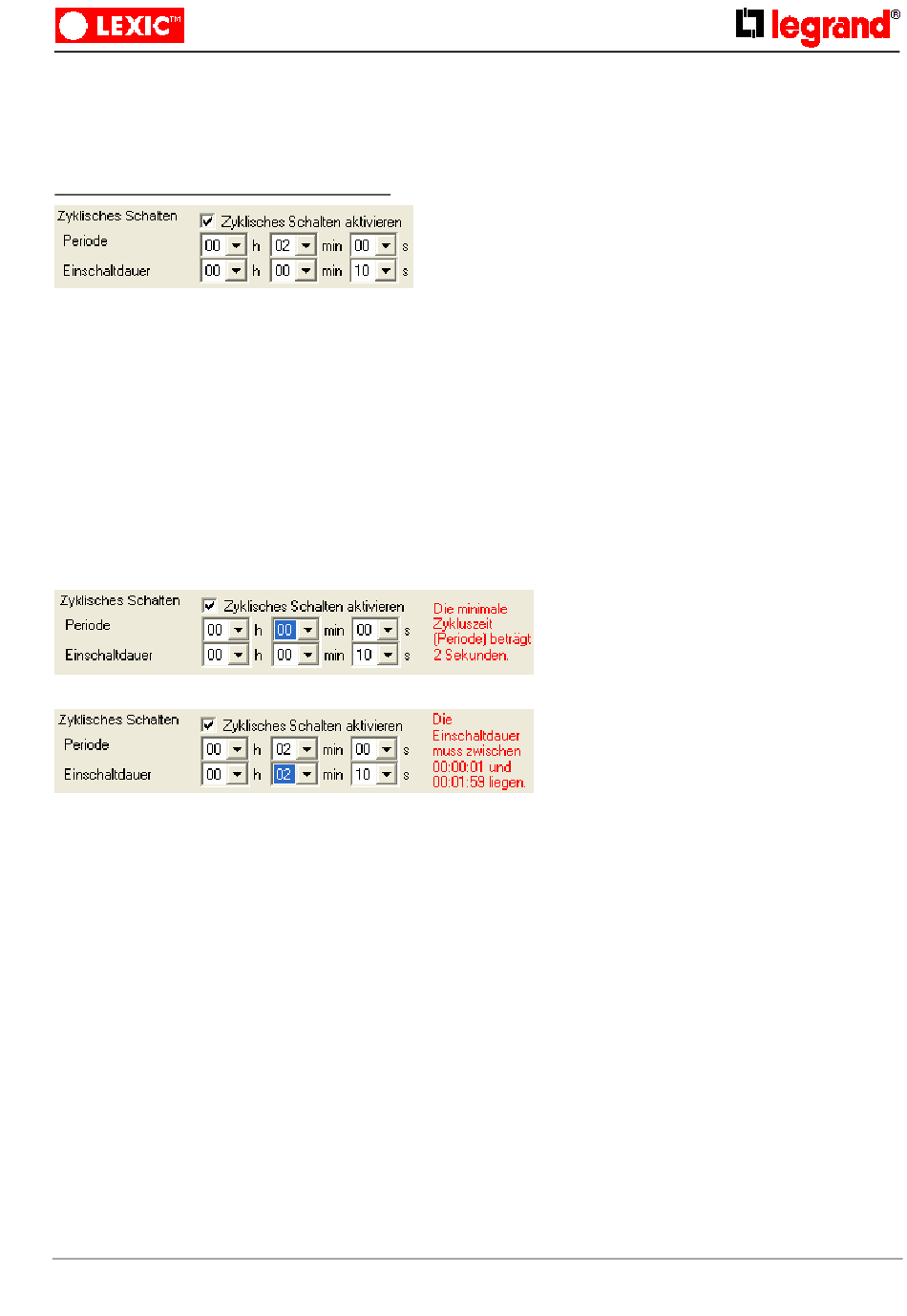

Abbildung 114: Zyklisches Schalten
Bei der Jahresuhr gibt es für Kanal 1 die zusätzliche Option des Zyklischen Schaltens.
Unter Zyklischen Schalten versteht man, dass innerhalb eines bestimmten Zeitraumes (Periode) die Uhr einmal für
eine bestimmte Dauer (Einschaltzeit) eingeschaltet wird.
In dem obigen Beispiel beträgt die Zykluszeit (Periode) 2 Minuten und die Einschaltdauer 10 Sekunden. Das hat
zur Folge, dass die Uhr alle 2 Minuten, beginnend bei 00:00 jeweils für 10 Sekunden einschaltet und das unabhän-
gig von den eingestellten Programmen.
Die Zykluszeit kann eingestellt werden zwischen 2 Sekunden und 2 Stunden.
Die Einschaltdauer kann eingestellt werden zwischen einer Sekunde und Zyklusdauer – 1 Sekunde.
Im obigen Beispiel beträgt die minimale Einschaltdauer also 1 Minute und 59 Sekunden.
Falls ungültige Werte eingestellt werden, werden entsprechende Fehlermeldungen eingeblendet:
Abbildung 115: Ungültige Zykluszeit (Periode)
Abbildung 116: Ungültige Einschaltdauer
Achtung: Das zyklische Schalten wird auf der grafischen Darstellung nicht berücksichtigt!
45/47
27.02.2006
