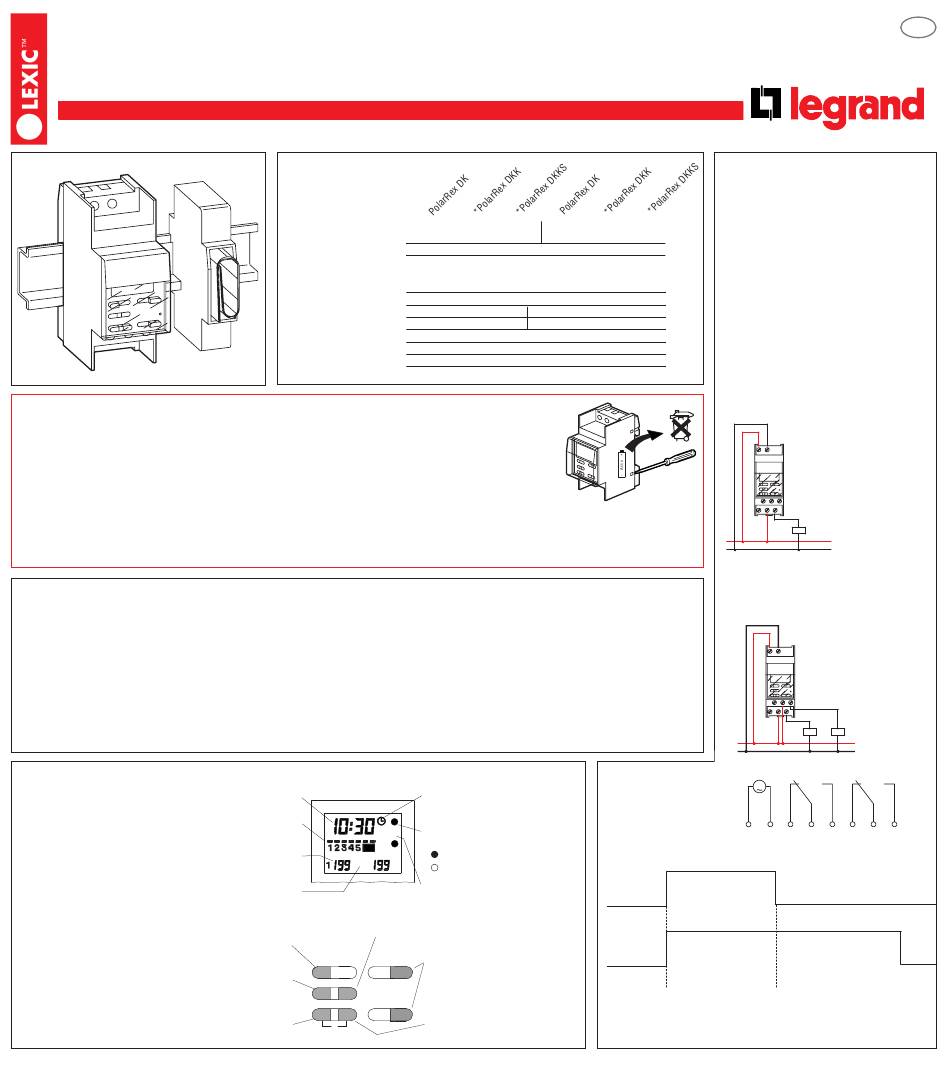

LEGRAND LEXIC PolarRex DK Bedienungsanleitung

Schaltuhr
PolarRex DK, PolarRex DKK, PolarRex DKKS
NT 29 17 67 01
Sicherheitshinweise
• Einbau und Montage dieses Produkts dürfen nur durch eine Fachkraft erfolgen.
• Die betriebliche und elektrische Sicherheit ist nur dann gewährleistet, wenn das Produkt in der jeweils
produktspezifischen Installationsumgebung mit allen mitgelieferten Zubehör installiert wird.
• Durch Eingriffe in das Produkt erlöschen jegliche Haftungsansprüche.
• Dieses Gerät enthält eine schadstoffhaltige Batterie. Der Endverbraucher ist zur ordnungsgemäßen
Rückgabe des Gerätes verpflichtet. Der Lieferant ist zur Rücknahme verpflichtet. Für die Elektrofachkraft besteht
die Möglichkeit, das Gerät zerstörend zu öffnen, die schadstoffhaltige Batterie zu entnehmen und Gerät und Batterie
getrennt voneinander sachgerecht zu entsorgen.
• Wenn die Schaltuhr zwischen wärmeabgebenden Geräten installiert wird und sich dadurch für die Schaltuhr eine Umgebungstemperatur über
55°C ergibt, muß zwischen den wärmeabgebenden Geräten und der Schaltuhr ein Leerraum vorgesehen werden. (z.B.
Best.-Nr. 044 40 oder 1 Leermodul, Best.-Nr. 044 41).
Funktion
Die PolarRex D ist eine 1 oder 2 kanalige elektronische Abtau- und Impulswochenschaltuhr. Die Impulsdauer (Abtaudauer) wird einmalig eingege-
ben. Es können bis zu 14 verschiedene Startzeiten eingegeben werden. Diese können an einzelnen oder an allen Wochentagen wiederholt werden
(Blockbildung). Die max. 14 verschiedenen Startzeiten können auch beliebig auf die Tage einer Woche verteilt werden. Zu den Startzeiten laufen
die eingestellten Impulszeiten für Kanal 1 und evtl. Kanal 2 ab.
Kanal 1 z.B.: Abtauzeit oder Abtauimpuls (1 Impulszeit)
Kanal 2 z.B.: Ventilatorverzögerung oder Sicherheitszeit (2. Impulszeit)
Der Kompressor ist wegen des hohen Anlaufstroms über ein Schütz zu schalten.
Anwendung mit Wischkontakt (KI): Eine PolarRex DKK kann die Anwendung KI mit erfüllen. Hierzu muß der Kanal 1 als Wischkontakt benutzt
werden (Mindestzeit 1min).
2-Kanaluhr mit Steuereingang (PolarRex DKKS): Bei dieser Ausführung beeinflußt ein zusätzlicher Steuereingang den Impuls- bzw. Abtau-
Zyklus. An diesem Steuereingang kann z.B. ein Thermostat angeschlossen werden. Nur wenn am Steuereingang 230V anliegen, werden die
Impuls- bzw. Abtauzyklen ausgeführt. Der Steuereingang kann die Impuls- bzw Abtauzeit von Kanal 1 vorzeitig abbrechen (siehe Impulsdiagramm).
Erläuterung
Auswahl und Bestätigung
der einzustellenden Funktion
Direktes Auslösen der
eingestellten Impulszeit(en)
Sommer- /Winterzeitumstellung
Legrand GmbH, Telefon 02921 - 104-0
Technische Daten
Anschlußspannung:
Leistungsaufnahme:
Schaltausgang:
Parallelkompensation
Ganggenauigkeit:
Anschlußquerschnitt:
Programmspeicherplätze:
Gangreserve:
Lagertemperatur:
Betriebstemperatur:
Das Anzeigefeld
Aktuelle Uhrzeit
bzw. Startzeit
Aktuelle Wochentag
1
bzw. Einschalttag
Start
6 7 2
Impulszeit
min
Zeiteinheit
der Impulsdauer
Das Bedienfeld
Auslösen der
Testimpulszeit(en)
Set
1x Test
±1h
C
R
037 96 *037 98 *037 99 037 78
230V~ 50/60Hz 120V~ 50/60Hz
ca. 0,6W
16A 250V~µ cos ϕ = 1
*2x 10A 250V~µ cos ϕ = 1
60VA max. 7µF
±2,5s/d
eindrahtig mehrdrähtig
2
1 bis 4 mm 0,5 bis 2,5 mm
196
100h
-10°C bis +60°C
0°C bis +55°C
Symbol für
"Uhrzeit stellen"
Schaltzustand
des Ausganges
1 = Ein
2
= Aus
1
Symbol für
"Startzeit stellen"
+ Verstellen von Stunden,
Minuten, Tagen, und
Impulszeit(en)
–
Löschen einer ausgewählten
Startzeit
Anschluß
Vor Anschluß der Ausgänge an die gesteu-
erte Anlage ist sicherzustellen, daß die ein-
gestellten Parameter auch tatsächlich den
*037 85 *037 86 gewünschten Parameterwerten entspre-
chen, damit Störungen oder Beschädigun-
gen der vom Gerät gesteuerten Anlage ver-
mieden werden.
Die vom Gerät gesteuerte Anlage ist unbe-
dingt mit zusätzlichen elektromagnetischen
Einrichtungen abzusichern, wenn eine mög-
liche Störung des Gerätes zu Gefahrensi-
2
tuationen führen könnte.
PolarRex DK
Zeitbereich Kanal 1: 1...199 min.
⁄ Leermodul,
1
L
2
N
PolarRex DKK
Zeitbereich Kanal 1: 1...199 min.
Zeitbereich Kanal 2: Zeit von Kanal 1 +
1...199 min.
L
N
1
Impulsdiagramm PolarRex DK, PolarRex DKK
eingestellte Impulszeit
für Kanal 1 (Abtauzeit)
Kanal 1
1...199 Minuten
Kanal 2
Startzeitpunlt
D
Bedienungsanleitung
®
1 2
6 7 8
3 4 5
1 2
6 7 8
3 4 5
M
2 3 4 5 6 7 8
eingestellte Impulszeit
für Kanal 2
(Ventilatorverzögerung
oder Sicherheitszeit)
1...199 min.
