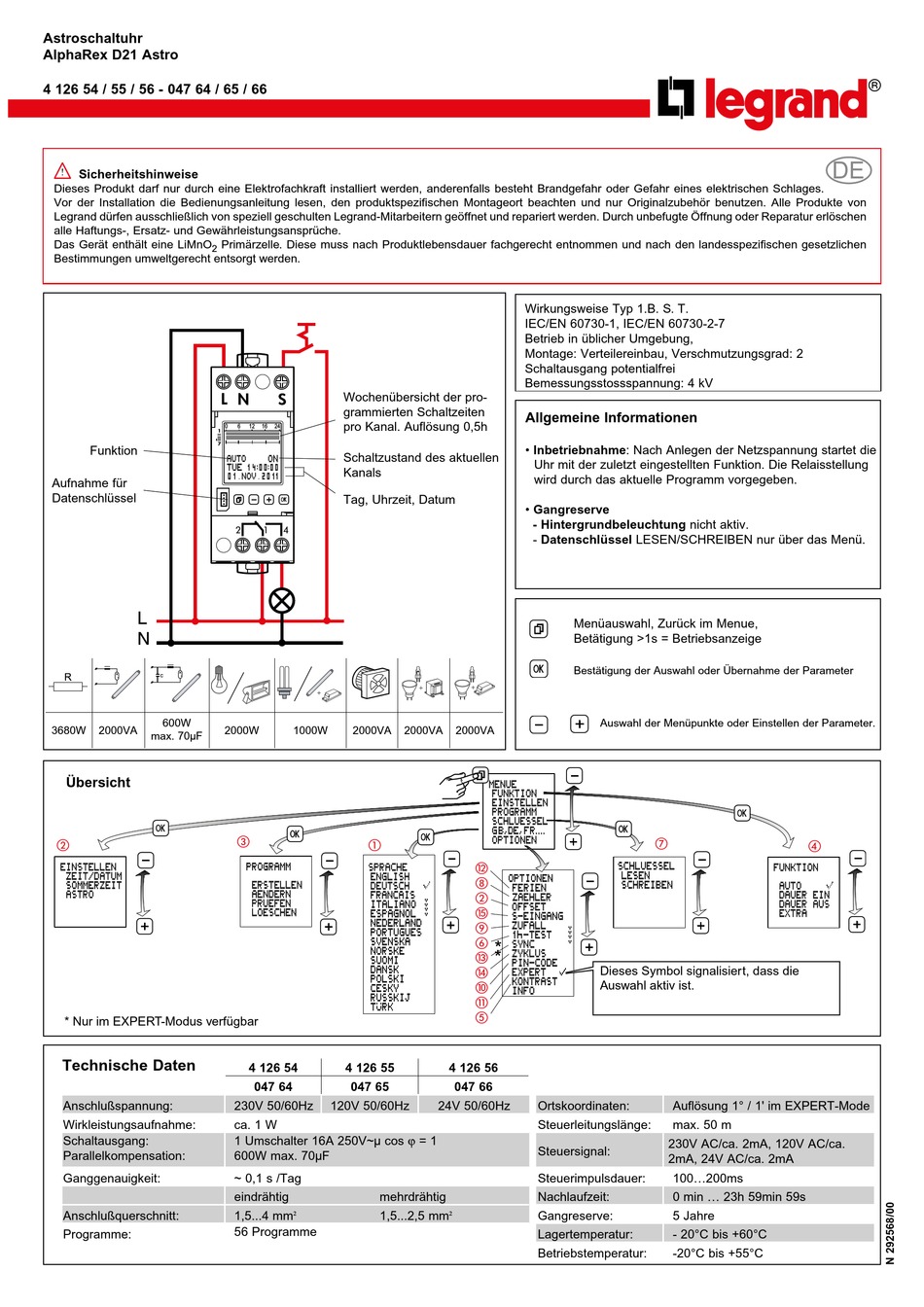

LEGRAND AlphaRex D21 Astro Bedienungsanleitung

Astroschaltuhr
AlphaRex D21 Astro
4 126 54 / 55 / 56 - 047 64 / 65 / 66
!
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines elektrischen Schlages.
Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benutzen. Alle Produkte von
Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen
alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
Das Gerät enthält eine LiMnO
2
Bestimmungen umweltgerecht entsorgt werden.
Funktion
Aufnahme für
Datenschlüssel
c
600W
3680W 2000VA
max. 70µF
Übersicht
b
* Nur im EXPERT-Modus verfügbar
Technische Daten
Anschlußspannung:
Wirkleistungsaufnahme:
Schaltausgang:
Parallelkompensation:
Ganggenauigkeit:
Anschlußquerschnitt:
Programme:
Primärzelle. Diese muss nach Produktlebensdauer fachgerecht entnommen und nach den landesspezifischen gesetzlichen
Wochenübersicht der pro-
grammierten Schaltzeiten
pro Kanal. Auflösung 0,5h
0 6 12 16 24
Schaltzustand des aktuellen
Kanals
Tag, Uhrzeit, Datum
2 1 4
+
2000W 1000W 2000VA
c
a
4 126 54 4 126 55
047 64 047 65
230V 50/60Hz 120V 50/60Hz
ca. 1 W
1 Umschalter 16A 250V~µ cos ϕ = 1
600W max. 70µF
~ 0,1 s /Tag
eindrähtig mehrdrähtig
1,5...4 mm 1,5...2,5 mm
2
56 Programme
Wirkungsweise Typ 1.B. S. T.
IEC/EN 60730-1, IEC/EN 60730-2-7
Betrieb in üblicher Umgebung,
Montage: Verteilereinbau, Verschmutzungsgrad: 2
Schaltausgang potentialfrei
Bemessungsstossspannung: 4 kV
Allgemeine Informationen
• Inbetriebnahme: Nach Anlegen der Netzspannung startet die
Uhr mit der zuletzt eingestellten Funktion. Die Relaisstellung
wird durch das aktuelle Programm vorgegeben.
• Gangreserve
- Hintergrundbeleuchtung nicht aktiv.
- Datenschlüssel LESEN/SCHREIBEN nur über das Menü.
Menüauswahl, Zurück im Menue,
Betätigung >1s = Betriebsanzeige
Bestätigung der Auswahl oder Übernahme der Parameter
+ +
2000VA 2000VA


b








4 126 56
047 66
24V 50/60Hz Ortskoordinaten:
Steuerleitungslänge:
Steuersignal:
Steuerimpulsdauer:
Nachlaufzeit:
Gangreserve:
2
Lagertemperatur:
Betriebstemperatur:
Auswahl der Menüpunkte oder Einstellen der Parameter.
g
Dieses Symbol signalisiert, dass die
Auswahl aktiv ist.
Auflösung 1° / 1' im EXPERT-Mode
max. 50 m
230V AC/ca. 2mA, 120V AC/ca.
2mA, 24V AC/ca. 2mA
100...200ms
0 min ... 23h 59min 59s
5 Jahre
- 20°C bis +60°C
-20°C bis +55°C
®
DE
