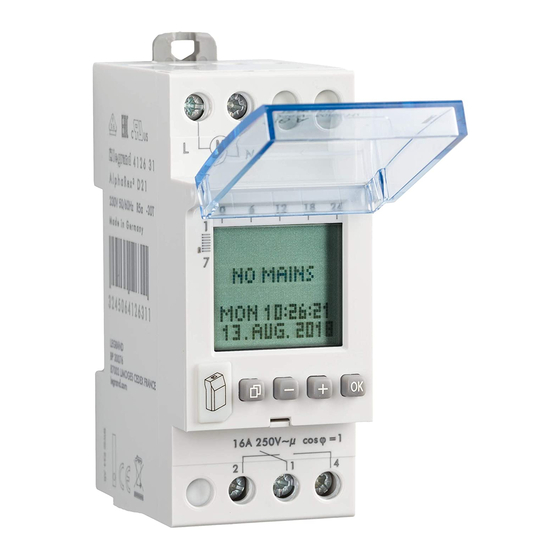

LEGRAND AlphaRex3 D21 astro BLE Installationsanleitung
Astroschaltuhr
Vorschau ausblenden
Andere Handbücher für AlphaRex3 D21 astro BLE:
- Installationsanleitung (16 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Werbung

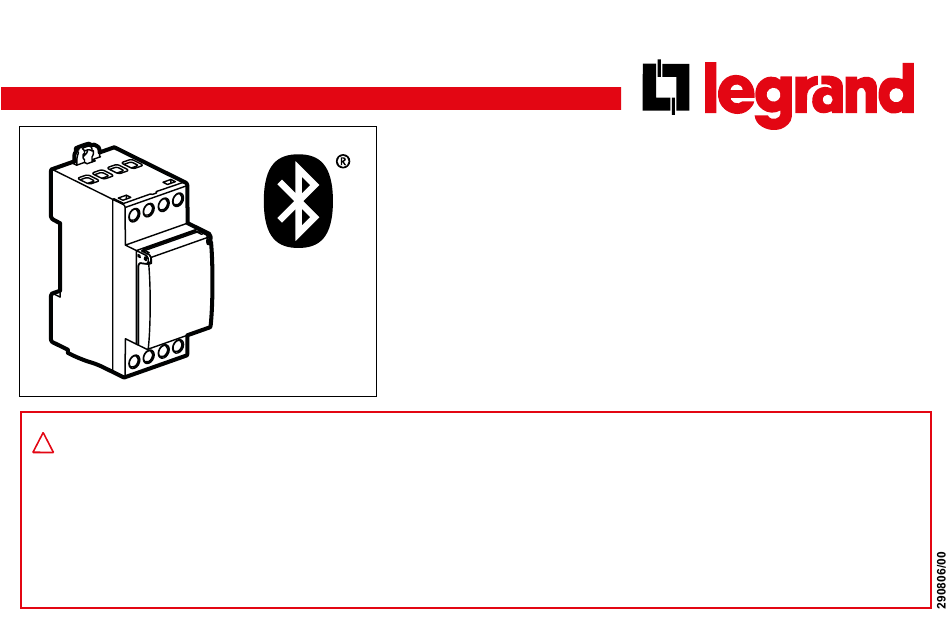

Astroschaltuhr
AlphaRex
D21 astro BLE
3
4 127 23
!
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines
elektrischen Schlages. Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten
und nur Originalzubehör benutzen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-
Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und
Gewährleistungsansprüche.
Das Gerät enthält eine LiMnO
landesspezifischen gesetzlichen Bestimmungen umweltgerecht entsorgt werden.
Primärzelle. Diese muss nach Produktlebensdauer fachgerecht entnommen und nach den
2
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND AlphaRex3 D21 astro BLE
Inhaltszusammenfassung für LEGRAND AlphaRex3 D21 astro BLE
- Seite 1 Schlages. Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benutzen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand- Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
-
Seite 2: Technische Daten
Technische Daten Anschlußspannung: 230 V 50/60 Hz Wirkleistungsaufnahme: ca. 1 W Schaltausgang: 1 Umschalter 16 A 250 V~µ cos ϕ = 1 Ganggenauigkeit: ~ 0,1 s / Tag eindrähtig mehrdrähtig Anschlußquerschnitt: 1,5...4 mm 1,5...2,5 mm max. 1,4 Nm Programme: 56 Programme Auflösung 1°... -
Seite 3: Allgemeine Informationen
Allgemeine Informationen Inbetriebnahme: Nach Anlegen der Netzspannung startet die Uhr mit der zuletzt eingestellten Funktion. Die Relaisstellung wird durch das aktuelle Programm vorgegeben. Menüauswahl, Zurück in das Menu, Betätigung >1s = Betriebsanzeige Bestätigung der Auswahl oder Übernahme der Parameter Auswahl der Menüpunkte oder Einstellen der Parameter. - Seite 4 Funktion Wochenübersicht der programmierten Schaltzeiten, Auflösung 0,5h BLE 4.2 Schaltzustand •••• 4:21 PM 100% Legrand Time-Switch Tag, Uhrzeit, Datum INSTALL max. 16 A max. 250 V AC Wirkungsweise Typ 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7 2000 VA 600 W 70µF...
-
Seite 5: Sprache Einstellen
Übersicht Dieses Symbol signalisiert, dass die Auswahl aktiv ist. * Nur im EXPERT-Modus verfügbar. Sprache einstellen... - Seite 6 Einstellen Zeit/Datum Sommerzeit +1h Europa: Werkseinstellung. Speziell: Die Sommerzeitumschaltung kann durch Eingabe eines Anfangs-/ und Enddatums frei programmiert wer- den und wird in den folgenden Jahren immer am gleichen Wochentag z. B. Sonntag ausgeführt.
- Seite 7 Astro Land auswählen. Stadt auswählen, die dem Einsatzort * nur im EXPERT-Modus verfügbar am nächsten gelegen ist. Werkseinstellung 8°E 52°N Mit Taste MINUS erfolgt die Einstellung in Richtung westlicher Länge Mit LAENGE/ Einstellung von 000° OST / WEST bis 180° WEST. BREITE können die oder Koordinaten optimiert...
- Seite 8 Offset ...
- Seite 9 Offset * Diese Funktion ist im Experten-Modus verfügbar. Die Einstellung des Korrekturwertes (1…30 min.) bewirkt eine Verlängerung der täglichen Einschaltdauer in der Mitte des Winterhalbjahres um bis zu 60 min. (morgens bis zu 30 min. später AUS und abends 30 min. früher EIN). In der Mitte des Sommerhalbjahres bewirkt die Korrektureinstellung eine Verkürzung der täglichen Einschaltzeit um bis zu 60 min.
- Seite 10 Offset 23.09 21.03. Schaltpunkt Offset Korrektur 90 120 150 180 210 240 270 300 330 360...
- Seite 11 Offset max. 120min max. 120min Die Uhr schaltet zu den errechneten Sonnenaufgangs- und Sonnenuntergangszeiten. Durch die Eingabe einer Differenzzeit wird der Schaltzeitpunkt um bis zu ±120 Minuten gegenüber den Sonnenauf- und Sonnenuntergangszeiten verschoben. Beispiel: Bei +30 Minuten Differenzzeit schaltet die Uhr 30 min. nach Sonnenaufgang und 30 min.
- Seite 12 Offset +12˚ +6˚ -50’ -6˚ -12˚ Bei Offset-Einstellung in Grad schaltet die Uhr trotz unterschiedlich langer Dämmerungszeiten im Jahresverlauf zu Zeitpunkten gleicher Helligkeit. Sonnenaufgang und Sonnenuntergang entsprechen -50' für den Mittelpunkt der Sonne (der Rand der Sonne ist am Horizont sichtbar).
- Seite 13 Programmierung Ein Programm besteht aus einer Einschaltzeit, Ausschaltzeit und zugeordneten Einschalt- und Ausschalttagen. Bei der Auswahl MO bis SO sind die Tage bereits fest zugeordnet. Es brauchen nur noch die Schaltzeiten eingestellt werden. Mit Auswahl INDIVIDUEL können Schaltzeiten beliebigen Tagen zugeordnet werden.
- Seite 14 Programmierung Programmierbeispiele Schaltuhr soll an jedem Wochentage bei Sonnenuntergang einschalten und bei Sonnenaufgang ausschalten. Symbolauswahl mit Tasten PLUS oder MINUS Einschalten bei Sonnenuntergang Ausschalten bei Sonnenaufgang Ein- / Ausschalten gemäss Schaltzeiteingabe...
- Seite 15 Programmierung Programmierbeispiele Schaltuhr soll an jedem Wochentag bei Sonnenuntergang einschalten und bei Sonnenaufgang ausschal- ten. Zusätzlich soll eine Nachtunterbrechung von 23:00 Uhr abends bis 5:00 Uhr morgens programmiert werden. Dazu sind 2 Programme erforderlich. Programm 1: Sonnenuntergang EIN bis 23:00 Uhr AUS Programm 2: 5:00 Uhr EIN bis Sonnenaufgang AUS Prog 1 Prog 2...
-
Seite 16: Kontrasteinstellung
Betriebsarten • Auto - Automatikbetrieb • Dauer EIN • Dauer AUS Achtung: Wenn ein Steuereingangssignal anliegt wird der Ausgang eingeschaltet. • Extra Der vom Programm vorgegebene Schaltzustand wird umgekehrt. Mit dem nächsten wirksamen Schaltbefehl übernimmt die Schaltuhr wieder das Ein- und Ausschalten. ... -
Seite 17: Betriebsstundenzähler
Betriebsstundenzähler Anzeige der Relaiseinschaltdauer (0 bis 65535 h) und des Datums der letzten Rückstellung. Zufallsfunktion Funktion zur Anwesenheitssimulation. Funktion AKTIV, die programmierten Schaltzyklen werden im Bereich von ± 15 Minuten zufällig verschoben. - Seite 18 Die Werkseinstellung der Pincodeeingabe ist PASSIV. Wenn der Pincode auf AKTIV eingestellt wird, ist der Zugangscode 123123 voreingestellt. Es sei denn, der Pincode wurde über die Legrand Time-Switch APP verändert. • Mit der Legrand Time-Switch APP kann der Zugangscode verändert werden.
- Seite 19 Expertenmodus Der Expertenmodus erweitert das Gerät um weitere Funktionen: • Netzsynchronisation zur Verbesserung der Ganggenauigkeit • Zyklusfunktion Achtung: Bei einem Wechsel von AKTIV nach PASSIV werden die zusätzlichen Menüpunkte wieder aus- geblendet und alle Einstellungen im Expertenmodus gehen verloren. Nach erneuter Aktivierung wird der Expertenmodus wieder mit den Grundeinstellungen ausgeführt.
- Seite 20 Ferien Nach Aktivierung wird das Ferienprogramm zwischen Anfangsdatum 0:00h und Enddatum 24:00h (FEST EIN/AUS) ausgeführt. Nach einmaligem Ablauf muss das Ferienprogramm erneut aktiviert werden.
-
Seite 21: Aktivieren / Deaktivieren Der Netzsynchronisation
Aktivieren / Deaktivieren der Netzsynchronisation Diese Funktion ist im Experten-Modus verfügbar. PASSIV ist voreingestellt. Zur Erhöhung der langfristigen Ganggenauigkeit ist es vorteilhaft, in 50/60Hz Netzen mit Frequenzabgleich, die Sychronisation zu aktivieren. - Seite 22 Zyklus Diese Funktion ist im Experten-Modus verfügbar. Für zyklische Schaltbefehle wird die Einschaltdauer durch Oder-Verknüpfung von Programmen aller Typen festgelegt. Innerhalb dieser Grenzen läuft dann ein fester Zyklus von Ein- und Auszeit ab. Der Zyklus begin- nt immer mit der Ein-Zeit. Zyklusdauer und die Ein-Zeit innerhalb des Zyklus sind für alle Einschaltzeiten gleich lang.
- Seite 23 15:00:00 15:10:00 15:20:00 15:30:00 0:10:00 0:10:00 0:10:00 15:32:00 Programm n Programm 1 Relais Kanal 1 0:04:00 0:04:00 0:04:00...
-
Seite 24: Steuereingang Mit Nachlaufzeit
Steuereingang mit Nachlaufzeit Ein Steuersignal überlagert alle Programmvorgaben. Während das Steuersignal anliegt, ist der Ausgang eingeschaltet. Wenn das Steuersignal ausgeschaltet wird, schaltet der Ausgang nach Ablauf der eingestellten Nachlaufzeit ab, sofern keine Einschaltung durch ein Programm vorgegeben ist. Steuereingang Schaltausgang 0 ... - Seite 25 * nur im Experten-Modus verfügbar NACHLAUF Der Ausgang schaltet bei Aktivierung des Steuereingangs ein und bleibt nach Deaktivierung des Steuereingangs, für die Dauer der eingestellten Nachlaufzeit eingeschaltet. Nachlaufzeit Einstellbereich 0h 00min 00s … 23h 59min 59s. Innerhalb der Nachlaufzeit ist der Steuereingang nachtriggerbar. EXTRA Mit dem Steuereingangssignal wird der vom Programm vorgegebene Schaltzustand umgekehrt.
- Seite 26 Die Standortbestimmung am Smartphone muss zugelassen sein, GPS muss nicht aktiviert sein. Die AlphaRex³ BLE Schaltuhr muss mit Netzspannung versorgt sein. Innerhalb der Legrand Time-Switch APP werden nun Geräte angezeigt, sowohl bei Hochladen, als auch bei Import Wählen Sie die AlphaRex³ BLE Schaltuhr in der Liste der Geräte.
- Seite 27 Import von Projekten Hinweis! Zu Beginn und während der Bluetoothdatenkommunikation werden die Relaisausgänge in den Ruhezustand versetzt. Wählen sie den AlphaRex³-Typ aus, vom dem das Projekt importiert werden soll. Die Übertragung startet automatisch Home Import Import AlphaRex AlphaRex AlphaRex XXXX AlphaRex XXXX PROJEKTE Importieren...
- Seite 28 Hochladen von Projekten Hinweis! Zu Beginn und während der Bluetoothdatenkommunikation werden die Relaisausgänge in den Ruhezustand versetzt. Wählen sie ein Projekt aus. Drücken Sie auf Wählen sie den AlphaRex³-Typ aus, auf den das Projekt übertragen werden soll. Die Übertragung startet automatisch. Beispiel Hochladen Hochladen...
- Seite 29 Vor dem Ausbau des Moduls muss das Gerät freigeschal- Reset tet werden, da ansonsten die Gefahr eines elektrischen Hinweis! Schlages besteht. Der Speicher wird gelöscht, alle ein- Das Gerät erst wieder nach Einbau des Moduls mit Span- gestellten Daten gehen verloren. Die nung versorgen.
