Programmierung Schaltuhren V3.0
Klicken Sie dazu auf die grafische Darstellung und ziehen Sie den Cursor mit gedrückter Maustaste über den Be-
reich, der als Programmzeile erzeugt werden soll.
Der entsprechende Bereich wird blau dargestellt, zusätzlich wird in einem gelben Feld der gewählte Bereich mit
Wochentagen und Uhrzeit dargestellt.

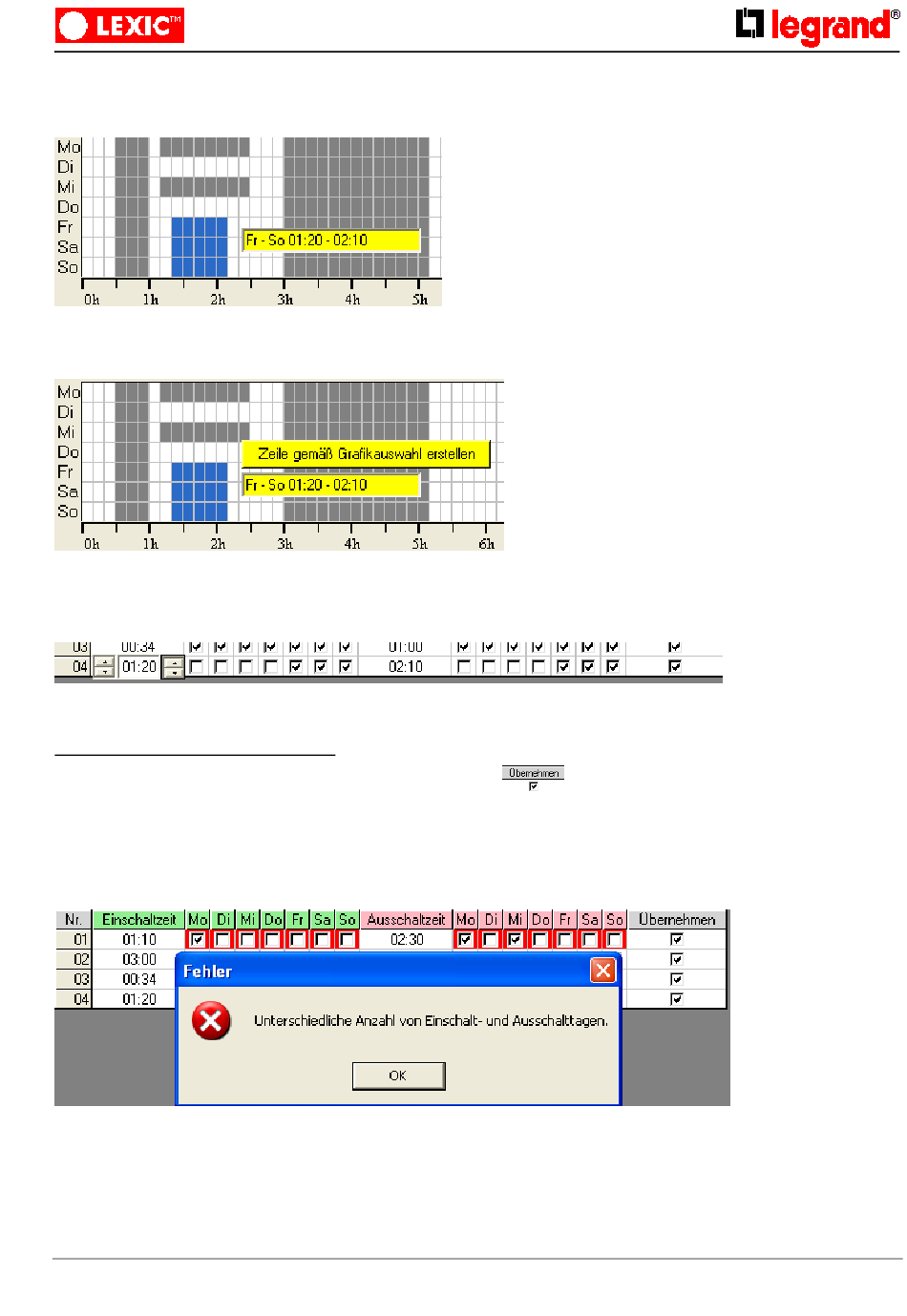

Abbildung 42: Bereich selektieren
Nachdem ein Bereich selektiert wurde, erscheint zusätzlich ein Schalter, mit dessen Hilfe direkt aus der Selektion
eine neue Programmzeile erzeugt werden kann.
Abbildung 43: selektierten Bereich erstellen
Wenn auf diesen Schalter geklickt wird, wird eine entsprechende Programmzeile erzeugt und übernommen. Die
Einfügemarke wird in das Feld für die Einschaltzeit gesetzt. Hier lässt sich anschliessend die Schaltzeit genauer
angeben.
Abbildung 44: Übernahme des selektierten Bereichs der grafischen Darstellung in eine neue Programmzeile
3.2.4.4
Programmzeile übernehmen
Wenn ein Programm eingegeben wurde, kann dieses mittels
in die grafische Darstellung übernommen
werden. Bevor die Programmzeile übernommen wird, wird geprüft, ob diese Programmzeile fehlerfrei ist. Falls die
Programmzeile fehlerhaft ist, wird eine passende Fehlermeldung ausgegeben und die betroffenen Felder werden
rot markiert.
Folgende fehlerhafte Einstellungen können vorkommen:
Abbildung 45: Fehlermeldung "Falsche Anzahl von Schalttagen"
In dieser Programmzeile sind mehr Ausschalttage (2) als Einschalttage (1) gesetzt.
20/47
27.02.2006
