LEGRAND LEXIC V3.0 Programmierung Seite 21

Programmierung Schaltuhren V3.0

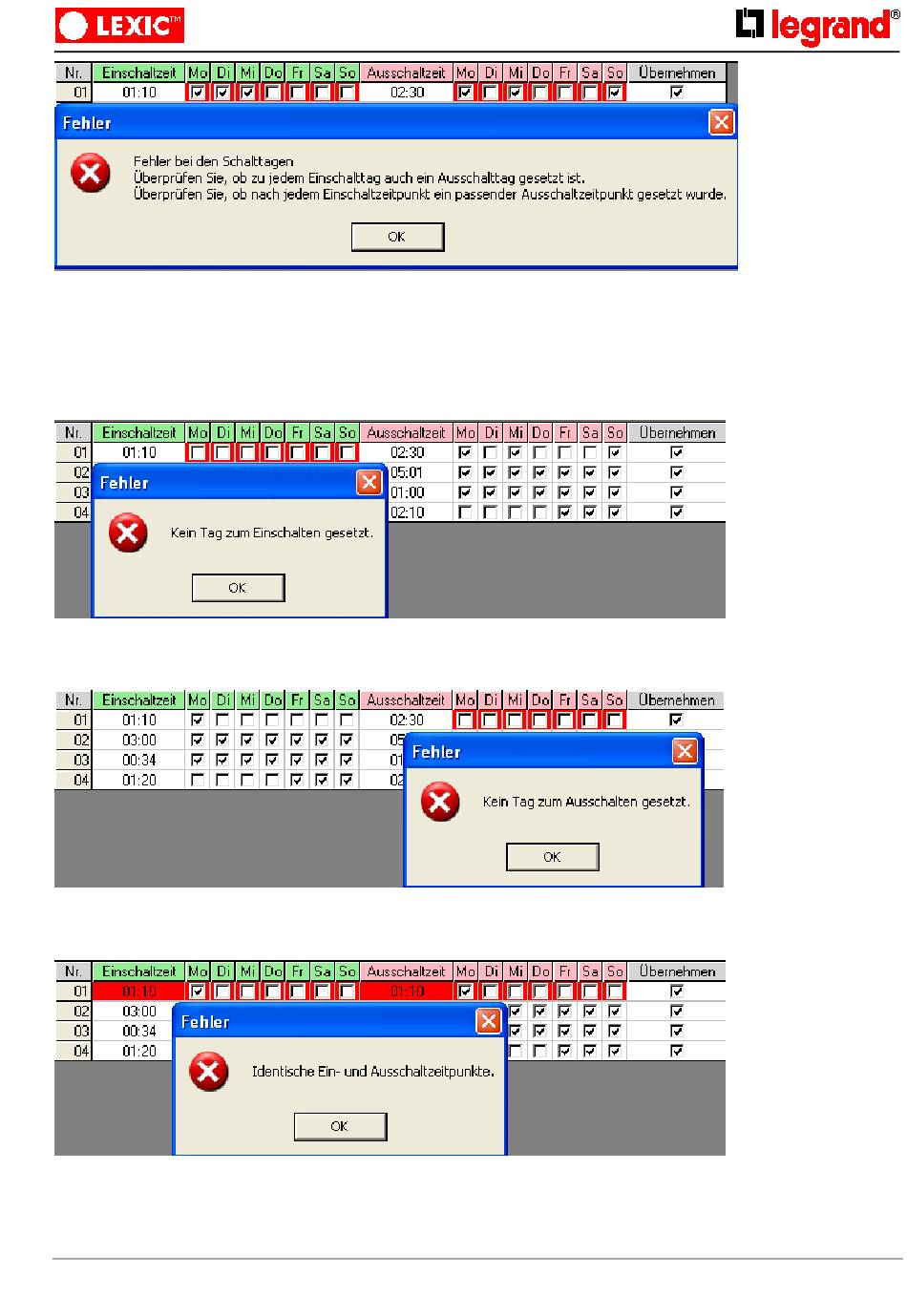

Abbildung 46: Fehlermeldung "Falsche Zuordnung von Schalttagen"
In dieser Programmzeile sind genau so viele Ausschalttage wie Einschalttage gesetzt.
Am Montag wird eingeschaltet und ausgeschaltet.
Am Dienstag wird eingeschaltet.
Am Mittwoch soll eingeschaltet werden ohne dass vorher ausgeschaltet wurde. Einschalten ist aber nur möglich,
wenn vorher ausgeschaltet wurde.
Abbildung 47: Fehlermeldung "Kein Einschalttag"
Es wurde kein Tag zum Einschalten gesetzt.
Abbildung 48: Fehlermeldung "Kein Ausschalttag"
Es wurde kein Tag zum Ausschalten gesetzt.
Abbildung 49: Identische Ein- und Ausschaltzeitpunkte
Am Montag um 01:10 wird sowohl eingeschaltet als auch ausgeschaltet.
Wenn die Programmzeile fehlerfrei ist, wird diese übernommen und die grafische Darstellung aktualisiert.
