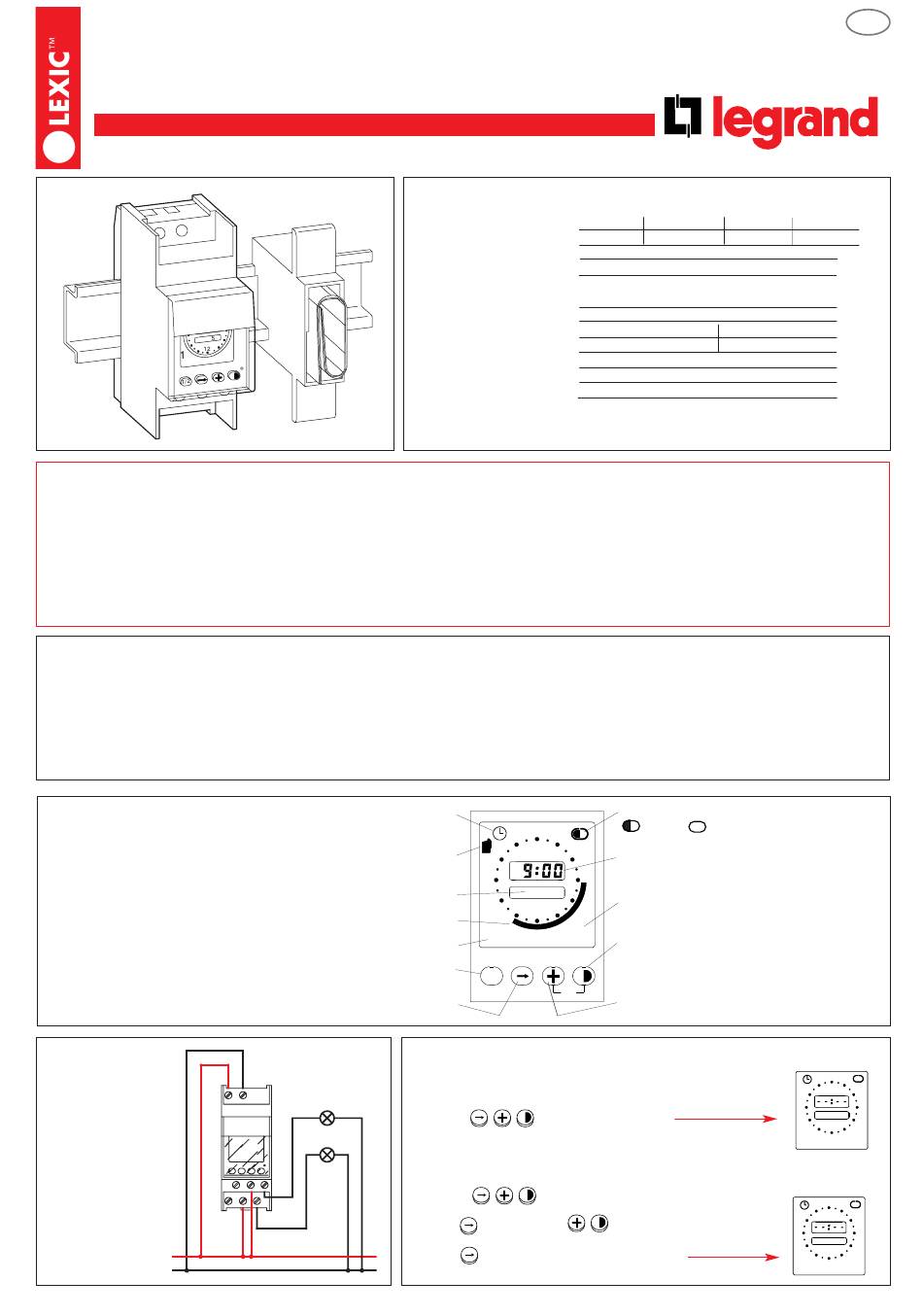

LEGRAND LEXIC RondoRex w22 Bedienungsanleitung

Schaltuhr
RondoRex w22
NT 29 17 55 01
Sicherheitshinweise
• Einbau und Montage dieses Produktes dürfen nur durch eine Fachkraft erfolgen.
• Die elektrische Sicherheit ist nur dann gewährleistet, wenn das Produkt in der jeweils produktspezifischen Installationsumgebung
(Verteilereinbau, Aufputz, Unterputz, Fronttafeleinbau) mit allen mitgelieferten Zubehör installiert wird.
• Durch Eingriffe in das Produkt erlöschen jegliche Haftungsansprüche.
• Wenn die Schaltuhr zwischen wärmeabgebenden Geräten installiert wird und sich dadurch für die Schaltuhr eine Umgebungstemperatur
über 55° C ergibt, muß zwischen den wärmeabgebenden Geräten und der Schaltuhr ein Leerraum vorgesehen werden. (z.B.
Best.-Nr. 044 40 oder 1 Leermodul, Best.-Nr. 044 41).
Funktion
RondoRex w22 ist eine digitale 2-Kanal-Wochenschaltuhr mit Segmentkranzanzeige für den Verteilereinbau. In der Schaltuhr können bis zu 4
Programmbilder pro Tag eingegeben werden. Ein Programmbild umfaßt eine Einschaltzeit und eine Ausschaltzeit. Die Übernahme von Pro-
grammbildern auf den nächsten Tag wird automatisch angeboten (Kopierfunktion). Die Eingabe von unterschiedlichen Programmbildern für jeden
Tag ist möglich. Die kleinste Schaltzeit beträgt 1 Minute. Die Programmbilder werden unbegrenzt gesichert, können aber jederzeit überschrieben
werden. Die eingegebenen Programmbilder werden in einem Segmentkranz mit einem Raster von 15 Minuten dargestellt. Die Uhrzeit und die
jeweiligen Wochentage werden digital angezeigt.
Erläuterung
Feststehendes Symbol = Schaltuhr in Betrieb
Blinkendes Symbol = Dauerstellung des Handschalters
Feststehendes Symbol = Schaltungsvorwegnahme
Segmentkranzanzeige des eingegebenen Programms
1 Segment = 15 min, max . 4 Programmbilder pro Tag
Wechsel von Tag nach Stunde, Minute, Programmieren,
Schaltuhrbetrieb und Kopieren von Schaltbildern
Anschluß
L
N
Legrand GmbH, Telefon 02921-104-0
Blinkendes Symbol = Uhrzeit stellen
Aktueller Wochentag, bzw. Programmtag
Aktueller Kanal (Kanal 1 oder Kanal 2)
Auswahl von Kanal 1 oder Kanal 2
1 2
6 7 8
3 4 5
Technische Daten
036 87
Anschlußspannung: 230V~
Frequenz 50/60Hz
Leistungsaufnahme: ca. 0,6W
Schaltausgang: 2x 10A 250V~µ cos ϕ = 1
Parallel Kompensation: nicht zulässig
Ganggenauigkeit: ±2,5s/d
eindrahtig
Anschlußquerschnitt: 1 bis 4 mm
Programmspeicherplätze: 56
Gangreserve: 20h
Lagertemperatur: -10° C bis +60° C
Betriebstemperatur: 0° C bis +55° C
24
18 6
3
12
1
Pr
1/2
C
1. Inbetriebnahme
die Schaltzeiten bleiben erhalten
Reset 1
Tasten gleichzeitig drücken
auch die Schaltzeiten werden gelöscht
Reset 2
Tasten gleichzeitig drücken,
Taste halten, Tasten
Taste 5 Sekunden halten und loslassen
Bedienungsanleitung
036 88 036 89
120V~ 24V~
mehrdrähtig
0,5 bis 2,5 mm
2
⁄ Leermodul,
1
2
Schaltzustand des Ausgangs
= Ein = Aus
Aktuelle Uhrzeit, bzw. Einschaltzeit
oder Ausschaltzeit
Symbol für die Programmeingabe oder
Abfrage
Quittieren der Ein- und Ausschaltzeiten,
Handschalter
Einstellen von Tagen, Stunden, Minuten,
Ein- und Ausschaltzeit
loslassen,
D
®
94 41 82
12V DC
2
24
18 6
1
12
1
24
18 6
1
12
1
