1
Erklärungen zu Begriffen und Schaltuhren
1.1
Grundlegende Funktion der Anwendung
Der Begriff Anwendung bezeichnet die Software "Legrand Programmierung Schaltuhren Lexic".
Die Anwendung erlaubt das Erstellen und Verändern von Programmdateien für die digitalen Schaltuhren Lexic D21
(1 Kanal-Schaltuhr), D22 (2 Kanal-Schaltuhr), D21s (Impulsuhr), D21 Astro (1 Kanal-Astrouhr), D22 Astro (2 Kanal-
Astrouhr) sowie DY64 (Jahresuhr) von Legrand. Programmdateien können auf Datenträger gespeichert werden.
Über den USB-Adapter können Programmdateien ebenfalls in einen Schlüssel für oben erwähnte Schaltuhren
geschrieben oder aus einem Schlüssel gelesen werden. So können die Programmdateien mit Hilfe des Schlüssels
zwischen PC und Schaltuhr übertragen werden. Eine direkte Verbindung mit der Schaltuhr ist nicht möglich.
1.2
Die Typen der Schaltuhren
Bezeichnung in dieser
Bedienungsanleitung
1-Kanal Schaltuhr
1-Kanal Schaltuhr
(mit Steuereingang)
2-Kanal Schaltuhr
1-Kanal Astrouhr
2-Kanal Astrouhr
4-Kanal Jahresuhr
Tabelle 1: Typen von digitalen Schaltuhren, welche mit dieser Anwendung programmiert werden können
Bei der Programmierung wird nicht unterschieden zwischen den beiden Geräten 1-Kanal Schaltuhr und 1-Kanal
Schaltuhr mit Steuereingang.
Hingegen gibt es für die 1-Kanal Schaltuhr eine zusätzliche Art der Programmierung: Programmierung mit Impuls-
funktion. Sie kann auf dem Gerät mit Hilfe des Menüs gewählt werden oder durch Übertragen einer entsprechen-
den Programmdatei in das Gerät mit Hilfe des Schlüssels. Das Einlesen des Schlüssels wählt dabei automatisch
die Funktion des Gerätes aus, je nach dem, was für eine Programmdatei dabei gelesen wird. Der Begriff Im-
pulsuhr wird für die 1-Kanal Schaltuhr angewendet, wenn eine Programmdatei mit Impulsfunktion bearbeitet wird.
1.3
Schlüssel
Der Begriff Schlüssel bezeichnet das steckbare Speichermodul einer Uhr, in dem eine Programmdatei hinterlegt
wird.
Es gibt zwei verschiedene Arten von Schlüsseln. Jede Art kann nur in den für sie vorgesehen Uhrtypen verwendet
werden. Eine Uhr eines bestimmten Typs kann den Inhalt eines für sie nicht vorgesehenen Schlüssels nicht lesen
und nicht schreiben. Darum verhindert die Anwendung, dass eine Programmdatei in einen falschen Schlüssel ge-
schrieben wird, der von dem entsprechenden Uhrtyp nicht gelesen werden kann.
1.3.1
Wochenschlüssel
Zu verwenden für 1-Kanal und 2-Kanal Schaltuhren und Astrouhren sowie für Impulsuhren.

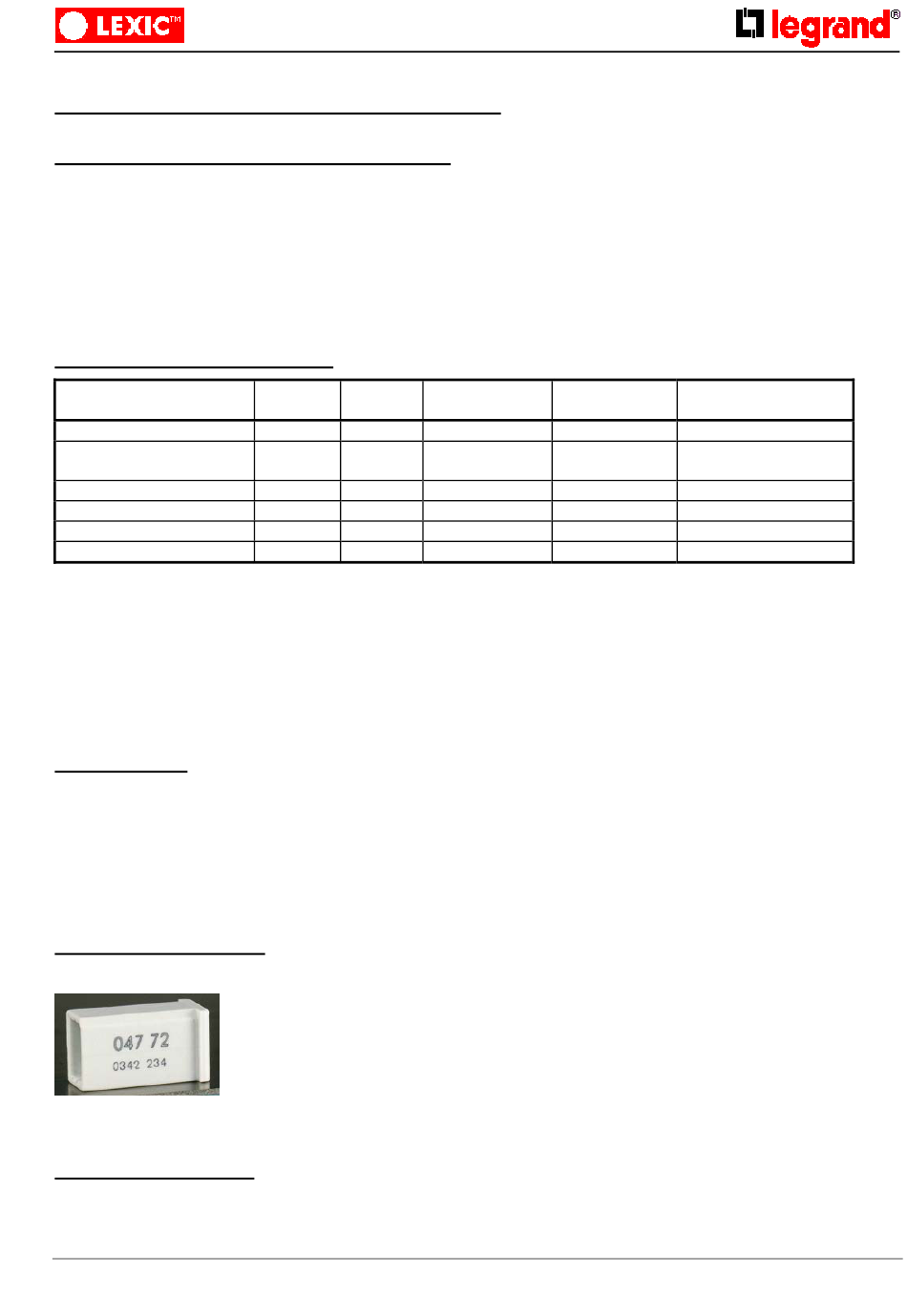

Abbildung 1: Wochenschlüssel
1.3.2
Jahresschlüssel
Zu verwenden für Jahresuhren
Programmierung Schaltuhren V3.0
Breite
Kanäle
Steuereingang
[Module]
2
1
2
1
2
2
2
1
2
2
6
4
Impulsfunktion
---
ja
ja
---
---
---
ja
---
---
---
ja
---
3/47
Schalten nach Astro
---
---
---
ja
ja
ja
27.02.2006
