3.5 Umgehungsventil einbauen
(Zubehör)
Ein Umgehungsventil (JQX) zwischen
INFO_NO_HEADER
Einbaudrehflansch und Gerät ermög-
licht bei eventuellen Wartungsar-
beiten am Gerät die Entnahme von
unbehandeltem Trinkwasser.
Das Handrad des Umgehungsven-
tils kann nach oben oder auch seit-
lich stehen. Die Einbauweise sollte
eine gute Zugänglichkeit des Hand-
rads vorsehen.
Das Umgehungsventil JQX ist als
Zubehör erhältlich.

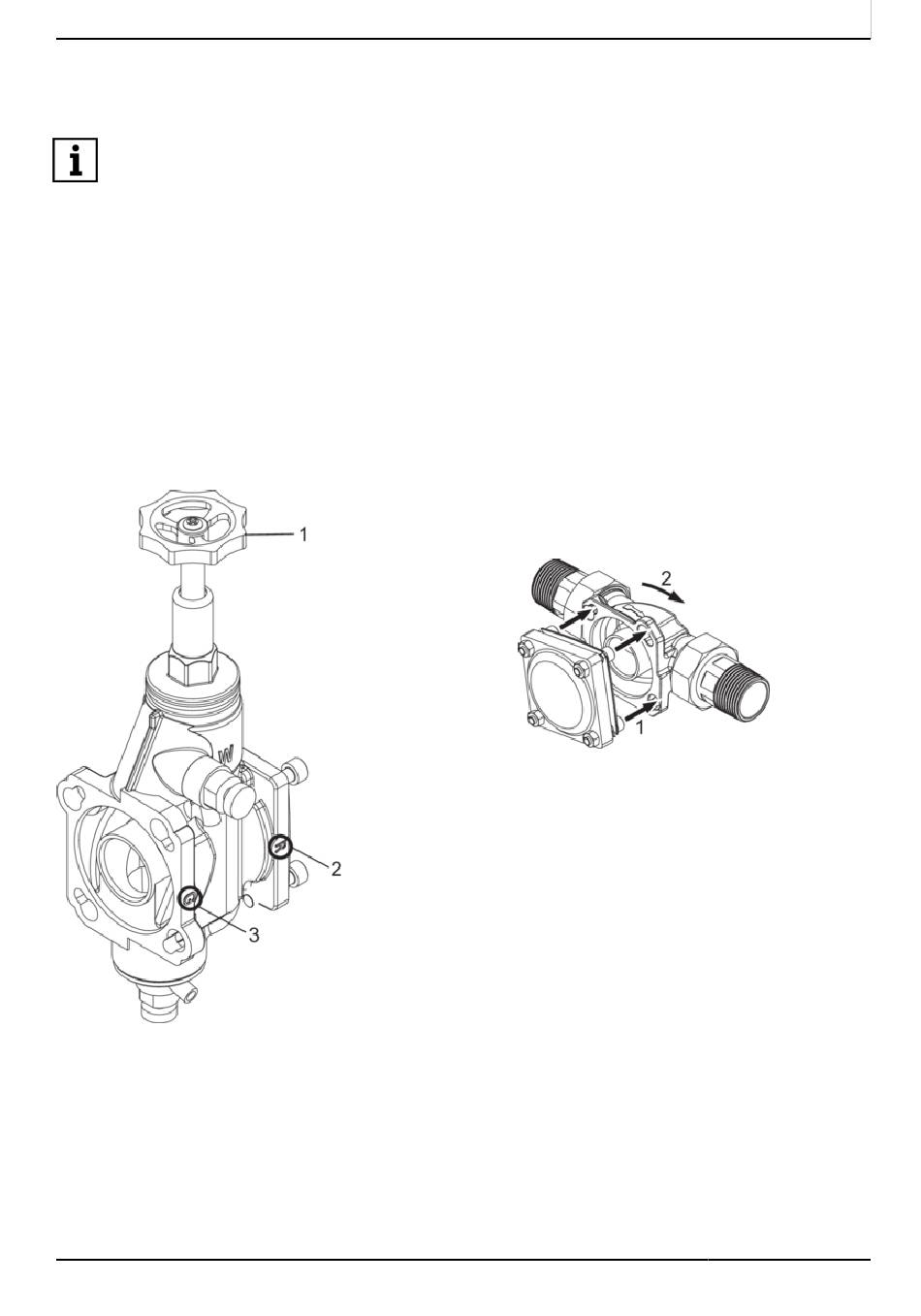

Abb. 7: Umgehungsventil (JQX)
1 Handrad
2 Rohrseitiger Flansch „R"
3 Geräteseitiger Flansch „G"
Anfangszustand:
Der Einbaudrehflansch ist in die Rohr-
•
leitung eingebaut.
1703372 • 2022/09
Installation durch Fachhandwerk
•
Vorgehensweise:
1.
2.
3.
4.
5.
6.
JUDO i-soft
Der Geräteanschluss am Einbaudreh-
flansch ist noch durch einen Montage-
deckel verschlossen.
Die Rohrleitung mit dem neu installier-
ten Einbaudrehflansch zunächst spülen:
Haupthahn bzw. Absperrventil öffnen.
Haupthahn bzw. Absperrventil wieder
schließen.
Den Montagedeckel am Einbaudreh-
flansch entfernen.
Den Sitz der Profilflanschdichtung am
Umgehungsventil prüfen: das Profil der
Profilflanschdichtung muss zum Ein-
baudrehflansch zeigen.
Das Umgehungsventil auf der mit dem
Buchstaben „R" (Rohr) gekennzeichne-
ten Flanschseite mit dem Einbaudreh-
flansch durch Einrasten der Schrauben
verbinden.
Abb. 8: Schrauben durchführen und
einrasten
1 Schrauben durchführen
2 Drehen zum Einrasten der Schrau-
ben
Die vier Schrauben fest anziehen.
