recht verlaufende Rohrleitung mit nach vorn
zeigender Flanschfläche möglich.
1
2

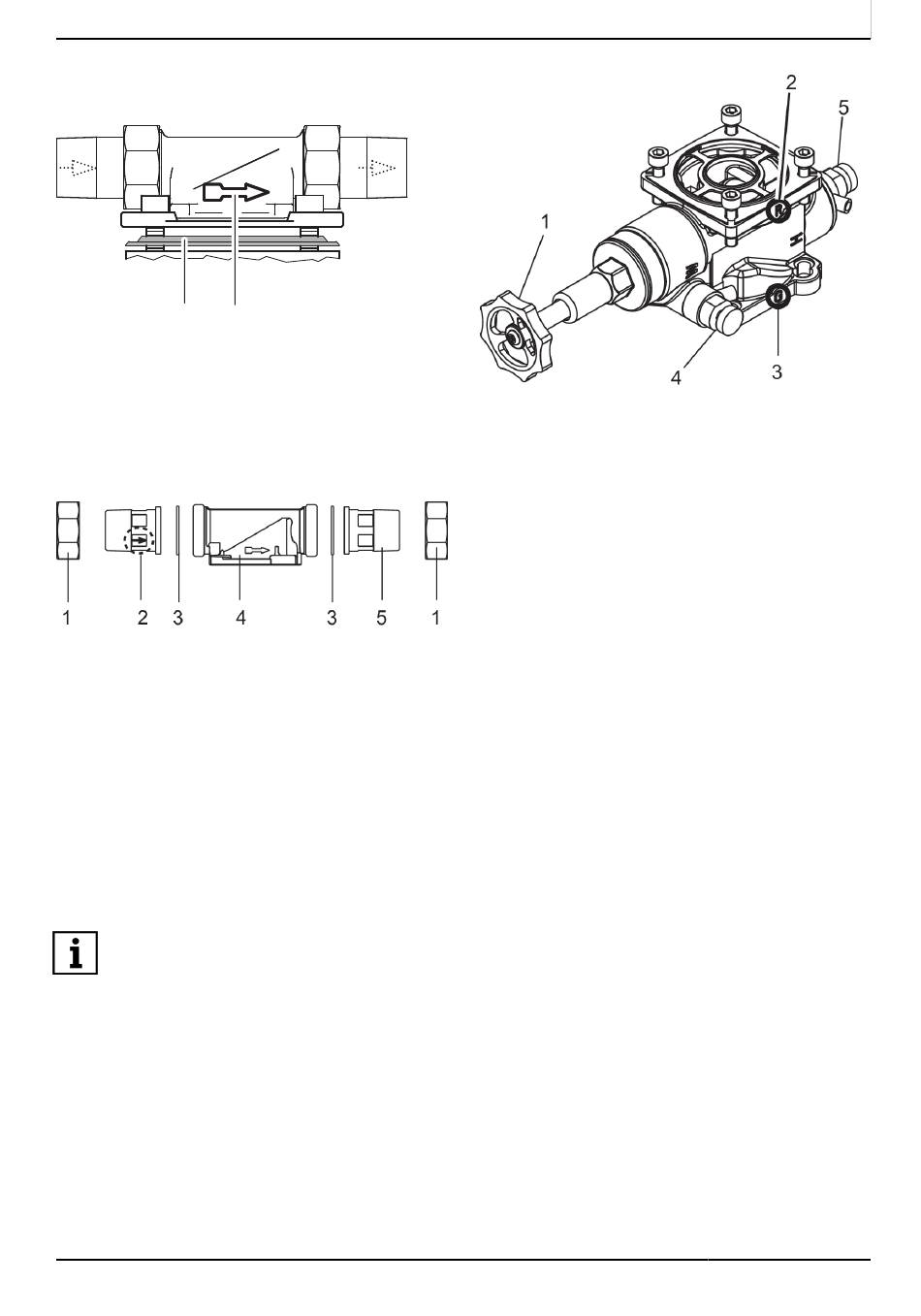

Abb. 5:
Einbaudrehflansch
1
Profilflanschdichtung
2
Fließrichtungspfeil
Abb. 6:
Einbaudrehflansch, Bestandteile
1
Überwurfmutter
2
Rohrstutzen zulaufseitig,
mit Fließrichtungspfeil und Rück-
flussverhinderer
3
Dichtung
4
Grundgehäuse, mit Fließrichtungs-
pfeil
5
Rohrstutzen ablaufseitig
3.3
Umgehungsventil einbauen
Das Umgehungsventil (JQX) zwi-
INFO_NO_HEADER
schen Einbaudrehflansch und Gerät
ermöglicht bei eventuellen Wartungs-
arbeiten am Gerät die Entnahme von
unbehandeltem Trinkwasser.
Das Handrad des Umgehungsventils
sollte am besten seitlich stehen, kann
aber auch nach vorne ausgerichtet
werden (Achtung beim Öffnen des
Glasdeckels!). Die Einbauweise sollte
eine gute Zugänglichkeit des Hand-
rads vorsehen.
18
Installation durch Fachhandwerk
Abb. 7:
1
2
3
4
5
Anfangszustand:
•
•
So wird's gemacht:
1.
2.
3.
4.
5.
JUDO i-soft PRO
Umgehungsventil JQX
Handrad
Rohrseitiger Flansch R
Geräteseitiger Flansch G
Probenahmeventil WunschWasser
Probenahmeventil Rohwasser
Der Einbaudrehflansch ist in die Rohr-
leitung eingebaut.
Der Geräteanschluss am Einbaudreh-
flansch ist noch durch einen Montage-
deckel verschlossen.
Die Rohrleitung mit dem neu installier-
ten Einbaudrehflansch zunächst spülen:
Haupthahn bzw. Absperrventil öffnen.
Haupthahn bzw. Absperrventil wieder
schließen.
Die Schutzscheibe am Einbaudreh-
flansch entfernen. Die 4 Schrauben
ebenfalls vollständig entfernen.
Den Sitz der Profilflanschdichtung am
Umgehungsventil prüfen: das Profil der
Profilflanschdichtung muss zum Ein-
baudrehflansch zeigen.
Das Umgehungsventil auf der mit dem
Buchstaben R (Rohr) gekennzeichne-
ten Flanschseite mit dem Einbaudreh-
flansch durch Einrasten der Schrauben
verbinden.
1703104 • 2023/04
