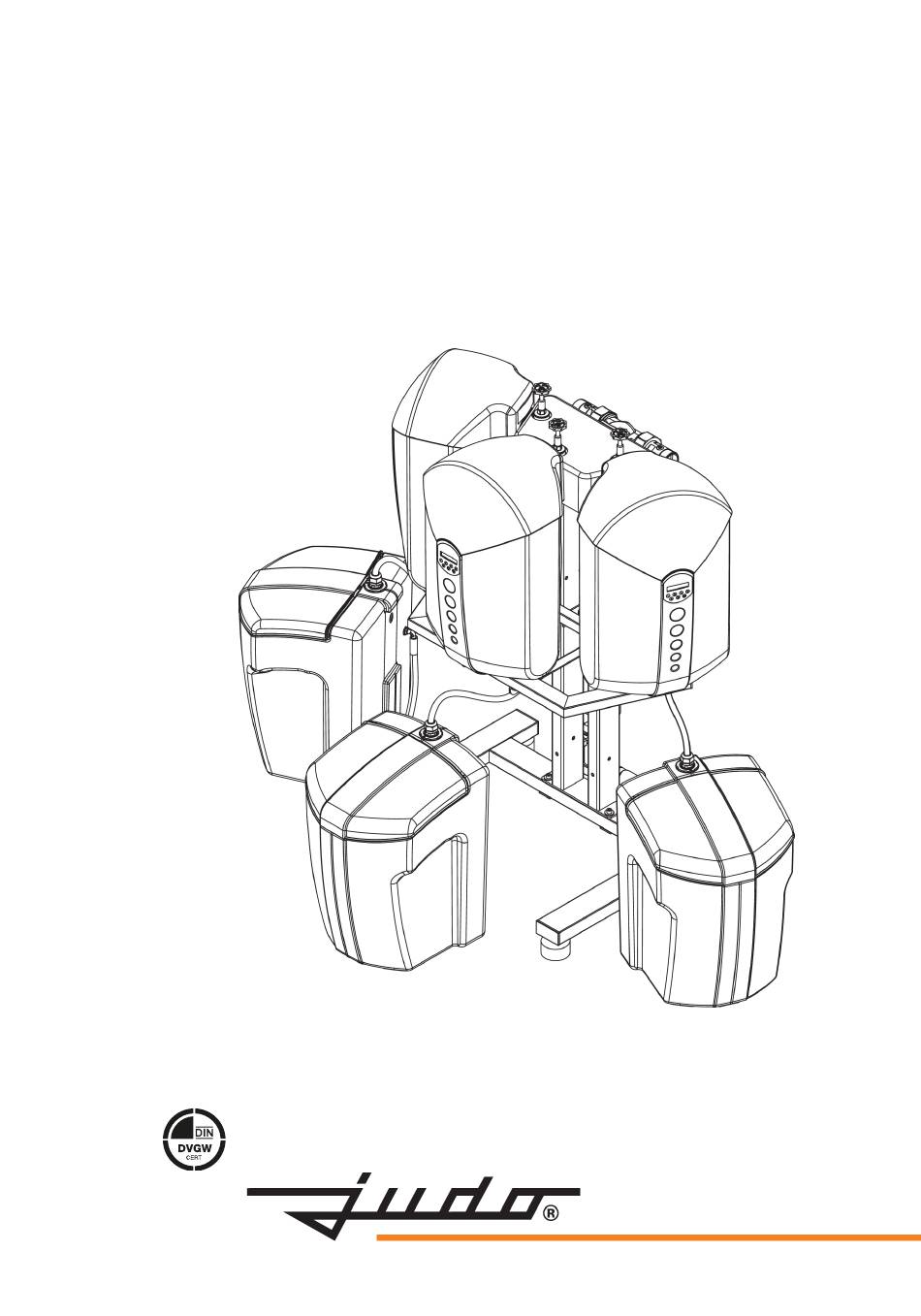

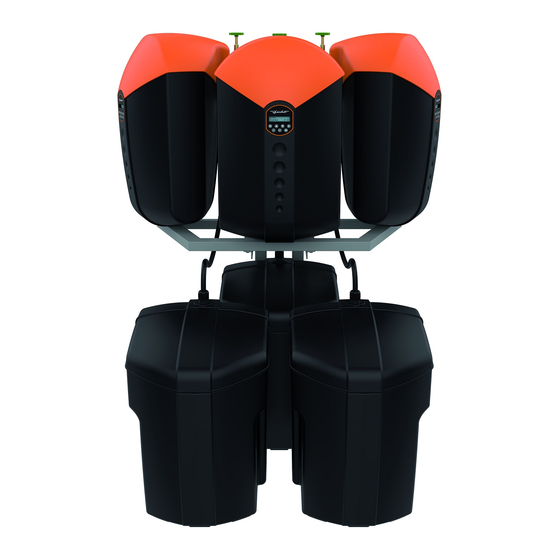

- Seite 1 Einbauanleitung JUDO i-soft 7,5 TGA Vollautomatische Enthärtungsanlage Gültig für: EU-Länder und Schweiz Sprache: deutsch Vor Gebrauch lesen und aufbewahren! DVGW-geprüfte Einzelgeräte JUDO i-soft TGA...
- Seite 2 Wartung oder Reparatur der Anlage betraut Warenzeichen der Inhaber. sind. © JUDO Wasseraufbereitung GmbH D-71364 Winnenden Alle Rechte vorbehalten. Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. JUDO i-soft 7,5 TGA 1703483 • 2022/10...
-
Seite 3: Inhaltsverzeichnis
Enthärtereinheit mit Salzvorrats- behälter verbinden...... 10 Abwasseranschluss und Sicher- heitsüberlauf........ 11 Einbaubeispiel......13 Inbetriebnahme......14 Technische Daten..... 15 Einbaumaße........ 15 Anschlussplan Sammelstörmel- dung..........17 Zubehör........17 Ersatzteile........18 Entsorgung........ 19 Kundendienst......20 1703483 • 2022/10 JUDO i-soft 7,5 TGA... -
Seite 4: Sicherheitshinweise
Der Raum für die Installation muss tro- stellen, dass der Abwasseranschluss cken und frostfrei sein. funktionsfähig ist. Die Umgebungstemperatur darf Die Geräte nur in technisch einwand- 30 °C nicht überschreiten. Bei höheren freiem Zustand betreiben: Temperaturen oder direkter Sonnenein- JUDO i-soft 7,5 TGA 1703483 • 2022/10... -
Seite 5: Verwendete Symbole
Vom Hersteller vorgeschriebene Anziehmomente Anwendungstipps und andere Infor- mationen Direkt am Gerät angebrachte Hinweise, wie z. B.: Fließrichtung (Pfeil) • Typenschild • Reinigungshinweis • unbedingt beachten und in vollständig les- barem Zustand halten. 1703483 • 2022/10 JUDO i-soft 7,5 TGA... -
Seite 6: Installation
Pfeil angezeigt. Betriebsdruck 2 bar - 7 bar Bei falschem Einbau ist eine Funktion INFO_NO_HEADER des Geräts nicht möglich. Das Gerät arbeitet am wirtschaftlichsten bei einem Betriebsdruck zwischen 3 bar und 5 bar. JUDO i-soft 7,5 TGA 1703483 • 2022/10... -
Seite 7: Anlage Verrohren Und Rohrlei- Tung Spülen
Herstellen der Verrohrung der Anlage: Das Anziehmoment (ca. 10 Nm) EINHEIT so wählen, dass die Profilflansch- Gestell an die Wand schieben. dichtung schließt. Gestell durch Verstellen der vier Gum- mifüße waagerecht ausrichten. Anlage fachgerecht verrohren. 1703483 • 2022/10 JUDO i-soft 7,5 TGA... -
Seite 8: Gerät An Vormontiertes Umge- Hungsventil Anschließen
Umgehungsventil zeigen. wurde die Rohrleitung gespült. WARNUNG ACHTUNG! Bei nicht korrekt sitzender Pro- INFO_NO_HEADER Die Enthärtungsanlagen in der Rei- filflanschdichtung kann Wasser henfolge von links nach rechts (Mar- austreten und Wasserschäden JUDO i-soft 7,5 TGA 1703483 • 2022/10... - Seite 9 Gerät nicht beschädigt oder verspannt wird. Die Montage des Geräts ist abge- schlossen. Diese Vorgehensweise für jede ein- zelne Enthärtungsanlage wiederholen. Abb. 5: Bajonettanschluss einrasten (exemplarisch für Enthärter 2) 1703483 • 2022/10 JUDO i-soft 7,5 TGA...
-
Seite 10: Enthärtereinheit Mit Salzvorratsbehälter Verbinden
Lanze zur Verriegelung um 90° im Uhr- Vorgehensweise: zeigersinn drehen (bis zum Anschlag). Lanze bis zum Anschlag in den Salz- Achtung! Auf Markierungspfeil ach- vorratsbehälter schieben. ten - der Pfeil muss nun zur Vorder- JUDO i-soft 7,5 TGA 1703483 • 2022/10... -
Seite 11: Abwasseranschluss Und Sicherheitsüberlauf
Auslauf gewährleistet) nicht reali- sieren lässt, muss zur Förderung des Regenerations-Abwassers eine salzwasserbeständige Hebe- anlage eingebaut werden. Für das Abwasser muss ein ausrei- chend dimensionierter Abwasser- anschluss nach DIN 1986 vorhan- den sein. 1703483 • 2022/10 JUDO i-soft 7,5 TGA... - Seite 12 Dafür den Siphon verwenden, der dem • Abwasserschläuche kürzen und knick- Salzvorratsbehälter beigelegt ist. • frei und mit stetigem Gefälle zum Siphon verlegen. Freie Enden der Schläuche auf den • Entwässerungsaufsatz des Siphons am Gestell stecken. JUDO i-soft 7,5 TGA 1703483 • 2022/10...
-
Seite 13: Einbaubeispiel
Installation Einbaubeispiel Abb. 8: Einbaubeispiel i-soft 7,5 TGA 1703483 • 2022/10 JUDO i-soft 7,5 TGA... -
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Ausführliche Informationen zur Inbetrieb- nahme und zum Betrieb der Enthärtungsan- lage sind in der Betriebsanleitung zum Ein- zelenthärter i-soft TGA enthalten (Best.-Nr. 1703162). JUDO i-soft 7,5 TGA 1703483 • 2022/10... -
Seite 15: Technische Daten
Leistungsaufnahme Regeneration 60 W 1) Nenndruck = Druckstufe, die das Gerät erfüllt 2) Der maximale Betriebsdruck ist niedriger, um die optimale Funktion des Geräts sicherzu- stellen. Einbaumaße VORSICHT Die Verbindungsschläuche nicht knicken oder verspannen. 1703483 • 2022/10 JUDO i-soft 7,5 TGA... - Seite 16 Technische Daten Abb. 9: Einbaumaße i-soft 7,5 TGA Die Salzvorratsbehälter können je nach Wunsch und Platz vor dem Gestell oder auch unter bzw. direkt rechts und links der Anlage positioniert werden. Einbaulänge (Drehflansch) Abstand des Abwasseran- schlusses zum Boden (kleins- 1049 Gerätebreite...
-
Seite 17: Anschlussplan Sammelstörmeldung
Technische Daten Anschlussplan Sammelstörmeldung Abb. 10: Anschlussplan Sammelstörmeldung Zubehör Härtemessbesteck JGHP 0 - 30 °dH • (Best.-Nr. 8742120) Connectivity-Modul (LAN, für i-soft 7,5 • TGA drei Module empfohlen, Best.-Nr. 8235010) Sammelstörmeldung • (Best.-Nr. 8200345) 1703483 • 2022/10 JUDO i-soft 7,5 TGA... -
Seite 18: Ersatzteile
Technische Daten Ersatzteile Abb. 11: Ersatzteile i-soft 7,5 TGA JUDO i-soft 7,5 TGA 1703483 • 2022/10... -
Seite 19: Entsorgung
Recycling-System zuzuführen. Zum Schutz der Umwelt dürfen Alt- geräte nicht über den Hausmüll entsorgt werden. Stattdessen die kommunalen Sammel- bzw. Rück- nahmestellen nutzen, die zur kos- tenlosen und umweltgerechten Entsorgung verpflichtet sind. 1703483 • 2022/10 JUDO i-soft 7,5 TGA... -
Seite 20: Kundendienst
Industriestrasse 15 • CH-4410 Liestal Tel. +41 (0)61 906 40 50 • Fax +41 (0)61 906 40 59 E-mail: info@judo-online.ch • judo-online.ch JUDO Wasseraufbereitung GmbH • Filiaal - Filiale Benelux Laarbeeklaan - Av. du Laerbeek, 72 A1 • B-1090 Brussel-Bruxelles BENELUX Tel./Tél.
