Angabe zu:
Leistungsaufnahme Regeneration
1) Nenndruck = Druckstufe, die das Gerät erfüllt
2) Der maximale Betriebsdruck ist niedriger, um die optimale Funktion des Geräts sicherzu-
stellen.

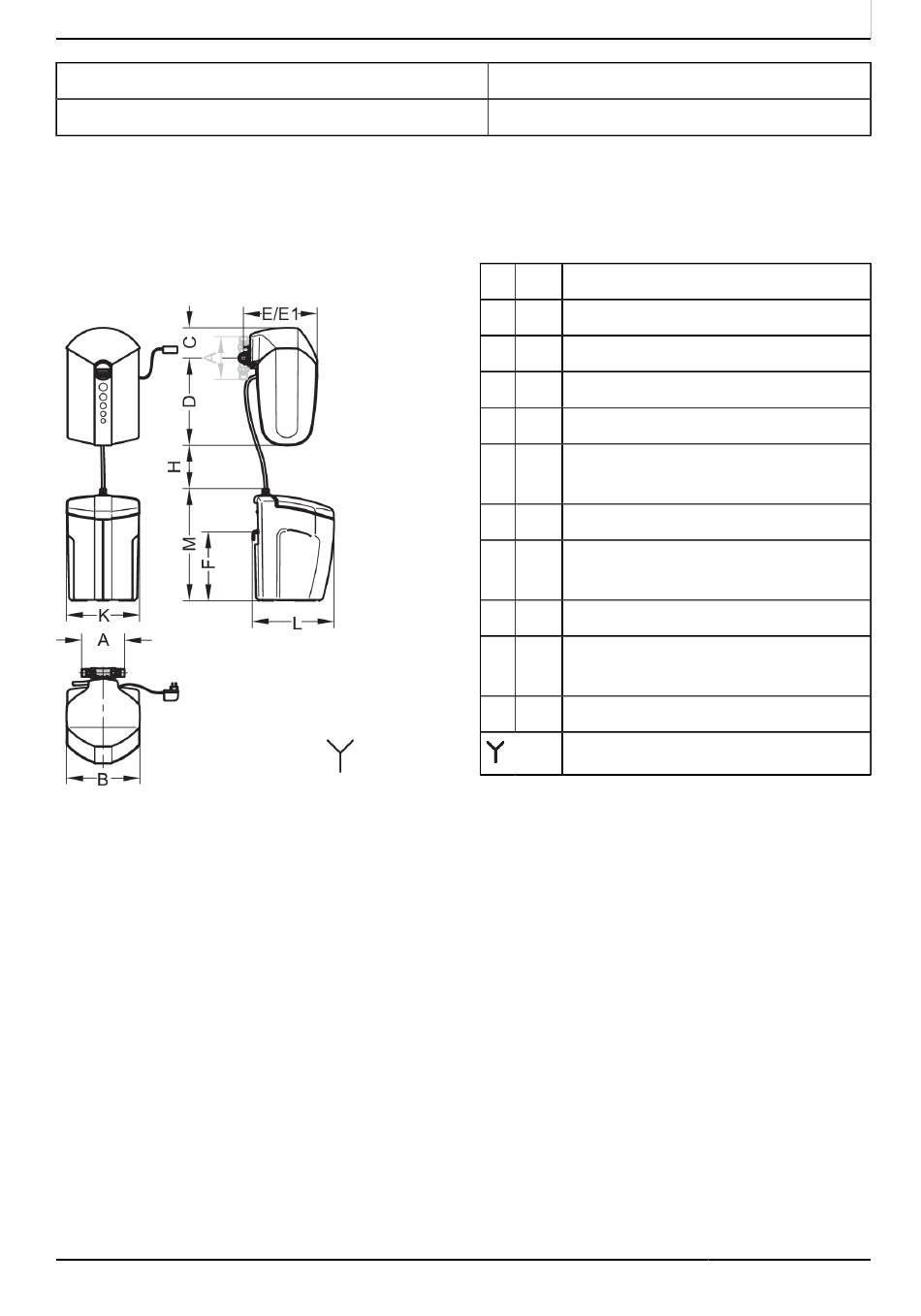

9.1 Einbaumaße
1703372 • 2022/09
Technische Daten
Wert
20 W
A 195 Einbaulänge (Drehflansch)
B 390 Gerätebreite
C 165 Höhe oberhalb Rohrmitte
D 465 Höhe unterhalb Rohrmitte
E 385 Einbautiefe bis Rohrmitte
E1 450 Einbautiefe bis Rohrmitte mit
F 370 Höhe des Überlaufanschlusses
H 240 Höchstabstand zwischen Gerät
K 390 Breite des Salzvorratsbehälters
L 435 Tiefe des Salzvorratsbehälters
M 600 Höhe des Salzvorratsbehälters
Tab. 4: Alle Maße in mm
JUDO i-soft
Umgehungsventil JQX
und Salzvorratsbehälter
mit Überlauf
Kanalanschluss erforderlich
