Große Bauform:

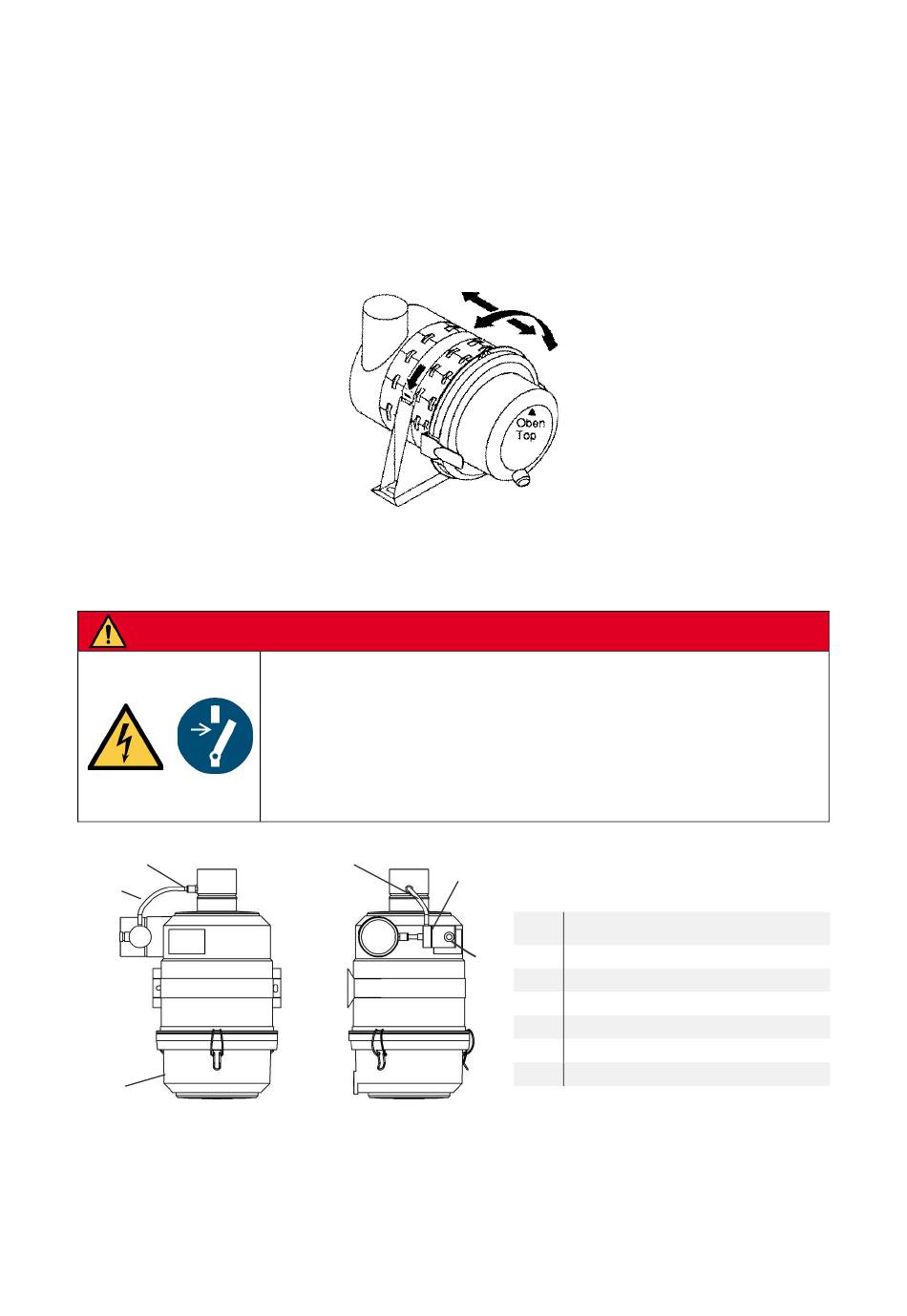

1. Halterung (6) mit 2 Schrauben in der Nähe des Vakuum-Erzeugers befestigen.
2. Staubfilter in die Halterung (6) einsetzen und in die gewünschte Einbaulage drehen bzw.
verschieben.
3. Verschlussbügel zuklappen und einrasten.
4. Bei waagerechter Einbaulage muss die Markierung "Oben / Top" oben angebracht sein
(+/-15° Abweichung zulässig) → ggf. Gehäuseunterteil abnehmen und gedreht wieder
anbauen.
5. Vakuum-Schläuche mit den mitgelieferten Schlauchschellen anschließen.
3.3
Differenzdruckwächter anschließen
GEFAHR
8.3
8.5
8.1
30.30.01.00059/03
Elektrischer Schlag
Lebensgefahr
►
Vor Anschluss oder Einstellung des Differenzdruckwächters Anlage
spannungsfrei schalten.
►
Vor Inbetriebnahme sicherstellen, dass die Elektroanschlüsse des
Differenzdruckwächters mit der Schutzkappe (8.6) abgedeckt sind.
8.4
8.2
Pos.
Bezeichnung
8.6
8.1
Staubfilter STF-D...
8.2
Differenzdruckwächter
Steckverschraubung STV 1/8"-6/4
8.3
8.4
Schlauch
8.5
Schlauch
8.6
Schutzkappe
