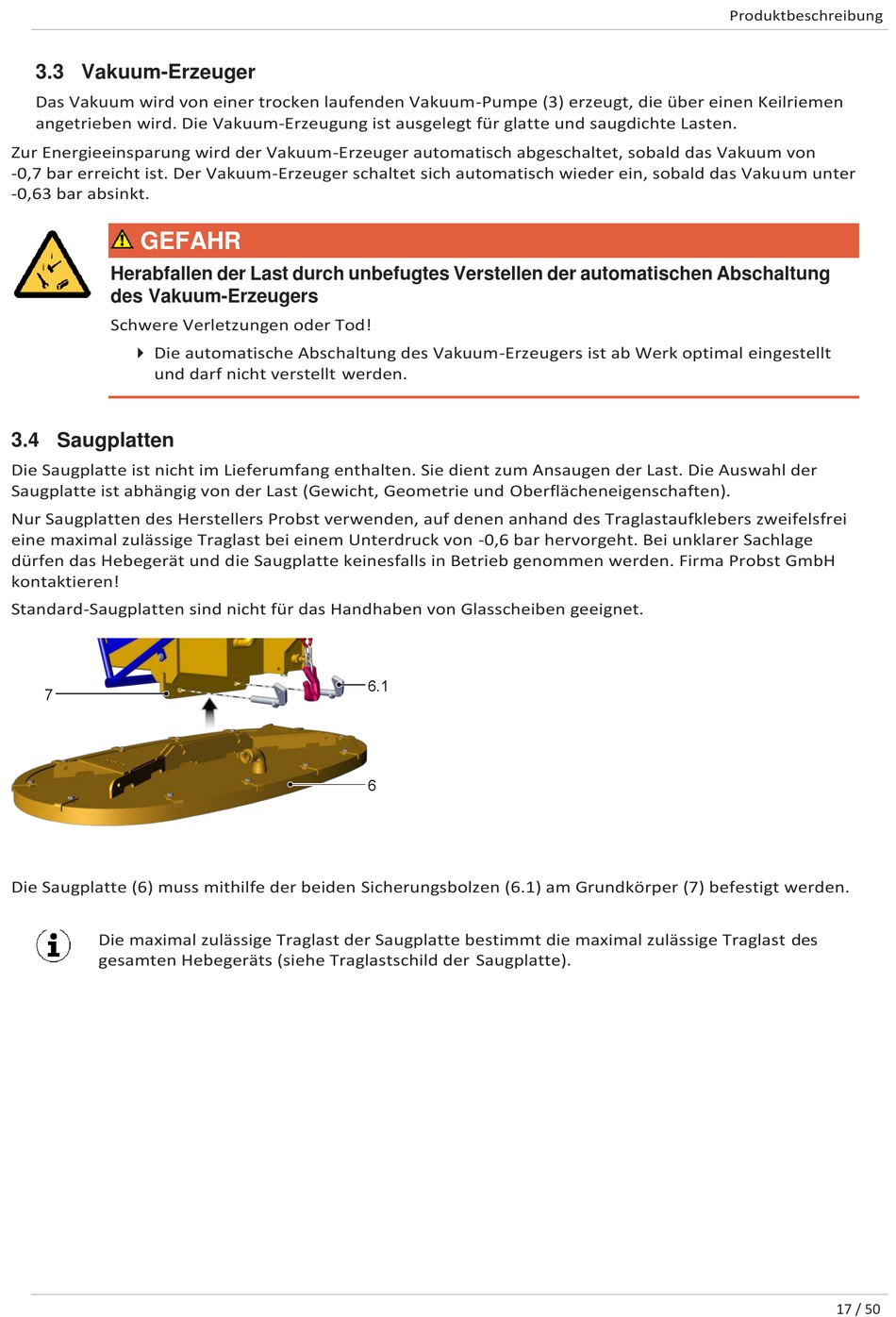

3.3 Vakuum-Erzeuger

Das Vakuum wird von einer trocken laufenden Vakuum-Pumpe (3) erzeugt, die über einen Keilriemen
angetrieben wird. Die Vakuum-Erzeugung ist ausgelegt für glatte und saugdichte Lasten.
Zur Energieeinsparung wird der Vakuum-Erzeuger automatisch abgeschaltet, sobald das Vakuum von
-0,7 bar erreicht ist. Der Vakuum-Erzeuger schaltet sich automatisch wieder ein, sobald das Vakuum unter
-0,63 bar absinkt.
GEFAHR
Herabfallen der Last durch unbefugtes Verstellen der automatischen Abschaltung
des Vakuum-Erzeugers
Schwere Verletzungen oder Tod!
 Die automatische Abschaltung des Vakuum-Erzeugers ist ab Werk optimal eingestellt
und darf nicht verstellt werden.

3.4 Saugplatten

Die Saugplatte ist nicht im Lieferumfang enthalten. Sie dient zum Ansaugen der Last. Die Auswahl der
Saugplatte ist abhängig von der Last (Gewicht, Geometrie und Oberflächeneigenschaften).
Nur Saugplatten des Herstellers Probst verwenden, auf denen anhand des Traglastaufklebers zweifelsfrei
eine maximal zulässige Traglast bei einem Unterdruck von -0,6 bar hervorgeht. Bei unklarer Sachlage
dürfen das Hebegerät und die Saugplatte keinesfalls in Betrieb genommen werden. Firma Probst GmbH
kontaktieren!
Standard-Saugplatten sind nicht für das Handhaben von Glasscheiben geeignet.
7
Die Saugplatte (6) muss mithilfe der beiden Sicherungsbolzen (6.1) am Grundkörper (7) befestigt werden.
Die maximal zulässige Traglast der Saugplatte bestimmt die maximal zulässige Traglast des
gesamten Hebegeräts (siehe Traglastschild der Saugplatte).
DE · 30.30.01.01982 · 00 · 06/19
6.1
6
Produktbeschreibung
17 / 50
