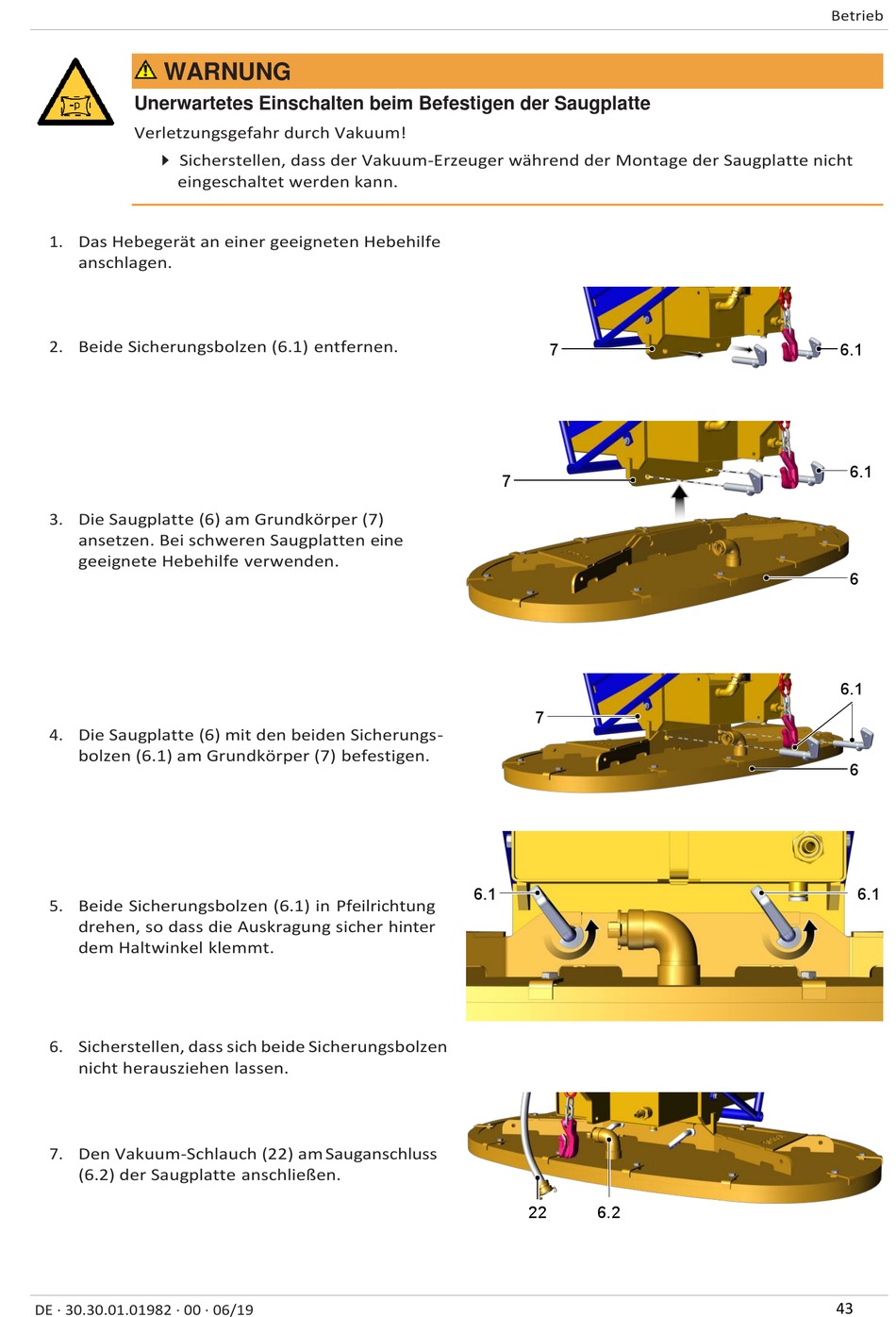

WARNUNG
Unerwartetes Einschalten beim Befestigen der Saugplatte
Verletzungsgefahr durch Vakuum!
Sicherstellen, dass der Vakuum-Erzeuger während der Montage der Saugplatte nicht
eingeschaltet werden kann.
1. Das Hebegerät an einer geeigneten Hebehilfe
anschlagen.
2. Beide Sicherungsbolzen (6.1) entfernen.
3. Die Saugplatte (6) am Grundkörper (7)
ansetzen. Bei schweren Saugplatten eine
geeignete Hebehilfe verwenden.
4. Die Saugplatte (6) mit den beiden Sicherungs-
bolzen (6.1) am Grundkörper (7) befestigen.
5. Beide Sicherungsbolzen (6.1) in Pfeilrichtung
drehen, so dass die Auskragung sicher hinter
dem Haltwinkel klemmt.
6. Sicherstellen, dass sich beide Sicherungsbolzen
nicht herausziehen lassen.
7. Den Vakuum-Schlauch (22) am Sauganschluss
(6.2) der Saugplatte anschließen.
DE · 30.30.01.01982 · 00 · 06/19
7
7
7
6.1
22
6.2
Betrieb
6.1
6.1
6
6.1
6
6.1
43
272
