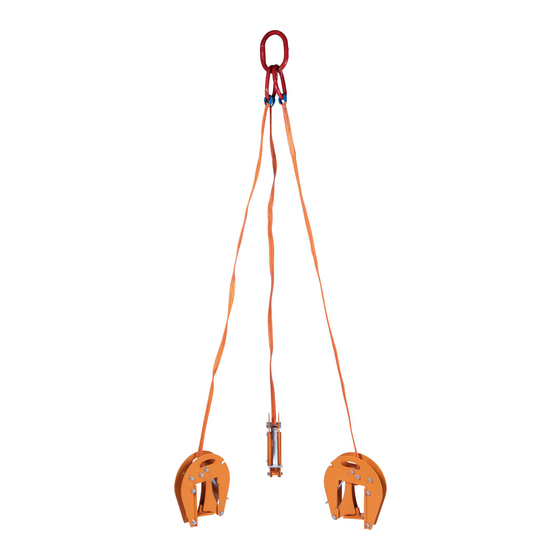

probst SRG Serie Betriebsanleitung
Schachtringgehänge
Vorschau ausblenden
Andere Handbücher für SRG Serie:
- Betriebsanleitung (44 Seiten) ,
- Betriebsanleitung (41 Seiten) ,
- Betriebsanleitung (41 Seiten)
Verwandte Anleitungen für probst SRG Serie
Inhaltszusammenfassung für probst SRG Serie
- Seite 1 Betriebsanleitung Original Betriebsanleitung Schachtringgehänge SRG SRG-1,5/SRG-3/SRG-3-L 5440.0001/5440.0002/5440.0003...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Einstellung der Öffnungsweite ........................11 Einstellungen ..............................12 Wartung und Pflege .............................. 14 Wartung ................................. 14 Mechanik ................................14 Störungsbeseitigung ............................. 15 Reparaturen ..............................16 Prüfungspflicht ............................. 16 Hinweis zum Typenschild ..........................17 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................. 17 2 / 17... -
Seite 4: Eg-Konformitätserklärung
Gliedmaßen (ISO 13857:2008). DIN EN 349 Mindestabstände zur Vermeidung des Quetschens von Körperteilen (ISO 13854). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GreiftechnikVerlegesysteme GmbH; Gottlieb-Daimler-Str. 6; D-71729 Erdmannhausen Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 29.07.2015................(M. Probst, Geschäftsführer) 3 / 17... -
Seite 5: Allgemeines
Betriebsanleitung Allgemeines SRG-1,5/SRG-3/SRG-3-L 2 Allgemeines Bestimmungsgemäßer Einsatz ● Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen Bestimmungen u. den der Konformitätserklärung verwendet werden. ● Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten! ●... -
Seite 6: Übersicht Und Aufbau
Betriebsanleitung Allgemeines SRG-1,5/SRG-3/SRG-3-L Übersicht und Aufbau Technische Daten Bestell-Nr. Tragfähigkeit (kg) Wandstärke (mm) Nennweite (mm) 5440.0001 SRG 1,5 1.500 40-120 400-2000 5440.0002 SRG 3 3.000 50-180 400-2000 5440.0003 SRG 3L 3.000 50-180 400-3000 5 / 17... -
Seite 7: Sicherheit
Betriebsanleitung Sicherheit SRG-1,5/SRG-3/SRG-3-L 3 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 8: Sicherheitskennzeichnung
Betriebsanleitung Sicherheit SRG-1,5/SRG-3/SRG-3-L Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm WARNZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0221 30 mm Quetschgefahr der Hände. 2904.0220 50 mm 2904.0107 80 mm GEBOTSZEICHEN Symbol Bedeutung... -
Seite 9: Unfallschutz
Betriebsanleitung Sicherheit SRG-1,5/SRG-3/SRG-3-L Unfallschutz ● Arbeitsbereich für unbefugte Personen, insbesondere Kinder, weiträumig absichern. ● Vorsicht bei Gewitter! ● Arbeitsbereich ausreichend beleuchten. ● Vorsicht bei nassen, angefrorenen oder verschmutzten Baustoffen. ● Das Arbeiten mit dem Gerät bei Witterungsverhältnissen unter 3 ° C (37,5° F) ist verboten! Es besteht die Gefahr des Abrutschens der Greifgüter bedingt durch Nässe oder Vereisung. -
Seite 10: Sicherheit Im Betrieb
Betriebsanleitung Sicherheit SRG-1,5/SRG-3/SRG-3-L Sicherheit im Betrieb 3.9.1 Allgemeines ● Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. ● Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. ●... -
Seite 11: Installation
Betriebsanleitung Mechanischer Anbau SRG-1,5/SRG-3/SRG-3-L 3.11 Installation 4 Mechanischer Anbau Lasthaken und Ketten ● Das Gerät wird mit einem Lasthaken am Trägergerät angebracht. ● Es ist darauf zu achten, dass die einzelnen Kettenstränge nicht verdreht sind und sich leicht in den Klemmen bewegen können. -
Seite 12: Einstellung Der Öffnungsweite
Betriebsanleitung Mechanischer Anbau SRG-1,5/SRG-3/SRG-3-L Einstellung der Öffnungsweite Klemme durch Drehen der Verstellschraube (E) öffnen (Abb. 3). Die maximale Öffnungsweite (siehe Typenschild) nicht überschreiten, da die Mutter der Verstellschraube nicht gesichert ist; Absturzgefahr! Die Klemmen so auf die Rohrwand stecken, dass sich der Winkelhebel (B) auf der Innenseite befindet (Abb. 4). Winkelhebel (B) gegen die Federkraft bis zum Anschlag nach unten drücken . -
Seite 13: Einstellungen
Betriebsanleitung Mechanischer Anbau SRG-1,5/SRG-3/SRG-3-L Einstellungen ● Die Schachtringe müssen in der Lage sein, die beim Transport auftretenden Klemmkräfte aufzunehmen. ● Es dürfen nur ausreichend abgebundene und rissfreie Ringe/Konen transportiert werden. Ansonsten besteht Absturzgefahr der Last oder von Teilen der Last ! ●... - Seite 14 Betriebsanleitung Mechanischer Anbau SRG-1,5/SRG-3/SRG-3-L Transport von Konen Beim Transport von symmetrischen Konen müssen alle Bei asymmetrischen Konen wird nur eine Klemme um Klemmen um 180° gedreht werden, damit die Kette 180° gedreht und deren Kettenstrang kürzer eingestellt, nicht über die obere Kante läuft. damit die Ketten gleichmäßig belastet werden und der Konus waagrecht hängt.
-
Seite 15: Wartung Und Pflege
Betriebsanleitung Wartung und Pflege SRG-1,5/SRG-3/SRG-3-L 5 Wartung und Pflege 6 Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 16: Störungsbeseitigung
Betriebsanleitung Wartung SRG-1,5/SRG-3/SRG-3-L Störungsbeseitigung STöRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab. Greifbacken erneuern (optional) Die Greifbacken sind abgenutzt Traglast reduzieren (optional) Traglast ist größer als zulässig (Greifbereichs-Einstellung) Es ist die falsche Greifbereich Greifbereich entsprechend der (optional) eingestellt... -
Seite 17: Reparaturen
Betriebsanleitung Wartung SRG-1,5/SRG-3/SRG-3-L Reparaturen ● Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen Kenntnisse und Fähigkeiten besitzen. ● Vor der Wiederinbetriebnahme muss eine außerordentliche Prüfung durch einen Sachverständigen durchgeführt werden. Prüfungspflicht ● Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden (... -
Seite 18: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 20: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an service@probst.eu / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 21 Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an service@probst.eu / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
- Seite 22 Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an service@probst.eu / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
