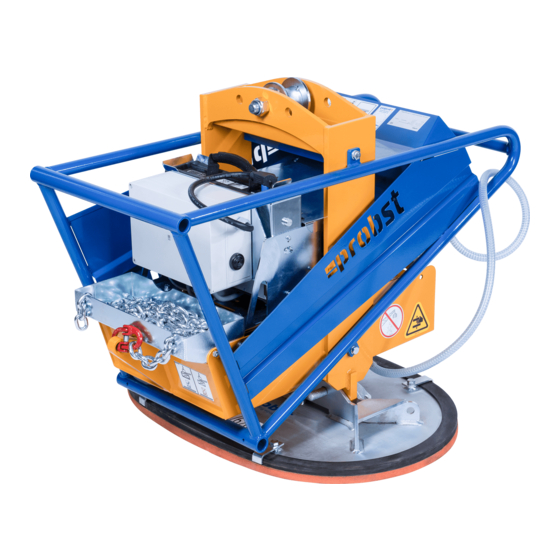

- Seite 1 Betriebsanleitung Original Betriebsanleitung Vakuum-Anbaugerät SH-2500-GREENLINE SH-2500-UNI-GL / SH-2500-UNI-GL-FFS 5240.0046 / 5240.0048...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
- Seite 3 Herausgeber © Probst GmbH, 04/19 Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma Probst GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustim- mung der Firma Probst GmbH untersagt.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Wichtige Informationen ..............................6 1.1 Die Technische Dokumentation ist Teil des Produkts ....................6 1.2 Hinweis zum Umgang mit dieser Betriebsanleitung ....................6 1.3 Warnhinweise in diesem Dokument ......................... 6 1.4 Symbole..................................6 1.5 Hinweisschilder am Hebegerät ..........................7 1.6 Typenschild ................................ - Seite 5 Inhaltsverzeichnis 5.3 Verpackung entfernen ............................21 5.4 Hebegerät transportieren ............................22 5.5 Hebegerät lagern ..............................22 5.6 Lagerungs- und Transporthinweise für die Batterie ....................23 6 Installation ..................................23 6.1 Sicherheit ................................23 6.1.1 Sicherheitshinweise für die Installation ..................... 23 6.1.2 Schutzausrüstung ............................
- Seite 6 Inhaltsverzeichnis 9.1.2 Schutzausrüstung............................46 9.2 Regelmäßige Prüfungen ............................46 9.3 Wartungsplan ................................47 9.4 Sicherheitseinrichtungen prüfen..........................48 9.4.1 Manometer prüfen ............................. 48 9.4.2 Warneinrichtung prüfen ..........................48 9.4.3 Vakuum-Schläuche und Schlauchschellen prüfen ..................48 9.4.4 Dichtheit des Hebegeräts prüfen ........................ 48 9.4.5 Druckabfall am Staubfilter prüfen ......................
-
Seite 7: Wichtige Informationen
Bei Missachtung der Hinweise in dieser Betriebsanleitung kann es zu lebensgefährlichen Verletzungen kommen! Für Schäden und Betriebsstörungen, die aus der Nichtbeachtung der Hinweise resultieren, übernimmt Probst keine Haftung. Wenn Sie nach dem Lesen der Technischen Dokumentation noch Fragen haben, wenden Sie sich an den Probst-Service unter: www.probst-handling.com 1.2 Hinweis zum Umgang mit dieser Betriebsanleitung... -
Seite 8: Hinweisschilder Am Hebegerät
Wichtige Informationen 1. Erste auszuführende Handlung. 2. Zweite auszuführende Handlung. 1.5 Hinweisschilder am Hebegerät Warnung heiße Oberfläche Warnung vor elektrische Spannung Warnung Handverletzung durch 2904.0396 2904.0397 Quetschung 2904.0107 Warnung Handverletzung durch Rie- menantrieb 2904.0451 Nächste UVV-Prüfung Datumsuhr für UVV-Prüfung 2904.0056 Kondenswasser täglich ablassen Pumpe bei Nässe 5 Minuten nachlau- Last im Schwerpunkt anheben... - Seite 9 Wichtige Informationen Kein außermittiges Positionieren der Eigenstabilität der Last OK Saugplatten bei Verwendung einer Traverse 2904.0337 Eigenstabilität der Last nicht OK Die angesaugte Last darf keinesfalls Lastsicherungskette straff anlegen. ohne zusätzliche Sicherung durch die Die Lastsicherungskette darf niemals Lastsicherungskette angehoben und locker unter der Last hängen.
-
Seite 10: Typenschild
Wichtige Informationen 1.6 Typenschild Typenschild (Beispiel) Das Typenschild ist fest mit dem Produkt verbunden und muss immer gut lesbar sein. Das Typenschild enthält folgende Daten: • Artikelnummer • Gerätenummer • Seriennummer • Baujahr • Eigengewicht • Max. zulässige Traglast Bei Ersatzteilbestellungen, Gewährleistungsansprüchen oder sonstigen Anfragen bitte alle oben genannten Infor- mationen angeben. -
Seite 11: Grundlegende Sicherheitshinweise
Gefahren entstehen. 2.2 Nicht bestimmungsgemäße Verwendung Probst übernimmt keine Haftung für Schäden, die durch die Nutzung des Hebegeräts zu anderen Zwecken verursacht werden, als in der bestimmungsgemäßen Verwendung beschrieben. Als nicht bestimmungsgemäße Verwendung gilt der Einsatz des Hebegeräts bei Lasten, die nicht in der Auftragsbestätigung benannt sind oder andere physikalischen Eigen- schaften als die in der Auftragsbestätigung benannten Lasten aufweisen. -
Seite 12: Umgebungs- Und Betriebsbedingungen
Grundlegende Sicherheitshinweise Offen liegende Saugstellen und Druckluftleitungen nicht in die Nähe von Augen oder Körperöffnungen bringen. Saugplatten nicht auf den Körper setzen. VORSICHT Spitze Gegenstände Beschädigung von Vakuum führenden Schläuchen durch spitze Gegenstände Immer sicherstellen, dass die vakuumführenden Schläuche nicht durch spitze Gegenstände beschädigt werden können. -
Seite 13: Anforderungen An Den Arbeitsplatz
Arbeiten an der Elektrik dürfen nur von qualifizierten Fachkräften für Elektrik durchgeführt werden. • Die Installation sowie Reparatur- und Instandsetzungsarbeiten dürfen nur von Fachkräften der Probst GmbH oder von Personen, die eine entsprechende Schulung bei Probst nachweisen können, durchgeführt werden. -
Seite 14: Sicherheitseinrichtungen
Das Hebegerät nicht eigenmächtig umbauen und nicht verändern. • Sicherheitseinrichtungen auf keinen Fall unwirksam machen. Probst übernimmt keine Haftung für Folgen einer Änderung außerhalb seiner Kontrolle. 2.11 Verantwortung des Betreibers Der Betreiber ist im Arbeitsbereich des Hebegeräts Dritten gegenüber mitverantwortlich. Es dürfen keine unklaren Kom- petenzen auftreten. -
Seite 15: Produktbeschreibung
Produktbeschreibung 3 Produktbeschreibung 3.1 Komponenten Aufhängerolle Hauptschalter Vakuum-Manometer Bedienbügel Sicherungsbolzen Saugplatte Grundkörper Staubfilter Bedienfeld Einhängehaken für Lastsicherungskette Rückschlagventil Vakuum-Speicher 20.1 Befestigung Flanschplatte (Flanschplatte nicht im Lieferumfang enthalten) Vakuum-Schlauch 14 / 54 5240.0046 / 5240.0048... -
Seite 16: Bedienelemente
Produktbeschreibung Aufhängerolle Bedienbügel Grundkörper Lastsicherungskette 11.1 Kettenkasten Batterie 20.1 Befestigung Flanschplatte (Flanschplatte nicht Schaltkasten im Lieferumfang enthalten) 3.2 Bedienelemente 3.2.1 Bedienfeld 5240.0046 / 5240.0048 15 / 54... -
Seite 17: Betriebsstundenzähler
Produktbeschreibung Hauptschalter Vakuum-Manometer Bedienbügel Staubfilter 12.1 Last ablösen 12.2 Last ansaugen 12.3 Betriebsstundenzähler 3.2.2 Funkfernsteuerung (Option) Die Funkfernsteuerung (Option) ermöglicht, beim Ansaugen oder Ablösen der Last einen gewissen Sicherheitsabstand einzuhalten. Die Funkfernsteuerung darf nur mit Sichtkontakt zum Hebegerät verwendet werden. Die Tasten auf dem Bedienpult bleiben aktiv. -
Seite 18: Vakuum-Erzeuger
Die Saugplatte ist nicht im Lieferumfang enthalten. Sie dient zum Ansaugen der Last. Die Auswahl der Saugplatte ist ab- hängig von der Last (Gewicht, Geometrie und Oberflächeneigenschaften). Nur Saugplatten des Herstellers Probst verwenden, auf denen anhand des Traglastaufklebers zweifelsfrei eine maximal zulässige Traglast bei einem Unterdruck von -0,6 bar hervorgeht. Bei unklarer Sachlage dürfen das Hebegerät und die Saugplatte keinesfalls in Betrieb genommen werden. -
Seite 19: Energieversorgung
Produktbeschreibung Die Saugplatte (6) muss mithilfe der beiden Sicherungsbolzen (6.1) am Grundkörper (7) befestigt werden. Die maximal zulässige Traglast der Saugplatte bestimmt die maximal zulässige Traglast des gesamten Hebe- geräts (siehe Traglastschild der Saugplatte). 3.5 Energieversorgung Das Hebegerät wird von einer aufladbaren 24-V-Batterie mit Spannung versorgt. Durch zweimaliges Drücken des Tasters wird der Ladezustand der Batterie angezeigt: Siehe Betriebsanleitung der Batterie im Anhang. -
Seite 20: Optionales Zubehör
Produktbeschreibung 3.6 Optionales Zubehör Optionales Zubehör: Radsatz und Handgriffverlängerung 3.6.1 Radsatz SH-2500-RS Der Radsatz SH-2500-RS ermöglicht es, den Aktionsradius des Hebegeräts zu erweitern. Der Radsatz besteht aus zwei aufsteckbaren Rädern (Ø 300 mm) und einer abklappbaren Stütze mit Lenkrolle. Der nachträgliche Anbau an das Basisgerät SH ist problemlos möglich. 3.6.2 Handgriffverlängerung SH-2500-HGV Die Handgriffverlängerung wird empfohlen, wenn die Verlegeeinheiten breiter als 1 Meter sind. -
Seite 21: Technische Daten
Technische Daten 4 Technische Daten 4.1 Hebegerät Max. zulässige Traglast 2500 kg Volumen Vakuum-Speicher 29 l Temperaturbereich +3 bis +40 °C Geräusch (DIN 45 635) <78 dB(A) Eigengewicht 130 kg Voraussetzungen für die maximal zulässige Traglast: • Die angegebenen zulässigen Traglasten beziehen sich auf ein Vakuum von -0,6 bar. •... -
Seite 22: Transport Und Lagerung
Der Lieferumfang kann der Auftragsbestätigung entnommen werden. Die Gewichte und Abmessungen sind in den Liefer- papieren aufgelistet. 1. Die gesamte Sendung anhand beiliegender Lieferpapiere auf Vollständigkeit prüfen. 2. Mögliche Schäden durch mangelhafte Verpackung oder durch den Transport sofort dem Spediteur und Probst mel- den. VORSICHT Beim Transport beschädigte Batterie... -
Seite 23: Hebegerät Transportieren
Installation HINWEIS Scharfe Messer oder Klingen Beschädigung der Bauteile! Beim Öffnen der Verpackung darauf achten, dass keine Bauteile beschädigt werden. 1. Gekennzeichnete Transporthilfen und Sicherungen entfernen. 2. Schrumpffolie öffnen und entfernen. 3. Verpackungsmaterial gemäß der landesspezifischen Gesetze und Richtlinien entsorgen. 5.4 Hebegerät transportieren WARNUNG Herabfallende Gegenstände während der Handhabung der Bauteile... -
Seite 24: Lagerungs- Und Transporthinweise Für Die Batterie
Installation HINWEIS Einwirkungen von Ozon, Licht (besonders UV), Wärme, Sauerstoff, Feuchtigkeit sowie mechani- sche Einwirkungen können die Lebensdauer von Gummierzeugnissen verkürzen Beschädigung der Saugplatten durch falsche Lagerung des Hebegeräts! Gummiteile wie Sauger und Saugplatten kühl (0°C bis +15°C, max. jedoch 25°C), dunkel, trocken, staubarm, witterungs-, ozon- und zugluftgeschützt lagern. -
Seite 25: Hebegerät Mit Flanschplatte Anschlagen
Installation WARNUNG Unsachgemäßes Anschlagen des Lastaufnahmemittels Schwere Verletzungen oder Tod durch Herabfallen der Last! Das Hebemittel ausschließlich an der Aufhängerolle (1) oder mit dem Flansch (20, Option) anschlagen. Das direkte Anschlagen von Seilen oder Ketten an den 4 Befestigungspunkten (20.1) für den Flansch ist untersagt. -
Seite 26: Inbetriebnahme
Installation 3. Die Flanschplatte fachgerecht am Transportmittel an- schlagen. 6.4 Inbetriebnahme 1. Alle Schraubverbindungen auf festen Sitz prüfen. 2. Die Dichtheit des Vakuum-Systems prüfen (> siehe Kap. Dichtheit des Hebegeräts prüfen, Seite 48) 3. Alle Funktionen des Hebegeräts prüfen. 4. Mehrere Hebeversuche mit einer Last durchführen. ... -
Seite 27: Betrieb
Betrieb 7 Betrieb 7.1 Sicherheit 7.1.1 Sicherheitshinweise für die Bedienung GEFAHR Herabfallende Gegenstände bei Handhabung über 1,8 m Schwere Verletzungen oder Tod! Bei der Handhabung von Lasten, deren Schwerpunkt über 1,8 m liegt, Arbeitsbereich absperren. Industrieschutzhelm tragen. WARNUNG Schwere Verletzungen oder Tod durch herabfallende Gegenstände! Vor jeder Handhabung der angesaugten Last die Lastsicherungskette(n) anlegen. -
Seite 28: Sicherheitshinweise Für Die Bedienung Mit Funkfernsteuerung (Option)
Betrieb ✓ Während der gesamten Handhabung steht der Hauptschalter auf 1. 1. Den Bedienbügel nicht loslassen. 2. Das Manometer im Auge behalten. 7.1.2 Sicherheitshinweise für die Bedienung mit Funkfernsteuerung (Option) WARNUNG Unerwartetes Ansaugen bzw. Ablösen der Last Verletzungsgefahr durch Betätigen der Funkfernsteuerung! Die Funkfernsteuerung nur mit Sichtkontakt auf das Hebegerät und den Transportweg betätigen. -
Seite 29: Verhalten Im Notfall
Betrieb • VORSICHT! Bruchgefahr insbesondere beim Handhaben von großformatigen Steinplatten mit kleinen Saugplatten! Steinplatten nur mittig ansaugen. • Vor längeren Arbeitspausen die Last absenken. Das Hebegerät immer in einer ergonomisch günstigen Arbeitshöhe führen und handhaben. 7.1.6 Verhalten im Notfall VORSICHT Verletzungsgefahr durch Notfallsituation! Alle Personen in der Nähe des Gefahrenbereichs sofort informieren. - Seite 30 Betrieb Der Ladezustand ist ausreichend: • LED 1 leuchtet rot, LED 2 leuchtet gelb, LED 3-5 leuchten grün: Batterie zwischen 80 und 100 % geladen. • LED 1 leuchtet rot, LED 2 leuchtet gelb, LED 3-4 leuchten grün: Batterie zwischen 60 und 80 % geladen. •...
-
Seite 31: Saugplatte Befestigen
Sicherheitsfaktoren einzuhalten. Hierbei ist die Norm DIN EN 13155 in ihrer zur Zeit der Montage gültigen Fassung als Grundlage zu nehmen. Probst GmbH übernimmt keine Haftung für Schäden, die durch die Verwendung einer ungeeigneten Saugplatte entstan- den sind. - Seite 32 Betrieb 1. Das Hebegerät an einer geeigneten Hebehilfe an- schlagen. 2. Beide Sicherungsbolzen (6.1) entfernen. 3. Die Saugplatte (6) am Grundkörper (7) ansetzen. Bei schweren Saugplatten eine geeignete Hebehilfe ver- wenden. 4. Die Saugplatte (6) mit den beiden Sicherungsbolzen (6.1) am Grundkörper (7) befestigen. 5.
-
Seite 33: Saugplatte Wechseln
Betrieb 7. Den Vakuum-Schlauch (22) am Sauganschluss (6.2) der Saugplatte anschließen. 7.4 Saugplatte wechseln 1. Das Hebegerät an einer geeigneten Hebehilfe an- schlagen. 2. Den Vakuum-Erzeuger ausschalten. 3. Den Vakuum-Schlauch (22) lösen. 4. Die Saugplatte gegen Herabfallen sichern. 5. Beide Sicherungsbolzen (6.1) entfernen. 6. -
Seite 34: Traverse Für Mehrere Saugplatten Anbauen (Option)
Betrieb 7.5 Traverse für mehrere Saugplatten anbauen (Option) Zwei Saugplatten symmetrisch anbauen Drei Saugplatten symmetrisch anbauen • An der Traverse nur Saugplatten der gleichen Bauart (Traglast, Abmessungen, Form) verwenden. • Die Saugplatten immer symmetrisch zur Mittelachse der Traverse anbauen. • Die Last immer im Schwerpunkt ansaugen. -
Seite 35: Umgang Mit Feuchten Lasten
Betrieb 3. Die Lastsicherungsketten an der Traverse einhängen (siehe Abb.). Die Lastsicherungsketten müssen dicht an der Last anliegen. 4. Die Kettenenden in den Kettenkästen verstauen. Die Last kann nun bodennah transportiert werden (ca. 50 cm über dem Boden). 7.6 Umgang mit feuchten Lasten Das Hebegerät ist bestimmungsgemäß... - Seite 36 Betrieb 1. Den Hauptschalter (2) auf 1 stellen. 2. Auf der Batterie (17) den Taster (17.5) drücken. Die Batterie ist aktiviert. 3. Das Hebegerät über dem Schwerpunkt der Last posi- tionieren. 4. Das Hebegerät vorsichtig auf der Last aufsetzen. 5.
- Seite 37 Betrieb 6. Am Bedienfeld oder der Funkfernsteuerung (Option) die Taste (12.2) Last ansaugen drücken. Die Last wird angesaugt. 7. Vor dem Anheben sicherstellen, dass die Last nicht anhaftet oder verkantet. 8. Sobald der Warnton ausgegangen ist (Vakuum über - 0,6 bar ), die Last vorsichtig anheben (die Hebehilfe im Feingang betätigen).
-
Seite 38: Angehobene Last Sicher Führen
Betrieb 12. Das Kettenende so verstauen, dass es bei der Hand- habung nicht stört. Die Last kann nun bodennah transportiert werden (ca. 50 cm über dem Boden). 7.8 Angehobene Last sicher führen WARNUNG Schnelles Fahren über unebenes Gelände Schwere Verletzungen durch Herabfallen der Last! Bei angehobener Last nur mit Schrittgeschwindigkeit fahren. -
Seite 39: Last Ablegen
Betrieb 7.9 Last ablegen WARNUNG Herabfallen der Last beim Entfernen der Lastsicherungskette Quetschgefahr! Beim Entfernen der Lastsicherungskette nicht unter die Last greifen. 1. Die Last vorsichtig bis knapp über dem Boden absen- ken (ca. 20 cm). 2. Die Lastsicherungskette (11) aushängen und im Ket- tenkasten (11.1) verstauen. -
Seite 40: Hebegerät Parken
Betrieb 5. Auf dem Bedienfeld oder auf der Funkfernsteuerung (Option) beide Tasten (12.1) gleichzeitig drücken. 6. Das Hebegerät ohne Last wieder anheben. 7.10 Hebegerät parken HINWEIS Schäden an den Saugplatten durch ungeeignete Abstellsituation! Das Hebegerät nicht auf den Saugplatten abstellen. 1. -
Seite 41: Batterie Laden
Betrieb 7.10.3 Batterie laden VORSICHT Gefahr durch elektrischen Stromschlag! Den Batteriestecker und das Ladekabel nicht mit feuchten Händen handhaben. HINWEIS Überhitzung und Entstehung von explosionsfähigen Gasen. Explosionsgefahr! Während des Ladens sicherstellen, dass die Umgebung ausreichend belüftet ist. Die Batterie darf nur mit dem mitgelieferten Ladegerät aufgeladen werden. Siehe Betriebsanleitung der Batterie im Anhang. - Seite 42 Betrieb 3. Die Batterieverriegelung (17.3) öffnen. 4. Die leere Batterie (17) entnehmen. 5. Das Ladegerät mit der Batterie verbinden. 6. Den Netzstecker des Ladegeräts in eine Netzsteckdo- se stecken. 7. Die Ladezustandsanzeige (17.4) beachten. Siehe Betriebsanleitung der Batterie im Anhang. 5240.0046 / 5240.0048 41 / 54...
- Seite 43 Betrieb 8. Die geladene Batterie in das Batteriefach stecken, bis die Batterieverriegelung einschnappt. 9. Die Batterie mit dem Batteriestecker (17.2) verbin- den. Das Hebegerät ist betriebsbereit. 42 / 54 5240.0046 / 5240.0048...
-
Seite 44: Störungsbehebung
Störungsbehebung 8 Störungsbehebung 8.1 Sicherheit 8.1.1 Sicherheitshinweise für die Störungsbehebung Störungen am Hebegerät dürfen nur von qualifizierten Fachkräften für Mechanik und Elektrik behoben werden. Das Personal muss die Betriebsanleitung gelesen und verstanden haben. GEFAHR Stromschlag durch elektrische Bauteile unter Spannung Schwere Verletzungen oder Tod! Vor Installations- und Wartungsarbeiten sowie vor einer Störungsbehebung sicherstellen, dass die elektrischen Bauteile nicht unter Spannung stehen. - Seite 45 Schlauch oder Verschraubungen Bauteile austauschen oder sind undicht. abdichten. Ventile sind verschmutzt. Ventile durch Probst-Service reinigen lassen. Die Vakuum-Pumpen arbeiten, Eine oder mehrere Pumpen ist / 1. Das Hebegerät außer Betrieb Last wird aber nicht angesaugt. sind ausgefallen.
- Seite 46 Die Verkabelung prüfen. gung ist unterbrochen. Die Vakuum-Erzeugung ist defekt. Die Vakuum-Erzeugung prü- fen und gegebenenfalls den Probst-Service kontaktieren. Die Vakuum-Erzeugung arbeitet Die Batterie ist im Sleep Mode. Die Batterie aktivieren (> sie- nicht. he Kap. Vor Arbeitsbeginn prüfen).
-
Seite 47: Wartung
Wartung 9 Wartung 9.1 Sicherheit 9.1.1 Sicherheitshinweise für die Wartung Störungen am Hebegerät dürfen nur von qualifizierten Fachkräften für Mechanik und Elektrik behoben werden. Das Personal muss die Betriebsanleitung gelesen und verstanden haben. GEFAHR Stromschlag durch elektrische Bauteile unter Spannung Schwere Verletzungen oder Tod! Vor Installations- und Wartungsarbeiten sowie vor einer Störungsbehebung sicherstellen, dass die elektrischen Bauteile nicht unter Spannung stehen. -
Seite 48: Wartungsplan
Nur wenn die Prüfung erfolgreich durchgeführt worden ist, darf der Prüfer die Prüfplakette anbringen. 9.3 Wartungsplan Probst gibt folgende Prüfungen und Prüfintervalle vor. Der Betreiber muss die am Einsatzort gültigen gesetz- lichen Regelungen und Sicherheitsvorschriften einhalten. Die Intervalle gelten für den Einschichtbetrieb. Bei starker Beanspruchung, z. -
Seite 49: Sicherheitseinrichtungen Prüfen
Wartung 9.4 Sicherheitseinrichtungen prüfen VORSICHT Verletzungsgefahr durch herabfallende Gegenstände! Bei allen Ansaugprüfungen die Last nur ansaugen, nicht anheben. • Bei unterbrochenem Betrieb die Sicherheitseinrichtungen zu Beginn jeder Arbeitsschicht prüfen. • Bei durchgehendem Schichtbetrieb die Sicherheitseinrichtungen einmal wöchentlich prüfen. 9.4.1 Manometer prüfen ... -
Seite 50: Druckabfall Am Staubfilter Prüfen
Wartung 6. Den Druckabfall am Manometer beobachten. Das Vakuum darf innerhalb von 5 Minuten um maximal 0,1 bar abfallen. Das Hebegerät von der Last lösen. Wenn sich das Vakuum schneller abbaut: 1. Saugplatte oder Dichtlippe, Schlauch, Schlauchverbindungen und Verschraubungen auf Beschädigungen und Un- dichtheiten untersuchen und bei Bedarf ersetzen. -
Seite 51: Hebegerät Reinigen
Wartung 9.7 Hebegerät reinigen Das Hebegerät ausschließlich mit einem aktiven tensidhaltigen Reiniger (pH-neutral) reinigen. HINWEIS Aggressives Reinigungsmittel Beschädigung der Saugplatten und Vakuum-Schläuche! Zur Reinigung keine aggressiven Reinigungsmittel wie z. B. Kaltreiniger, Tetrachlorkohlenstoff, Koh- lenwasserstoffe oder Essigreiniger verwenden. Keine scharfkantigen Gegenstände (Drahtbürsten, Schleifpapier usw.) verwenden. HINWEIS Eindringen von Feuchtigkeit Beschädigung der Elektronik! - Seite 52 Außerbetriebnahme und Recycling 1. Den Hauptschalter (2) auf 0 stellen. 2. Den Stecker (17.2) von der Batterie lösen. 3. Die Verriegelung (17.3) zur Seite drücken. 4. Die Batterie (17) herausnehmen. 5240.0046 / 5240.0048 51 / 54...
-
Seite 53: Außerbetriebnahme Und Recycling
Außerbetriebnahme und Recycling 5. Die neue Batterie einsetzen. 6. Den Stecker (17.2) wieder anschließen. 7. Vor der Wiederinbetriebnahme sicherstellen, dass die Batterie vollständig geladen ist. 8. Die entladene Batterie gemäß der örtlichen Bestim- mungen entsorgen (> siehe Kap. Außerbetriebnahme und Recycling). 10 Außerbetriebnahme und Recycling 10.1 Sicherheit Das Hebegerät darf nur von qualifiziertem Fachpersonal außer Betrieb genommen und zur Entsorgung vorbereitet wer-... -
Seite 54: Hebegerät Entsorgen
Für die sachgerechte Entsorgung wenden Sie sich bitte an ein Entsorgungsunternehmen für technische Güter mit dem Hinweis, die zu diesem Zeitpunkt geltenden Entsorgungs- und Umweltvorschriften zu beachten. Bei der Suche nach einem geeigneten Unternehmen ist Ihnen Probst gerne behilflich. HINWEIS Die Batterie enthält eine wassergefährdende Flüssigkeit... - Seite 55 5240.0046 / 5240.0048 54 / 54...
- Seite 56 Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 1 von 16 Artikelnummer: 10.00415.01 Seite Spezifikation Vacio Autor: Patrick Ebelshäuser © "Diese Unterlage darf weder vervielfältigt oder verbreitet noch dritten unbeteiligten Personen mitgeteilt werden; § 33 des Lit. Urh. Ges. und §§ 17 + 18 des Unl. Wett. Ges."...
- Seite 57 Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 2 von 16 Artikelnummer: 10.00415.01 Seite Revisionstabelle Änderungsgrund Kapitel Index Datum Name Überführung auf neues Batteriegehäuse. Alle 15.11.2018 ChLi Als Basis diente die Version 0.7 (der Prototypen). 1.1, 3.1 22.11.2018 PaEb 04.12.2018 MaMe Geändertes Foliendisplay Freigegeben durch: Datum:...
- Seite 58 Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 3 von 16 Artikelnummer: 10.00415.01 Seite Inhalt Sicherheitshinweise ......................... 4 1.1. Allgemeine Hinweise ....................... 4 1.2. Sicherheits- und Warnhinweise zum Gebrauch des Akkus ............. 4 1.3. Sicherheits- und Warnhinweise zum Ladegerät ..............5 Komponentenbeschreibung ......................
-
Seite 59: Sicherheitshinweise
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 4 von 16 Artikelnummer: 10.00415.01 Seite 1. Sicherheitshinweise 1.1. Allgemeine Hinweise Bitte lesen Sie die Sicherheitshinweise vor dem ersten Gebrauch vollständig und beachten Sie diese sorgfältig! Legen Sie ganz besonderen Wert auf Paragraphen mit diesem Warnzeichen. -
Seite 60: Sicherheits- Und Warnhinweise Zum Ladegerät
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 5 von 16 Artikelnummer: 10.00415.01 Seite 1.3. Sicherheits- und Warnhinweise zum Ladegerät Beachten Sie vor Beginn des Ladevorgangs die Warn- und Sicherheitshinweise der gesondert beiliegenden Bedienungsanleitung des Ladegerätes. Verwenden Sie zum Laden des Akkus ausschließlich die dafür vorgesehenen Ladegeräte. Die Benutzung eines nicht geeigneten Ladegerätes kann zu Fehlfunktionen führen und eine eingeschränkte Lebensdauer des Akkus zur Folge haben. -
Seite 61: Komponentenbeschreibung
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 6 von 16 Artikelnummer: 10.00415.01 Seite 2. Komponentenbeschreibung 2.1. Batteriesystem Beschreibung Chogori Stecker Folientastatur (Rot/gelb/grün) Griff Produkt- und Mülltonnenetikett Garantielabel © "Diese Unterlage darf weder vervielfältigt oder verbreitet noch dritten unbeteiligten Personen mitgeteilt werden; § 33 des Lit. Urh. Ges. -
Seite 62: Ladegerät
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 7 von 16 Artikelnummer: 10.00415.01 Seite 2.2. Ladegerät Beschreibung Netzanschlusskabel Ladestandsanzeige Seriennummer Anschluss für Chogori Ladekabel © "Diese Unterlage darf weder vervielfältigt oder verbreitet noch dritten unbeteiligten Personen mitgeteilt werden; § 33 des Lit. Urh. Ges. -
Seite 63: Pinning Stecker Batterie
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index Artikelnummer: 10.00415.01 8 von 16 Seite 2.3. Pinning Stecker Batterie & Ladegerät Abbildung Verwendung Buchse Batterie Entladestecker (90°) Ladestecker (180°) Pinbelegung Bat + Bat + Bat + Bat - Black Bat - Black Bat - Black Sys-Press... -
Seite 64: Technische Daten
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 9 von 16 Artikelnummer: 10.00415.01 Seite 3. Technische Daten 3.1. Technische Daten Batterie Batteriesystem 7S8P Elektrische Daten Zelltyp Samsung INR18650-29E Nominal Kapazität 22,8Ah Nominal Spannung 25,2V Energie 575Wh Überspannungsabschaltung (sobald erste Zelle 4,3V erreicht) Unterspannungsabschaltung (sobald erste Zelle 3V erreicht) Ladeparameter... -
Seite 65: Technische Daten Ladegerät
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 10 von 16 Artikelnummer: 10.00415.01 Seite BMS Parameter 2,9V Shutdown shutdown Eigenverbrauch (BMS Aktiv, 24V aktiv) 30mA Startup 20% (3500mV pro Zelle) 100mA shutdown Siehe auch Dokument „Datasheet_BMS_7s_VACIO“. 3.2. Technische Daten Ladegerät Elektrische Daten Netzspannung 207 - 253 V Eingangsfrequenz... -
Seite 66: System
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 11 von 16 Artikelnummer: 10.00415.01 Seite 4. System 4.1. Aktivierung/Deaktivierung System Das Betätigen des Tasters aktiviert das BMS (Battery-Management-System) in der Batterie. Dieser Zustand wird über die Status-LED angezeigt (siehe Kapitel 0). Wird die Batterie (mit aktiviertem BMS) innerhalb der Zeit T eingesteckt, aktiviert sich nach der shutdown Zeit T... -
Seite 67: Folientastatur
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 12 von 16 Artikelnummer: 10.00415.01 Seite 4.5. Folientastatur Ist das BMS aktiv, leuchtet die Status-LED. Befindet sich das BMS im Shutdown ist die Status-LED aus. Ist die Ausgangsspannung der Batterie freigeschaltet, leuchtet die HV-LED. Wird der Taster betätigt, während das BMS aktiv ist, wird der SOC-Zustand über die LEDs wie folgt angezeigt: ... -
Seite 68: Tiefentladeschutz
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 13 von 16 Artikelnummer: 10.00415.01 Seite 4.6. Tiefentladeschutz Sobald eine der Zellspannungen < U beträgt, wechselt das BMS in den SHUTDOWN- Shutdown Modus und deaktiviert die Ausgangsspannung, um die Zellen vor Tiefentladung zu schützen. Zum Aktivieren des BMS muss die Taste betätigt werden oder ein Ladegerät angesteckt werden. -
Seite 69: Etikettierung
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 14 von 16 Artikelnummer: 10.00415.01 Seite 5. Etikettierung Produktetikett (45x36mm) Das Produktetikett enthält die technischen Daten zum Batteriesystem sowie eine Datamatrix mit der die Seriennummer und das Produktionsdatum ausgelesen werden kann. Die Seriennummer besteht aus 10 Ziffern die folgende Information wiedergibt: ... -
Seite 70: Entladeprozess
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 15 von 16 Artikelnummer: 10.00415.01 Seite 6. Entladeprozess Während dem Entladeprozess sinkt die Packspannung von der Ladeschlussspannung (100% SoC) auf die Entladeschlussspannung (0% SoC). Abhängig vom Strom sinkt die verbleibende Kapazität kontinuierlich. Stellt das Batterie Management System einen Fehler fest, findet eine Abschaltung wie im Abschnitt „Funktionalität BMS“... -
Seite 71: Transporthinweise
Spezifikation Vacio Datum 04.12.2018 Artikel: Batterie_7S8P_INR18650_29E_25,2V_22,8Ah Index 16 von 16 Artikelnummer: 10.00415.01 Seite 9. Transporthinweise Der kommerzielle Transport von Lithiumbatterien unterliegt dem Gefahrgutrecht. Die Transportvorbereitungen und der Transport sind ausschließlich von entsprechend geschulten Personen durchzuführen bzw. muss der Prozess durch entsprechende Experten oder qualifizierte Firmen begleitet werden. -
Seite 72: Eg-Konformitätserklärung
Akustik- Kompressoren und Vakuumpumpen, Bestimmung der Geräuschemission DIN EN 60204-1 (IEC 60204-1) Sicherheit von Maschinen, Elektrische Ausrüstung von Industriemaschinen. Teil 1: Allgemeine Anforderungen Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 08.04.2019................(M. Probst, Geschäftsführer) -
Seite 73: Ersatz- Und Verschleißteile
Ersatz- und Verschleißteile... - Seite 74 Artikelnummer Verkaufsbezeichnung Position 10.05.02.00206 Elektromagnetventil, mit Vakuum Ersatzteil vorgesteuert EMVV 19 24V-DC 3/2 NO Nennweite: 19 mm Spannung: 24V - DC Funktion: 3/2 Wegeventil Steuerung: Stromlos offen Leistungsaufnahme (DC): 5 W 10.07.01.00017 Filtereinsatz (rund) Verschleißteil FILT-EINS 3 65x70 PAP STF-3/4-IG Filterfeinheit: 3 µm Außendurchmesser D: 65 mm Länge L: 70 mm...
- Seite 75 10.07.10.00011 Einohrklemme Ersatzteil EOKL 23.3- 26.3 Spannbereich: 23,3 ... 26,3 mm Material: Stahl verzinkt Zweiohrklemm 10.07.10.00032 Verschleißteil e ZOKL 11-13 Spannbereich: 11,0 ... 13,0 mm Material: Stahl verzinkt 10.08.06.00043 Verschluss-Schraube mit Bund Ersatzteil VRS-SB G1/8-AG ISKT O-Ring Gewinde 1: G1/8"-AG Material: Messing Oberfläche: vernickelt 12.02.01.13444 Verschleißteil...
- Seite 76 21.04.06.00476 Kontaktstift Ersatzteil KONT-STIF 1 CR PHOENIX Adern Querschnitt: 1 mm² Elektrischer Anschluss: Crimpanschluss Baureihe: Phoenix Kontaktbuchse 21.04.06.00477 Ersatzteil KONT-BUCH 1 CR PHOENIX Adern Querschnitt: 1 mm² Elektrischer Anschluss: Crimpanschluss Baureihe: Phoenix 21.05.05.00059 Hupe Ersatzteil HUPE 42.5x43.5 S017 SW Außendurchmesser: 42.5 mm Farbe: Schwarz Höhe: 43.5 mm Schutzart: IP 54 Spannung: 12-24V DC...
- Seite 77 A52400046 SH-2500-UNI-GL A52400048 SH-2500-UNI-GL(-FFS) 29040397 29040056 29040381 29040665 52400048 | SH-2500-UNI- GL-FFS 29040765 29040647 29040689 29040673 29040383 29040687 29040209 29040220 P 12.04.2019_V0 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
-
Seite 78: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
