Inhaltszusammenfassung für probst SRG Serie
- Seite 1 Betriebsanleitung Instrucciones de funcionamiento Schachtringgehänge SRG Cadena con Mordazas para Anillos y Conos de Cámara de Inspección SRG SRG-UNI-1,5-K DE / ES 5440.0018...
- Seite 5 Betriebsanleitung Original Betriebsanleitung Schachtringgehänge SRG SRG-UNI-1,5-K 5440.0018...
-
Seite 6: Inhaltsverzeichnis
Wartung und Pflege .............................. 13 Wartung ................................. 13 6.1.1 Mechanik ..............................13 6.1.2 Störungsbeseitigung ..........................13 6.1.3 Reparaturen ..............................14 6.1.4 Prüfungspflicht ............................14 6.1.5 Hinweis zum Typenschild ......................... 15 6.1.6 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ..............15 Ersatzteile ..............................16 5440.0018... -
Seite 7: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 28.03.2019................(M. Probst, Geschäftsführer) 5440.0018... -
Seite 8: Sicherheit
Sicherheit 4 / 17 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 9: Sicherheitskennzeichnung
Sicherheit 5 / 17 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm WARNZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0221 30 mm Quetschgefahr der Hände. 2904.0220 50 mm 2904.0107 80 mm GEBOTSZEICHEN Symbol... -
Seite 10: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 17 Persönliche Sicherheitsmaßnahmen ● Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. ● Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. ●... -
Seite 11: Sicherheit Im Betrieb
Sicherheit 7 / 17 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 12: Allgemeines
Allgemeines 8 / 17 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät Schachtringgehänge (SRG-UNI-1,5-K) darf nur zum Transport von Schachtringen n nach DIN 4034 Teil 2 sowie Schachthälse eingesetzt werden, in Verbindung über die Einhägeöse an einem Trägergerät (Bagger oder Kran mit Kranhaken). Wegen Absturzgefahr sind nicht erlaubt: ●... -

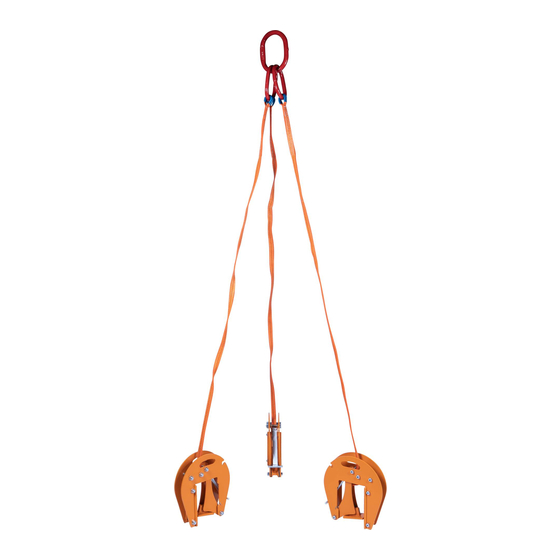

Seite 13: Übersicht Und Aufbau
Allgemeines 9 / 17 Übersicht und Aufbau Einhängeöse für Kranhaken Hebekette Klaue (mit Handgriff) Greifgut (Schachtring) Technische Daten Nennweite NW Greifbereich der Klauen Tragfähigkeit (WLL) Eigengewicht SRG-UNI-1,5-K 800 – 2.000 mm 40 – 120 mm 1.500 kg 33 kg 5440.0018... -
Seite 14: Installation
10 / 17 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! 4.1.1... -
Seite 15: Bedienung
Bedienung 11 / 17 Bedienung Allgemein 5.1.1 Klauen öffnen Die Zugbänder sind für eine maximale Nennweite von 40° 2,0 m (der Greifgüter)ausgelegt. Der Neigungswinkel darf nicht mehr als 40° betragen. Absturzgefahr! Ist die Schachtnennweite größer als 2,0 m, so müssen unbedingt längere Bänder eingesetzt werden! Abb. -
Seite 16: Transport Von Konen
Bedienung 12 / 17 Das Gerät (SRG-UNI) nur an den Handgriffen der Klauen führen. ● Alle Offenhalter (1) entriegeln und nach unten schwenken: die Winkelhebel (5) werden durch die Federn nach vorne geschwenkt. ● Die beiden Spannbacken (6) und (7) müssen auf der ganzen Fläche an dem Ring anliegen (Abb. 2). Schachtring ca. 10 cm anheben. -
Seite 17: Wartung Und Pflege
Wartung und Pflege 13 / 17 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 18: Reparaturen
Wartung und Pflege 14 / 17 6.1.3 Reparaturen ● Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen Kenntnisse und Fähigkeiten besitzen. ● Vor der Wiederinbetriebnahme muss eine außerordentliche Prüfung durch einen Sachverständigen durchgeführt werden. 6.1.4 Prüfungspflicht ●... -
Seite 19: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: 6.1.6 Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! 5440.0018... -
Seite 20: Ersatzteile
Wartung und Pflege 16 / 17 Ersatzteile 5440.0018... -
Seite 21: Benennung
Wartung und Pflege 17 / 17 Benennung Pos. Stck. Bestell-Nr. Distanzscheibe 15,5 x 10,5 x 4,0 PA schwarz 047 647 Distanzrohre 14,2 x 1,8 x 48 047 644 Seitenblech 4440.0008 Offenhaltehebel 4440.0009 Spannhebel 047 627 Kette 3-strängig 048 829 Kette 3-strängig lang 048 830 Kette 2-strängig 048 831... -
Seite 22: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 25 Instrucciones de funcionamiento Traducción de las instrucciones de funcionamiento originales Cadena con Mordazas para Anillos y Conos de Cámara de Inspección SRG SRG-UNI-1,5-K 54400018...
- Seite 26 Mantenimiento y conservación ........................... 14 Mantenimiento ..............................14 6.1.1 Mecánica ..............................14 Eliminación de fallos ............................15 Reparaciones ..............................15 Obligación de comprobación ........................15 Observación sobre la placa tipo ........................16 Observación para el alquiler de aparatos PROBST ..................16 54400018...
-
Seite 27: Declaración De Conformidad Ce
Seguridad de la maquinaria ― Distancia de seguridad con el fin de evitar que las extremidades superiores y inferior del cuerpo alcancen las zonas de peligro (ISO 13857:2008). Persona autoriza por documentación: Nombre: J. Holderied Dirección: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Firma, datos del firmante: Erdmannhausen, 28.03.2019................(M. Probst, Encargado) -
Seite 28: Seguridad
Seguridad 4 / 16 Seguridad Instrucciones de seguridad ¡Peligro mortal! Indica un peligro. Si no se evita, el resultado es la muerte y lesiones graves. ¡Situación peligrosa! Indica una situación peligrosa. Si no se evita, se pueden producir lesiones o daños a la propiedad. ¡Prohibición! Denota una prohibición. -
Seite 29: Señalización De Seguridad
Seguridad 5 / 16 Señalización de seguridad SEÑALES DE PROHIBICIÓN Símbolo Significado Nº de pedido: Tamaño: 29040210 30 mm It is not allowed to be under hanging loads. Danger to life! 29040209 50 mm 29040204 80 mm SEÑALES DE ADVERTENCIA Símbolo Significado Nº... -
Seite 30: Medidas De Seguridad Personales
Seguridad 6 / 16 Medidas de seguridad personales • Únicamente debe manejar el aparato y todos los aparatos de orden superior en los que esté incorporado el aparato, el personal autorizado para ello que esté en posesión de las cualificaciones y los certificados necesarios. -
Seite 31: Seguridad Durante El Funcionamiento
Seguridad 7 / 16 Seguridad durante el funcionamiento 2.9.1 Información general • Los trabajos con el aparato sólo pueden realizarse en una zona cercana al suelo. Está prohibido balancear la unidad sobre las personas. • Está prohibido permanecer bajo una carga suspendida. ¡Peligro de muerte! •... -
Seite 32: Generalidades
Generalidades 8 / 16 Generalidades Empleo conforme al uso previsto El dispositivo (SRG) sólo puede utilizarse para transportar anillos de eje n según la norma DIN 4034 parte 2 así como cuellos de eje, en relación con la argolla de suspensión de un dispositivo de transporte (excavadora o grúa con gancho de grúa). - Seite 33 Generalidades 9 / 16 ATENCIÓN: Las labores con el aparato deben realizarse siempre cerca del suelo (véase el capítulo “Seguridad durante el funcionamiento”)! TRABAJOS NO PERMITIDOS: Modificaciones propias en el aparato o el uso de dispositivos adicionales fabricados eventualmente por uno mismo ponen en peligro la vida de las personas y por lo tanto están totalmente prohibidas !! No se debe sobrepasar la capacidad portante (WLL) y los anchos nominales / áreas de apertura del aparato.
-
Seite 34: Resumen Y Estructura
Generalidades 10 / 16 Resumen y estructura Ojo para el gancho de la grúa Cadena de elevación Garra (con mango) Agarrar el material (anillo de la boca de inspección) Datos técnicos Escriba Diámetro nominal Agarrar el rango de Capacidad de carga El peso propio las garras (WLL) -
Seite 35: Instalación
Instalación Montaje mecánico Utilice únicamente accesorios originales de Probst. En caso de duda, consulte al fabricante. La capacidad de carga del portador / polipasto no puede ser excedida por la carga del dispositivo, los accesorios (motor de torsión, bolsas de inserción, etc.) y la carga adicional del material de agarre. -
Seite 36: Operación
Operación 12 / 16 Operación General 5.1.1 Garras de apertura Las correas/cadenas de tensión están diseñadas para 40° un ancho nominal máximo de 2,0 m (de la mercancía a sujetar). El ángulo de inclinación no debe exceder los 40°. ¡Peligro de caída! Si el ancho nominal del eje es mayor de 2,0 m, se deben usar correas más largas sin falta. -
Seite 37: Transporte De Conos
Operación 13 / 16 Guiar el dispositivo (SRG) sólo por las asas de las garras. • Desbloquee todos los soportes abiertos (1) y bájelos: las palancas de ángulo (5) son movidas hacia adelante por los resortes. • Las dos mordazas de sujeción (6) y (7) deben estar en contacto con el anillo en toda su superficie (Fig. 2). Levante el anillo del eje unos 10 cm. -
Seite 38: Mantenimiento Y Conservación
Mantenimiento y conservación 14 / 16 Mantenimiento y conservación Mantenimiento Para lograr un funcionamiento correcto y garantizar la seguridad del servicio del aparato y su duración, deben realizarse los trabajos de mantenimiento enumerados en la tabla una vez transcurridos los plazos indicados. -
Seite 39: Eliminación De Fallos
(véase la norma DGUV 1-54 y la regla DGUV 100-500). • ¡Deben observarse las disposiciones correspondientes de la declaración de conformidad! • El fabricante Probst GmbH puede encargarse de realizar la inspección pericial. Contáctenos a través de la siguiente dirección: service@probst-handling.de •... -
Seite 40: Observación Sobre La Placa Tipo
Observación para el alquiler de aparatos PROBST Cada vez que se alquilen aparatos PROBST se debe suministrar siempre el manual de operación correspondiente original (en caso de ser en un idioma diferente al del país de uso, se debe suministrar la traducción correspondiente del manual de operación original)! - Seite 41 (por un taller autorizado)! Después de cada intervalo de mantenimiento, este certificado de mantenimiento (con firma y sello) debe ser enviado de inmediato 1) por correo electrónico a: service@probst-handling.de / por fax o correo Operador: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Aparato modelo: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Articulo-Nr.:...
- Seite 43 5440.0018...
- Seite 44 Benennung Pos. Stck. Bestell-Nr. Distanzscheibe 15,5 x 10,5 x 4,0 PA schwarz 047 647 Distanzrohre 14,2 x 1,8 x 48 047 644 Seitenblech 4440.0008 Offenhaltehebel 4440.0009 Spannhebel 047 627 Kette 3-strängig 048 829 Kette 3-strängig lang 048 830 Kette 2-strängig 048 831 Distanzrollen 048 847...
