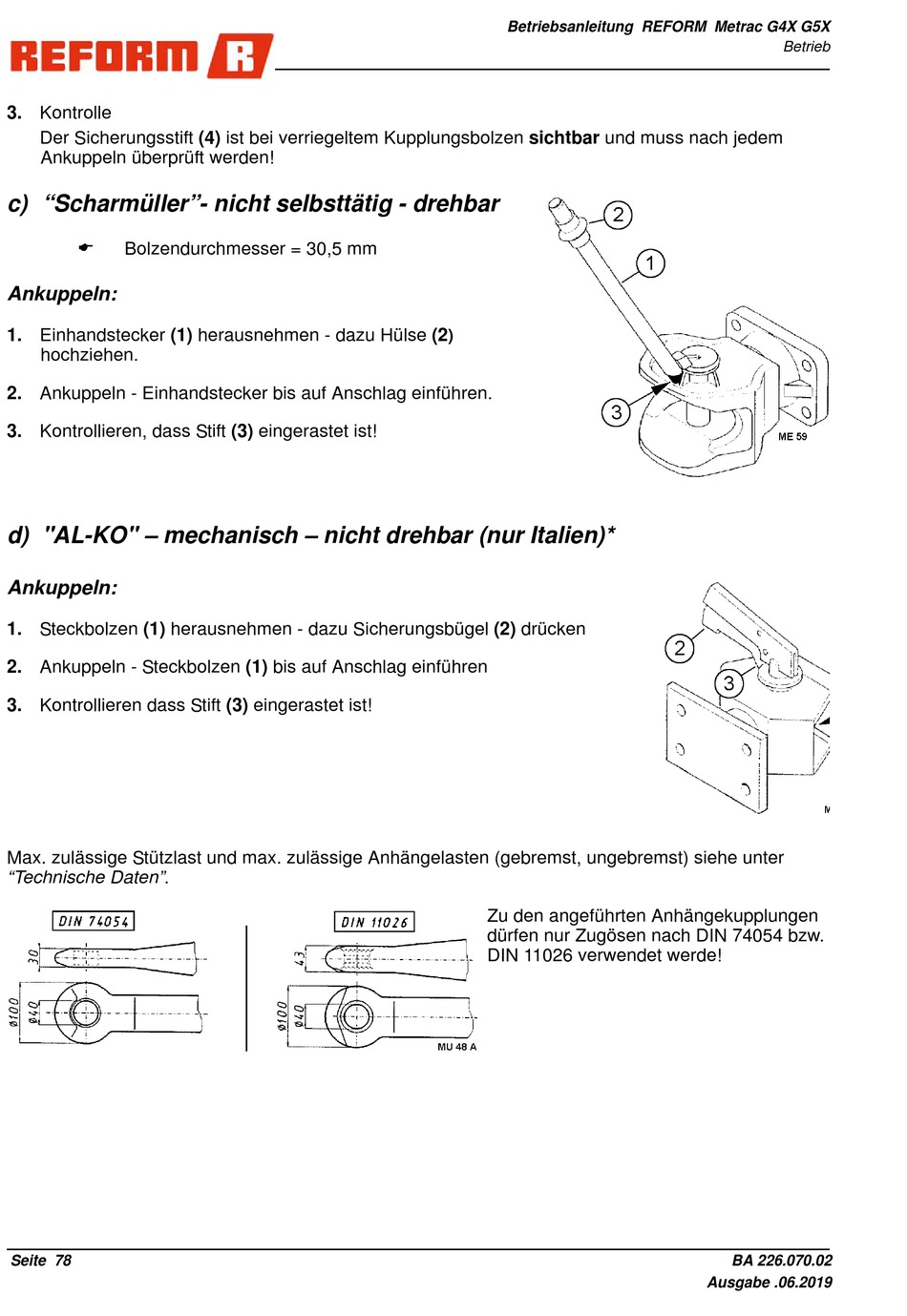

3. Kontrolle
Der Sicherungsstift (4) ist bei verriegeltem Kupplungsbolzen sichtbar und muss nach jedem
Ankuppeln überprüft werden!
c) "Scharmüller"- nicht selbsttätig - drehbar
Bolzendurchmesser = 30,5 mm
Ankuppeln:
1. Einhandstecker (1) herausnehmen - dazu Hülse (2
hochziehen.
2. Ankuppeln - Einhandstecker bis auf Anschlag einführen.
3. Kontrollieren, dass Stift (3) eingerastet ist!
d) "AL-KO" – mechanisch – nicht drehbar (nur Italien)*
Ankuppeln:
1. Steckbolzen (1) herausnehmen - dazu Sicherungsbügel (2) drücken
2. Ankuppeln - Steckbolzen (1) bis auf Anschlag einführen
3. Kontrollieren dass Stift (3) eingerastet ist!
Max. zulässige Stützlast und max. zulässige Anhängelasten (gebremst, ungebremst) siehe unter
"Technische Daten".
Seite 78
Betriebsanleitung REFORM Metrac G4X G5X
)
Zu den angeführten Anhängekupplungen
dürfen nur Zugösen nach DIN 74054 bzw.
DIN 11026 verwendet werde!
Betrieb
BA 226.070.02
Ausgabe .06.2019
