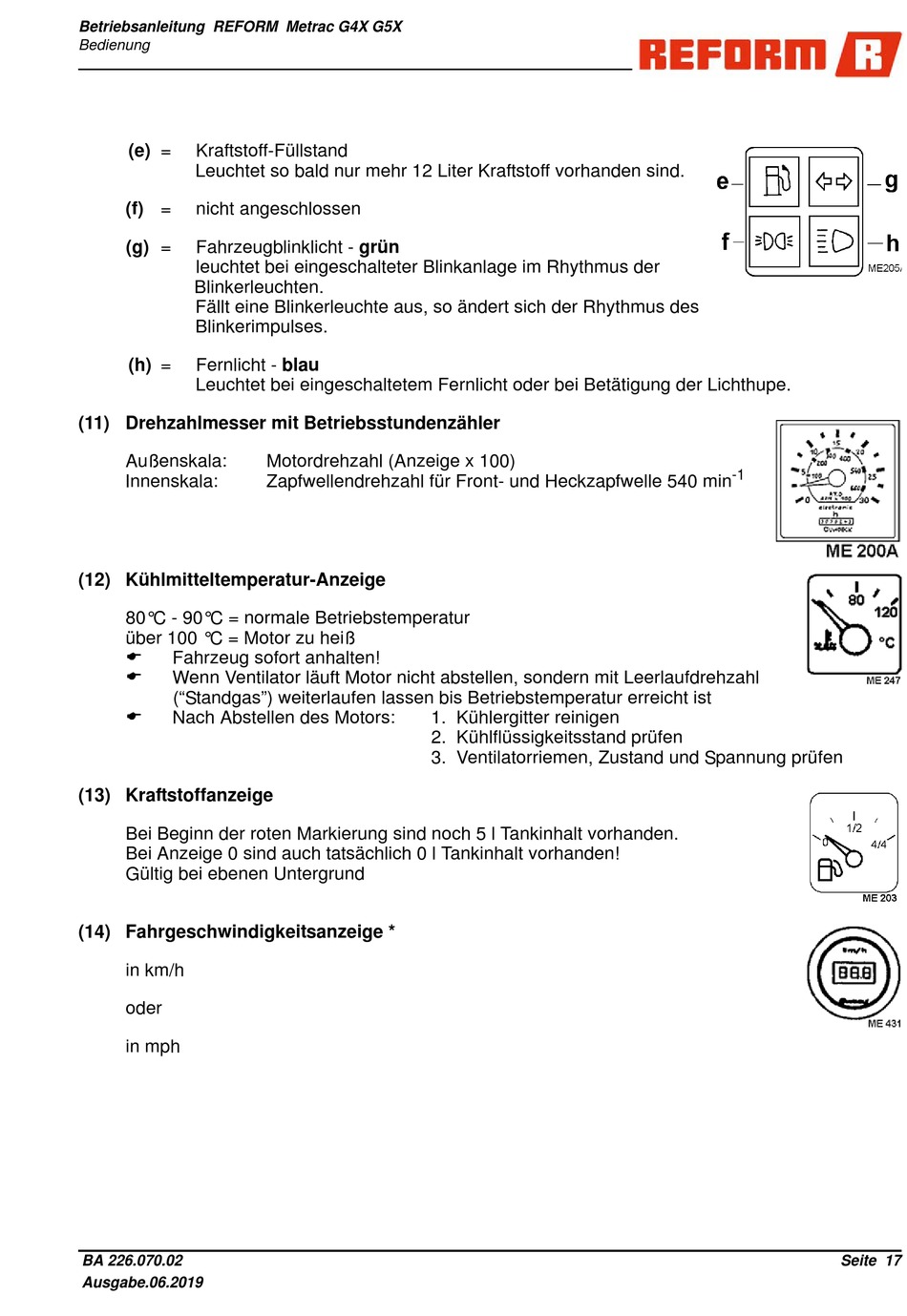

Betriebsanleitung REFORM Metrac G4X G5X
Bedienung
(e) =
Kraftstoff-Füllstand
Leuchtet so bald nur mehr 12 Liter Kraftstoff vorhanden sind.
(f) =
nicht angeschlossen
(g) =
Fahrzeugblinklicht - grün
leuchtet bei eingeschalteter Blinkanlage im Rhythmus der
Blinkerleuchten.
Fällt eine Blinkerleuchte aus, so ändert sich der Rhythmus des
Blinkerimpulses.
(h) =
Fernlicht - blau
Leuchtet bei eingeschaltetem Fernlicht oder bei Betätigung der Lichthupe.
(11) Drehzahlmesser mit Betriebsstundenzähler
Außenskala:
Innenskala:
(12) Kühlmitteltemperatur-Anzeige
80°C - 90°C = normale Betriebstemperatur
über 100 °C = Motor zu heiß
Fahrzeug sofort anhalten!
Wenn Ventilator läuft Motor nicht abstellen, sondern mit Leerlaufdrehzahl
("Standgas") weiterlaufen lassen bis Betriebstemperatur erreicht ist
Nach Abstellen des Motors:
(13) Kraftstoffanzeige
Bei Beginn der roten Markierung sind noch 5 l Tankinhalt vorhanden.
Bei Anzeige 0 sind auch tatsächlich 0 l Tankinhalt vorhanden!
Gültig bei ebenen Untergrund
(14) Fahrgeschwindigkeitsanzeige *
in km/h
oder
in mph
BA 226.070.02
Ausgabe.06.2019
Motordrehzahl (Anzeige x 100)
Zapfwellendrehzahl für Front- und Heckzapfwelle 540 min
1. Kühlergitter reinigen
2. Kühlflüssigkeitsstand prüfen
3. Ventilatorriemen, Zustand und Spannung prüfen
-1
Seite 17
