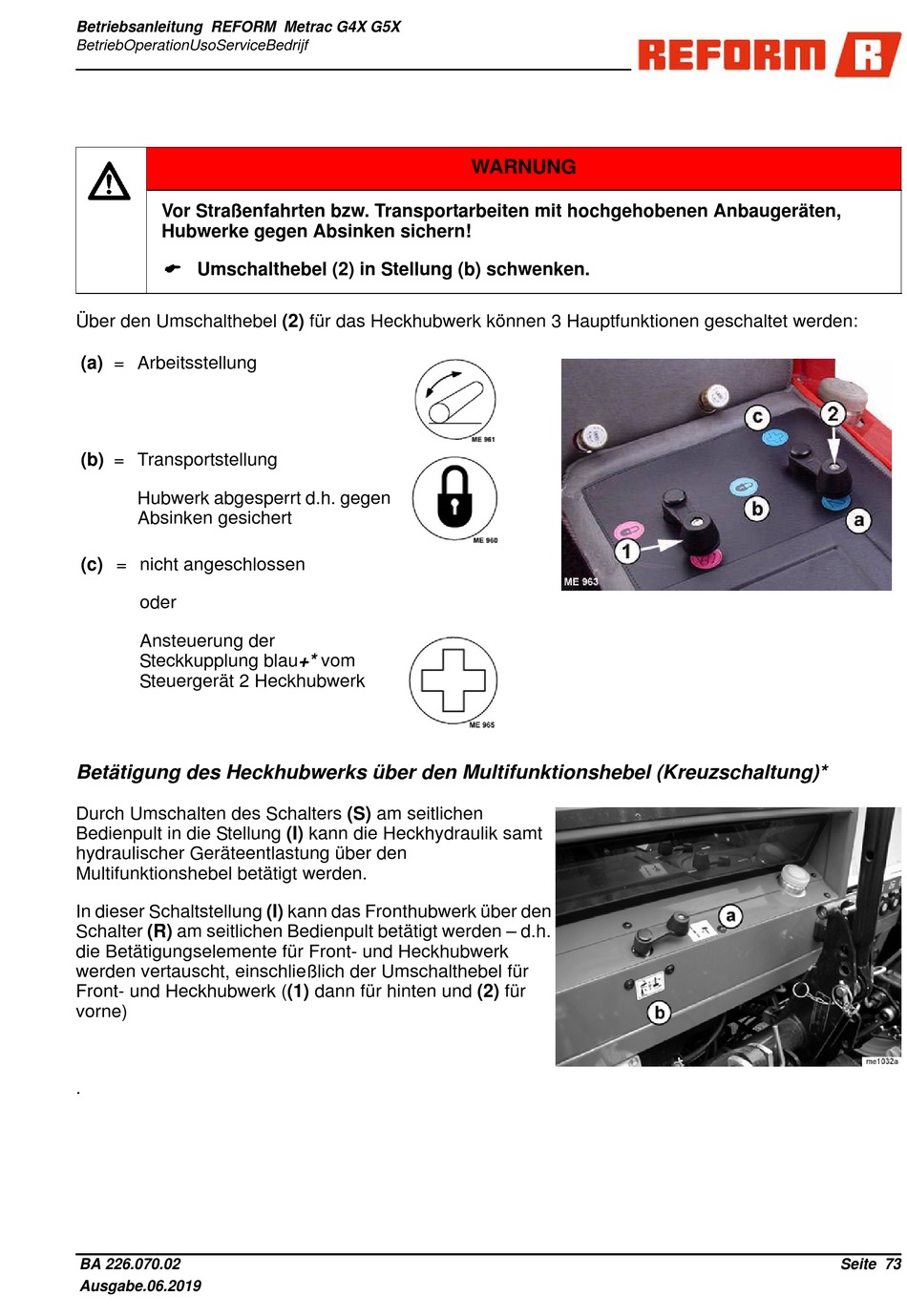

Betriebsanleitung REFORM Metrac G4X G5X
BetriebOperationUsoServiceBedrijf
Vor Straßenfahrten bzw. Transportarbeiten mit hochgehobenen Anbaugeräten,
Hubwerke gegen Absinken sichern!
Umschalthebel (2) in Stellung (b) schwenken.
Über den Umschalthebel (2) für das Heckhubwerk können 3 Hauptfunktionen geschaltet werden:
(a) = Arbeitsstellung
(b) = Transportstellung
Hubwerk abgesperrt d.h. gegen
Absinken gesichert
(c) = nicht angeschlossen
oder
Ansteuerung der
Steckkupplung blau+* vom
Steuergerät 2 Heckhubwerk
Betätigung des Heckhubwerks über den Multifunktionshebel (Kreuzschaltung)*
Durch Umschalten des Schalters (S) am seitlichen
Bedienpult in die Stellung (I) kann die Heckhydraulik samt
hydraulischer Geräteentlastung über den
Multifunktionshebel betätigt werden.
In dieser Schaltstellung (I) kann das Fronthubwerk über den
Schalter (R) am seitlichen Bedienpult betätigt werden – d.h.
die Betätigungselemente für Front- und Heckhubwerk
werden vertauscht, einschließlich der Umschalthebel für
Front- und Heckhubwerk ((1) dann für hinten und (2) für
vorne)
.
BA 226.070.02
Ausgabe.06.2019
WARNUNG
Seite 73
