Betriebsanleitung REFORM Metrac G4X G5X
Betrieb

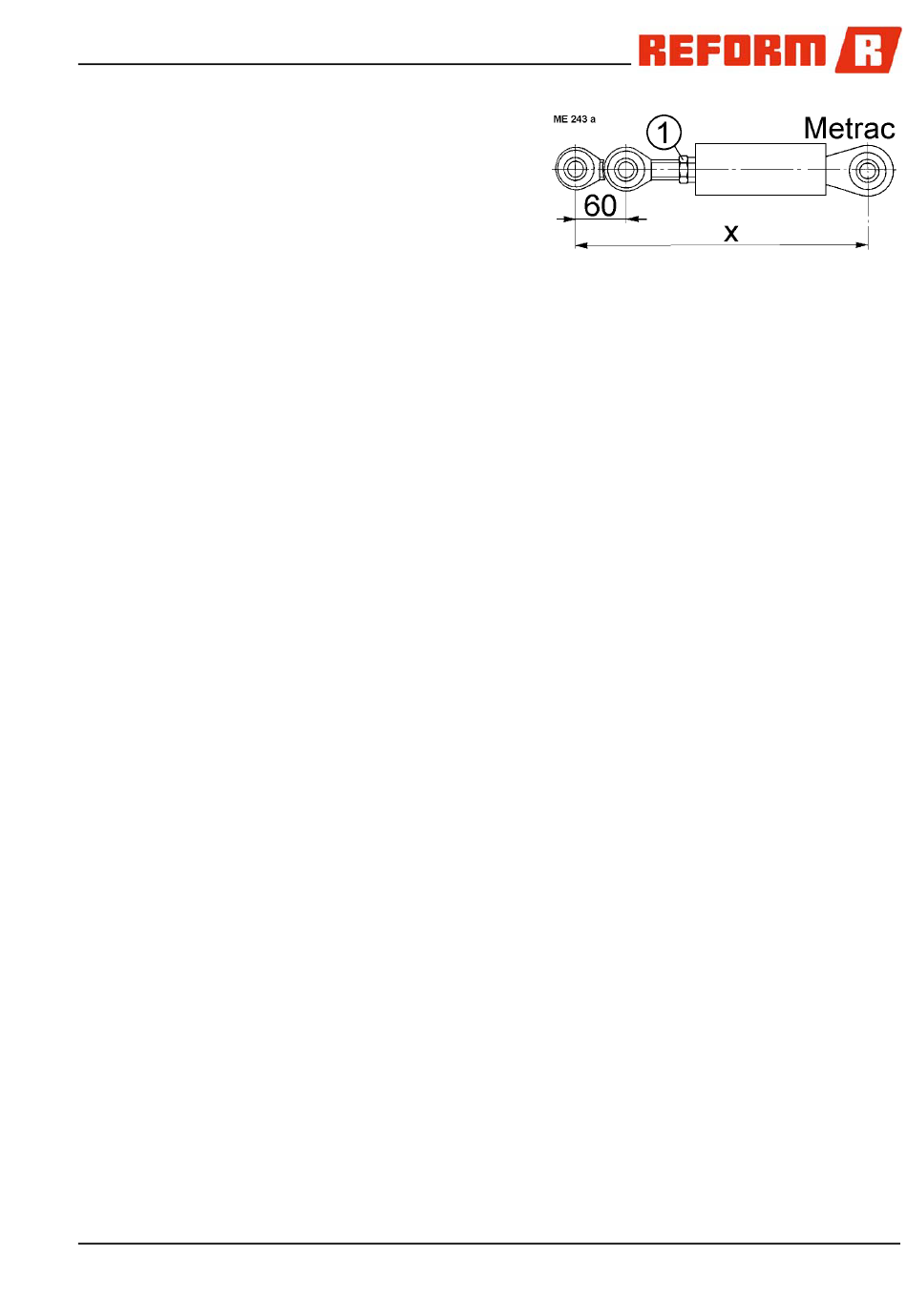

Hydraulischer Oberlenker *
Durch den hydraulischen Oberlenker ist eine
Verstellmöglichkeit der Oberlenkerlänge während der
Fahrt möglich, wodurch eine optimale Bodenanpassung
des Arbeitsgerätes ermöglicht wird.
Hub ..... 60 mm
Es stehen 3 Längen von Gelenkspindeln zur Verfügung:
Möglicher Gesamteinstellbereich der Anbaulängen (x) mit Gelenkspindel
140 mm (Teilenummer Spindel 225.603.167)
195 mm (Teilenummer Spindel 210.802.104)
230 mm (Teilenummer Spindel 225.603.203)
Mindesteinschraublänge der Spindel 28 mm!
Beim Wechseln der Gelenkspindel das Festziehen der Kontermutter (1) beachten.
BA 226.070.02
Ausgabe.06.2019
140, 195 und 230 mm
..................... von 280 mm - 380 mm
..................... von 335 mm - 435 mm
..................... von 370 mm - 470 mm
Seite 57
