Betriebsanleitung REFORM Metrac G4X G5X
Wartungs- und Instandhaltungsarbeiten

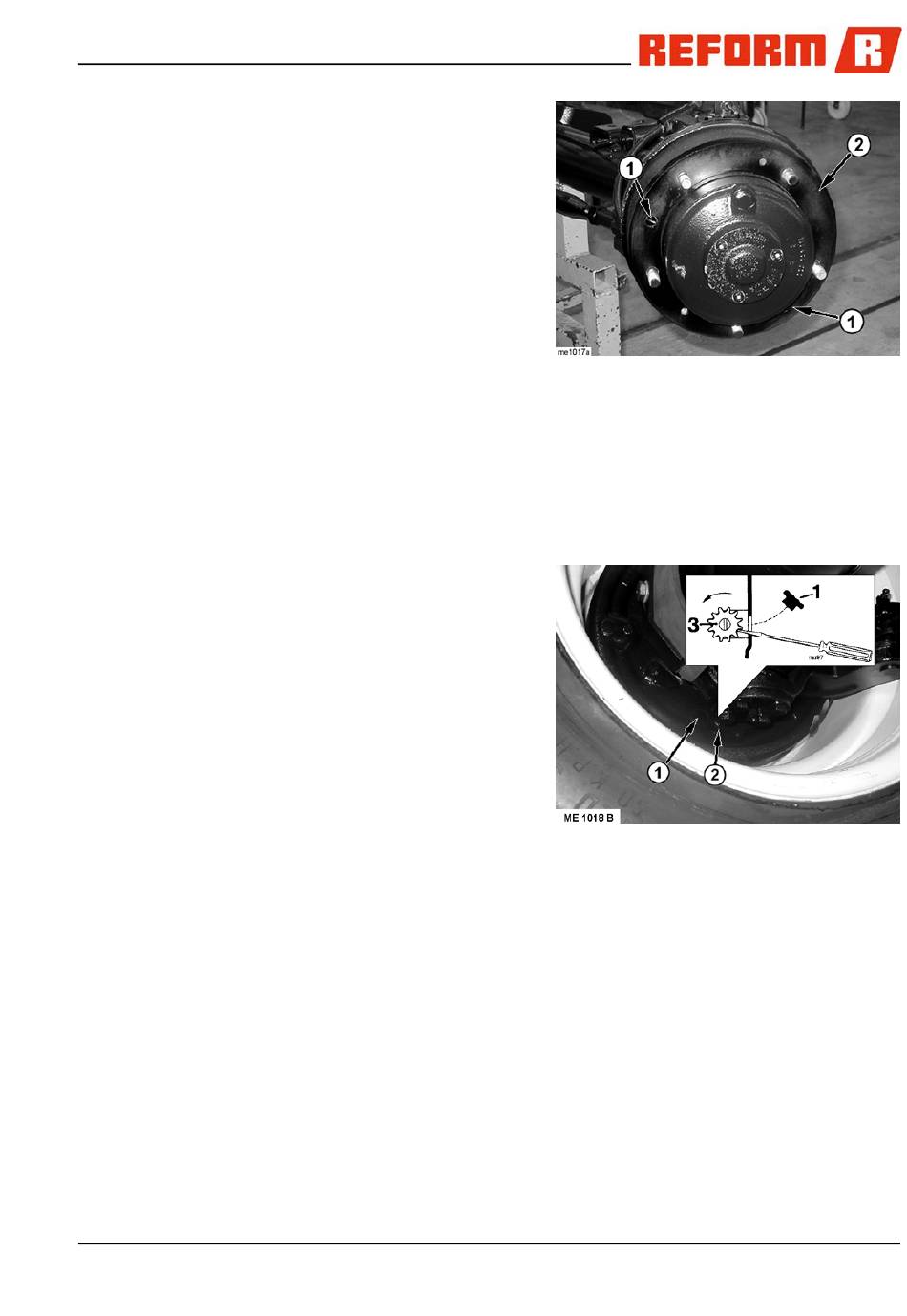

26 - Bremsen reinigen und Belagdicke
prüfen
1. 2 Senkschrauben (1) lösen - Bremstrommel (2)
demontieren
2. Belagdicke prüfen - Beläge erneuern wenn die
Restdicke nur noch 2 mm beträgt
3. Bremsanlage mit ölfreier Druckluft reinigen
27 - Bremsbacken nachstellen
bis Geräte Nr.:VAR 226.070.XXX.X0191 (Fa. Wabco)
Erforderlich wenn
• der Leerweg des Bremspedals mehr als 1/3 des gesamten Bremspedalweges beträgt
• ungenügende bzw. einseitige Bremswirkung festgestellt wird.
1. Rad vom Boden heben
2. Verschlussstopfen (1) entfernen
3. Sechskantschraube (2) etwa 2 Umdrehungen lösen,
durch Schlag mit Schonhammer lockern
4. Nachstellzahnrad (3) mit Schraubenzieher drehen bis
Backen satt anliegen (bei den rechten Rädern
Schraubenzieher nach unten schwenken [siehe
Skizze], bei den linken Rädern nach oben)
5. Sechskantschraube (2) wieder festziehen
6. Nachstellzahnrad etwa 5 Zähne zurückdrehen (ergibt
Spiel von 0,2 bis 0,3 mm). Bremstrommel (Rad) muss
sich frei drehen lassen.
ab Geräte Nr.:VAR 226.070.XXX.X0192 (Fa. Knott)
selbstnachstellend
BA 226.070.02
Ausgabe.06.2019
Seite 115
